Bufor szeregowo czy równolegle? Wybierz mądrze dla pompy ciepła!

W instalacji grzewczej bufor nie jest „dodatkowym zbiornikiem na wszelki wypadek”. To element, który może albo uspokoić pracę źródła ciepła, albo pomóc rozdzielić obiegi, jeśli hydraulika układu robi się bardziej złożona. W praktyce odpowiedź na pytanie bufor szeregowo czy równolegle zależy od tego, czy priorytetem jest pojemność wodna, czy hydrauliczne oddzielenie pompy ciepła od odbiorników. Poniżej rozkładam to na konkretne przypadki, błędy montażowe i praktyczne kryteria wyboru.

Na czym polega różnica między układem szeregowym i równoległym

Najprościej rzecz ujmując: w układzie szeregowym woda przechodzi przez bufor po drodze, a w układzie równoległym bufor staje się węzłem łączącym źródło ciepła z instalacją. To nie jest tylko różnica „na schemacie”. Od tego zależy, czy zbiornik ma przede wszystkim magazynować energię, czy także rozdzielać przepływy między pompą ciepła a obiegiem grzewczym.

Jeśli ktoś myli bufor z zasobnikiem c.w.u., porządkuję to od razu: bufor pracuje dla ogrzewania, a nie do przygotowania ciepłej wody użytkowej. To osobne urządzenia i osobne funkcje, nawet jeśli stoją obok siebie w tej samej kotłowni.

Jeżeli miałbym zamknąć tę różnicę w jednym zdaniu, powiedziałbym tak: szeregowy bufor „dodaje masy” instalacji, a równoległy „porządkuje” jej hydraulikę. I właśnie od tego warto zacząć wybór, zamiast od samej liczby litrów.

Kiedy bufor szeregowy ma sens

Układ szeregowy wybieram wtedy, gdy instalacja ma już względnie stabilne przepływy, a problemem jest przede wszystkim zbyt mała pojemność wodna. W praktyce chodzi o sytuacje, w których pompa ciepła albo inne źródło ciepła zaczyna zbyt często się załączać i wyłączać, czyli taktować. Bufor ma wtedy wydłużyć cykl pracy i złagodzić skoki temperatury powrotu.

Taki schemat bywa rozsądny w prostych układach z jednym obiegiem, bez wielu termostatów i bez odbiorników, które potrafią się zamykać z godziny na godzinę. Sprawdza się też tam, gdzie instalacja grzewcza ma małą ilość wody, ale sam przepływ jest zapewniony. Wtedy nie trzeba komplikować hydrauliki tylko po to, by zwiększyć pojemność układu.

• Instalacja ma pojedynczy, przewidywalny obieg grzewczy.
• Przepływ przez pompę ciepła nie jest ograniczany przez zamykające się strefy.
• Potrzebny jest głównie zapas wody, a nie separacja hydrauliczna.
• Chcesz ograniczyć taktowanie bez dokładania zbędnej armatury.
• Układ ma być prosty w montażu, regulacji i serwisie.

W takich instalacjach często wystarcza zbiornik rzędu 50-100 l, choć przy samych pompach ciepła nierzadko spotyka się też 100-200 l, zależnie od mocy urządzenia i rzeczywistej pojemności całego obiegu. Z mojego punktu widzenia ważniejsze od „modnej” pojemności jest to, czy bufor faktycznie poprawi czas pracy sprężarki i nie wprowadzi niepotrzebnych strat.

Istotny jest też kierunek wpięcia: w układzie szeregowym bufor zwykle montuje się na powrocie, bo na zasilaniu tylko opóźniałby dopływ ciepła do instalacji. Z tego powodu szeregowe rozwiązanie traktuję jako narzędzie do stabilizacji, a nie sposób na rozdzielanie obiegów. Gdy hydraulika zaczyna być bardziej wymagająca, sens ma już inny wariant.

Kiedy układ równoległy daje więcej korzyści

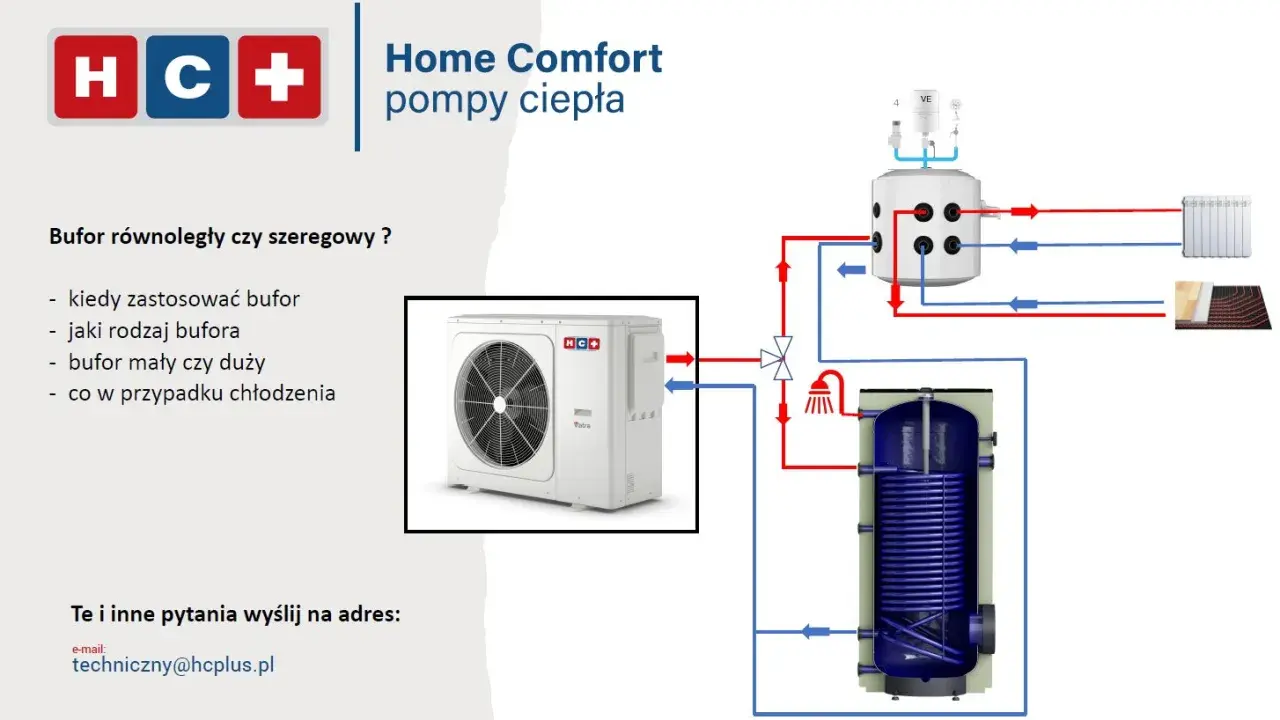

Równoległe wpięcie jest mocniejsze tam, gdzie instalacja grzewcza i źródło ciepła nie powinny pracować jak jeden sztywny obwód. Jeśli część grzejników ma termostaty, pętle podłogówki są sterowane siłownikami, a przepływ potrafi mocno się zmieniać, bufor zaczyna pełnić rolę sprzęgła hydraulicznego. To właśnie wtedy równoległy układ zwykle daje najwięcej korzyści.

Przy pompach ciepła ma to szczególne znaczenie. Urządzenie potrzebuje stabilnego przepływu przez wymiennik, a instalacja grzewcza nie zawsze jest w stanie go zapewnić, zwłaszcza gdy część stref się zamyka. Równoległe podłączenie pomaga utrzymać pracę w bardziej przewidywalnym zakresie, a to przekłada się na mniejsze ryzyko taktowania i spokojniejsze odszranianie jednostki zewnętrznej.

• W instalacji są termostaty na grzejnikach lub siłowniki na podłogówce.
• Obiegi grzewcze mają różne wymagania przepływu.
• Źródło ciepła wymaga stałego przepływu, niezależnie od pracy stref.
• Chcesz hydraulicznie odseparować pompę od reszty układu.
• Instalacja ma działać stabilnie także przy częściowo zamkniętych odbiornikach.

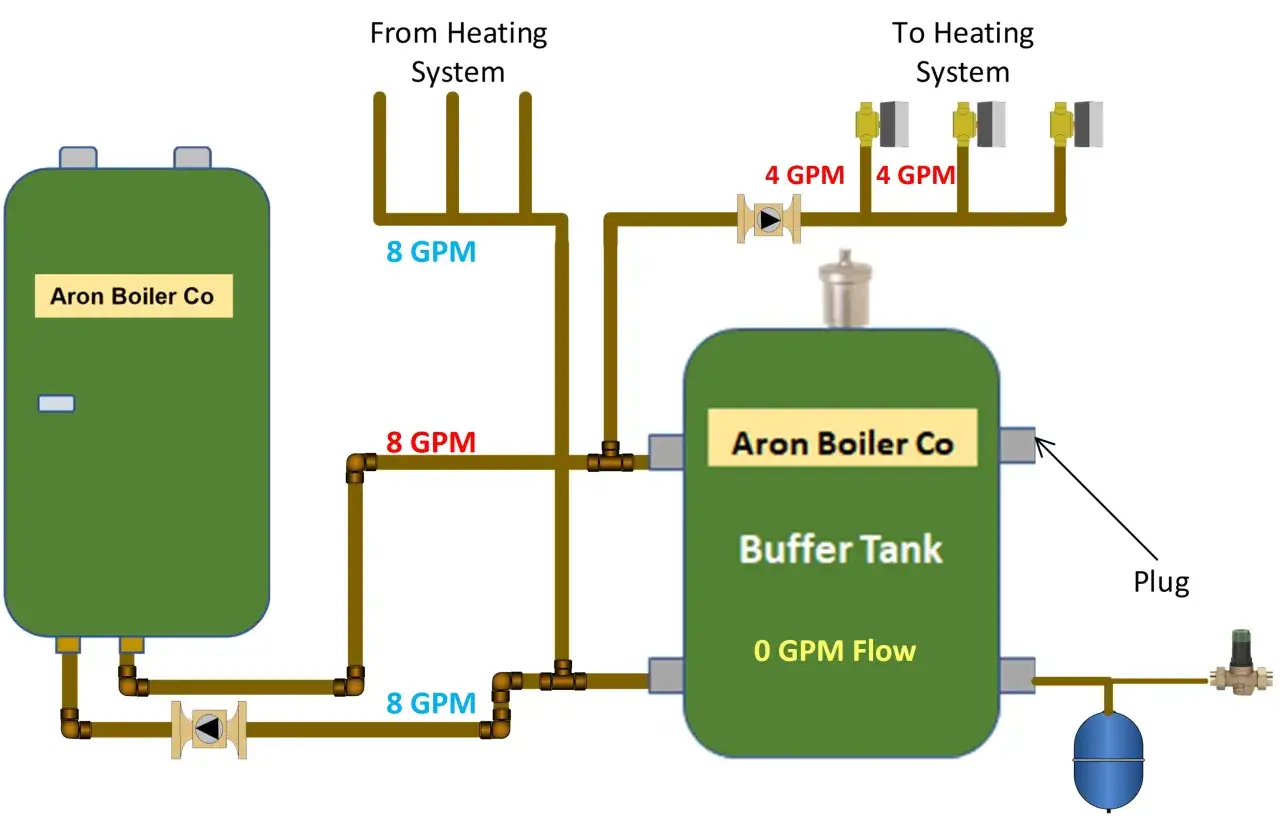

W praktyce spotyka się tu wersję 4-rurową i bardziej dopracowaną 3-rurową. Ta druga często ogranicza niepotrzebne mieszanie wody, bo większość przepływu omija bufor, a zbiornik przejmuje tylko nadwyżki. To detal, ale właśnie takie detale decydują, czy układ po uruchomieniu będzie działał poprawnie, czy tylko „na papierze”.

Nie ukrywam jednak jednego kompromisu: źle zaprojektowany układ równoległy może obniżać temperaturę zasilania o kilka stopni, a wtedy pompa ciepła musi podbić parametry pracy i zużyje więcej energii. Dlatego przy tym wariancie liczy się nie tylko sam schemat, ale też średnice, opory przepływu i jakość zrównoważenia całej instalacji.

Jak dobrać schemat do konkretnej instalacji

Gdy projektuję albo oceniam taki układ, nie zaczynam od pytania „ile litrów bufora?”. Najpierw pytam: po co ten bufor ma być i co dzieje się z przepływem po zamknięciu części obiegów. Dopiero później dobieram sposób wpięcia, pojemność i armaturę. To znacznie bezpieczniejsze niż kopiowanie jednego schematu do każdego domu.

Jeżeli instalacja ma kilka obiegów i część z nich może się zamykać, prawie zawsze zaczynam od wariantu równoległego. Jeżeli natomiast układ jest prosty, a celem jest tylko „doliczenie wody” do obiegu, szeregowy często wystarcza i nie warto robić z niego czegoś bardziej skomplikowanego, niż musi być.

W obu przypadkach zwracam uwagę na rzeczy bardzo przyziemne: średnicę króćców, długość i izolację rur, rzeczywistą pojemność wodną oraz zalecenia producenta pompy ciepła. Bufor nie naprawi źle dobranej pompy, tak samo jak nie skompensuje chaotycznej regulacji całej instalacji. On może tylko uporządkować to, co hydraulicznie ma sens.

Najczęstsze błędy, które psują działanie bufora

Najwięcej problemów nie bierze się z samego wyboru schematu, tylko z błędów wykonawczych. To one później robią różnicę między instalacją spokojną a instalacją, która ciągle się „rozjeżdża” temperaturami i przepływami.

• Mylenie bufora z zasobnikiem c.w.u. - to dwa różne urządzenia, a ich funkcje nie są wymienne.
• Wpięcie szeregowe na zasilaniu - bufor zaczyna spowalniać dostawę ciepła zamiast pomagać.
• Za mały bufor w instalacji z zamykającymi się obiegami - nie zapewnia stabilnego przepływu i nie rozwiązuje problemu pompy ciepła.
• Za duży bufor bez potrzeby - rosną straty postojowe i koszt całego układu, a korzyść bywa niewielka.
• Zbyt duża prędkość na króćcach - przy wysokich przepływach łatwiej o mieszanie warstw, szum i gorszą pracę zbiornika.
• Słaba izolacja rur i samego zbiornika - część ciepła ucieka tam, gdzie nie powinna.

Przy prędkościach przepływu powyżej około 2 m/s zwykle pojawia się hałas, a przy niższych wartościach, mniej więcej do 1,5 m/s, ryzyko zaburzania uwarstwienia jest wyraźnie mniejsze. To drobiazg, ale w praktyce taki drobiazg potrafi przesądzić o tym, czy bufor naprawdę stabilizuje układ, czy tylko zajmuje miejsce w kotłowni.

Dlatego przy odbiorze instalacji sprawdzam nie tylko sam schemat, ale też to, czy całość została wykonana z myślą o realnym przepływie, a nie o estetyce rysunku. I właśnie tu najłatwiej przejść do ostatniego etapu: kontroli przed uruchomieniem.

Co sprawdzić przed uruchomieniem, żeby bufor naprawdę pomógł

Przed pierwszym uruchomieniem patrzę na kilka rzeczy, które później decydują o komforcie pracy całego systemu. To nie jest lista „na wszelki wypadek”, tylko zestaw punktów, które zwykle rozstrzygają, czy instalacja będzie działać stabilnie przez lata.

• Czy schemat podłączenia jest zgodny z zaleceniami producenta źródła ciepła.
• Czy bufor został wpięty w odpowiednie gałęzie i czy nie odwrócono kierunku zasilania oraz powrotu.
• Czy czujniki temperatury są umieszczone tam, gdzie automatyka rzeczywiście je odczyta.
• Czy przepływ przez pompę ciepła pozostaje stabilny także wtedy, gdy zamykają się strefy grzewcze.
• Czy bufor i wszystkie odcinki przy nim są dobrze zaizolowane.
• Czy podczas pracy nie pojawia się szum, zbyt szybki wzrost temperatury powrotu albo niepotrzebne taktowanie.
• Czy instalacja przechodzi poprawnie odszranianie, bez gwałtownego spadku komfortu w budynku.

Jeżeli mam wskazać jedną zasadę, to brzmi ona tak: najpierw hydraulika, potem litraż. W prostym układzie wystarczy stabilizacja pojemności wodnej, ale gdy obiegi zaczynają się zamykać i różnić przepływem, równoległe wpięcie zwykle daje bezpieczniejszy projekt. Właśnie dlatego przy buforze warto myśleć nie o samym zbiorniku, tylko o całym zachowaniu instalacji po uruchomieniu.
