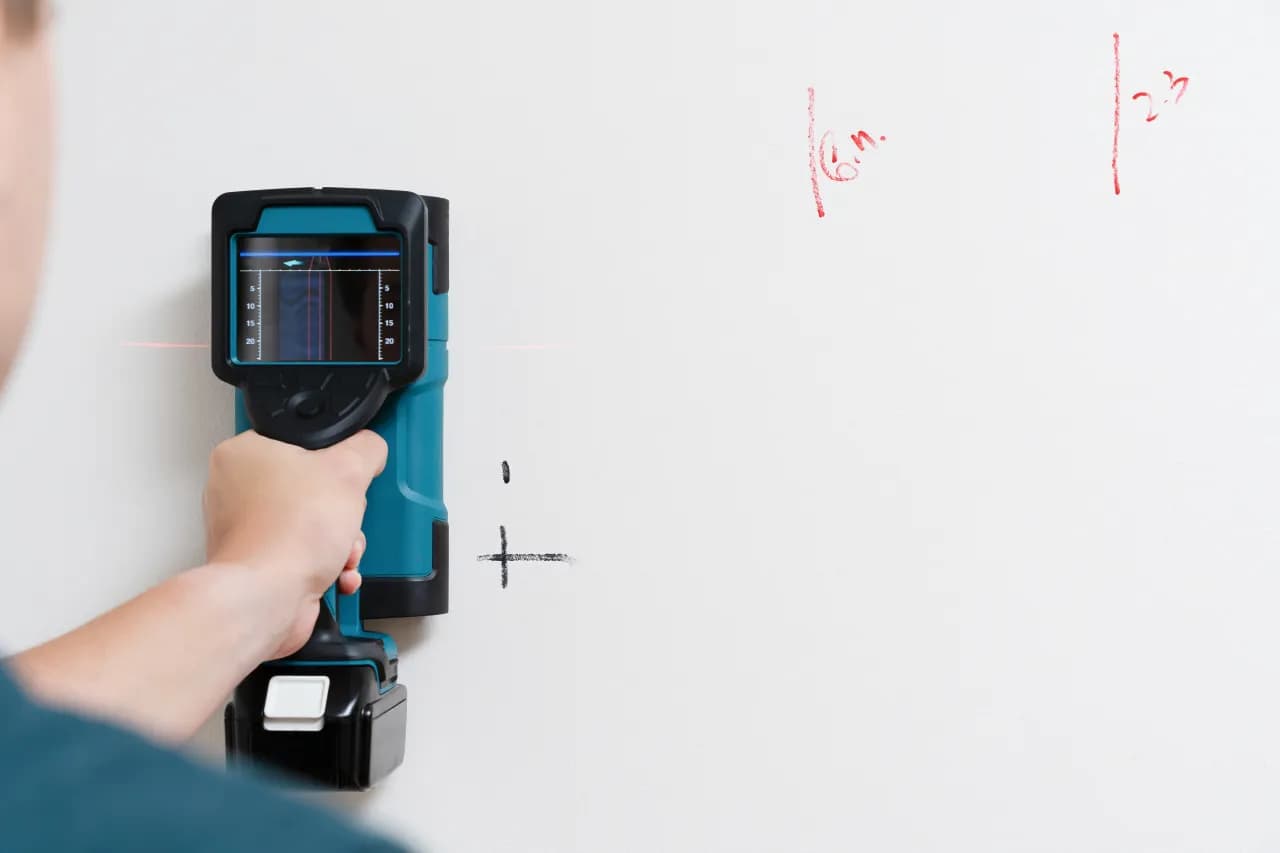

Rozwój technologii detekcji zbrojenia przeszedł znaczącą transformację. Obecnie detektor zbrojenia stanowi podstawowe narzędzie diagnostyki konstrukcji żelbetowych, umożliwiające precyzyjną lokalizację prętów zbrojeniowych i ocenę ich parametrów bez naruszania struktury betonu.
Detektor zbrojenia – ewolucja technologii pomiarowej
Duże, ciężkie rejestratory z analogowymi wskaźnikami zastąpiono lżejszymi odpowiednikami z cyfrowymi wyświetlaczami. Łączność przewodowa musiała ustąpić na rzecz komunikacji bezprzewodowej. Co więcej, wyniki przeprowadzonych pomiarów są synchronizowane w czasie rzeczywistym w chmurze.
Obecnie najnowszą generację urządzeń diagnostycznych reprezentuje detektor zbrojenia PM8000, wykorzystujący technologię indukcyjną do precyzyjnego wykrywania metalowych prętów w betonie. Urządzenie wyróżnia się wyjątkową dokładnością pomiarową oraz wszechstronnością zastosowań, niezależnie od warunków panujących na obszarze prac pomiarowych.
Konstrukcja i parametry techniczne detektora zbrojenia
Detektor zbrojenia PM8000 wyróżnia się modularną konstrukcją składającą się z głównych komponentów zapewniających optymalną funkcjonalność urządzenia. Podstawowe elementy systemu obejmują głowicę pomiarową wyposażoną w precyzyjne sensory indukcyjne oraz czytelny wyświetlacz OLED prezentujący wyniki pomiarów w czasie rzeczywistym.
Specyfikacja techniczna PM8000 obejmuje następujące parametry:
- Zakres pomiaru grubości otuliny: 0-185 mm w zależności od średnicy wykrywanego pręta,
- Dokładność pomiaru otuliny: ±1 mm dla otuliny do 50 mm,
- Zakres wykrywanych średnic prętów: do 63 mm,
- Częstotliwość próbkowania: wysoka rozdzielczość czasowa zapewniająca stabilność pomiarów,
- Stopień ochrony: IP65 gwarantujący odporność na pył oraz strumienie wody,
- Łączność: bezprzewodowa komunikacja Bluetooth z dedykowaną aplikacją na iPad.
Wersja Pro detektora zbrojenia została dodatkowo wyposażona w precyzyjny wózek kołowy rejestrujący przebytą drogę, umożliwiając wykonanie skanowania liniowego do jednego kilometra ciągłego pomiaru oraz skanowania obszarowego do dziesięciu tysięcy metrów kwadratowych.
Zastosowanie detektora zbrojenia w praktyce
Detektor zbrojenia z firmy Viateco znajduje zastosowanie praktycznie we wszystkich dziedzinach budownictwa, gdzie niezbędna jest diagnostyka konstrukcji. Podstawowe obszary wykorzystania obejmują kontrolę jakości wykonania konstrukcji żelbetowych, gdzie urządzenie umożliwia weryfikację zgodności rzeczywistego rozmieszczenia zbrojenia z dokumentacją projektową.
W procesach renowacji i modernizacji budynków detektor zbrojenia umożliwia bezpieczne wykonywanie otworów technologicznych, eliminując ryzyko uszkodzenia prętów zbrojeniowych. Precyzyjne określenie strefy wolnej od zbrojenia zapewnia bezpieczeństwo w trakcie prowadzonych prac.
Kolejnym obszarem zastosowania detektora zbrojenia jest diagnostyka eksploatacyjna konstrukcji żelbetowych.
Regularne badania umożliwiają:
- monitorowanie stanu technicznego elementów konstrukcyjnych,
- wykrywanie potencjalnych problemów związanych z korozją zbrojenia,
- planowanie działań konserwacyjnych.
Na uwagę zasługują dodatkowe możliwości zaawansowanej analizy danych, możliwe dzięki zastosowaniu detektora zbrojenia PM8000 Pro. Mowa o tworzeniu map termicznych siły sygnału oraz wizualizacji trójwymiarowej rozkładu zbrojenia. Wymienione funkcje są szczególne przydatne w badaniach naukowych, a także szczegółowej diagnostyce konstrukcji o wysokim znaczeniu bezpieczeństwa.
Zasada działania i metodologia pomiarów
Detektor zbrojenia wykorzystuje zjawisko indukcji elektromagnetycznej do lokalizacji metalowych prętów zbrojeniowych w betonie. Głowica pomiarowa generuje pole elektromagnetyczne o kontrolowanej częstotliwości, które indukuje prądy wirowe w metalowych elementach konstrukcji. Zmiany w polu magnetycznym spowodowane obecnością metalu są rejestrowane przez czujniki urządzenia i przetwarzane na informacje o położeniu, grubości otuliny oraz szacowanej średnicy pręta.
Metodologia pomiarów detektorem zbrojenia PM8000 obejmuje różne tryby pracy dostosowane do specyfiki badanej konstrukcji. Tryb punktowy umożliwia szybką lokalizację pojedynczych prętów z jednoczesnym pomiarem otuliny i określeniem średnicy. Zaawansowane funkcje skanowania liniowego pozwalają na systematyczne badanie większych powierzchni z automatyczną rejestracją wykrytych elementów zbrojenia.
Precyzję pomiarów wzmacnia system kalibracji detektora zbrojenia. Jest to możliwe poprzez automatyczne dostosowanie parametrów pracy do rodzaju badanego materiału czy warunków środowiskowych. Algorytmy korekcji uwzględniają wpływ sąsiadujących prętów, minimalizując błędy pomiarowe w przypadku gęstego zbrojenia.
Detektor zbrojenia PM8000 – korzyści technologiczne i ekonomiczne
Wykorzystanie detektora zbrojenia PM8000 przynosi znaczące korzyści w procesach budowlanych i diagnostycznych. Bezinwazyjny charakter badań eliminuje konieczność wykonywania odwiertów kontrolnych, ograniczając uszkodzenia konstrukcji oraz koszty napraw.
Wysoka precyzja pomiarów detektora zbrojenia praktycznie wyklucza ryzyko przypadkowego uszkodzenia zbrojenia. Ponadto szybka lokalizacja prętów znacząco skraca czas wykonywania prac instalacyjnych oraz remontowych.
Inne cechy użytkowe:
- Wdrożenie rozwiązań rozszerzonej rzeczywistości,
- automatyczne prowadzenie dziennika pomiarowego z opcją załączania dokumentacji fotograficznej
- funkcja pozycjonowania GPS,
- kompatybilność z platformami oprogramowania Workspace i Inspect.
PM8000 Pro to zintegrowane narzędzie diagnostyczne współpracujące z całym spektrum urządzeń pomiarowych. System umożliwia efektywną integrację z georadarami serii GP8000, GP8100 oraz GP8800, betonoskopem ultradźwiękowym PD8050, a także sklerometrami Schmidta w wersjach OS8000 i OS8200, tworząc spójne środowisko diagnostyczne.
System bezprzewodowej komunikacji umożliwia natychmiastowe dokumentowanie wyników badań wraz z możliwością eksportu danych do systemów zarządzania projektami. Funkcja usprawnia proces raportowania oraz archiwizacji wyników, spełniając wymagania współczesnych standardów dokumentacji technicznej.
Viateco – główny dostawca aparatury pomiarowej
Detektor zbrojenia PM8000 wraz z wersją Pro łączy zaawansowaną technologię pomiarową z intuicyjną obsługą oraz wszechstronnością zastosowań. Precyzyjne wykrywanie zbrojenia, pomiar otuliny czy szacowanie średnicy prętów w połączeniu z możliwościami skanowania obszarowego o trójwymiarowej wizualizacji czyni z tego urządzenia niezastąpione wręcz narzędzie pomiarowe.
Detektor zbrojenia od firmy Viateco zapewnia dostęp do najwyższej klasy sprzętu pomiarowego wspieranego profesjonalnym serwisem oraz doradztwem technicznym. Długoletnie doświadczenie Viateco w branży oraz wszechstronne wsparcie klientów stanowią gwarancję efektywnego wykorzystania możliwości urządzeń PM8000 w Twojej firmie.
