W instalacjach elektrycznych kondensator bywa drobnym elementem, ale potrafi zdecydować o sprawności układu, jakości zasilania i bezpieczeństwie pracy. W tym tekście wyjaśniam, jak działa, gdzie ma sens w praktyce, jak go dobrać do konkretnego zastosowania oraz po czym poznać, że zaczyna zawodzić. Skupiam się na realnych przypadkach z instalacji, automatyki i układów zasilania, a nie na suchym opisie z podręcznika.
Najważniejsze fakty, które pomagają dobrać właściwy element
- Element pojemnościowy magazynuje energię w polu elektrycznym i w instalacjach najczęściej pracuje przy filtracji, kompensacji mocy biernej oraz rozruchu silników.
- W praktyce największą różnicę robi dobór napięcia znamionowego, temperatury pracy, rodzaju dielektryka i odporności na prąd tętnień.
- Przy kompensacji mocy biernej zwykle dąży się do współczynnika mocy bliskiego 1, najczęściej w okolicy 0,95-0,99, ale dokładny cel zależy od obciążenia i warunków rozliczeń.
- W sieciach z harmonicznymi sama pojemność nie wystarcza, bo bez dławików odstrajających można wejść w rezonans i pogorszyć sytuację.
- Po odłączeniu od zasilania trzeba odczekać co najmniej 5 minut i sprawdzić brak napięcia odpowiednim miernikiem, zanim dotknie się zacisków.

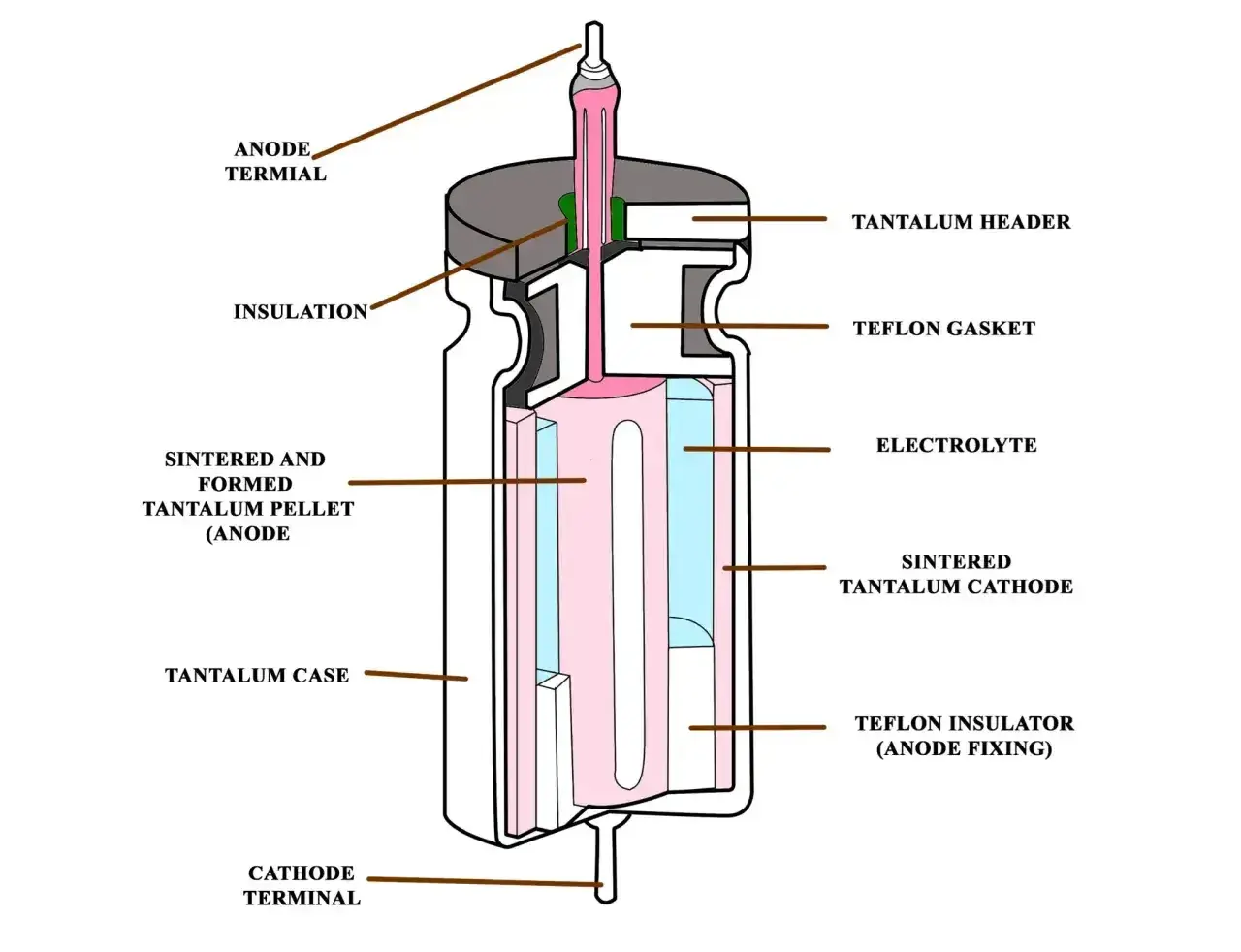

Jak działa układ pojemnościowy i skąd bierze się jego energia
Najprościej mówiąc, taki element gromadzi ładunek na okładkach rozdzielonych dielektrykiem, czyli izolatorem. Energia nie znika tam „na zawsze”, tylko jest chwilowo przechowywana w polu elektrycznym i oddawana wtedy, gdy obwód jej potrzebuje. To dlatego w jednych układach działa jak magazyn energii, a w innych jak narzędzie do kształtowania napięcia i prądu.
W prądzie stałym zachowuje się inaczej niż w przemiennym. Przy DC po naładowaniu praktycznie przestaje przewodzić, natomiast w AC nieustannie się ładuje i rozładowuje, przez co wpływa na przesunięcie fazowe między napięciem a prądem. Właśnie z tego powodu w instalacjach elektrycznych nie traktuję go jako uniwersalnego „dodatku”, tylko jako element o bardzo konkretnej funkcji.
W praktyce spotykam wartości od pojedynczych nanofaradów w filtrach zakłóceń po mikrofarady i dziesiątki mikrofaradów w układach rozruchowych, a w większych układach kompensacyjnych także całe stopnie liczone w kilowarach. Im większa energia, tym ważniejsze stają się straty cieplne, zapas napięcia i sposób chłodzenia. To właśnie te parametry częściej decydują o trwałości niż sama „duża pojemność”.
Jeśli ten mechanizm jest dobrze zrozumiany, łatwiej przejść do pytania, gdzie naprawdę daje on przewagę w instalacji, a gdzie bywa tylko kosztownym dodatkiem.
Gdzie spotykam go w instalacjach elektrycznych
W instalacjach najczęściej widzę trzy obszary zastosowań: kompensację mocy biernej, układy rozruchowe silników oraz filtrację i tłumienie zakłóceń. Każdy z nich stawia trochę inne wymagania, dlatego nie da się dobrać jednego rozwiązania „do wszystkiego”. Właśnie tu najłatwiej popełnić kosztowny błąd, bo element wyglądający podobnie może pracować zupełnie inaczej.
Kompensacja mocy biernej
To jeden z najważniejszych przypadków w obiektach z dużą liczbą silników, transformatorów, pomp, sprężarek, wentylacji czy linii produkcyjnych. Obciążenia indukcyjne pobierają energię, która nie wykonuje pracy użytecznej, ale obciąża przewody i urządzenia. Dobrze dobrana bateria kondensatorów zmniejsza ten efekt, odciąża instalację i często poprawia rozliczenia za energię.
Z mojego punktu widzenia najważniejsze jest to, że kompensacja ma sens głównie tam, gdzie obciążenie jest wyraźne i powtarzalne. W małym domu nie zawsze daje szybki zwrot, ale w zakładzie produkcyjnym, HVAC albo w obiekcie usługowym z dużą liczbą napędów bywa bardzo opłacalna. Przy zmiennym obciążeniu lepiej sprawdza się automatyka stopniowa niż stały układ „na sztywno”.
Rozruch i praca silników
W silnikach jednofazowych element pojemnościowy może wspierać rozruch albo utrzymywać przesunięcie fazowe potrzebne do pracy uzwojenia pomocniczego. W praktyce oznacza to dwa różne zadania: startowe, działające krótko, oraz robocze, pracujące w sposób ciągły. Pomylenie tych typów kończy się przegrzewaniem, buczeniem albo trudnym startem napędu.
Jeśli silnik nie rusza płynnie, tylko buczy i wybija zabezpieczenie termiczne, bardzo często problem leży właśnie tutaj. Zwykle widzę to w pompach, wentylatorach, małych sprężarkach i urządzeniach pomocniczych. W takich przypadkach naprawa polega nie na „zwiększaniu pojemności na oko”, ale na dopasowaniu parametru do dokumentacji silnika.
Przeczytaj również: Ile kosztuje budowa stodoły? Sprawdź ukryte koszty i oszczędności
Filtracja, zasilacze i ochrona przed zakłóceniami
W zasilaczach, układach automatyki, oprawach LED i torach sterowania ten sam rodzaj elementu pełni inną rolę. Wygładza napięcie po prostowaniu, tłumi zakłócenia wysokiej częstotliwości albo chroni obwód przed przepięciami i EMI, czyli zakłóceniami elektromagnetycznymi. Tu liczą się nie tylko mikrofarady, ale także ESR, czyli równoważna rezystancja szeregowa, oraz klasa pracy przy sieci.
W instalacjach podłączonych bezpośrednio do 230 V lub 400 V nie wybierałbym zwykłego elementu „bo pasuje wymiarami”. W obszarze sieciowym potrzebne są rozwiązania przeznaczone do konkretnej klasy napięcia i zastosowania, zwłaszcza jeśli mowa o ochronie przeciwzakłóceniowej. To nie jest detal, tylko kwestia bezpieczeństwa i trwałości.
Skoro wiadomo już, gdzie taki element faktycznie pracuje, sens ma przejście do doboru parametrów, bo to właśnie tam najczęściej zapada decyzja o tym, czy instalacja będzie działać stabilnie, czy zacznie sprawiać kłopoty.
Jak dobrać właściwy element do zadania
Ja zawsze zaczynam od obciążenia, a dopiero potem patrzę na samą pojemność. W praktyce liczy się napięcie pracy, temperatura, częstotliwość, dopuszczalny prąd tętnień, tolerancja i warunki otoczenia. Jeśli obiekt ma dużo harmonicznych, dochodzi jeszcze odporność na zniekształcenia i konieczność zastosowania dławików odstrajających.
| Zastosowanie | Na co patrzę przede wszystkim | Orientacyjny zakres lub wskazówka | Najczęstszy błąd |
|---|---|---|---|
| Kompensacja mocy biernej | Napięcie znamionowe, temperatura, harmoniczne, automatyka stopni | Celem zwykle jest współczynnik mocy około 0,95-0,99, przy czym dobór zależy od profilu obciążenia | Brak zapasu napięcia i pominięcie dławików przy zniekształconej sieci |
| Silnik jednofazowy | Typ startowy albo roboczy, pojemność, napięcie AC, czas pracy | Najczęściej od kilkunastu do kilkuset µF, zależnie od mocy i konstrukcji napędu | Zamiana elementu rozruchowego na roboczy lub odwrotnie |
| Zasilacz i filtracja | ESR, prąd tętnień, temperatura pracy, żywotność | Im wyższa temperatura i większe tętnienia, tym większy zapas trzeba przyjąć | Dobór wyłącznie po pojemności, bez analizy strat |
| Ochrona przeciwzakłóceniowa | Klasa X lub Y, normy bezpieczeństwa, miejsce w obwodzie | Stosuje się wyłącznie elementy przeznaczone do pracy przy sieci | Użycie zwykłego elementu zamiast wersji bezpieczeństwa |
Najbardziej opłaca się patrzeć na trzy rzeczy jednocześnie: warunki cieplne, charakter obciążenia i sposób przełączania. Gdy któryś z tych parametrów jest pominięty, instalacja zwykle działa „na granicy”, a awarie pojawiają się szybciej, niż wskazywałaby karta katalogowa. Właśnie dlatego doboru nie robię na zasadzie podobnego wyglądu lub przyzwyczajenia z innego projektu.
Jeśli obiekt ma falowniki, rozbudowane LED-y albo dużo nieliniowych odbiorników, sama kompensacja pojemnościowa może nie wystarczyć. Wtedy trzeba myśleć o filtrach, dławikach i analizie jakości energii, bo inaczej łatwo poprawić jeden parametr kosztem pogorszenia innego. To dobry moment, żeby porównać najpopularniejsze typy i zobaczyć, do czego każdy z nich rzeczywiście służy.
Który typ sprawdza się najlepiej w praktyce
Nie każdy typ ma sens w instalacjach elektrycznych. Część jest stworzona do elektroniki niskonapięciowej, część do pracy sieciowej, a część do układów o dużej energii i wyraźnym obciążeniu cieplnym. Poniższe zestawienie porządkuje to bez marketingowego szumu.
| Typ | Najlepsze zastosowanie | Mocne strony | Ograniczenia |
|---|---|---|---|
| Elektrolityczny aluminiowy | Wygładzanie napięcia w zasilaczach DC | Duża pojemność w małej obudowie, niski koszt | Polaryzacja, wrażliwość na temperaturę i krótsza żywotność niż w typach foliowych |
| Foliowy | Układy AC, kompensacja, silniki, PFC | Niskie straty, dobra trwałość, stabilna praca przy przemiennym napięciu | Zwykle większy gabaryt przy tej samej pojemności |
| Ceramiczny | Filtracja wysokich częstotliwości i szybkie obwody sterowania | Mały rozmiar, szybka reakcja, niska cena | Małe pojemności, a w niektórych klasach także spora zmienność parametrów |
| X i Y bezpieczeństwa | Ochrona przeciwzakłóceniowa po stronie sieci | Zaprojektowane do pracy przy 230 V i 400 V, zgodne z wymaganiami bezpieczeństwa | Nie zastępują elementów do magazynowania energii ani kompensacji mocy |
| Do kompensacji mocy biernej | Szafy zasilające, obiekty przemysłowe, HVAC, duże odbiory silnikowe | Poprawa współczynnika mocy, odciążenie przewodów i transformatorów | Wymagają właściwej ochrony, wentylacji i często dopasowania do harmonicznych |
W praktyce to właśnie folia najczęściej wygrywa w układach sieciowych, bo dobrze znosi warunki pracy, które dla elektrolitu byłyby zbyt ciężkie. Z kolei elektrolityczne warianty nadal mają sens tam, gdzie potrzebna jest duża pojemność przy niewielkiej objętości, zwłaszcza po stronie DC. Ja traktuję to jako wybór funkcji, nie „lepszy” albo „gorszy” typ sam w sobie.
Różnice między typami mają jednak znaczenie tylko wtedy, gdy urządzenie jest zdrowe. Dlatego przy serwisie zawsze patrzę też na objawy zużycia i na to, jak bezpiecznie potwierdzić awarię bez ryzykowania porażenia albo uszkodzenia obwodu.
Jak rozpoznać zużycie zanim zatrzyma pracę całej instalacji
Najczęstsze objawy są dość czytelne: puchnięcie obudowy, wyciek, przegrzewanie, zmiana barwy, buczenie, spadek sprawności napędu albo częstsze zadziałanie zabezpieczeń. W bankach kompensacyjnych dochodzi do tego wzrost poboru prądu, gorszy współczynnik mocy i nierówna praca stopni. To są sygnały, których nie warto ignorować, bo zwykle nie znikają same.
| Objaw | Co zwykle oznacza | Co robię w pierwszej kolejności |
|---|---|---|
| Obudowa jest wybrzuszona lub widać wyciek | Przegrzanie, koniec żywotności, uszkodzenie dielektryka | Wyłączam układ i planuję wymianę, nie próbuję „ratować” elementu |
| Element mocno się grzeje | Zbyt duży prąd tętnień, zła wentylacja albo zbyt ciężkie warunki pracy | Sprawdzam temperaturę otoczenia, obciążenie i miejsce montażu |
| Silnik buczy, ale nie startuje | Uszkodzenie elementu startowego albo roboczego | Weryfikuję typ i pojemność zgodnie z dokumentacją napędu |
| Instalacja częściej wyzwala zabezpieczenia | Zwarcie, upływność albo przeciążenie całego toru | Sprawdzam układ pomiarowo, a nie „na próbę” przez ponowne załączanie |
| Spada współczynnik mocy w obiekcie | Degradacja jednego lub kilku stopni kompensacji | Porównuję odczyty z dokumentacją i wynikami pomiarów |
Po odłączeniu zasilania czekam co najmniej 5 minut, a potem potwierdzam brak napięcia właściwym miernikiem. Nie robię tego „na iskierkę” ani przypadkowym zwarciem zacisków, bo to jest po prostu zły nawyk i niepotrzebne ryzyko. Przy większych układach dobrze jest też pamiętać, że same rezystory rozładowujące nie zwalniają z obowiązku sprawdzenia napięcia na zaciskach.
Jeśli widzę ślady uszkodzeń mechanicznych albo elektrycznych, traktuję element jako wycofany z pracy. W takim stanie nie ma sensu testować go dalej, bo najczęściej problem dotyczy już nie tylko pojemności, ale całej integralności układu.
To prowadzi do ostatniej rzeczy, która w projektach i serwisie robi największą różnicę: nie pojedyncza wartość pojemności, tylko zestaw decyzji podejmowanych razem.
Trzy decyzje, które najbardziej wpływają na trwałość i bezpieczeństwo
Jeśli miałbym skrócić cały temat do praktyki, wskazałbym trzy decyzje. Po pierwsze, dobór typu do funkcji, bo inne wymagania ma filtr DC, inne układ rozruchowy, a jeszcze inne kompensacja w szafie zasilającej. Po drugie, zapas napięcia i temperatury, bo to one najczęściej decydują o żywotności, a nie sama nazwa z katalogu. Po trzecie, uwzględnienie harmonicznych i sposobu chłodzenia, bo w wielu obiektach właśnie tam ukrywa się główne źródło awarii.
Z mojego punktu widzenia dobrze dobrany element pojemnościowy nie jest dodatkiem, tylko częścią całej strategii zasilania. Gdy patrzę na obiekt całościowo, szybciej widzę, czy potrzebny jest zwykły filtr, układ rozruchowy, bateria kondensatorów, czy raczej korekta jakości energii i zmiana architektury pracy odbiorów. To właśnie takie podejście daje trwały efekt, a nie pojedynczy zakup „na zgodność z opisem”.
