Łączenie metali stopionym spoiwem wygląda prosto, ale o jakości decydują trzy rzeczy: metal bazowy, materiał dodatkowy i topnik. W tym tekście rozkładam lutowanie na materiałowe detale, które wpływają na wytrzymałość, szczelność i powtarzalność procesu. Skupię się na praktyce: co wybrać do miedzi, stali, aluminium i elektroniki, a czego lepiej nie mieszać.
Najważniejsze informacje, które pomagają dobrać materiał bez zgadywania
- Spoiwo dobiera się do metalu bazowego i temperatury pracy, a nie tylko do samego procesu.
- W elektronice dziś najczęściej sprawdzają się stopy bezołowiowe Sn-Ag-Cu, a w niższych temperaturach spoiwa Sn-Bi.
- Do miedzi często wystarcza stop miedziano-fosforowy, ale przy mosiądzu, stali i nierdzewce zwykle potrzebny jest odpowiedni topnik.
- Czysta powierzchnia i mała szczelina złącza potrafią mieć większy wpływ na wynik niż sam wybór palnika.
- Jeśli połączenie ma przenosić obciążenia albo pracować w podwyższonej temperaturze, warto myśleć o spoiwach twardych, nie miękkich.
- Resztki topnika trzeba traktować serio, bo zostawione na złączu mogą przyspieszyć korozję.
Z czego naprawdę składa się trwałe połączenie
Jeśli mam ocenić połączenie metalowe „od materiału”, zawsze patrzę na cztery elementy: metal bazowy, spoiwo, topnik i geometrię złącza. Sama obecność stopionego metalu nie wystarczy, bo połączenie musi jeszcze dobrze zwilżyć powierzchnię, wejść w szczelinę i po ostygnięciu zachować właściwości użytkowe. Bez tego można uzyskać ładny wizualnie ślad, ale niekoniecznie trwały styk.
| Element | Rola | Na co zwracam uwagę |
|---|---|---|
| Metal bazowy | Przenosi obciążenia i wyznacza warunki pracy złącza | Skład stopu, utlenienie powierzchni, rozszerzalność cieplna |
| Spoiwo | Wypełnia szczelinę i tworzy wiązanie | Temperatura topnienia, zwilżanie, wytrzymałość, odporność na temperaturę |
| Topnik | Usuwa tlenki i ogranicza ponowne utlenianie | Aktywność, zgodność z materiałem, sposób usuwania pozostałości |
| Geometria złącza | Ułatwia kapilarność i wpływa na nośność | Szerokość szczeliny, długość zakładki, dostęp ciepła |
Tu właśnie pojawia się najczęstsze nieporozumienie. Wielu użytkowników zaczyna od pytania „jakiego stopu użyć?”, a powinno zacząć od pytania „z jakim metalem pracuję i jak ten element będzie używany”. Kiedy to już mam jasne, dobór materiału robi się znacznie prostszy, a kolejny krok prowadzi do samego spoiwa.
Jak dobrać spoiwo do materiału bazowego i temperatury pracy
Ja zwykle rozdzielam wybór na dwa światy: połączenia miękkie i twarde. Granica praktyczna wypada mniej więcej przy 450°C. Poniżej tej wartości mówimy o spoiwach miękkich, powyżej o twardych, które dają wyższą odporność mechaniczną i cieplną, ale wymagają lepiej dobranego procesu.
Miękkie spoiwa do elektroniki i lekkich połączeń
W elektronice i drobnych naprawach dominuje dziś podejście bezołowiowe, szczególnie w Europie. Najczęściej spotykane są stopy Sn-Ag-Cu, bo dobrze łączą rozpływ, dostępność i powtarzalność procesu. W starszych albo specjalistycznych zastosowaniach wciąż można spotkać stop cynowo-ołowiowy 63/37, który topi się w okolicach 183°C i ma bardzo wygodne własności robocze, ale w wielu zastosowaniach jest już ograniczany.
| Spoiwo | Typowa temperatura topnienia | Gdzie ma sens | Ważna uwaga |
|---|---|---|---|
| Sn63Pb37 | ok. 183°C | Naprawy, starsza elektronika, prace specjalne | Bardzo dobre zwilżanie, ale ograniczenia środowiskowe i regulacyjne |
| SAC305 | ok. 217-220°C | Elektronika produkcyjna, montaż SMT, naprawy | Popularny kompromis między jakością a dostępnością |
| SnCu / SnCuNi / SnCuGe | zwykle ok. 227°C | Procesy falowe, selektywne i ręczne | Ekonomiczne, ale mniej „wybaczające” niż klasyczne stopy z większą zawartością srebra |
| SnBi | ok. 138-170°C | Układy wrażliwe na temperaturę, delikatne komponenty | Przy wyższych obciążeniach termicznych wymaga ostrożności |
W praktyce niskotemperaturowe stopy biorę wtedy, gdy nie mogę ryzykować przegrzania podłoża, złącza lub komponentu. Jeśli jednak połączenie ma pracować blisko źródła ciepła, niższa temperatura topnienia przestaje być zaletą, a staje się ograniczeniem. To dlatego w wielu projektach nie szukam najłatwiejszego w obróbce stopu, tylko takiego, który najlepiej zniesie warunki pracy.
Twarde spoiwa do miedzi, mosiądzu i połączeń obciążonych
Gdy połączenie ma być szczelne, odporne i stabilne w temperaturze, zwracam się w stronę spoiw twardych. Dobrze sprawdzają się tu stopy miedziowo-fosforowe przy miedzi oraz stopy srebra, gdy trzeba łączyć mosiądz, stal nierdzewną albo metale różniące się składem. To już nie jest kosmetyczne łączenie przewodów, tylko materiałowo świadome projektowanie złącza.
- Stopy CuP dobrze pracują przy miedzi i miedzi z miedzią, a w wielu przypadkach są samofluxujące.
- Stopy srebra są bardziej uniwersalne, szczególnie przy mosiądzu, stali nierdzewnej i połączeniach mieszanych.
- Przy połączeniach wymagających wyższej odporności mechanicznej lepiej traktować twarde spoiwo jako standard, nie luksus.
- Jeśli metal bazowy ma inną rozszerzalność cieplną, liczy się nie tylko wytrzymałość stopu, ale też geometria całego złącza.
Jest tu jedna ważna reguła materiałowa: fosforowo-miedziane spoiwa dobrze działają na miedzi, ale nie są dobrym wyborem do stali i innych metali żelaznych. W takich przypadkach potrzebuję innego składu oraz, najczęściej, odpowiedniego topnika. I właśnie topnik bywa tym elementem, który decyduje, czy stop w ogóle rozleje się po powierzchni.

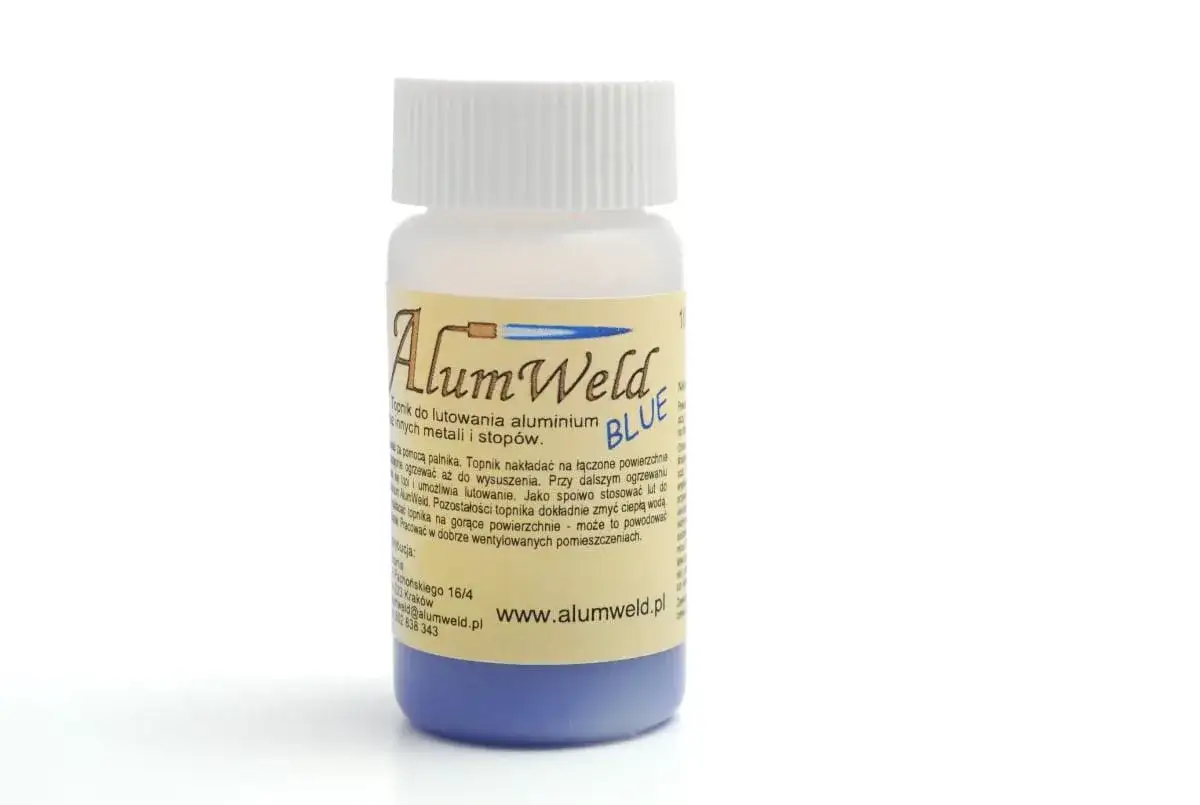

Topnik nie jest dodatkiem opcjonalnym
Topnik robi trzy rzeczy naraz: usuwa tlenki, poprawia zwilżanie i chroni powierzchnię przed ponownym utlenieniem w trakcie grzania. Bez niego spoiwo często zbiera się w krople, zamiast równomiernie płynąć po złączu. Z zewnątrz wygląda to czasem jak drobiazg, ale z punktu widzenia trwałości to jeden z najważniejszych materiałów w całym procesie.
| Rodzaj topnika | Najczęstsze zastosowanie | Zaleta | Ograniczenie |
|---|---|---|---|
| No-clean / kalafoniowy | Elektronika ręczna i montażowa | Mało pozostałości po procesie | Nie zawsze wystarcza przy mocno utlenionych powierzchniach |
| Wodnorozpuszczalny | Produkcja, większa aktywność chemiczna | Dobrze radzi sobie z trudniejszymi powierzchniami | Wymaga dokładnego mycia po procesie |
| Topnik do brazingu | Mosiądz, stal, nierdzewka, stopy srebra | Wysoka aktywność w wyższej temperaturze | Resztki trzeba usunąć, bo mogą przyspieszać korozję |
| Topnik borowo-kwasowy lub bezborowy | Wybrane połączenia techniczne i instalacyjne | Lepsza kontrola procesu w wysokiej temperaturze | Dobór zależy od materiału i wymagań środowiskowych |
Praktyczny wyjątek, o którym warto pamiętać: przy łączeniu miedzi z miedzią spoiwami miedziowo-fosforowymi topnik często nie jest potrzebny. Ale już przy mosiądzu sytuacja się zmienia i bez właściwego fluxu połączenie może wyjść kruche albo nierówne. To samo dotyczy wielu połączeń ze stalą, gdzie warstwa tlenków jest po prostu zbyt uporczywa, by liczyć wyłącznie na sam materiał dodatkowy.
Przygotowanie powierzchni i szczelina są ważniejsze niż się wydaje
Jeżeli miałbym wskazać jeden obszar, w którym najczęściej ginie jakość połączenia, byłoby to przygotowanie powierzchni. Odtłuszczenie, usunięcie tlenków i kontrola szczeliny robią ogromną różnicę. Nawet najlepsze spoiwo nie naprawi tłustego, zaśniedziałego albo zbyt luźnego złącza.
Czystość powierzchni
Z mojego doświadczenia wynika, że powierzchnia musi być nie tylko czysta, ale też świeża technologicznie. Po szlifowaniu, szczotkowaniu albo piaskowaniu nie warto zbyt długo zwlekać z procesem, bo metale szybko łapią nowy nalot. Przy aluminium i stali nierdzewnej problem jest jeszcze większy, bo ich warstwy tlenków są wyjątkowo uparte.
Szczelina złącza
W połączeniach twardych kapilarność działa najlepiej przy bardzo małej szczelinie. Dla wielu złączy miedzianych sensowny zakres to około 0,05-0,13 mm (czyli mniej więcej 0,002-0,005 cala). Gdy szczelina jest zbyt mała, spoiwo nie wchodzi prawidłowo. Gdy jest za duża, spada wytrzymałość i znika efekt kapilarnego rozpływu.
Przeczytaj również: Jak rozrobić cement: uniknij najczęstszych błędów i uzyskaj idealną mieszankę
Grzanie całego złącza, nie samego spoiwa
To drobna różnica w technice, ale ogromna w skutkach. W poprawnym procesie ogrzewam elementy bazowe, a spoiwo podaję dopiero wtedy, gdy złącze osiąga właściwą temperaturę. Jeśli grzeję tylko drut lub pręt, materiał nie chce płynąć tak, jak powinien, i zaczynam nadrabiać ilością ciepła. Właśnie wtedy łatwo przegrzać topnik, zniszczyć powierzchnię albo osłabić sąsiednie strefy materiału.
Kiedy te trzy warunki są spełnione, łatwiej uniknąć typowych błędów, które często wyglądają jak problem z samym spoiwem, a w rzeczywistości wynikają z niewłaściwego przygotowania.
Najczęstsze błędy, które psują dobre założenie materiałowe
W praktyce widzę kilka powtarzalnych pomyłek. Najdroższa z nich to dobór materiału „na oko”, bez spojrzenia na warunki pracy złącza. Druga, równie częsta, to traktowanie topnika jako chemii pomocniczej, którą można zastąpić większym grzaniem. Tak to nie działa.
| Błąd | Co się dzieje | Jak podejść lepiej |
|---|---|---|
| Dobór spoiwa wyłącznie po cenie | Złącze może być zbyt słabe albo zbyt kruche | Sprawdzić temperaturę pracy, obciążenie i materiał bazowy |
| Zły topnik do metalu | Brak rozpływu, osady, korozja | Dopasować flux do miedzi, mosiądzu, stali lub elektroniki |
| Za duża szczelina | Kapilarność nie działa, spoiny są niejednorodne | Poprawić pasowanie elementów przed procesem |
| Zabrudzona powierzchnia | Spoiwo nie zwilża metalu | Odtłuścić, usunąć tlenki i nie dotykać przygotowanych miejsc palcami |
| Przegrzanie topnika | Traci aktywność, pozostawia trudne osady | Kontrolować temperaturę i nie grzać „na zapas” |
| Ignorowanie środowiska pracy | Połączenie starzeje się szybciej niż zakładano | Uwzględnić wilgoć, drgania, temperaturę i kontakt z chemikaliami |
Najbardziej zdradliwe jest to, że błędny dobór materiałów często nie ujawnia się od razu. Połączenie może wyglądać dobrze po wykonaniu, a problem pojawia się dopiero przy cieple, wibracjach albo po kilku cyklach pracy. Dlatego zawsze patrzę nie tylko na sam proces, ale na cały scenariusz użytkowania.
Jak dobieram materiały w trzech typowych zastosowaniach
Gdy ktoś pyta mnie o praktyczny wybór, zwykle odpowiadam scenariuszami, nie samą listą stopów. To szybsze i bardziej użyteczne, bo materiał ma sens tylko w konkretnym kontekście. Inaczej dobiera się połączenie w elektronice, inaczej w instalacji miedzianej, a jeszcze inaczej w lekkiej konstrukcji technicznej.
| Zastosowanie | Najrozsądniejszy wybór | Dlaczego |
|---|---|---|
| Elektronika i moduły precyzyjne | SAC305 albo spoiwo niskotemperaturowe Sn-Bi | Dobry kompromis między rozpływem, temperaturą procesu i zgodnością z produkcją seryjną |
| Rury miedziane, chłodnictwo, HVAC | CuP dla miedzi do miedzi, stopy srebra przy mosiądzu i stali | Wysoka szczelność, większa odporność termiczna i lepsza praca w instalacjach użytkowych |
| Konstrukcje lekkie, osłony, elementy estetyczne | Stopy srebra lub miękkie spoiwa tylko przy małych obciążeniach | Liczy się wygląd, lokalne naprężenia i kontrola odkształceń |
W projektach, w których liczy się wytrzymałość i przewidywalność, najpierw pytam o temperaturę pracy, potem o obciążenie, a dopiero na końcu o samą technikę. Jeśli połączenie ma przenosić siły albo pracować w środowisku wilgotnym, agresywnym czy gorącym, nie oszczędzam na materiale, bo późniejsza poprawka zwykle kosztuje więcej niż właściwy wybór od początku.
Co sprawdzić przed zamówieniem spoiwa do konkretnego złącza
Gdybym miał zamknąć cały wybór w krótkiej procedurze, zacząłbym od pięciu pytań: co łączę, w jakiej temperaturze to będzie pracować, jakie obciążenia ma przenieść, czy połączenie ma być szczelne i czy mogę je później czyścić. Dopiero potem wybieram spoiwo, topnik i sposób grzania. Taka kolejność oszczędza czas, materiał i nerwy.
- Jeśli łączysz miedź z miedzią, sprawdź, czy wystarczy stop miedziano-fosforowy.
- Jeśli pojawia się mosiądz, stal nierdzewna albo metal mieszany, zaplanuj topnik i często także spoiwo srebrne.
- Jeśli komponent lub podłoże jest wrażliwe na temperaturę, rozważ spoiwo niskotemperaturowe zamiast podnosić moc grzania.
- Jeśli złącze będzie pracować mechanicznie, nie wybieraj miękkiego stopu tylko dlatego, że łatwiej się go prowadzi.
- Jeśli po procesie nie da się dokładnie usunąć resztek fluxu, wybierz materiał i topnik, które zostawiają minimalny osad.
To podejście jest proste, ale skuteczne, bo przenosi uwagę z samego narzędzia na właściwości materiału. A właśnie od tego zależy, czy połączenie będzie jedynie wykonane, czy naprawdę dobrze zaprojektowane i trwałe w eksploatacji.
