W nowoczesnej kotłowni, węźle cieplnym albo rozbudowanej łazience największym ryzykiem nie jest sama energia z sieci, lecz krótkie impulsy, które potrafią uszkodzić sterownik, pompę obiegową, falownik pompy ciepła albo komunikację z automatyką budynkową. Zabezpieczenie przeciwprzepięciowe nie jest dodatkiem „na wszelki wypadek” - to element, który decyduje o ciągłości pracy całej instalacji i o tym, czy awaria skończy się resetem elektroniki, czy kosztowną wymianą modułów. Poniżej rozkładam temat praktycznie: od tego, skąd biorą się przepięcia, przez dobór typów SPD, po miejsca montażu i najczęstsze błędy.
Najważniejsze rzeczy do zapamiętania na start
- W instalacjach sanitarnych i grzewczych przepięcia niszczą nie tylko zasilanie, ale też sterowanie, czujniki i komunikację.
- Najlepszy efekt daje układ warstwowy: wejście budynku, podrozdzielnica i ochrona lokalna przy urządzeniu.
- Typ 1 stosuje się tam, gdzie do budynku może wejść energia udarowa z zewnątrz, typ 2 jako podstawę w większości obiektów, a typ 3 przy wrażliwej elektronice.
- Jeśli nie da się jednoznacznie określić prądu piorunowego, w praktyce projektowej przyjmuje się konserwatywnie poziom nie niższy niż 12,5 kA na biegun dla pierwszego stopnia.
- Najczęstsze błędy to za długie połączenia do PE, brak ochrony linii sygnałowych i montaż jednego aparatu „na cały budynek” bez strefowania.
- Koszt ochrony zwykle liczy się w setkach lub około tysiąca złotych za aparat, a nie w kosztach naprawy elektroniki i przestoju.
Skąd biorą się przepięcia w instalacjach sanitarnych i grzewczych
W praktyce widzę trzy główne źródła problemu: wyładowania atmosferyczne, przepięcia łączeniowe oraz zakłócenia wprowadzane przez same urządzenia. Burza to tylko najbardziej oczywisty scenariusz. Dużo częściej źródłem kłopotów są załączające się pompy, styczniki, siłowniki zaworów, falowniki w pompach ciepła i urządzenia komunikujące się po magistrali albo po Ethernetcie.

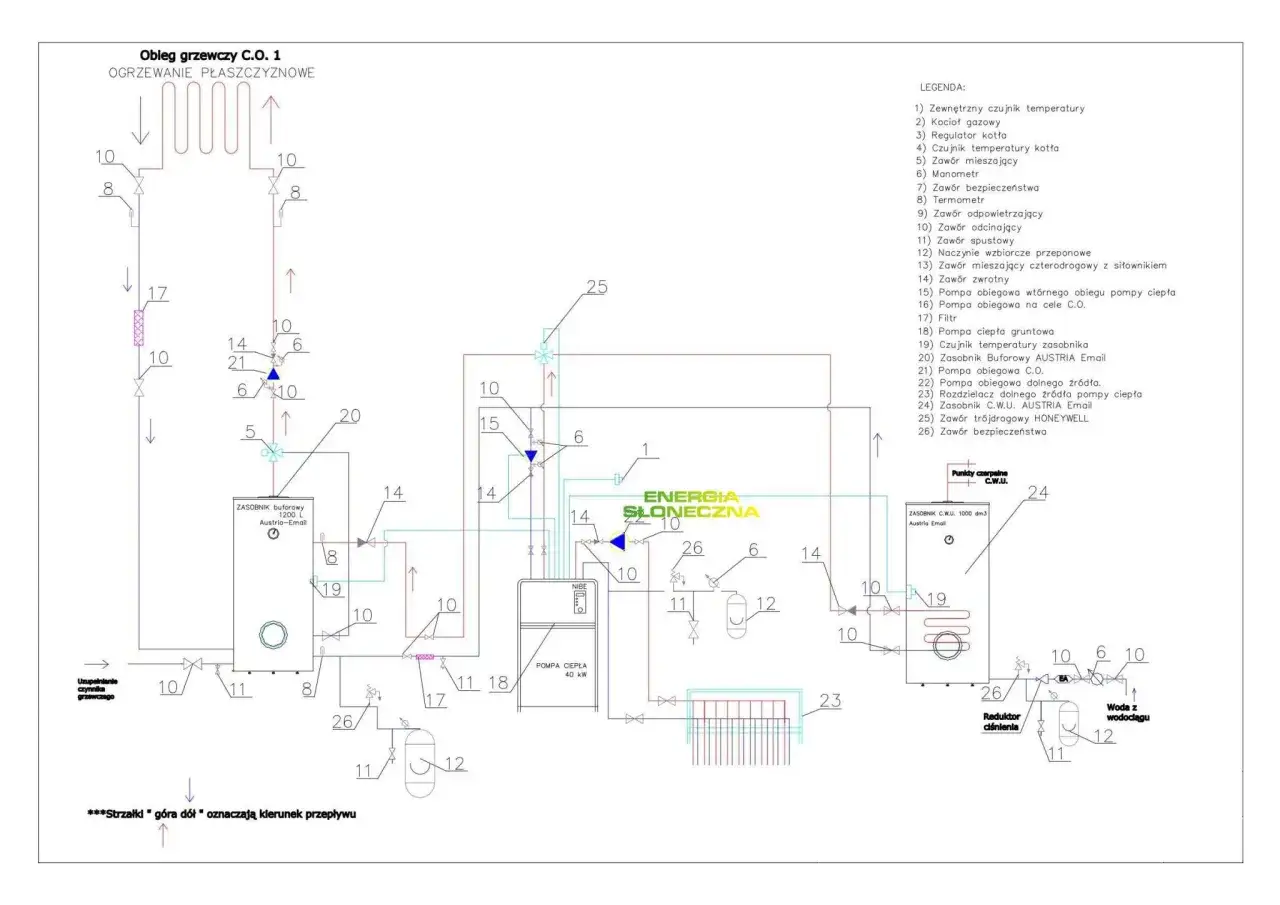

To ważne, bo instalacje sanitarne i grzewcze są dziś mocno „elektroniczne”. Mamy sterowniki pogodowe, automatykę strefową, regulację ciepłej wody użytkowej, cyrkulację, czujniki temperatury zewnętrznej, moduły Wi-Fi, a czasem także integrację z BMS, czyli systemem zarządzania budynkiem. Jeden impuls potrafi nie tylko uszkodzić płytę, ale też rozstroić komunikację, wywołać błędy odczytu lub losowe restarty. Z zewnątrz wygląda to jak kapryśna automatyka, a w rzeczywistości chodzi o przeciążenie elektroniki.
W kotłowni szkody bywają podstępne. Część urządzeń nie umiera od razu, tylko zaczyna działać niestabilnie: raz nie podaje sygnału, raz gubi parametry, raz wymaga restartu. To właśnie dlatego nie myślę o przepięciu jak o jednorazowym „piorunie w budynek”, tylko jak o całym łańcuchu drobnych zagrożeń, które mogą wejść do instalacji różnymi drogami. Z tego wynika sposób doboru ochrony, a nie odwrotnie.
Najprościej mówiąc: jeśli impuls może wejść do obiektu przez zasilanie, przewody sterujące albo metalowe połączenia wyrównawcze, trzeba zamknąć mu drogę na każdym z tych poziomów. I właśnie od takiego strefowego myślenia zaczynam dobór ochrony.

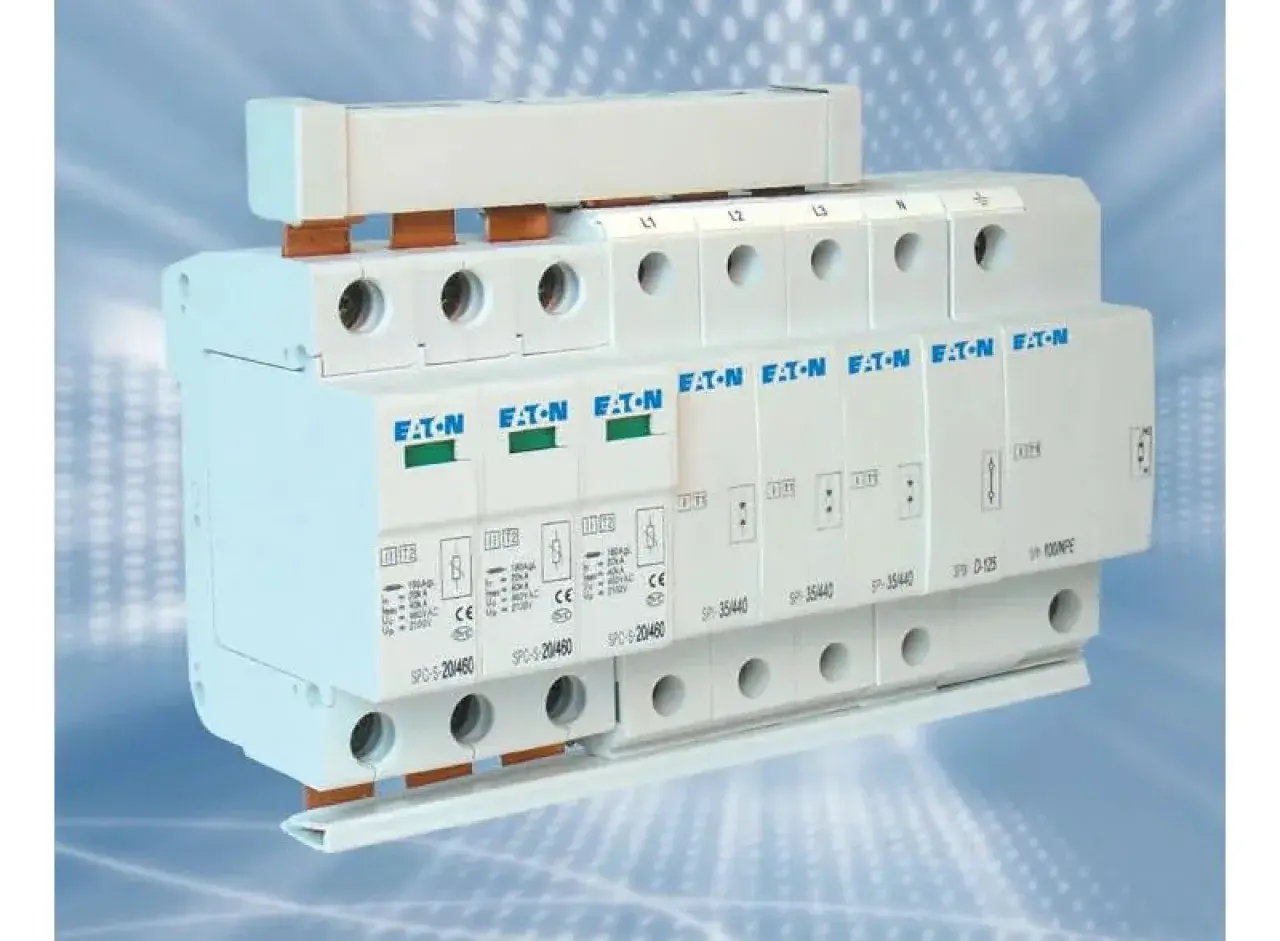

Jak dobrać ochronę przeciwprzepięciową do budynku
Ja zwykle dzielę ochronę na trzy poziomy. To prostsze niż szukanie jednego „idealnego” urządzenia, które załatwi wszystko. W budynkach mieszkalnych, usługowych i technicznych najczęściej pracują razem typ 1, typ 2 i typ 3, ale nie zawsze w tej samej konfiguracji. Kluczowe są warunki zasilania, obecność instalacji odgromowej, długość linii oraz wrażliwość urządzeń końcowych.
| Typ SPD | Gdzie go stosuję | Co robi najlepiej | Kiedy ma największy sens |
|---|---|---|---|
| Typ 1 | Wejście budynku, główna rozdzielnica, obiekty z linią napowietrzną lub zewnętrzną ochroną odgromową | Przyjmuje duże prądy udarowe związane z wyładowaniem | Gdy energia impulsu może wejść z zewnątrz i trzeba ją odprowadzić na pierwszym etapie |
| Typ 2 | Podrozdzielnice, rozdzielnice techniczne, większość standardowych budynków zasilanych kablowo | Ogranicza przepięcia łączeniowe i indukowane | Jako podstawowy poziom ochrony w typowej instalacji budynkowej |
| Typ 3 | Przy sterowniku, pompie ciepła, regulatorze, module komunikacji lub w pobliżu wrażliwej elektroniki | Obniża napięcie do poziomu akceptowalnego przez delikatne układy | Gdy urządzenie końcowe ma niską tolerancję na resztkowe przepięcie |
Ważne są nie tylko typy, ale też parametry. UC to maksymalne trwałe napięcie pracy, Up to poziom ochrony, czyli napięcie, które zostaje po zadziałaniu aparatu, a Iimp, In i Imax mówią o tym, jak dobrze urządzenie znosi udar. Im bardziej czuła elektronika w kotłowni, tym bardziej patrzę na niskie Up i na to, czy ochronnik ma sensowne warunki odprowadzenia energii.
W technice spotkasz rozwiązania warystorowe i iskiernikowe. Warystor dobrze i szybko ogranicza napięcie, a iskiernik lepiej znosi duże prądy udarowe. Nie wybieram ich „z zasady”, tylko pod konkretny układ sieci i miejsce montażu. W budynkach z bardziej złożoną infrastrukturą liczy się też współpraca kilku stopni ochrony, a nie pojedynczy aparat dobrany z katalogu bez kontekstu.
Jeśli warunki nie pozwalają jednoznacznie określić prądu piorunowego, w praktyce projektowej przyjmuje się konserwatywnie, że pierwszy stopień nie powinien schodzić poniżej 12,5 kA na biegun. To właśnie takie założenia odróżniają działający projekt od deklaracji „będzie dobrze”. Następny krok to montaż, bo nawet dobry dobór traci sens, jeśli energia nie ma krótkiej i przewidywalnej drogi do PE.
Gdzie montować ochronę, żeby naprawdę działała
Jeśli miałbym wskazać jeden błąd, który najczęściej psuje skuteczność ochrony, byłaby to zbyt długa droga do uziemienia i zbyt duży dystans między kolejnymi stopniami. W praktyce projektuję to strefowo: wejście budynku, rozdzielnica techniczna i dopiero potem urządzenie końcowe. Taki układ ma sens zarówno w nowych obiektach, jak i podczas modernizacji starej kotłowni.
| Miejsce montażu | Co chroni | Na co zwracam uwagę |
|---|---|---|
| Główna rozdzielnica | Całą instalację budynku na pierwszym poziomie | Krótka droga do szyny PE, poprawne połączenie z wyrównaniem potencjałów, dobór do układu sieci |
| Podrozdzielnica kotłowni lub węzła cieplnego | Obwody pomp, zaworów, czujników i lokalnej automatyki | Ma sens zwłaszcza wtedy, gdy do pomieszczenia technicznego idą dłuższe odcinki przewodów |
| Szafa automatyki przy urządzeniu | Sterownik, falownik, regulator, moduł komunikacji | Tu zwykle stosuję stopień końcowy typu 3 albo aparat skoordynowany z wcześniejszym stopniem |
| Linie sygnałowe i komunikacyjne | Ethernet, Modbus, czujniki temperatury, bus, internet, systemy zdalnego nadzoru | To osobna droga wejścia impulsu, której nie wolno mylić z ochroną zasilania |
W instalacjach sanitarnych i grzewczych szczególnie ważne są przewody do czujników zewnętrznych, komunikacja z pompą ciepła oraz połączenia z internetem lub BMS. Jeżeli impuls wejdzie przez magistralę, sama ochrona na zasilaniu nie wystarczy. Dlatego chronię nie tylko moc, ale też sygnał.
Przy montażu trzymam się kilku zasad. Po pierwsze, przewody łączące SPD z szyną PE muszą być możliwie krótkie, bo każdy dodatkowy odcinek podnosi napięcie resztkowe. Po drugie, nie rozciągam przewodów po całej rozdzielnicy, żeby „jakoś pasowały”. Po trzecie, metalowe rury, obudowy i konstrukcje włączam do wyrównania potencjałów, ale nie traktuję ich jak zamiennika ochronnika. To są uzupełniające elementy układu, a nie zastępstwo za niego.
Jeśli obiekt pracuje w sieci TT, warto zwrócić uwagę na sposób połączenia toru N-PE, bo tam różnica między poprawnym a przypadkowym układem potrafi być bardzo duża. Tu naprawdę przydaje się projekt, a nie intuicja z poprzedniej realizacji. Kiedy układ montażowy jest już przemyślany, sensownie da się policzyć również koszt całego rozwiązania.
Ile to kosztuje i kiedy ochrona się zwraca
Na rynku w 2026 roku sam aparat typu 2 często zaczyna się od około 300 zł, typ 1+2 zwykle mieści się mniej więcej w okolicach 1000 zł i więcej, a rozbudowane rozwiązania typu 1+2+3 potrafią przekroczyć 2000 zł za sztukę. Do tego dochodzi montaż, który przy prostej modernizacji bywa liczony w setkach złotych, a przy przebudowie rozdzielnicy rośnie wraz z zakresem pracy.
| Rozwiązanie | Orientacyjny koszt aparatu | Co zwykle dostajesz |
|---|---|---|
| Typ 2 | około 300-600 zł | Podstawową ochronę w standardowych obiektach i podrozdzielnicach |
| Typ 1+2 | około 900-1500 zł | Połączenie ochrony przed dużym udarem i przepięciami indukowanymi |
| Typ 1+2+3 | około 1500-2500 zł i więcej | Warstwową ochronę również dla wrażliwej elektroniki końcowej |
| Montaż i modernizacja | zwykle 200-1500 zł | Dopasowanie do rozdzielnicy, okablowania i warunków konkretnego budynku |
W praktyce to i tak nieduży koszt w porównaniu z awarią elektroniki. Jeden moduł sterownika pompy ciepła, karta komunikacyjna, inwerter albo uszkodzony regulator potrafią kosztować podobnie jak cały sensownie dobrany układ ochrony, a przecież dochodzi jeszcze przestój. W sezonie grzewczym brak pracy instalacji przez kilka godzin bywa droższy niż sam aparat.
Najbardziej opłaca się więc nie najtańsze rozwiązanie, tylko takie, które pasuje do charakteru budynku. Inaczej patrzę na prosty kocioł gazowy z jednym obiegiem, a inaczej na obiekt z pompą ciepła, cyrkulacją c.w.u., automatyką strefową i zdalnym nadzorem. Im więcej elektroniki, tym bardziej opłaca się ochrona warstwowa. To prowadzi wprost do błędów, które najczęściej widzę na etapie modernizacji.
Najczęstsze błędy w kotłowniach i węzłach cieplnych
Przy modernizacjach najczęściej nie zawodzi sam produkt, tylko sposób myślenia o całym układzie. Oto błędy, które widzę najczęściej:
- Montaż tylko w głównej rozdzielnicy bez lokalnej ochrony przy sterowniku lub pompie ciepła. To zostawia długą, wrażliwą drogę do elektroniki końcowej.
- Ochrona samego zasilania bez zabezpieczenia linii sygnałowych. W praktyce magistrala, Ethernet albo przewód czujnika potrafią wpuścić impuls inną drogą.
- Zbyt długie połączenia do PE. Każdy dodatkowy centymetr podnosi napięcie resztkowe i pogarsza skuteczność układu.
- Dobór zbyt słabego stopnia ochrony względem układu zasilania, zwłaszcza przy linii napowietrznej albo instalacji odgromowej.
- Brak kontroli wskaźnika zużycia po burzy lub po serii zakłóceń. Ochronnik może nadal wyglądać dobrze, ale już nie pracować poprawnie.
- Ignorowanie wyrównania potencjałów dla rur, obudów i konstrukcji metalowych. W instalacjach sanitarnych to błąd, który lubi wracać po czasie.
Jeżeli obiekt ma czujniki zewnętrzne, automatykę pogodową albo zdalny dostęp przez router, pomijanie tych torów jest szczególnie kosztowne. Nieraz jeden niechroniony przewód odpowiada za więcej problemów niż cały obwód zasilający. Dlatego przy odbiorze instalacji sprawdzam nie tylko listę urządzeń, ale też ich drogę wejścia do budynku.
Warto też pamiętać, że część producentów urządzeń końcowych wymaga odpowiedniego poziomu ochrony w dokumentacji. Nie robią tego po to, żeby skomplikować montaż, tylko dlatego, że współczesna elektronika pracuje blisko granicy odporności, a wrażliwość układów jest dziś dużo większa niż kilka lat temu. To prowadzi do prostego pytania: co warto sprawdzić przed uruchomieniem całej instalacji?
Co sprawdziłbym przed uruchomieniem kotłowni
Gdybym miał zamknąć temat w krótkiej liście kontrolnej, sprawdziłbym przede wszystkim:
- Czy układ ma co najmniej dwa poziomy ochrony tam, gdzie instalacja jest rozbudowana.
- Czy parametry SPD są dopasowane do sieci, a nie tylko „mieszczą się” w rozdzielnicy.
- Czy przewody do PE są krótkie i prowadzone możliwie prosto.
- Czy chronione są również sygnały, nie tylko zasilanie.
- Czy w projekcie uwzględniono przyszłe rozszerzenia, takie jak dodatkowa automatyka, PV, magazyn energii albo ładowarka EV.
- Czy po burzy albo zadziałaniu aparatu jest prosty sposób na kontrolę stanu ochronnika.
W instalacjach sanitarnych i grzewczych najlepiej działa podejście warstwowe: najpierw zatrzymuję energię udarową na wejściu budynku, potem obniżam ją w podrozdzielnicy, a na końcu dopinam ochronę przy wrażliwej elektronice. Taki układ kosztuje mniej niż naprawa jednego poważnie uszkodzonego sterownika, a przede wszystkim daje to, czego inwestorzy i serwis najbardziej potrzebują: przewidywalność pracy przez cały sezon.
