W dobrze zaprojektowanym budynku wentylacja ma działać cicho, stale i bez walki z pogodą. Wentylacja hybrydowa jest kompromisem między prostotą układu grawitacyjnego a kontrolą, jaką daje wspomaganie mechaniczne, więc ma sens tam, gdzie sama grawitacja bywa za słaba, a pełna mechanika byłaby zbyt rozbudowana albo niepotrzebna. Poniżej pokazuję, jak ten system działa w praktyce, kiedy rzeczywiście warto go rozważyć i na jakich detalach najłatwiej się potknąć.
W skrócie: to rozwiązanie stabilizuje wymianę powietrza bez pełnej przebudowy instalacji
- Układ wykorzystuje kanały grawitacyjne, a gdy ciąg słabnie, wspiera je napędem mechanicznym.
- Najczęściej sprawdza się w budynkach z istniejącymi pionami wentylacyjnymi, zwłaszcza przy modernizacji.
- Nie odzyskuje ciepła, więc nie zastępuje rekuperacji, jeśli priorytetem jest maksymalna oszczędność energii.
- Żeby działał dobrze, trzeba policzyć nawiew, opory kanałów, akustykę i automatykę sterowania.
- W budynkach wysokich i tam, gdzie wymagane jest pełne rozwiązanie mechaniczne, nie jest alternatywą.
Jak działa taki układ i z czego się składa
W praktyce to nadal układ oparty na kanałach wywiewnych, ale z dołożonym elementem, który pomaga wtedy, gdy naturalny ciąg jest za słaby. Gdy warunki są dobre, system pracuje niemal jak klasyczna wentylacja grawitacyjna. Gdy temperatura na zewnątrz, wiatr albo opory w kanale przestają sprzyjać przepływowi, uruchamia się wspomaganie mechaniczne i stabilizuje wywiew.
Z mojego punktu widzenia największa zaleta jest prosta: nie trzeba wybierać między „nic nie robić” a „zbudować pełną mechanikę”. Ten wariant działa pośrodku i właśnie dlatego bywa sensowny w modernizacjach, w których istnieją już kominy wentylacyjne, ale ich wydajność nie jest wystarczająco przewidywalna.
Nasada i kanał robią większość pracy

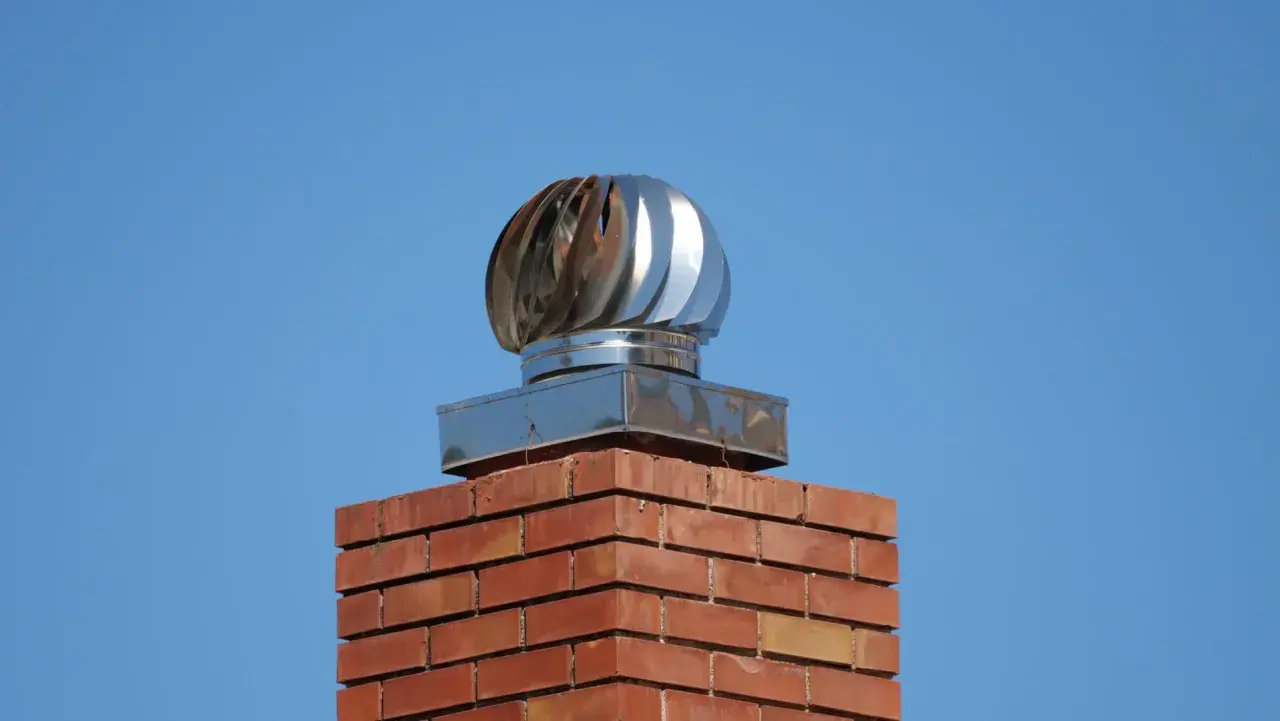

Rdzeniem układu jest nasada hybrydowa montowana na szczycie kanału. To ona wytwarza podciśnienie i wspiera wyciąg powietrza, gdy ciąg kominowy nie daje rady. W praktyce liczy się nie tylko samo urządzenie, ale też przekrój kanału, jego wysokość, liczba załamań i to, czy przewody nie są zbyt mocno zdławione oporami.
Przeczytaj również: Dom z płyt warstwowych - czy to naprawdę oszczędność?
Automatyka decyduje, kiedy system ma pomóc
Najlepsze rozwiązania nie wymagają ręcznego „kręcenia” nastawami co kilka dni. Sterowanie może bazować na czasie, wilgotności, temperaturze albo prostym pomiarze warunków pracy. Wtedy układ nie musi działać cały czas z pełną mocą, tylko dokładnie wtedy, kiedy naturalny przepływ jest zbyt słaby. To ważne szczególnie w budynkach użytkowanych przez cały rok.
Żeby ocenić, czy taki układ ma sens, trzeba jednak najpierw sprawdzić, gdzie wolno go stosować i jakie ograniczenia narzucają przepisy oraz sam budynek. Właśnie od tego zależy, czy inwestycja będzie trafiona, czy tylko pozornie nowoczesna.
Gdzie ten system ma sens, a gdzie lepiej wybrać inne rozwiązanie
Najczęściej polecam go tam, gdzie budynek ma już sprawne piony wentylacyjne i da się poprawić ich pracę bez wyburzania pół instalacji. Dotyczy to zwłaszcza starszych domów jednorodzinnych, mieszkań w budynkach wielorodzinnych i obiektów, w których właściciel chce poprawić jakość powietrza, ale nie planuje pełnej przebudowy instalacji wentylacyjnej.
W polskich warunkach prawnych istotne jest też to, że w budynkach wysokich i wysokościowych oraz w obiektach, gdzie sama grawitacja albo układ hybrydowy nie zapewnią wymaganej wymiany powietrza, trzeba stosować wentylację mechaniczną wywiewną lub nawiewno-wywiewną. W pozostałych budynkach taki układ może być stosowany, ale nie należy łączyć go z mechaniką w tym samym pomieszczeniu, jeśli przepisy i projekt przewidują inny sposób wentylacji.
Ja traktuję ten system jako rozsądny wybór wtedy, gdy celem jest stabilizacja wymiany powietrza przy umiarkowanym koszcie i małej ingerencji w budynek. Jeśli inwestor oczekuje odzysku ciepła, bardzo wysokiej filtracji i precyzyjnego sterowania parametrami powietrza, lepiej od razu patrzeć w stronę pełnej mechaniki z rekuperacją. Z tego porównania naturalnie wynika pytanie, czym te trzy rozwiązania naprawdę różnią się w codziennym użyciu.
Jak wypada na tle wentylacji grawitacyjnej i mechanicznej
Wybór między tymi systemami nie powinien opierać się na samych hasłach marketingowych. W praktyce liczą się: stabilność działania, koszt wdrożenia, koszt eksploatacji, możliwość modernizacji i to, czy budynek w ogóle pozwala na sensowną pracę układu.
| Cecha | Układ grawitacyjny | Układ hybrydowy | Układ mechaniczny z odzyskiem ciepła |
|---|---|---|---|
| Zasada działania | Opiera się wyłącznie na różnicy temperatur i wiatru | Pracuje naturalnie, a w razie potrzeby dostaje wspomaganie mechaniczne | Wymianę powietrza wymuszają wentylatory, a część energii wraca przez odzysk ciepła |
| Stabilność pracy | Silnie zależy od pogody | Średnia do wysokiej, bo system potrafi dopomóc sobie sam | Najwyższa, jeśli instalacja jest dobrze wyregulowana |
| Zużycie energii | Brak energii elektrycznej na napęd | Niskie, zwykle kilka watów na nasadę | Wyższe niż w hybrydzie, bo wentylatory pracują stale |
| Odzysk ciepła | Nie | Nie | Tak |
| Modernizacja istniejącego budynku | Tak, ale bez dużej poprawy kontroli | Tak, to jeden z najczęstszych scenariuszy | Tak, ale zwykle drożej i bardziej inwazyjnie |
| Kiedy wybrać | Gdy prostota jest ważniejsza niż kontrola | Gdy chcesz poprawić działanie istniejących kanałów | Gdy priorytetem jest komfort, filtracja i oszczędność energii |
W tym zestawieniu najważniejsza jest jedna rzecz: hybryda nie wygrywa wszędzie, ale bardzo często wygrywa „wystarczająco dobrze”. Daje lepszą kontrolę niż sama grawitacja i jest prostsza niż pełna mechanika. Dla wielu inwestorów to właśnie ta pozycja pośrodku jest najbardziej praktyczna. Skoro już wiadomo, gdzie system pasuje najlepiej, warto przejść do projektu, bo tam rozstrzyga się, czy wszystko zadziała w realnym budynku.
Co musi się zgadzać w projekcie
Tu najłatwiej popełnić błąd: kupić urządzenie, a dopiero potem zastanawiać się, czy w budynku jest odpowiedni nawiew, przekroje kanałów i miejsce na sterowanie. Z mojego punktu widzenia dobrze zaprojektowany układ zaczyna się nie od nasady, tylko od bilansu powietrza.
| Pomieszczenie | Typowy strumień wywiewu lub nawiewu | Uwagi projektowe |
|---|---|---|
| Pokój mieszkalny | 20 m3/h na osobę, nie mniej niż 1 wymiana na godzinę | Nawiew powinien być drożny i nie może „dusić” przepływu |
| Kuchnia z oknem i kuchenką gazową lub węglową | 70 m3/h | Wymaga szczególnie starannego doprowadzenia powietrza |
| Kuchnia z kuchenką elektryczną | 30 m3/h do 3 osób, 50 m3/h powyżej 3 osób | W praktyce łatwo tu o niedoszacowanie przepływu |
| Łazienka | 50 m3/h | Strefa o podwyższonej wilgotności, więc stabilny wywiew ma duże znaczenie |
| Oddzielne WC | 30 m3/h | Warto zadbać o brak cofki i prosty przebieg kanału |
| Pomieszczenie pomocnicze bez okna | 15 m3/h | Tu szczególnie widać skutki złego bilansu nawiewu |
Te wartości traktuję jako punkt odniesienia przy rozmowie o projekcie, bo pokazują skalę problemu, a nie tylko nazwę rozwiązania. Jeśli nawiewniki są za małe, okna zbyt szczelne albo kanały mają duże opory, nawet dobra nasada nie zbuduje poprawnej wymiany powietrza. Przy modernizacjach zawsze sprawdzam też akustykę, bo w praktyce to hałas częściej psuje odbiór instalacji niż sama wydajność.
Warto też pamiętać o sterowaniu. Ręczna regulacja zwykle kończy się tym, że system pracuje nierówno. Automatyka oparta na wilgotności, czasie albo obciążeniu budynku daje stabilniejszy efekt i pozwala obniżyć pobór energii. Z tego miejsca już krótka droga do najczęstszych błędów, które potrafią przekreślić nawet poprawny projekt.
Najczęstsze błędy, które psują efekt
W praktyce te same potknięcia wracają bardzo często. Część z nich wynika z oszczędzania na etapie zakupu, część z pośpiechu, a część z założenia, że sam montaż „jakoś” rozwiąże problem wentylacji.
- Za mało powietrza nawiewanego - bez nawiewników lub zbyt małym nawiewie układ nie ma czym pracować.
- Zbyt duże opory kanałów - długie, zagięte lub źle dobrane przewody osłabiają efekt wspomagania.
- Brak automatyki - ręczna obsługa zwykle kończy się nieregularną pracą i gorszym komfortem.
- Ignorowanie hałasu - nawet ciche urządzenie może przeszkadzać, jeśli nie przewidziano tłumienia drgań i dźwięków.
- Łączenie z nieodpowiednimi źródłami spalania - przy urządzeniach gazowych z otwartą komorą spalania trzeba zachować szczególną ostrożność.
- Traktowanie hybrydy jak rekuperacji - to nie jest system odzysku ciepła, więc nie wolno oczekiwać identycznych efektów energetycznych.
Najbardziej ryzykowny błąd to ostatni, bo prowadzi do błędnych oczekiwań już na etapie zakupu. Jeśli inwestor chce odzyskać ciepło, poprawić filtrację i mieć pełną kontrolę nad parametrami powietrza, hybryda nie spełni tej roli. Skoro nie jest to rozwiązanie uniwersalne, sensownie jest spojrzeć jeszcze na koszty i eksploatację.
Ile to kosztuje i kiedy opłaca się bardziej niż alternatywy
Ceny zależą od liczby kanałów, rodzaju nasad, automatyki i tego, czy instalacja powstaje od zera, czy modernizuje istniejący budynek. W prostych modernizacjach pojedyncza nasada może kosztować od około 600 zł, a w średniej wielkości domu same nasady potrafią zamknąć się w okolicach 5-6 tys. zł. Do tego dochodzą sterowniki i osprzęt, więc końcowa kwota rośnie wraz z liczbą stref.
| Element kosztu | Orientacyjny poziom | Co wpływa na cenę |
|---|---|---|
| Pojedyncza nasada | Od ok. 600 zł | Wydajność, wykonanie, typ silnika, odporność na warunki zewnętrzne |
| Automatyka i sterowanie | Kilka setek złotych więcej na kanał lub zestaw | Rodzaj czujników, programator, integracja z automatyką budynkową |
| Serwis roczny | Około 100 zł za nasadę | Zakres przeglądu, czyszczenie, lokalne stawki usługowe |
| Cała instalacja w domu średniej wielkości | Najczęściej kilka tysięcy złotych | Liczba pionów, stopień modernizacji, tłumienie akustyczne, sterowanie |
Eksploatacyjnie układ nie jest wymagający, bo same napędy pobierają niewiele energii. To właśnie dlatego bywa atrakcyjny tam, gdzie pełna mechanika byłaby zbyt droga albo niepotrzebna. Trzeba jednak uczciwie powiedzieć, że oszczędność nie wynika tu z odzysku ciepła, tylko z umiarkowanego poboru energii i prostszej konstrukcji. Jeśli porównuję to z rekuperacją, hybryda wygrywa prostotą, a pełna mechanika wygrywa komfortem i efektywnością energetyczną. Ostateczny wybór zależy więc od tego, co w danym budynku naprawdę ma największe znaczenie.
Na jakich warunkach ten układ naprawdę wygrywa
Najlepiej sprawdza się tam, gdzie budynek ma już sensowne kanały wywiewne, a inwestor chce poprawić jakość powietrza bez rozbijania całej instalacji. Dobrze działa też wtedy, gdy źródłem problemu jest niestabilny ciąg grawitacyjny, a nie brak miejsca na bardziej zaawansowany system. W takim scenariuszu hybryda daje wyraźną poprawę i nie wymaga nadmiarowej technologii.
Nie traktowałbym jej natomiast jako odpowiedzi na każdy problem wentylacyjny. Jeśli dom jest bardzo szczelny, ma skomplikowany układ pomieszczeń, a użytkownik oczekuje odzysku ciepła i precyzyjnej kontroli parametrów powietrza, lepszym kierunkiem będzie pełna mechanika z odzyskiem ciepła. Jeżeli jednak celem jest rozsądny kompromis między kosztem, prostotą i stabilnością pracy, to właśnie taki układ ma sporo sensu. W instalacjach sanitarnych i grzewczych najwięcej oszczędza nie sam sprzęt, tylko trafne dopasowanie rozwiązania do budynku, dlatego przed decyzją zawsze patrzę najpierw na kanały, nawiew i realny sposób użytkowania obiektu.
