W budowie najwięcej kosztują nie te decyzje, które widać po zakończeniu prac, tylko drobne przesunięcia na samym starcie. Trasowanie porządkuje osie, naroża, poziomy i punkty odniesienia tak, aby projekt dało się bezpiecznie przenieść w teren. W tym tekście pokazuję, jak wygląda ten proces, jakie narzędzia naprawdę mają znaczenie, gdzie popełnia się błędy i kiedy warto od razu włączyć geodetę.
Najważniejsze rzeczy, które trzeba wiedzieć przed wyjściem w teren
- Na budowie liczy się nie tylko linia na gruncie, ale też jej powiązanie z projektem i granicami działki.
- Najpewniejszy start daje osnowa realizacyjna albo dobrze sprawdzone punkty odniesienia.
- Do precyzyjnych robót najlepiej sprawdza się tachimetr, a laser i sznur traserski są świetne przy prostszych etapach.
- Najdroższe błędy wynikają zwykle z braku kontroli przekątnych, złego punktu bazowego i słabego zabezpieczenia punktów.
- Przy fundamentach, przyłączach i obiektach blisko granicy działki bezpieczniej jest pracować z geodetą.
Na czym polega trasowanie na budowie
To po prostu przeniesienie projektu z rysunku do rzeczywistego terenu: linii, punktów, osi i wysokości. W praktyce oznacza to wyznaczenie miejsca, w którym ma stanąć budynek, przebiec instalacja albo znaleźć się krawędź konstrukcji, a potem trwałe oznaczenie tych miejsc palikami, gwoździami, farbą albo ławami drutowymi. Ja traktuję ten etap jak pierwszy test całej dokumentacji, bo jeśli na starcie coś się nie zgadza, później błąd tylko rośnie.
W polskich warunkach rozróżniam dwa poziomy pracy: robocze wyznaczenie linii na placu budowy i geodezyjne wytyczenie elementów, których położenie musi się zgadzać z projektem z większą dokładnością. W praktyce geodezyjna obsługa budowy obejmuje tyczenie i pomiary kontrolne tych części obiektu, których dokładności nie da się bezpiecznie zapewnić bez pomiarów geodezyjnych. Gdy ten porządek jest zbudowany, dopiero ma sens przejście do konkretnego przebiegu prac w terenie.
Jak wygląda proces krok po kroku
Ja zawsze zaczynam od sprawdzenia, czy projekt, granice i stan faktyczny mówią tym samym językiem. Jeśli któryś z tych elementów jest nieaktualny albo źle odczytany, nawet dobry sprzęt tylko ładnie zapisze cudzy błąd.
- Sprawdzenie dokumentacji - projekt, mapa do celów projektowych, granice, poziomy i kolizje z istniejącymi sieciami.
- Wybór punktów bazowych - osnowa realizacyjna, trwałe punkty terenowe i punkty kontrolne. Bez tego każde dalsze wyznaczenie jest bardziej zgadywaniem niż pomiarem.
- Przeniesienie osi i naroży - geodeta albo ekipa odmierza osie, krawędzie i poziom zero, a przy większych obiektach używa metody biegunowej, domiarów prostokątnych albo prostej odniesienia.

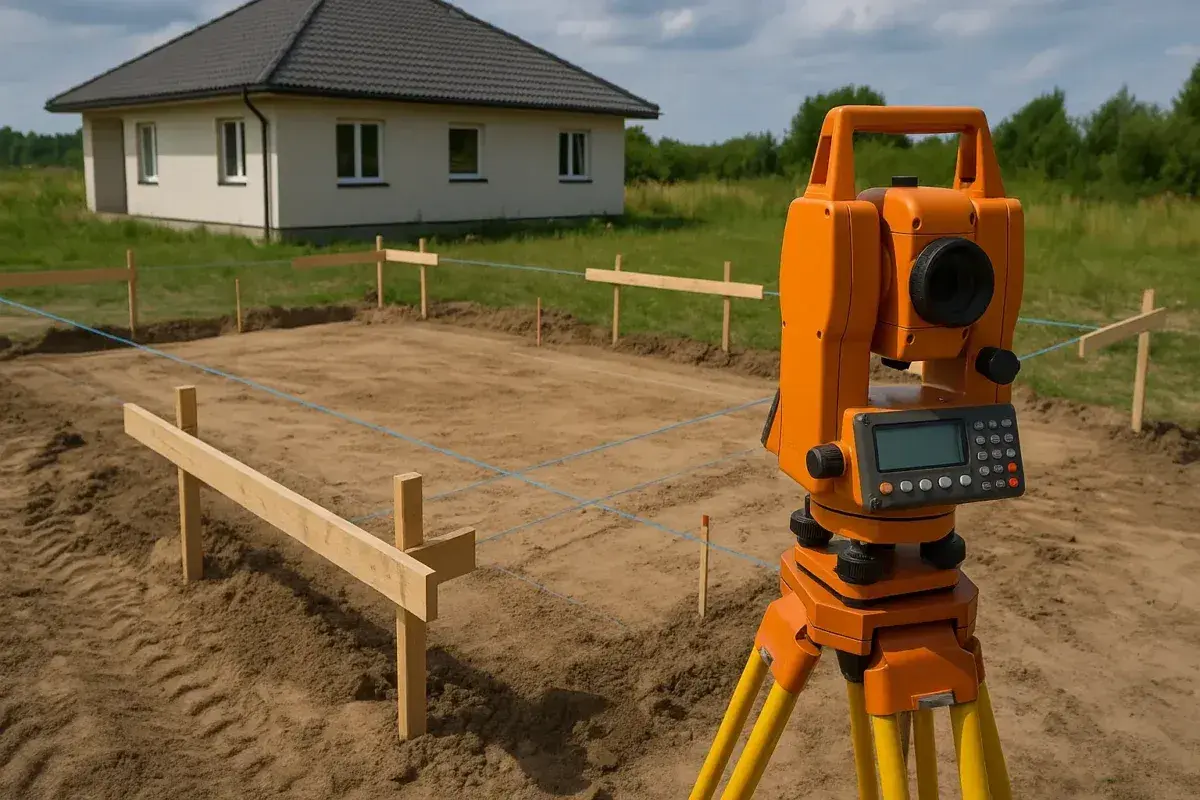

- Oznaczenie w terenie - paliki, repery, gwoździe, farba, sznury i ławy drutowe, czyli drewniane ławy z naciągniętym sznurem lub drutem; ważne, by oznaczenie było czytelne i odporne na ruch sprzętu.
- Kontrola - sprawdzenie przekątnych, odległości od granicy, rzędnych i zgodności z projektem, zanim ruszą roboty ziemne.
- Zabezpieczenie punktów - wyniesienie ich poza strefę wykopu albo osłona przed zniszczeniem.
Największą różnicę robi nie sam instrument, tylko to, czy ktoś od początku przewidział, co może się zetrzeć, przestawić albo zniknąć po pierwszym wjeździe koparki. Na tym etapie decyduje już nie sama dokumentacja, ale narzędzia, którymi przekłada się ją na ziemię.
Jakie narzędzia i metody sprawdzają się na różnych etapach
Na małej budowie nie zawsze potrzebny jest ciężki sprzęt pomiarowy, ale do precyzji nie warto podchodzić lekko. Z mojego doświadczenia najlepiej działa zestaw dobrany do skali zadania, a nie jeden uniwersalny przyrząd do wszystkiego.
| Metoda lub narzędzie | Kiedy ma sens | Gdzie ma ograniczenia |
|---|---|---|
| Sznur traserski, paliki, miarka | Proste odcinki, lekkie roboty wykończeniowe, krótkie linie pomocnicze | Na dłuższych odcinkach łatwo o kumulację błędów |
| Laser krzyżowy lub rotacyjny | Poziomy, piony, układanie ścian działowych, kontrola wysokości | Nie zastąpi wytyczenia względem projektu i granic |
| Tachimetr elektroniczny | Dokładne wytyczenie osi, naroży i punktów kontrolnych | Wymaga dobrze założonej osnowy i doświadczonej obsługi |
| GNSS | Prace terenowe na otwartych przestrzeniach, szybkie wstępne lokalizacje | Słabiej radzi sobie przy zabudowie, drzewach i przesłoniętym niebie |
| Prosta odniesienia | Kontrola dużych obiektów, przesuwanie osi na kolejne poziomy, sytuacje, w których trzeba utrzymać jeden stały kierunek | Wymaga miejsca na linię pomocniczą, zwykle odsuniętą około 1 m od ścian |
Coraz częściej spotyka się też pracę na cyfrowym modelu projektu. To dobry kierunek, bo skraca drogę od pliku do punktu w terenie, ale tylko wtedy, gdy dane wejściowe są spójne i ktoś na miejscu potwierdził je pomiarem. Bez tego technologia przyspiesza błąd zamiast go usuwać.
Kiedy wystarczy ekipa wykonawcza, a kiedy trzeba geodety
Nie każdy przebieg linii wymaga od razu formalnego wytyczenia, ale przy elementach nośnych i przy granicy działki oszczędzanie na tym etapie bywa fałszywą oszczędnością. W praktyce geodezyjna obsługa budowy obejmuje te elementy, których dokładności nie da się bezpiecznie zapewnić bez pomiarów geodezyjnych.
| Sytuacja | Wystarczy robocze wyznaczenie | Potrzebny geodeta |
|---|---|---|
| Ściany działowe, zabudowy, sufity podwieszane | Tak | Nie zawsze |
| Fundamenty, naroża domu, osie konstrukcyjne | Nie | Tak |
| Przyłącza, sieci, studnie, kanały | Nie | Tak |
| Wyznaczenie linii roboczej do prac wykończeniowych | Tak | Nie, o ile nie zmienia położenia obiektu względem projektu |
| Obiekty blisko granicy działki | Nie | Tak |
Ja w praktyce patrzę na prostą zasadę: jeśli pomyłka zmieni legalne położenie obiektu, bezpieczeństwo albo możliwość odbioru, robi to geodeta. Jeśli chodzi wyłącznie o bieżące prowadzenie robót wykończeniowych, zwykle wystarcza dobrze ustawiony laser i ktoś, kto umie czytać projekt. Gdy ta granica jest jasna, dużo łatwiej zrozumieć, skąd biorą się najdroższe błędy.
Gdzie najłatwiej o kosztowny błąd
Najgorsze pomyłki nie wyglądają spektakularnie. Zwykle zaczynają się od jednego źle przyjętego punktu, jednej niepotwierdzonej odległości albo jednego palika wbitego w miejscu, które po dwóch godzinach znika pod kołami koparki.
- Brak sprawdzenia granic działki przed rozpoczęciem prac. Nawet najlepsza kreska nie pomoże, jeśli bazuje na złym punkcie.
- Przenoszenie osi bez kontroli przekątnych. Jeśli przekątne nie zgadzają się z projektem, bryła zaczyna uciekać.
- Stawianie palików w strefie, którą zaraz rozjadą koparki. Oznaczenie trzeba wyprowadzić poza zasięg robót albo osłonić.
- Odczyt tylko z jednego narzędzia. Laser pomaga, ale nie zastępuje weryfikacji taśmą, tachimetrem lub pomiarem kontrolnym.
- Pomijanie poziomu zero. Błąd wysokościowy na początku potrafi potem zepsuć spadki, schody i wjazdy.
- Brak doprecyzowania, czy liczy się oś konstrukcyjna, czy zewnętrzna krawędź ławy. To jedna z najczęstszych przyczyn nieporozumień między projektantem a wykonawcą.
Najgorszy scenariusz jest banalny: wszystko wygląda dobrze do momentu, w którym obrys trafia do odbioru albo do kolejnego etapu robót i nagle okazuje się, że kilka centymetrów robi różnicę. Tę różnicę widzi się właśnie tu, na etapie kontroli.
Ile to trwa i ile kosztuje
Na małej budowie wytyczenie domu jednorodzinnego zwykle zamyka się w jednej wizycie i kilku godzinach pracy w terenie. Przy większych obiektach, trudnym dojeździe, gęstej zabudowie albo konieczności powtórzenia punktów po robotach ziemnych trzeba liczyć 1-3 dni łącznie, bo dochodzi przygotowanie danych, dojazd, wyznaczenie i kontrola.
Jeśli chodzi o koszt, w praktyce rynkowej prosty dom jednorodzinny najczęściej mieści się orientacyjnie w widełkach 1 700-2 700 zł brutto. W większych miastach, przy większej liczbie punktów, skomplikowanej bryle albo potrzebie dodatkowego wyjazdu stawka rośnie, a na końcową cenę wpływają też dojazd, warunki terenowe i to, czy trzeba tyczyć wysokości, osie oraz naroża oddzielnie.
- Liczba punktów do wytyczenia.
- Stopień skomplikowania bryły i liczba załamań.
- Dostęp do terenu i możliwość ustawienia instrumentu.
- Potrzeba kontroli po wykopach lub po zalaniu fundamentów.
- Oddalenie od miasta i koszt dojazdu.
Tu naprawdę nie opłaca się kupować najtańszego rozwiązania w ciemno. Lepiej zapłacić raz za poprawne wyznaczenie niż później za poprawki fundamentów, przesunięte przyłącze albo dodatkowy odbiór. Zostaje już tylko przygotować plac tak, by geodeta lub ekipa nie tracili czasu na proste rzeczy.
Co przygotować przed wejściem ekipy na plac budowy
Najlepsze wytyczenie zaczyna się jeszcze przed pojawieniem się sprzętu. Jeżeli teren jest przygotowany, dokumentacja aktualna, a punkty odniesienia nie giną pod materiałami, cała praca idzie szybciej i bez zbędnych korekt.
- Aktualny projekt zagospodarowania działki i projekt architektoniczno-budowlany.
- Informację o granicach działki, istniejących znakach i punktach odniesienia.
- Wolny dostęp do miejsca, w którym mają stanąć paliki, ławy i repery.
- Uzgodnienie, które elementy mają być wytyczone jako pierwsze: osie, naroża, poziom zero, a potem przyłącza.
- Osobę decyzyjną na miejscu, która szybko zatwierdzi wątpliwości.
- Ochronę punktów przed zniszczeniem przez koparki, transport i składowanie materiałów.
Najwięcej oszczędza nie sam sprzęt, tylko porządek: dobry projekt, czytelne odniesienie, jeden odpowiedzialny kontakt i zabezpieczone punkty. Kiedy to jest gotowe, wytyczanie przebiega szybciej, mniej nerwowo i bez niepotrzebnych korekt, a to na budowie daje przewagę większą niż najdroższy laser.
