Grzejnik z dolnym podłączeniem 50 mm - jak uniknąć błędów?

Dolne przyłącze grzejnika wybiera się dziś nie tylko dla estetyki, ale też po to, by ułatwić prowadzenie instalacji i uporządkować zabudowę ściany. Przy remoncie łazienki albo wymianie starego kaloryfera podłączenie grzejnika od dołu bywa po prostu najbardziej praktyczne, ale tylko wtedy, gdy rozstaw, zawór i sposób zasilania są dobrane bez zgadywania. W tym tekście pokazuję, jak podejść do tematu bez przypadkowych decyzji i bez typowych błędów, które później kończą się hałasem, słabszym grzaniem albo dodatkowymi kosztami.

Jak działa dolne podłączenie grzejnika

W takim układzie zasilanie i powrót trafiają do grzejnika od spodu, a cała armatura jest schowana niżej niż przy klasycznym podłączeniu bocznym. To daje czystszy efekt wizualny, prostsze prowadzenie rur w ścianie albo w podłodze i większą swobodę przy aranżacji wnętrza. W modelach panelowych standardem jest zwykle rozstaw 50 mm, a część konstrukcji ma też dodatkowe otwory boczne, więc ten sam korpus można w razie potrzeby wpiąć w różne warianty instalacji.

Ja traktuję takie rozwiązanie jako dobre wtedy, gdy instalacja jest planowana od początku albo modernizowana z myślą o nowym układzie pomieszczenia. Przy wymianie starego kaloryfera ważne jest jednak to, że nowy grzejnik nie może być wybierany wyłącznie po wymiarach frontu. Trzeba jeszcze sprawdzić pozycję podejść, typ zaworu i to, czy przyłącze ma być środkowe, boczne czy po jednej stronie.

Jak pokazuje praktyka producentów, w wielu grzejnikach z dolnym przyłączem stosuje się wkładkę termostatyczną z regulacją wstępną, czyli element pozwalający ograniczyć przepływ i lepiej zrównoważyć instalację. To właśnie ten detal często decyduje o tym, czy grzejnik pracuje cicho i równomiernie, czy zaczyna szumieć i przegrzewać pomieszczenie. Następny krok to już dobór właściwej armatury, bo od niej zależy, czy całość da się podłączyć bez improwizacji.

Jak dobrać grzejnik i zawór do układu w ścianie lub podłodze

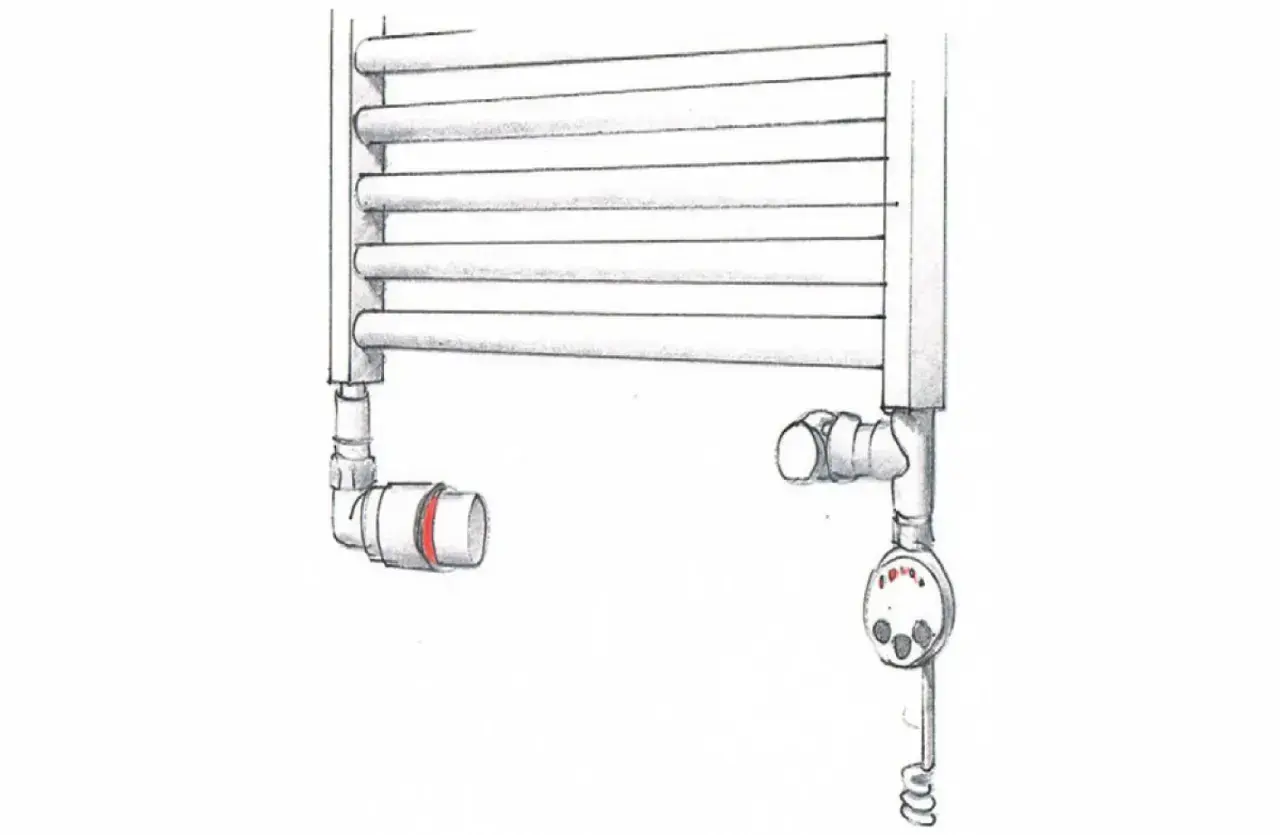

Najpierw sprawdzam trzy rzeczy: jaki to typ grzejnika, jaki jest rozstaw przyłączy i po której stronie ma pracować zasilanie. W grzejnikach panelowych i dekoracyjnych dolne podłączenie najczęściej realizuje się zestawem zaworowym 50 mm, a w wersjach łazienkowych spotyka się także przyłącza jednootworowe z rurką zanurzeniową. To nie są zamienne rozwiązania, bo różnią się budową, kierunkiem przepływu i sposobem serwisowania.

Jeżeli kupujesz nowy grzejnik, zwróć uwagę, czy zawory są w komplecie. Często nie są, a to oznacza dodatkowy zakup i ryzyko, że wybrana armatura nie będzie pasować stylistycznie albo technicznie. W praktyce dobrze jest dobierać cały zestaw jednocześnie: grzejnik, zawór termostatyczny, zawór odcinający, odpowietrznik i ewentualną rozetę maskującą. Dzięki temu nie kończysz z przypadkową mieszanką elementów z różnych systemów.

Według dokumentacji producentów, w grzejnikach z dolnym przyłączem standardem są dwa króćce w rozstawie 50 mm, a w wielu konstrukcjach można też skorzystać z bocznych otworów przyłączeniowych. To daje projektantowi i wykonawcy więcej swobody, ale tylko wtedy, gdy od początku wie, jaki wariant będzie użyty. Gdy tego brakuje, montaż zaczyna przypominać dopasowywanie instalacji do przypadkowego sprzętu, a nie odwrotnie.

Montaż krok po kroku bez skracania żywotności instalacji

Przy montażu nie zaczynam od zawieszenia grzejnika, tylko od sprawdzenia układu rur i kierunku przepływu. Dopiero potem dobieram armaturę i zaznaczam miejsca uchwytów. W przypadku dolnego przyłącza taki porządek ma znaczenie, bo błąd na początku łatwo zamienia się w problem z odpowietrzeniem albo w konieczność poprawiania ściany.

1. Odłącz instalację i upewnij się, że układ został opróżniony w miejscu prac.
2. Sprawdź instrukcję konkretnego modelu, zwłaszcza rozstaw przyłączy, minimalne odległości od ściany i rodzaj korków. W wielu konstrukcjach producent zakłada minimum 100 mm od ściany, ale nie traktuję tego jako zasady uniwersalnej.
3. Zamontuj zawory zgodnie z kierunkiem zasilania i powrotu, pamiętając o stronie pracy głowicy termostatycznej.
4. Zawieś grzejnik na uchwytach i dopiero potem wykonaj finalne skręcenie połączeń.
5. Uzupełnij instalację wodą, odpowietrz grzejnik i sprawdź szczelność wszystkich połączeń.
6. Jeśli układ jest wielogrznikowy, zrób podstawowe zrównoważenie przepływów, a nie tylko ustaw wszystkie zawory na pełne otwarcie.

W praktyce największą różnicę robi odpowietrzenie i właściwe ustawienie zaworu. Gdy w grzejniku zostaje powietrze, dolna strefa robi się ciepła, a górna wyraźnie chłodniejsza. Z kolei źle dobrany kierunek przepływu potrafi osłabić efekt nawet wtedy, gdy sam montaż wygląda na wykonany poprawnie. To prowadzi wprost do błędów, które na budowie widzę najczęściej.

Najczęstsze błędy, które później kosztują najwięcej

Największy problem nie bierze się z samego dolnego przyłącza, tylko z pośpiechu i niedopasowania elementów. Jeśli ktoś zamawia grzejnik „na wymiar ściany”, a nie „na wymiar instalacji”, bardzo łatwo o rozjazd między rurami, zaworem i układem wlotów. Wtedy z pozoru drobna poprawka zamienia się w dodatkową przeróbkę hydrauliki.

• Odwrócona strona zasilania i powrotu, przez co termostat pracuje niezgodnie z projektem.
• Brak uwzględnienia instalacji jednorurowej, w której konieczne jest obejście.
• Brak odpowietrznika albo zły jego montaż, co utrudnia uruchomienie grzejnika.
• Nieprzestrzeganie odległości montażowych, zwłaszcza od ściany i od podłogi.
• Mieszanie elementów z różnych systemów bez sprawdzenia zgodności gwintów i rozstawu.
• Brak regulacji wstępnej, przez co jeden grzejnik zabiera zbyt dużo przepływu kosztem innych.

Jeśli instalacja ma kilka punktów grzewczych, temat równowagi hydraulicznej staje się ważniejszy niż sam wygląd armatury. KERMI zwraca uwagę, że dobrze ustawione zawory i fabryczna nastawa wkładek pomagają ograniczyć nadmiarowy przepływ i poprawiają komfort całego układu. W praktyce oznacza to mniej szumów, bardziej równomierne grzanie i mniej nerwów po pierwszym uruchomieniu.

Ile kosztuje montaż i kiedy wymiana ma sens

Przy planowaniu budżetu trzeba rozdzielić trzy pozycje: koszt samego grzejnika, koszt armatury i koszt robocizny. Na rynku proste grzejniki panelowe z dolnym podłączeniem można znaleźć mniej więcej od 270 do 500 zł za mniejsze modele, natomiast bardziej dekoracyjne lub łazienkowe konstrukcje potrafią kosztować znacznie więcej, nawet około 1 700 zł i wyżej. Do tego dochodzi zestaw zaworów: proste komplety zaczynają się zwykle w okolicach 60-120 zł, a bardziej rozbudowane lub designerskie zestawy mogą dojść do około 300 zł.

Ja zwykle doradzam prostą zasadę: jeśli rury już wychodzą w odpowiednim miejscu, dolne podłączenie jest bardzo rozsądnym wyborem. Jeśli natomiast trzeba przerabiać całą instalację tylko po to, by ukryć kilka odcinków rury, opłacalność szybko spada. W takim scenariuszu lepiej policzyć pełny koszt, a nie tylko cenę samego grzejnika. To samo dotyczy modernizacji starego układu zasilanego pionami - czasem lepiej wymienić także zawory i zrobić porządne wyważenie niż liczyć, że „jakoś się ułoży”.

Co jeszcze sprawdzić, zanim zamkniesz temat na etapie projektu

Przed zakupem patrzę jeszcze na trzy sprawy, które często umykają przy pierwszej wycenie. Po pierwsze, czy wybrany model ma dostępny zestaw przyłączeniowy w odpowiedniej wersji kolorystycznej i kierunkowej. Po drugie, czy po montażu zostanie miejsce na serwis, zwłaszcza na odpowietrznik i ewentualne zdjęcie grzejnika bez spuszczania całej wody z układu. Po trzecie, czy układ grzewczy nie wymaga dodatkowej regulacji po uruchomieniu, bo sam ładny montaż nie wyrówna złej hydrauliki.

Jeżeli projektujesz nową łazienkę albo wymieniasz grzejnik w trakcie remontu, najrozsądniej jest traktować przyłącze jako część większej decyzji, a nie jako detal na końcu listy zakupów. Dobrze dobrany zestaw zaworów, poprawny rozstaw i sensowne odpowietrzenie robią większą różnicę niż sam marketing „nowoczesnego montażu”. Właśnie na tym etapie najłatwiej oddzielić rozwiązanie wygodne na papierze od takiego, które naprawdę będzie działało bezproblemowo przez lata.
