Kluczowe informacje o klasie IP68
- 6 oznacza pełną pyłoszczelność, więc pył nie powinien dostać się do wnętrza obudowy.
- 8 oznacza odporność na ciągłe zanurzenie w wodzie, ale w warunkach określonych przez producenta i normę.
- IP68 nie jest synonimem „niezniszczalnej” wodoodporności, bo nie obejmuje każdej cieczy, ciśnienia ani uszkodzeń mechanicznych.
- W instalacjach elektrycznych liczy się cały zestaw: obudowa, dławnice, złącza, uszczelki i sposób montażu.
- Za IP68 warto płacić tam, gdzie wilgoć, zalanie albo praca pod wodą są realnym scenariuszem, a nie tylko teoretycznym ryzykiem.
IP68 co oznacza w normie i gdzie kończy się gwarancja szczelności
W praktyce to oznaczenie nie opisuje marketingowej „wodoodporności”, tylko konkretny poziom ochrony obudowy według kodu IP z normy IEC 60529. Pierwsza cyfra odnosi się do ciał stałych i pyłu, druga do wody. W IP68 najważniejsze są dwie rzeczy: pełna pyłoszczelność oraz odporność na zanurzenie w warunkach testowych określonych przez producenta.
Ja traktuję IP68 jako parametr użytkowy, a nie obietnicę absolutną. To znaczy: jeśli urządzenie ma pracować pod wodą, w zalewowej studzience albo w strefie stałej wilgoci, taki zapis ma sens. Jeśli ma tylko wytrzymać deszcz lub zachlapanie, IP68 bywa przewymiarowaniem i nie zawsze daje realną korzyść.
| Element oznaczenia | Znaczenie | Co to daje w praktyce |
|---|---|---|
| 6 | Ochrona przed pyłem | Pył nie powinien przedostawać się do wnętrza obudowy w ilości zakłócającej pracę |
| 8 | Ochrona przed ciągłym zanurzeniem | Urządzenie może pracować pod wodą, ale tylko w zakresie warunków określonych w dokumentacji |
Ważny szczegół: to, że obudowa ma IP68, nie znaczy jeszcze, że każdy element zestawu ma ten sam poziom szczelności. Jeśli przepust kablowy, złącze albo dławica mają słabszy parametr, cały układ zachowuje się jak najsłabsze ogniwo. I właśnie dlatego sam napis na obudowie nigdy nie zamyka tematu.

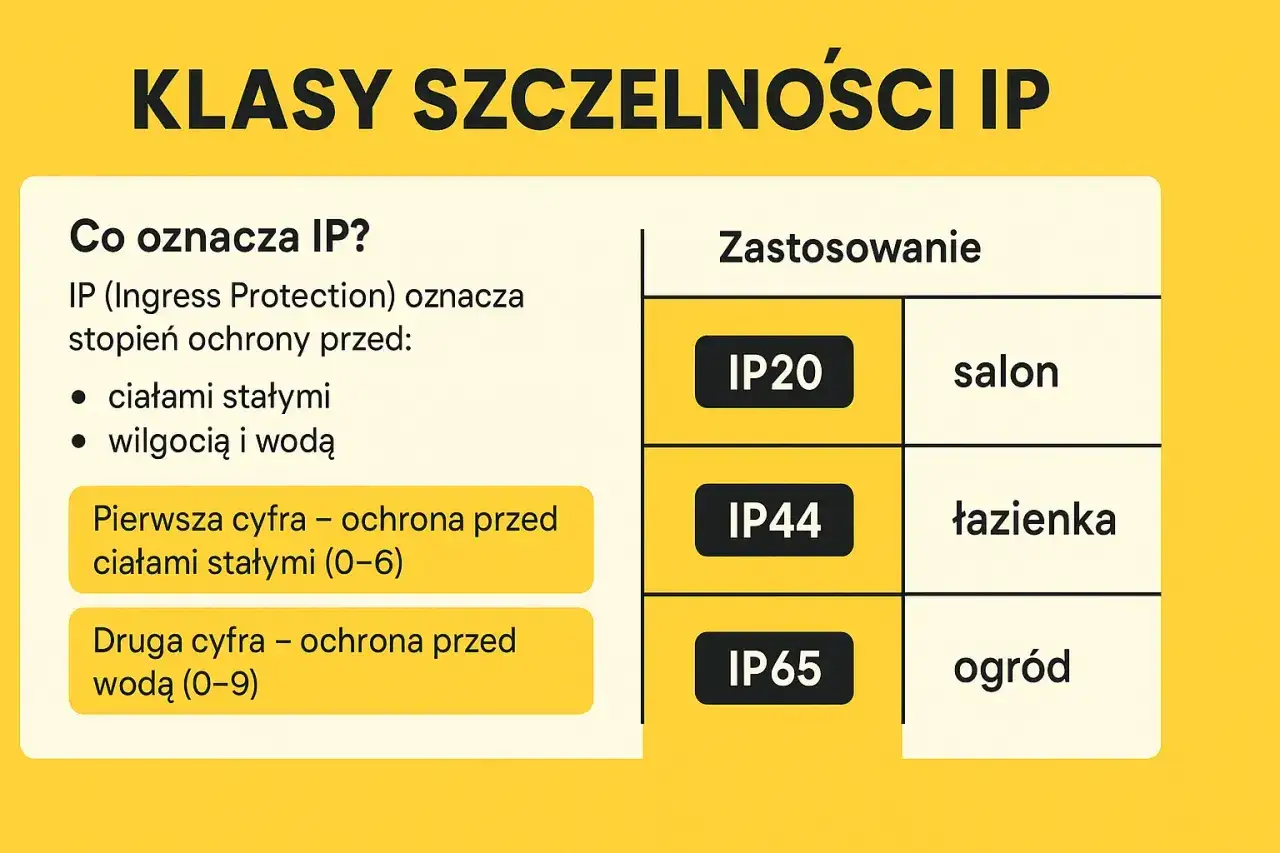

Jak czytać kod IP bez pomyłek
Najczęstszy błąd polega na traktowaniu jednej cyfry jak pełnej odpowiedzi. Kod IP zawsze trzeba czytać całościowo. Jeśli widzisz zapis typu IPX7, oznacza to, że producent nie zadeklarował ochrony przed pyłem, ale zadeklarował ochronę przed wodą. To nie to samo co brak ochrony, tylko brak danych dla jednego parametru.
W dokumentacji spotkasz też oznaczenia z ukośnikiem, na przykład IP65/IP68. Taki zapis zwykle oznacza, że produkt albo zespół złączy został sprawdzony w więcej niż jednym scenariuszu, często w różnych konfiguracjach. W instalacjach elektrycznych to cenna informacja, bo pokazuje, że producent nie sprowadza odporności do jednego hasła na opakowaniu.- X oznacza brak deklaracji dla danej cechy, a nie automatycznie brak ochrony.
- IP opisuje szczelność obudowy, a nie odporność na uderzenia czy zgniatanie.
- Oznaczenie dotyczy konkretnej konfiguracji, więc po zmianie montażu lub akcesoriów wynik może przestać być aktualny.
- Jeżeli producent podaje warunki testu, warto je czytać równie uważnie jak sam kod.
Ja w praktyce zwracam uwagę nie tylko na sam znak IP, ale też na opis testu i zakres zastosowania. To właśnie tam zwykle ukrywa się różnica między poprawnym doborem a późniejszym rozczarowaniem. Z tego powodu dobrze jest zestawić IP68 z innymi popularnymi klasami ochrony.
IP67, IP68 i IP69K w praktyce
Te oznaczenia są często wrzucane do jednego worka, a to błąd. IP67 i IP68 dotyczą zanurzenia, natomiast IP69K jest kojarzone z myciem wysokociśnieniowym i gorącą wodą. To nie są zamienniki, tylko różne scenariusze eksploatacyjne.
| Oznaczenie | Co sugeruje | Kiedy ma sens | Czego nie zakładać |
|---|---|---|---|
| IP65 | Pyłoszczelność i ochrona przed strugami wody | Obudowy zewnętrzne, osprzęt narażony na deszcz i mycie z umiarkowaną intensywnością | Nie liczyć na pracę pod wodą |
| IP67 | Pyłoszczelność i krótkotrwałe zanurzenie | Urządzenia, które mogą znaleźć się w wodzie na krótko i w kontrolowanych warunkach | Nie traktować tego jako rozwiązania do stałej pracy pod wodą |
| IP68 | Pyłoszczelność i ciągłe zanurzenie w warunkach testowych | Studzienki, czujniki, złącza i obudowy w realnie mokrym środowisku | Nie zakładać odporności na każdą ciecz i każde ciśnienie |
| IP69K | Odporność na intensywne mycie i gorącą wodę pod ciśnieniem | Strefy mycia, przemysł, miejsca wymagające częstego zmywania osadów | Nie mylić z odpornością na zanurzenie |
Jeżeli urządzenie ma pracować w warunkach zalewowych, IP68 jest zwykle bardziej trafne niż IP67. Jeżeli problemem są myjki, detergeny i gorąca woda pod ciśnieniem, sam IP68 może już nie wystarczyć. Właśnie dlatego dobór stopnia ochrony zaczynam od scenariusza pracy, a nie od najwyższego numeru, jaki uda się znaleźć w katalogu.
Gdzie IP68 realnie pomaga w instalacjach elektrycznych
W instalacjach elektrycznych IP68 ma sens wszędzie tam, gdzie szczelność nie jest dodatkiem, tylko warunkiem działania. Najczęściej chodzi o miejsca narażone na wodę stojącą, okresowe zalewanie, kondensację albo bardzo wilgotne środowisko. W takich sytuacjach nie chodzi o estetykę, tylko o bezpieczeństwo i trwałość.
- Studzienki, kanały techniczne i przepusty - tam nawet krótki kontakt z wodą może unieruchomić czujnik albo złącze.
- Oprawy i osprzęt zewnętrzny - szczególnie tam, gdzie sprzęt jest niżej niż poziom gruntu albo blisko miejsc zbierania się wody.
- Złącza i dławnice - to jeden z najczęstszych punktów awarii, bo sama obudowa bywa szczelna, a wejście kabla już nie.
- Automatyka terenowa - czujniki poziomu, sterowniki, elementy systemów pompowych i monitoring w wilgotnym otoczeniu.
- Instalacje przy myciu i spłukiwaniu - tam liczy się nie tylko deszcz, ale też regularny kontakt z wodą o większej sile.
Nie zawsze jednak IP68 jest najlepszym wyborem. W suchym wnętrzu rozdzielnicy albo w miejscu, które wymaga częstego serwisowania, wyższa szczelność może utrudniać odprowadzanie ciepła i podnosić koszt bez realnej potrzeby. W projektowaniu instalacji wolę więc pytać nie o to, czy da się dać IP68, tylko czy jest to uzasadnione środowiskiem pracy.
Czego IP68 nie gwarantuje po montażu i po czasie
To chyba najważniejsza rzecz, którą trzeba powiedzieć wprost: IP68 nie rozwiązuje wszystkiego. Nie mówi nic pewnego o odporności na uderzenia, UV, zgniecenie, wibracje, starzenie gumy, ani o kontakcie z chemikaliami. W praktyce właśnie te czynniki najczęściej niszczą szczelność szybciej niż sama woda.
Jeżeli obudowa ma pracować w wodzie morskiej, przy chlorze, detergentach albo w pobliżu agresywnych środków myjących, samo IP68 nie wystarcza. Trzeba jeszcze sprawdzić odporność materiałową i sposób uszczelnienia. W podobny sposób patrzę na odporność mechaniczną: IK to osobna klasyfikacja, która opisuje wytrzymałość na uderzenia, więc nie wolno jej mylić z IP.
- Uszczelka może z czasem stwardnieć, spłaszczyć się albo pęknąć.
- Nieprawidłowy montaż dławnicy potrafi zniwelować sens całego stopnia ochrony.
- Otwarcie obudowy po latach serwisu może wymagać wymiany uszczelnienia.
- Woda pod ciśnieniem lub para potrafią zachowywać się inaczej niż w testach laboratoryjnych.
- Nawet drobne uszkodzenie mechaniczne może otworzyć drogę wilgoci do wnętrza.
To dlatego w praktyce nie używam IP68 jako wymówki do zaniedbania reszty projektu. Im bardziej wymagające środowisko, tym bardziej liczą się szczegóły wykonania, a nie sam numer w specyfikacji. I właśnie od tych szczegółów zależy, czy klasa ochrony utrzyma się w realnej eksploatacji.
Co sprawdzam, zanim uznam IP68 za wystarczające
Jeżeli mam ocenić obudowę, złącze albo osprzęt z oznaczeniem IP68, patrzę na kilka konkretów. Sam napis jest początkiem, nie końcem weryfikacji. Najpierw sprawdzam, czy producent podaje warunki testu: głębokość, czas, temperaturę i rodzaj medium. Potem oceniam, czy IP68 dotyczy całego zestawu, czy tylko jednego elementu, na przykład samej obudowy bez przepustu kablowego.
- Czy w dokumentacji jest opisany zakres testu, a nie tylko sam symbol.
- Czy IP68 obejmuje cały montaż, czy wyłącznie pojedynczy komponent.
- Czy środowisko pracy nie wymaga dodatkowo odporności chemicznej, UV albo IK.
- Czy przewidziano poprawne dławnice, złącza i uszczelki o tym samym poziomie ochrony.
- Czy po serwisie, otwarciu lub wymianie kabla szczelność nadal będzie zachowana.
Jeżeli te odpowiedzi są niejasne, nie uznaję IP68 za bezpieczny wybór, tylko za punkt do dalszego sprawdzenia. W dobrym projekcie elektrycznym nie wygrywa najwyższa cyfra z katalogu, tylko stopień ochrony dopasowany do rzeczywistych warunków pracy. I właśnie tak warto czytać każde oznaczenie, które ma chronić instalację przed wodą i pyłem.
