W dobrze zaprojektowanej instalacji elektrycznej fundament staje się częścią bezpieczeństwa, a nie tylko nośnikiem konstrukcji. Taki układ poprawia ochronę przeciwporażeniową, ułatwia wyrównanie potencjałów i daje solidną bazę pod ochronę odgromową, o ile zostanie przewidziany na etapie projektu, a nie dopiero po wylaniu betonu. W tym artykule pokazuję, jak to rozwiązanie działa, kiedy jest najlepszym wyborem, gdzie pojawiają się ograniczenia i co trzeba dopilnować, żeby całość miała sens techniczny.
Najważniejsze wnioski o uziemieniu w fundamencie
- Najlepiej sprawdza się w nowych budynkach, bo wtedy da się je wbudować w konstrukcję bez dodatkowych robót ziemnych.
- O skuteczności decyduje nie tylko sam przewodnik, ale też ciągłość połączeń, otulina betonu i poprawne wyprowadzenie do głównej szyny uziemiającej.
- W fundamencie liczy się przede wszystkim niska impedancja całego układu, a nie jedna „magiczna” wartość rezystancji.
- Przy fundamentach wodoszczelnych albo silnie izolowanych trzeba zwykle przewidzieć dodatkowy układ, bo sam beton nie zawsze zapewnia dobry kontakt z gruntem.
- Najwięcej błędów powstaje przed zalaniem: brak projektu, brak dokumentacji zdjęciowej i brak miejsca na późniejsze pomiary.
Czym jest uziemienie w fundamencie i kiedy ma sens
W praktyce chodzi o przewodzący element wprowadzony do fundamentu albo o wykorzystanie zbrojenia jako części układu uziemiającego. Beton nie działa tu jak izolator, lecz jak środowisko stabilizujące cały system: daje dużą powierzchnię kontaktu i zwykle poprawia warunki odprowadzania prądów do ziemi. Dlatego taki układ dobrze pasuje do nowych budynków, szczególnie tam, gdzie od początku planuje się też połączenia wyrównawcze i ochronę odgromową.
Największa zaleta jest prosta: robi się to raz, a później układ pracuje przez cały okres życia obiektu. Polskie warunki techniczne dopuszczają wykorzystywanie zbrojeń fundamentów jako uziomów, a PN-HD 60364-5-54 traktuje takie rozwiązanie jako bardzo pożądane w nowych obiektach. Ja patrzę na nie jak na fundament całej koncepcji ochrony, nie jako dodatek do instalacji, który można „dorzucić” na końcu.
To rozwiązanie ma sens zwłaszcza wtedy, gdy budynek dopiero powstaje, planujesz ochronę odgromową lub w obiekcie będzie dużo elektroniki. Im wcześniej uwzględnisz układ uziemiający, tym mniej kompromisów trzeba później robić przy rozdzielnicy, GSW i trasach przewodów.
Skoro wiadomo już, po co się go stosuje, warto przejść do najważniejszej części: jak wykonać go tak, żeby nie stracił swojej przewagi już na etapie budowy.
Jak wygląda poprawne wykonanie w stanie surowym
Najważniejsza zasada brzmi: układ musi powstać zanim fundament zostanie zalany i zasypany. Późniejsze „ratowanie” rozwiązania zwykle oznacza dodatkowe roboty, gorszy dostęp do połączeń i wyższe ryzyko błędu. W dobrze prowadzonej budowie elektryk, kierownik robót i wykonawca zbrojenia uzgadniają miejsce wyprowadzenia przewodu już na poziomie szalunków albo zbrojenia.
Ławy, płyta i stopy fundamentowe
W ławach i płytach fundamentowych najczęściej prowadzi się zamknięty obwód wokół budynku albo siatkę powiązaną ze zbrojeniem. Przy stopach fundamentowych trzeba myśleć o każdym fundamencie osobno i o ich wzajemnym połączeniu, bo pojedynczy element bez kontaktu z resztą konstrukcji nie da pełnego efektu wyrównania potencjałów. W większych obiektach siatka powinna być zagęszczona tak, aby nie tworzyć dużych „martwych pól”.
Połączenia ze zbrojeniem i otulina betonu
W praktyce technicznej zwraca się uwagę na kilka liczb, które naprawdę mają znaczenie. Połączenia ze zbrojeniem wykonuje się regularnie, zwykle co około 2 metry, a większe pola dzieli się tak, by oczka siatki nie były zbyt duże. Dobrą praktyką jest też zachowanie otuliny betonu na poziomie co najmniej 5 cm wokół elementu przewodzącego, bo to poprawia trwałość i ogranicza ryzyko uszkodzeń przy wykonywaniu prac.
Jeżeli fundament jest niezbrojony, układ trzeba ułożyć na dystansach, tak aby przewodnik nadal był dobrze otoczony betonem. W takich miejscach nie ma miejsca na improwizację: liczy się ciągłość elektryczna, jakość łączeń i zdjęcia wykonane przed zalaniem. To właśnie ten etap najczęściej decyduje o tym, czy późniejszy pomiar będzie formalnością, czy problemem.
Przeczytaj również: Jakie legary na podłogę? Wybór, wymiary i montaż krok po kroku
Materiały i dokumentacja
Do wykonania stosuje się materiały odporne na korozję i przeznaczone do pracy w gruncie oraz betonie. W budynkach z bardziej wymagającą instalacją, na przykład z rozbudowaną automatyką albo ochroną odgromową, warto od razu przewidzieć dodatkowe elementy przyłączeniowe, bo późniejsze dołożenie punktu odbioru jest trudniejsze niż wygląda na papierze. Dokumentacja powinna pokazywać przebieg układu, miejsca połączeń i lokalizację wyprowadzenia do wnętrza budynku.
Gdy fundament jest już zaprojektowany i wykonany poprawnie, następny krok to połączenie tego układu z resztą instalacji. I tu zaczynają się rzeczy, które bardzo często rozstrzygają o skuteczności całego systemu.
Jak połączyć go z GSW i ochroną odgromową
Sam przewodnik zatopiony w betonie nie kończy tematu. Trzeba go połączyć z główną szyną uziemiającą, a dalej z przewodami ochronnymi, połączeniami wyrównawczymi i, jeśli budynek tego wymaga, z ochroną odgromową. Dobrze zaprojektowany układ nie działa więc jako osobny „element”, tylko jako część większego systemu bezpieczeństwa.
Najważniejszy punkt to GSW, czyli główna szyna uziemiająca. To do niej trafiają m.in. przewody ochronne instalacji, metalowe elementy obce i wyprowadzenie z układu w fundamencie. Dzięki temu różne części budynku mają zbliżony potencjał, co ogranicza ryzyko porażenia i uszkodzeń urządzeń. W praktyce lepiej zaplanować jeden czytelny punkt kontrolny niż kilka przypadkowych połączeń ukrytych w ścianach.

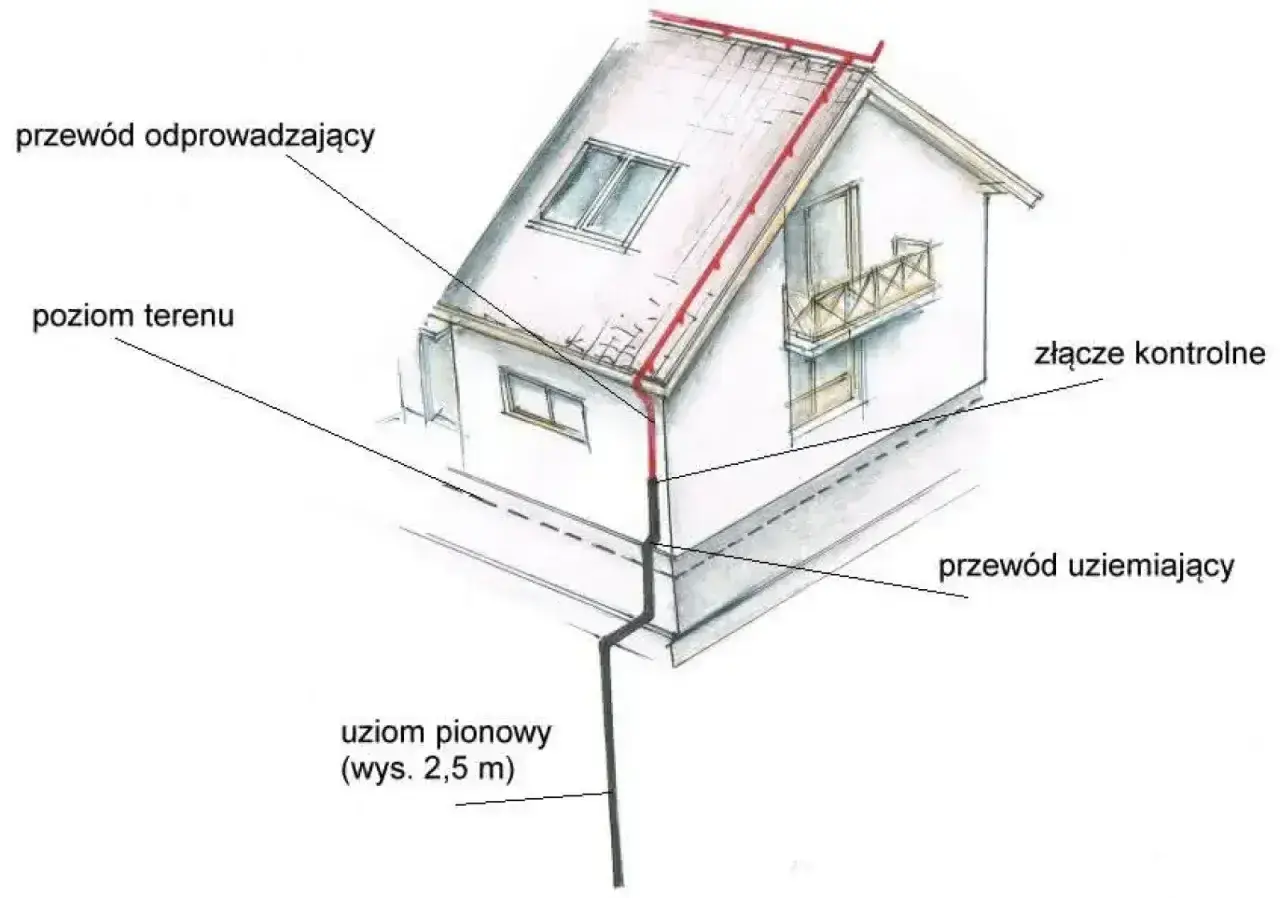

Jeżeli w obiekcie ma być instalacja odgromowa, ten układ trzeba skoordynować z przewodami odprowadzającymi i miejscami przyłączenia. Dla mnie to jeden z tych momentów, w których oszczędność czasu na etapie projektu szybko zamienia się w drogi problem podczas odbioru. W budynkach z elektroniką, automatyką i sieciami teletechnicznymi dochodzi jeszcze kwestia kompatybilności elektromagnetycznej, więc improwizowane rozwiązania naprawdę nie mają tu przewagi.
Nie każdy budynek daje jednak takie same warunki. Są konstrukcje, w których fundament sam z siebie nie zapewni tego, czego oczekuje projektant. Wtedy trzeba dołożyć drugi układ, zamiast liczyć, że beton wszystko załatwi.
Kiedy trzeba dodać drugi układ uziemiający
Najczęstszy powód to ograniczony kontakt fundamentu z gruntem. Jeśli masz tzw. białą wannę, pełną izolację obwodową, mocne hydroizolacje albo rozwiązania, które odcinają beton od ziemi, rezystancja przejścia może wzrosnąć na tyle, że sam układ w fundamencie przestaje być wystarczający. Wtedy warto przewidzieć uziemienie otokowe albo inny dodatkowy układ wykonany z materiału odpornego na korozję.
W praktyce patrzę na to tak: im bardziej „szczelny” i izolowany fundament, tym mniej można ufać samemu kontaktowi z gruntem. To samo dotyczy obiektów o większych wymaganiach funkcjonalnych, na przykład z rozbudowaną infrastrukturą teletechniczną, serwerownią czy rozległą automatyką. Tam liczy się nie tylko bezpieczeństwo ludzi, ale też stabilność pracy urządzeń.
- Dołożenie otoku ma sens, gdy fundament jest odizolowany od gruntu lub ma słaby kontakt elektryczny z otoczeniem.
- Materiał odporny na korozję jest ważniejszy na zewnątrz niż w samym betonie, bo tam układ pracuje w bezpośrednim kontakcie z ziemią.
- Dodatkowy punkt przyłączeniowy bywa potrzebny, gdy budynek ma ochronę odgromową lub rozbudowaną sieć wyrównania potencjałów.
- Gęstsza siatka połączeń pomaga w większych obiektach, gdzie sama rama fundamentowa nie wystarcza do dobrego rozprowadzenia potencjałów.
Jeżeli tych warunków nie ma, zwykle nie trzeba komplikować układu. Ale zanim ktoś podejmie decyzję „otok albo nic”, warto uczciwie porównać dostępne rozwiązania, bo różnią się nie tylko skutecznością, lecz także zakresem robót i wygodą wykonania.
Jak wypada na tle uziomu otokowego i szpilkowego
W nowych budynkach układ w fundamencie zazwyczaj wygrywa prostotą i trwałością. Uziom otokowy jest sensownym zabezpieczeniem awaryjnym lub uzupełnieniem, ale wymaga wykopu i większej ingerencji w teren. Uziom szpilkowy z kolei bywa dobrym rozwiązaniem przy modernizacji istniejących obiektów, kiedy nie da się już wejść do fundamentów, ale jego skuteczność mocniej zależy od warunków gruntowych.| Rozwiązanie | Kiedy sprawdza się najlepiej | Plusy | Ograniczenia | Mój wniosek praktyczny |
|---|---|---|---|---|
| Uziemienie w fundamencie | Nowy budynek, etap stanu surowego | Najmniej kolizji, dobra trwałość, brak dodatkowego wykopu | Trzeba je zaplanować przed betonowaniem | To zwykle mój pierwszy wybór w nowej inwestycji |
| Uziom otokowy | Gdy fundament jest izolowany albo potrzebne jest wzmocnienie układu | Łatwy do rozbudowy, dobry kontakt z gruntem | Wymaga wykopu i odtworzenia terenu | Dobre uzupełnienie, ale rzadko lepszy wybór niż układ w fundamencie |
| Uziom szpilkowy | Modernizacja, mało miejsca, brak dostępu do fundamentów | Da się wykonać po zakończeniu budowy | Skuteczność mocno zależy od warstw gruntu | Sprawdza się, gdy trzeba ratować istniejący obiekt, nie jako pierwsza opcja w nowym domu |
Taka tabelka dobrze pokazuje, że nie chodzi o „najlepszy uziom w ogóle”, tylko o najlepsze rozwiązanie dla konkretnego etapu inwestycji. Jeśli coś ma się jeszcze zepsuć, to najczęściej nie przez sam wybór typu uziomu, ale przez błędy wykonawcze, które w praktyce kasują przewagę dobrego projektu.
Najczęstsze błędy, które psują cały efekt
Z doświadczenia najwięcej problemów rodzi się nie przy pomiarze, tylko dużo wcześniej. Kiedy fundament jest już zalany, poprawienie błędu bywa kosztowne albo wręcz nieopłacalne. Dlatego najbardziej pilnuję tych punktów.
- Brak uzgodnienia układu przed betonowaniem i szukanie „miejsca na przewód” po fakcie.
- Przypadkowe połączenia ze zbrojeniem bez potwierdzonej ciągłości elektrycznej.
- Zbyt mała liczba punktów połączeniowych, przez co część zbrojenia pracuje poza układem.
- Brak zdjęć i rysunków powykonawczych, więc później nikt nie wie, gdzie jest wyprowadzenie.
- Ominięcie tematu GSW i połączeń wyrównawczych, jakby sam beton wystarczał do ochrony całej instalacji.
- Ignorowanie izolacji obwodowej, hydroizolacji albo wodoszczelnego betonu, które mogą pogorszyć kontakt z gruntem.
Najdroższy błąd? Odkrycie problemu dopiero wtedy, gdy ściany są gotowe, rozdzielnica już zamówiona, a wykonawca próbuje jeszcze „coś dołożyć”. W takim momencie zwykle nie naprawia się już układu, tylko dorabia kompromis. A to rzadko jest dobre rozwiązanie.
Dlatego przed odbiorem warto sprawdzić nie tylko sam wynik pomiarów, ale też to, czy cały układ da się później serwisować i zweryfikować bez demolowania budynku.
Co zaplanować od razu, żeby później nie kuć betonu
Jeśli miałbym wskazać jedną rzecz, która daje największy zwrot z czasu poświęconego na projekt, byłoby to przewidzenie miejsca na kontrolę i dokumentację. Wypust do GSW powinien być dostępny, opisany i pokazany na rysunku. Dobrze też od razu ustalić, gdzie przejdą przewody do ochrony odgromowej, gdzie będą połączenia wyrównawcze i czy instalacja ma miejsce na przyszłą rozbudowę.
W praktyce polecam myśleć o tym układzie jak o bazie pod całą instalację elektryczną budynku. Jeśli już teraz wiesz, że obiekt dostanie fotowoltaikę, automatykę, rozbudowaną sieć danych albo ochronę odgromową, nie zostawiaj uziemienia „na później”. To później zwykle kosztuje więcej, niż się wydaje, i daje gorszy efekt techniczny.
Dobrze wykonany układ w fundamencie nie jest detalem. To jedno z tych rozwiązań, które znikają z pola widzenia po zakończeniu budowy, a potem przez lata decydują o bezpieczeństwie całej instalacji. Właśnie dlatego najlepiej działa wtedy, gdy ktoś zaplanuje je spokojnie, zanim na budowie pojawi się pierwszy beton.
