W instalacjach stalowych ta kształtka często decyduje o tym, czy rurociąg pracuje spokojnie i przewidywalnie, czy zaczyna generować zbędne opory i problemy z miejscem. Kolano hamburskie warto traktować nie jak zwykłe kolanko, ale jak element dobrany pod promień, materiał, ciśnienie i sposób spawania. W tym tekście pokazuję, gdzie ma sens w instalacjach sanitarnych i grzewczych, jak dobrać wariant do projektu oraz na co uważać przy montażu i zakupie.
Najważniejsze informacje, które pomagają dobrać właściwy wariant
- To kształtka do przyspawania doczołowego, która prowadzi medium łagodnym łukiem i ogranicza straty przepływu.
- W instalacjach sanitarnych i grzewczych najlepiej sprawdza się w stalowych, spawanych odcinkach, zwłaszcza w kotłowniach i węzłach cieplnych.
- Najczęściej spotkasz promienie 2D, 3D i 5D, a każdy z nich daje inny kompromis między kompaktowością a oporami.
- Wariant bezszwowy jest lepszy do wyższych ciśnień i temperatur niż wersja szwowa.
- Małe elementy nierdzewne zaczynają się zwykle od kilkunastu złotych, a większe średnice szybko wchodzą w poziom kilkuset złotych.

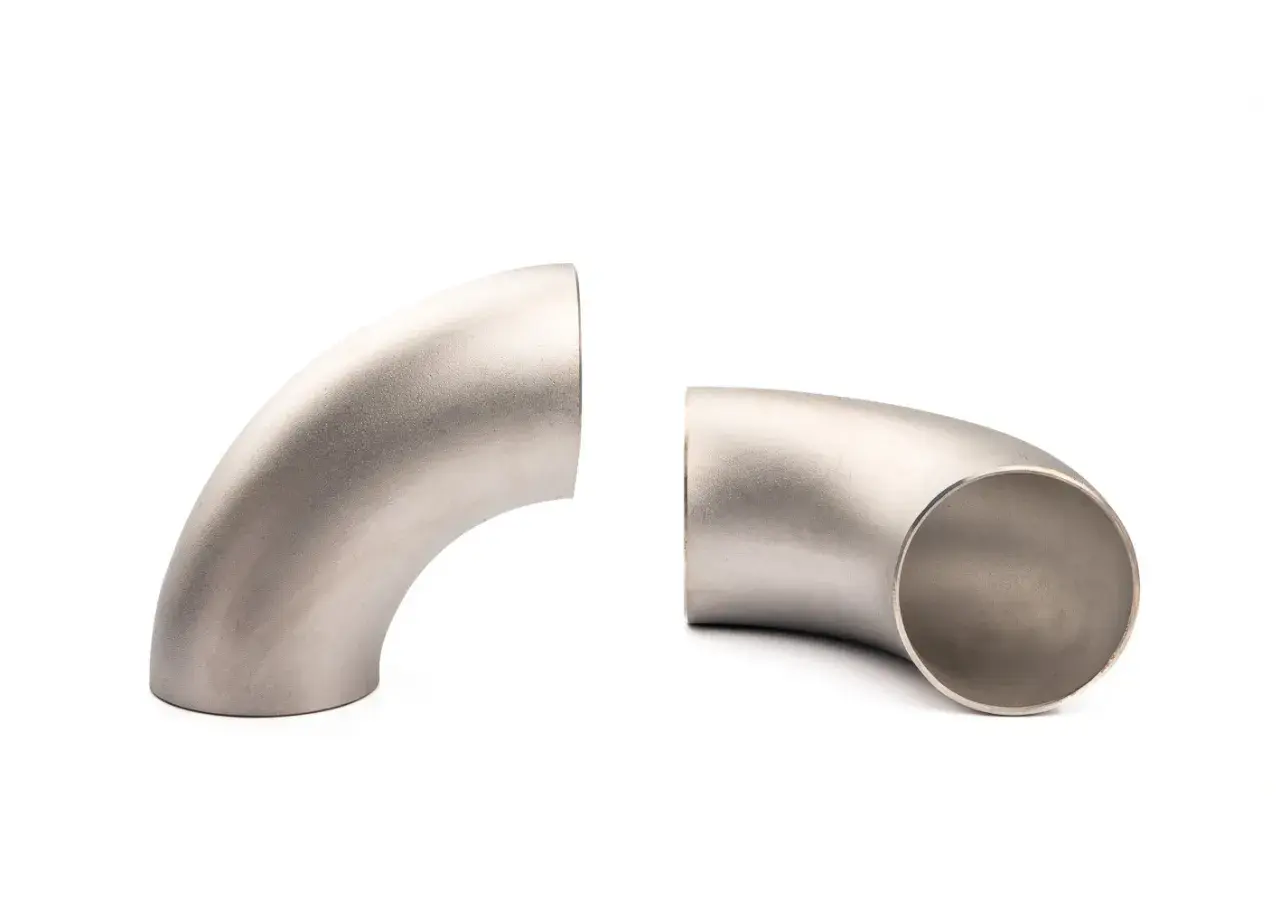

Czym jest ta kształtka i czym różni się od zwykłego kolana
To stalowy element rurowy do przyspawania doczołowego, który zmienia kierunek instalacji po łagodnym łuku zamiast po ostrym załamaniu. W praktyce daje to mniejsze turbulencje, niższe opory przepływu i lepsze warunki pracy dla układów, które mają działać długo pod temperaturą albo podwyższonym ciśnieniem. Ja najczęściej widzę jej sens tam, gdzie liczy się nie tylko sam skręt, ale też kultura przepływu.
Najczęściej spotyka się wersje 90°, ale w obiegu są również łuki 45° i 30°. To ważne, bo w projektach sanitarnych i grzewczych często nie chodzi o „zrobienie zakrętu”, tylko o takie poprowadzenie medium, żeby nie dusić instalacji i nie dokładać zbędnych strat na trasie.
Różnica względem zwykłego, ciasnego kolana jest też montażowa. Tę kształtkę spawa się w układach stalowych, więc nie jest rozwiązaniem uniwersalnym dla każdej instalacji. Gdy wiadomo już, czym jest, trzeba sprawdzić, w jakich instalacjach naprawdę daje przewagę, a kiedy tylko komplikuje montaż.
Gdzie ma sens w instalacjach sanitarnych i grzewczych
W sanitarce i ogrzewaniu taki element ma sens przede wszystkim tam, gdzie instalacja jest stalowa, spawana i pracuje w wyższej temperaturze. W domowych układach z tworzyw zwykle nie jest pierwszym wyborem, bo tam projekt prowadzi się inną technologią. Ja patrzę na niego jak na rozwiązanie dla odcinków, które mają być trwałe, szczelne i odporne na wieloletnią pracę.
| Obszar zastosowania | Ocena | Dlaczego ma to sens |
|---|---|---|
| Kotłownie i węzły cieplne | Bardzo dobry wybór | Wysoka temperatura, często wyższe ciśnienie i potrzeba pewnego prowadzenia medium. |
| Piony stalowe i szachty instalacyjne | Dobry wybór | Łagodny łuk ułatwia prowadzenie trasy w ograniczonej przestrzeni i zmniejsza ryzyko lokalnych strat. |
| Instalacje ciepłej wody użytkowej i c.o. ze stali | Dobry wybór | Sprawdza się tam, gdzie liczy się trwałość połączenia i odporność na temperaturę. |
| Układy z PEX, PP-R lub innymi tworzywami | Raczej nie | Tu zwykle lepiej działa inny system złączek i prowadzenia przewodów. |
| Miejsca o bardzo małej rezerwie przestrzeni | Zależy od promienia | Większy łuk potrzebuje więcej miejsca, więc czasem trzeba zejść do bardziej kompaktowego wariantu. |
W projektach obiektowych i technicznych ten element szczególnie dobrze pasuje do odcinków, które mają pracować przez lata bez częstych interwencji serwisowych. Jeżeli projekt już kwalifikuje się do takiej kształtki, największą różnicę robi promień i materiał.
Jak dobrać promień, materiał i normę wykonania
Tu najłatwiej popełnić błąd, bo oznaczenia 2D, 3D i 5D brzmią prosto, ale nie wolno ich czytać jak szkolnego mnożenia średnicy przez trzy. To oznaczenia normowe, a nie luźny skrót marketingowy. Ja patrzę na nie w pierwszej kolejności, bo od promienia zależy zarówno miejsce w szachcie, jak i opory przepływu.
| Promień | Co daje w praktyce | Kiedy zwykle go wybieram |
|---|---|---|
| 2D | Najbardziej kompaktowy wariant, ale z mniejszym marginesem dla łagodnego przepływu. | Gdy przestrzeń jest ograniczona i projekt nie pozwala na dłuższy łuk. |
| 3D | Dobry kompromis między gabarytem a kulturą przepływu. | Najczęściej w instalacjach, gdzie chcę utrzymać rozsądne opory i nie rozdmuchiwać trasy. |
| 5D | Najłagodniejszy przebieg, zwykle najlepszy dla przepływu, ale zajmuje najwięcej miejsca. | Gdy priorytetem jest mała strata ciśnienia i mam zapas przestrzeni. |
Materiał dobieram do medium i warunków pracy. W instalacjach grzewczych i technicznych nadal często spotyka się stal węglową, a w środowisku wilgotnym lub tam, gdzie ważna jest odporność na korozję, sens ma stal nierdzewna 304L albo 316L. Gdy temperatura jest wyższa, producenci oferują też wersje typu 321 lub 316Ti. To nie jest detal dla katalogu, tylko decyzja, która później wpływa na trwałość spoin i ryzyko awarii.
W katalogach zgodnych z EN 10253-2 spotyka się też podział na typ A i typ B. Typ A ma współczynnik redukcji ciśnienia, a typ B jest przewidziany do pełnego ciśnienia roboczego, więc przy projekcie ciśnieniowym nie warto tego pomijać. W praktyce to właśnie te trzy rzeczy, czyli promień, materiał i norma, powinny prowadzić zakup, a nie sama nazwa handlowa.
Nawet najlepszy dobór nie pomoże, jeśli spoinę zrobimy byle jak albo pomylimy parametry zamówienia.
Montaż i typowe błędy, które później kosztują najwięcej
Przy takim elemencie montaż jest równie ważny jak sam wybór produktu. Spawanie doczołowe wymaga dobrej osiowości, poprawnego przygotowania krawędzi i kontroli, czy grubość ścianki oraz średnica pasują do reszty układu. Jeśli na wejściu pojawia się niedokładność, na wyjściu dostajesz przewężenie, naprężenia albo kłopot z późniejszą próbą szczelności.
- Mylenie DN z samym wymiarem zewnętrznym i zamawianie elementu „na oko”.
- Dobieranie wersji szwowej do układu, który pracuje pod dużym ciśnieniem lub wysoką temperaturą.
- Zakładanie, że większy promień zawsze jest lepszy, mimo że nie ma na niego miejsca w szachcie lub kotłowni.
- Pominięcie zabezpieczenia antykorozyjnego po obróbce i spawaniu.
- Brak dostępu do kontroli spoiny i serwisu już na etapie projektu.
- Ignorowanie zgodności materiałowej między rurą a kształtką.
Ja zwracam też uwagę na to, czy po zespawaniu instalacja nadal da się sensownie odebrać i sprawdzić. W projektach sanitarnych i grzewczych to często ważniejsze niż „ładny” zapis w zestawieniu materiałowym. Kiedy te rzeczy są policzone, dopiero wtedy sensownie porównuje się koszty.
Ile kosztuje i kiedy cena nie powinna być jedynym kryterium
W ofertach detalicznych małe nierdzewne warianty zaczynają się dziś od około 16 zł brutto, DN20 to zwykle okolice 33 zł, DN50 około 65 zł, DN65 około 111 zł, DN80 około 148 zł, a DN100 potrafi dojść do blisko 296 zł brutto. Powyżej DN125 spotyka się już często wyceny indywidualne, więc przy większym projekcie sama cena katalogowa niewiele mówi.
| Przykład średnicy | Orientacyjna cena brutto | Co to mówi o budżecie |
|---|---|---|
| DN15 | Około 16 zł | Mały koszt jednostkowy, ale nadal trzeba doliczyć spawanie i obróbkę. |
| DN20 | Około 33 zł | Nadal rozsądny poziom cenowy dla drobniejszych odcinków. |
| DN50 | Około 65 zł | Tu cena zaczyna już być istotna przy większej liczbie punktów montażowych. |
| DN65 | Około 111 zł | Wchodzi w zakres, gdzie opłaca się mocniej pilnować specyfikacji. |
| DN80 | Około 148 zł | Przy tej średnicy pomyłka w doborze zaczyna boleć nie tylko technicznie, ale i finansowo. |
| DN100 | Około 296 zł | To już wydatek, przy którym liczy się nie tylko sztuka, ale też cały koszt montażu. |
Przed wysłaniem zapytania zostaje już tylko praktyczna lista kontrolna.
Co sprawdzam przed zamówieniem do projektu
- Średnicę nominalną i grubość ścianki, a nie tylko wymiar zewnętrzny.
- Kąt skrętu oraz promień 2D, 3D albo 5D.
- Wariant szwowy lub bezszwowy, zależnie od ciśnienia i temperatury.
- Materiał w odniesieniu do medium, korozji i warunków pracy.
- Zgodność z normą EN 10253-2 lub EN 10253-4 i wymagany certyfikat materiałowy.
- Miejsce montażu, dostęp do spawania i możliwość późniejszej kontroli.
Jeśli projekt ma być odporny na lata pracy, nie zaczynam od ceny, tylko od tego, czy element naprawdę pasuje do ciśnienia, temperatury i sposobu prowadzenia instalacji. Dobrze dobrany łuk stalowy nie robi wokół siebie hałasu projektowego, po prostu działa i nie wymaga tłumaczeń przy odbiorze.
