Opornik, czyli rezystor, wydaje się prosty, ale w instalacjach elektrycznych robi więcej, niż widać na pierwszy rzut oka: ogranicza prąd, buduje spadek napięcia, rozprasza energię w cieple i stabilizuje pracę układów sterowania. W praktyce decyduje nie tylko o działaniu pojedynczego obwodu, lecz także o trwałości całej szafy, modułu LED, zasilacza czy układu pomiarowego. Poniżej pokazuję, jak działa, gdzie ma sens, jak dobrać jego wartość i moc oraz jakich błędów unikam przy projektowaniu.
Najważniejsze fakty o opornikach w instalacjach elektrycznych
- Nie magazynuje energii, tylko zamienia jej część na ciepło, więc przy doborze zawsze liczy się moc strat.
- W instalacjach najczęściej służy do ograniczania prądu, tworzenia spadków napięcia i ochrony elektroniki sterującej.
- Najważniejsze parametry to wartość w omach, moc znamionowa, tolerancja i temperatura pracy.
- Przy pracy impulsowej margines mocy musi być większy niż w prostych obwodach pomiarowych.
- W układach 230/400 V sam opornik rzadko jest najlepszym sposobem obniżania napięcia na stałe.
Jak działa i co zmienia w obwodzie
Ja zawsze zaczynam od dwóch pytań: jaki prąd ma popłynąć i gdzie ma się podziać energia, której nie wykorzysta odbiornik. Opornik tworzy kontrolowany spadek napięcia, a nadmiar mocy zamienia w ciepło, więc jego działanie opisuje proste prawo Ohma: przy stałym napięciu większa rezystancja oznacza mniejszy prąd.
To ważne w instalacjach, bo nie każdy obwód znosi prąd „na sztywno”. Wejście sterownika, dioda sygnalizacyjna, czujnik czy tor pomiarowy wymagają często nie tyle zasilenia, ile właśnie uporządkowania warunków pracy. W takim układzie element oporowy nie jest ozdobą schematu, tylko narzędziem kontroli. Gdy dobór jest zły, pierwszym objawem bywa grzanie, potem rozjazd parametrów, a na końcu uszkodzenie. Dlatego w praktyce patrzę na niego jak na element termiczny, nie tylko elektryczny.
Warto też pamiętać, że sam opór nie „znika” w bezpieczniku czy przewodzie. Jeśli energia ma zostać rozproszona, ktoś musi ją przyjąć. Właśnie dlatego w dobrze zaprojektowanej instalacji nie ma przypadkowych elementów o nieznanym obciążeniu cieplnym. To prowadzi naturalnie do pytania: gdzie taki podzespół rzeczywiście się przydaje.
Gdzie spotkasz go najczęściej
W instalacjach elektrycznych i automatyce budynkowej ten element pojawia się częściej, niż wielu osobom się wydaje, tylko zwykle nie jest widoczny na pierwszy rzut oka. Najczęściej pracuje w układach sterowania, sygnalizacji i pomiaru, a nie w samych przewodach zasilających.
- Wskaźniki LED i lampki sygnalizacyjne - ogranicza prąd diody, żeby świeciła stabilnie i nie uległa przegrzaniu. To podstawowe zastosowanie, ale właśnie w nim najłatwiej popełnić błąd przy doborze mocy.
- Dzielniki napięcia - pozwalają obniżyć sygnał do poziomu akceptowanego przez wejście sterownika, przetwornika lub układu pomiarowego. W automatyce to prosty sposób na bezpieczny odczyt wyższych napięć.
- Układy podciągania i ściągania - stabilizują stan logiczny wejść cyfrowych, żeby nie „pływały” przy braku sygnału. Bez tego wejście może reagować losowo na zakłócenia.
- Rezystory rozładowujące - rozpraszają energię po wyłączeniu zasilania, dzięki czemu kondensatory nie pozostają długo naładowane. To prosty, ale bardzo praktyczny element bezpieczeństwa serwisowego.
- Boczniki pomiarowe - służą do pomiaru prądu przez niewielki, kontrolowany spadek napięcia. Tu liczy się mała rezystancja, ale bardzo dobra stabilność i precyzja.

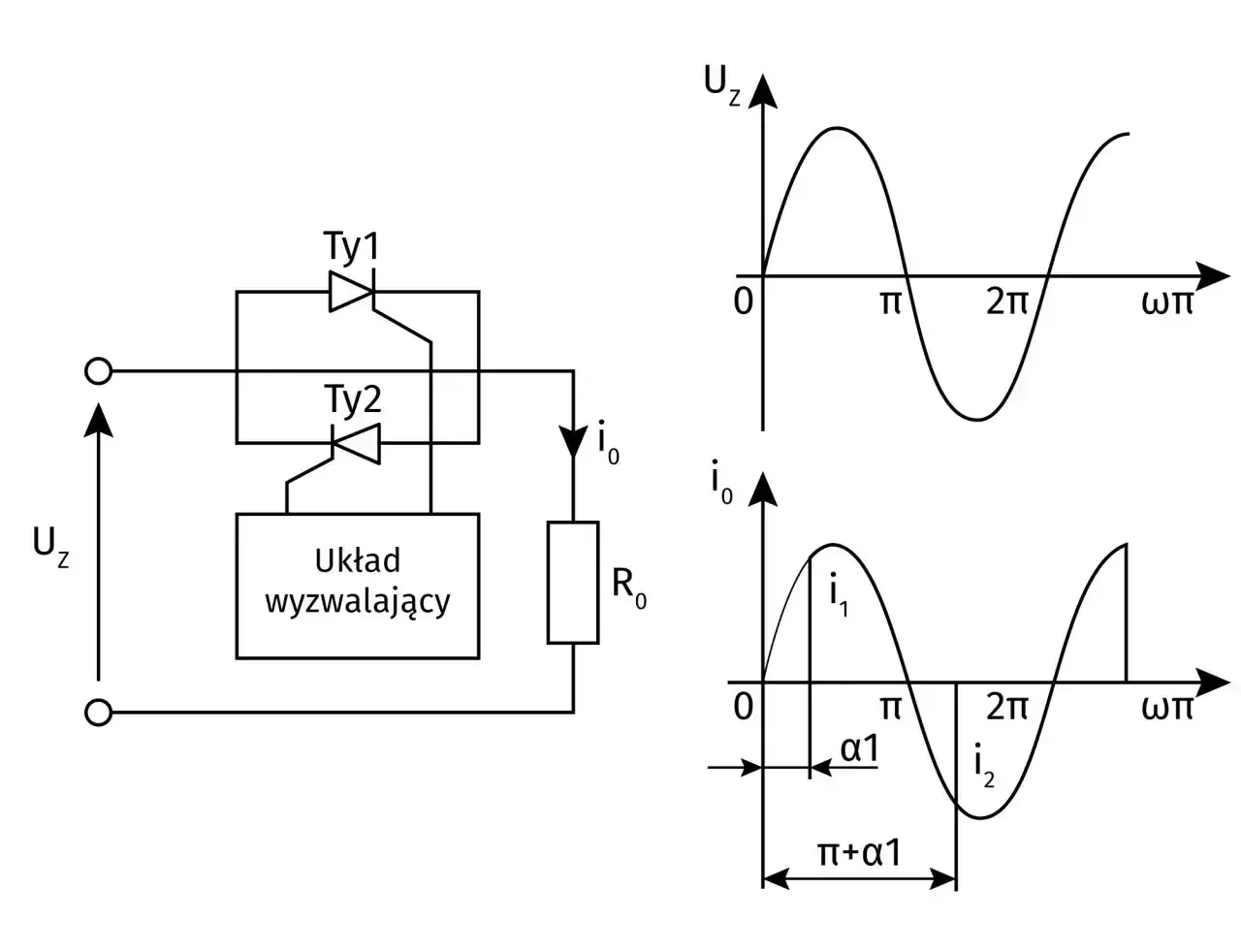

- Układy rozruchowe i hamujące - w napędach lub przekształtnikach pomaga ograniczyć prąd startowy albo rozproszyć energię zwrotną. To już nie jest „mały element z płytki”, tylko komponent mocy z realnym obciążeniem cieplnym.

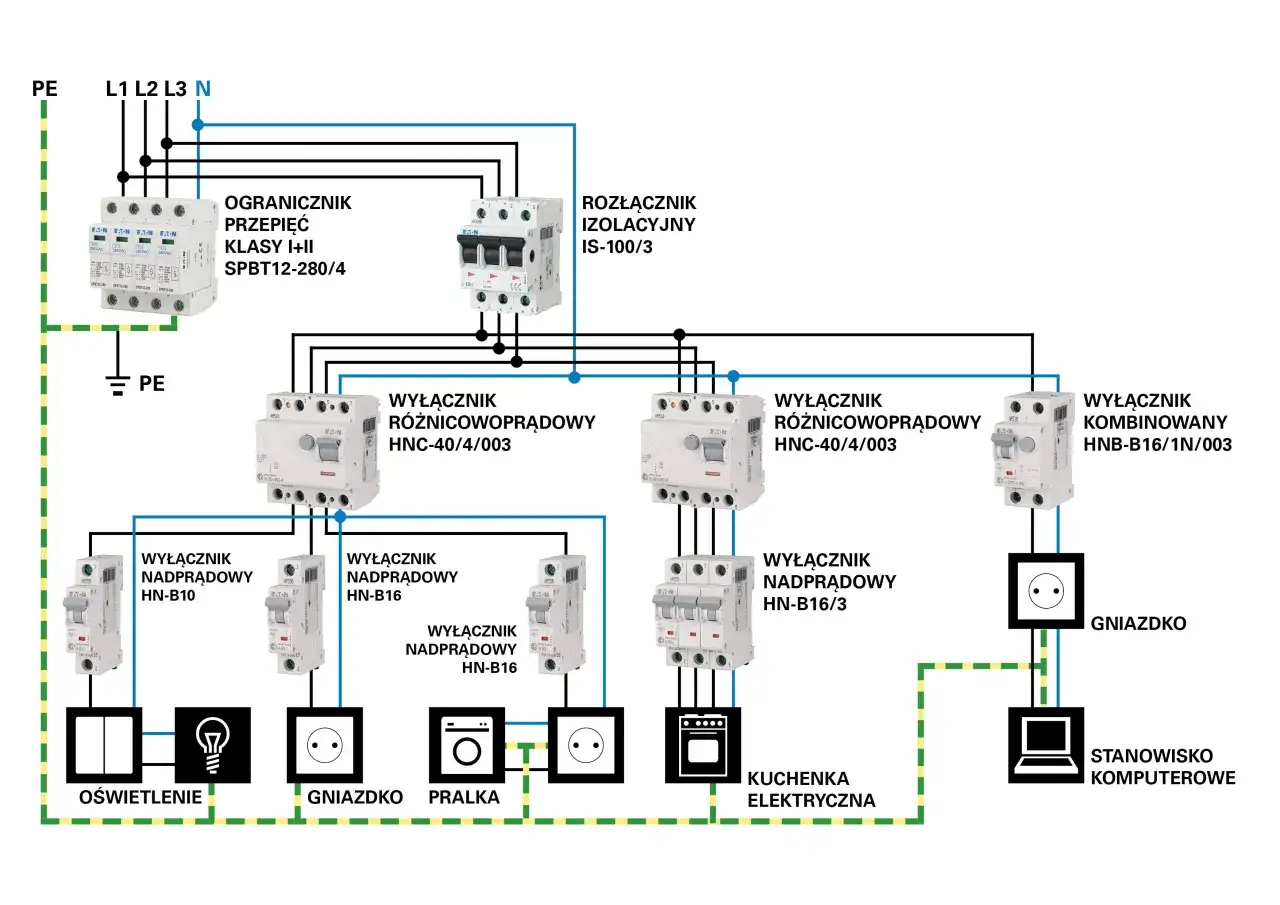

Warto przy tym rozróżnić instalację od urządzenia. W samym okablowaniu budynku opornik nie zastępuje zabezpieczenia ani przewodu dobranego do prądu obciążenia. Najczęściej siedzi w elektronice dołączonej do instalacji: w zasilaczach, panelach sterowania, czujnikach, modułach pomiarowych i elementach automatyki. Kiedy już to wiemy, można przejść do doboru parametrów, bo to właśnie tam zaczynają się realne różnice jakościowe.
Jak dobrać wartość, moc i tolerancję bez zgadywania
Dobór zaczynam od funkcji, a dopiero potem patrzę na omy. Jeśli element ma ograniczać prąd, liczę go inaczej niż wtedy, gdy ma tworzyć dzielnik napięcia albo służyć jako bocznik pomiarowy. W praktyce najważniejsze są cztery rzeczy: wartość nominalna, moc znamionowa, tolerancja i warunki cieplne.
| Parametr | Co oznacza | Na co patrzę w praktyce |
|---|---|---|
| Wartość nominalna | Określa, jaki opór ma element w warunkach katalogowych | Dopasowuję ją do prądu i napięcia w obwodzie, a nie do „najbliższej dostępnej sztuki” |
| Moc znamionowa | Ile energii może rozproszyć bez przekroczenia temperatury pracy | Zostawiam zapas, zwykle co najmniej 30-50%, a przy pracy w obudowie nawet więcej |
| Tolerancja | Dopuszczalne odchylenie od wartości nominalnej | W pomiarach i dzielnikach wybieram mniejszą tolerancję niż w prostych obwodach sygnalizacji |
| Współczynnik temperaturowy | Jak bardzo zmienia się opór wraz z temperaturą | Znaczenie rośnie w szafach rozdzielczych, przy dużym obciążeniu i w zamkniętych przestrzeniach |
| Napięcie maksymalne | Największe napięcie, które może bezpiecznie wytrzymać element | Nie mylę go z mocą, bo to dwa różne ograniczenia |
| Technologia wykonania | Wpływa na szumy, stabilność, impulsy i trwałość | Do mocy wybieram inne rozwiązanie niż do precyzyjnego pomiaru |
Sam wzór jest prosty: R = U / I. Potem sprawdzam stratę mocy, czyli P = U × I, P = I² × R albo P = U² / R. Dla przykładu, jeśli zasilam diodę sygnalizacyjną z 24 V i chcę prąd 10 mA przy spadku 2 V na diodzie, wychodzi około 2,2 kΩ. Moc strat to mniej więcej 0,22 W, więc w praktyce wybrałbym 0,5 W, bo zapas termiczny w rozdzielnicy naprawdę ma znaczenie.
Jeżeli obliczenia pokazują, że element ma stale rozpraszać dużo ciepła, ja zwykle traktuję to jako sygnał ostrzegawczy. W takim układzie lepiej zmienić architekturę niż liczyć na to, że mały podzespół „jakoś wytrzyma”. To szczególnie ważne w obudowach bez przewiewu i tam, gdzie temperatura otoczenia jest podwyższona. W elektronice instalacyjnej nie wygrywa ten, kto zamontuje element o najmniejszej cenie, tylko ten, kto dobrze przewidzi warunki pracy.
Jak rozpoznawać oznaczenia na obudowie
W praktyce nie uczę się na pamięć wszystkich kodów, ale muszę umieć je odczytać bez zastanawiania się. Najprostsze elementy mają kod barwny, a montażowe wersje powierzchniowe korzystają z zapisów liczbowych. W instalacjach i automatyce ten detal ma znaczenie, bo identyczny wygląd zewnętrzny nie gwarantuje identycznej obciążalności.
| Oznaczenie | Co zwykle oznacza | Typowa pułapka |
|---|---|---|
| 4 paski kolorowe | Wartość, mnożnik i tolerancję | Łatwo pomylić trzeci pasek z tolerancją, jeśli element jest zabrudzony albo wypalony |
| 5 pasków kolorowych | Dokładniejszy zapis wartości | Często daje lepszą precyzję, ale tylko wtedy, gdy cały układ tego wymaga |
| Kod SMD | Liczby typu 103, 472 czy 1001 | Bez tabeli łatwo źle odczytać rząd wielkości |
| 0 Ω | Zwora montażowa, a nie „magiczny opornik bez oporu” | Bywa używany do routingu, testów i konfiguracji, ale nie do rozpraszania mocy |
| Oznaczenie mocy lub obudowy | Informuje o dopuszczalnym obciążeniu i wielkości elementu | Nie należy zakładać, że większa obudowa zawsze oznacza taką samą trwałość termiczną |
W elektronice instalacyjnej szczególnie pilnuję różnicy między tolerancją a mocą. Element może mieć bardzo dokładną wartość, a jednocześnie fatalnie znosić ciepło. Może też być odwrotnie: mocny, ale mało precyzyjny. Wybór zależy od funkcji, więc inne wymagania stawiam przy LED-ach, a inne przy torze pomiarowym. To właśnie tutaj najłatwiej oddzielić dobrą praktykę projektową od przypadkowego montażu.
Najczęstsze błędy, które skracają żywotność
Największe problemy widzę nie w samych obliczeniach, tylko w zlekceważeniu warunków pracy. Element działa na stole, ale po zamknięciu obudowy zaczyna się grzać, dryfować i tracić stabilność. Potem ktoś zmienia go na „mocniejszy na oko”, bez analizy układu, i awaria wraca w innym miejscu.
- Zbyt mała moc znamionowa - to najczęstsza przyczyna przegrzewania. Nawet jeśli element nie ulega natychmiastowemu spaleniu, jego parametry mogą się rozjeżdżać z czasem.
- Brak marginesu temperaturowego - przy pracy w zamkniętej rozdzielnicy lub obok źródeł ciepła nominalna moc katalogowa bywa myląca. Derating, czyli obniżanie dopuszczalnego obciążenia wraz z temperaturą, nie jest detalem, tylko zasadą projektową.
- Stosowanie opornika zamiast właściwego drivera lub zasilacza - to kuszące przy prostych przeróbkach, ale zwykle prowadzi do strat energii i złej regulacji przy zmianach obciążenia.
- Ignorowanie impulsów i udarów - element może bez problemu znosić moc średnią, a jednocześnie ulec uszkodzeniu przy krótkim impulsie o dużej energii.
- Zbyt ciasny montaż - brak odstępu od płytki, przewodów i innych gorących komponentów przyspiesza starzenie całego układu.
- Mylenie funkcji - opornik pomiarowy nie zastąpi bezpiecznika, a element ograniczający prąd nie rozwiąże problemu źle dobranego zasilania.
Ja traktuję te błędy bardzo praktycznie: jeśli obwód wymaga ciągłego rozpraszania dużej mocy, nie próbuję go „uratować” samą wymianą elementu na większy rozmiar. Najpierw sprawdzam, czy nie trzeba zmienić topologii układu. To oszczędza czas i ogranicza ryzyko powrotu usterki po kilku tygodniach pracy.
Gdy opór staje się problemem, lepiej zmienić architekturę
Nie każde ograniczenie prądu powinno być realizowane prostym elementem oporowym. W instalacjach elektrycznych i automatyce bardzo często lepszy jest układ dedykowany: stabilizator, przetwornica DC/DC, driver LED, moduł rozruchowy albo gotowy moduł pomiarowy. Różnica jest prosta: zamiast bezsensownie grzać energię, układ robi to, czego naprawdę potrzebuje obciążenie.
- Gdy obciążenie zmienia się w czasie - zwykły element oporowy szybko przestaje być wygodny, bo jego „pomoc” zależy od prądu. Wtedy lepiej sprawdza się regulator lub driver.
- Gdy pracujesz na wyższym napięciu sieciowym - stałe obniżanie napięcia przez stratę mocy zwykle jest nieefektywne i termicznie niewygodne. Bezpieczniej dobrać zasilanie albo gotowy moduł przeznaczony do pracy sieciowej.
- Gdy liczy się dokładność pomiaru - zwykły opornik bywa za mało stabilny temperaturowo. Wtedy trzeba sięgnąć po bocznik o odpowiednich parametrach lub inny tor pomiarowy.
- Gdy potrzebujesz dużego rozpraszania energii - w napędach, hamowaniu i układach rozruchowych używa się elementów mocy zaprojektowanych do takiej pracy, a nie przypadkowego komponentu z szuflady.
Jeśli mam zostawić jedną praktyczną zasadę, to taką: element oporowy dobieram nie pod samą wartość w omach, ale pod prąd, temperaturę, miejsce montażu i scenariusz pracy. W instalacjach elektrycznych to właśnie te cztery rzeczy decydują, czy układ będzie działał latami, czy zacznie dryfować po kilku miesiącach.
