Pompa ciepła nie wytwarza ciepła z prądu, tylko przenosi je z otoczenia do instalacji grzewczej. W praktyce właśnie od tego zależy, czy system będzie pracował oszczędnie i stabilnie, czy zacznie walczyć z wysoką temperaturą zasilania, zbyt małym źródłem ciepła albo źle dobraną hydrauliką. W tym tekście wyjaśniam, jak działa pompa ciepła, z czego składa się jej obieg i na co zwracam uwagę przy projektowaniu instalacji w domu.
Najważniejsze informacje w skrócie
- Pompa ciepła przenosi energię z powietrza, gruntu albo wody do instalacji grzewczej, zamiast wytwarzać ją bezpośrednio.
- Jej sercem jest zamknięty obieg z parownikiem, sprężarką, skraplaczem i zaworem rozprężnym.
- Najlepiej pracuje z niską temperaturą zasilania, zwłaszcza w ogrzewaniu podłogowym lub przewymiarowanych grzejnikach.
- Sprawność zmienia się w sezonie, bo wpływają na nią temperatura źródła, temperatura wody w instalacji i warunki pogodowe.
- W powietrznych modelach odszranianie wymiennika jest normalne i nie oznacza awarii.
- Dobór urządzenia bez analizy strat ciepła i instalacji wewnętrznej zwykle kończy się rozczarowaniem.
Jak wygląda obieg chłodniczy w praktyce
Ja patrzę na pompę ciepła jak na układ transportu energii. Ciepło nie pojawia się tu „z niczego” - urządzenie wykorzystuje właściwości czynnika chłodniczego, który łatwo paruje i skrapla się przy odpowiednio dobranych ciśnieniach. Dzięki temu można odebrać energię z zimniejszego otoczenia i przekazać ją do wody grzewczej w budynku.

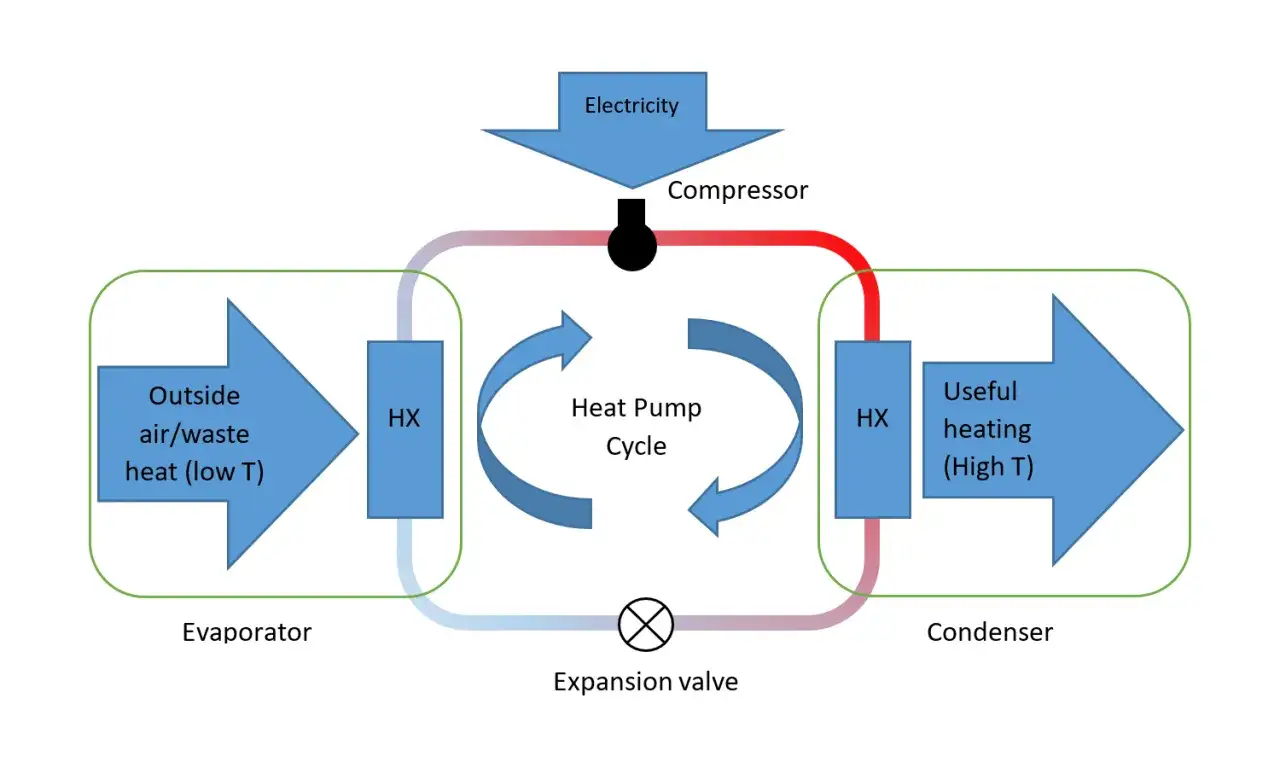

W uproszczeniu cały proces przebiega w czterech krokach: czynnik odbiera energię w parowniku, następnie sprężarka podnosi jego ciśnienie i temperaturę, potem w skraplaczu ciepło trafia do instalacji, a na końcu zawór rozprężny obniża ciśnienie czynnika i przygotowuje go do kolejnego cyklu. To cykliczne parowanie, sprężanie, skraplanie i rozprężanie jest podstawą działania całego systemu.
| Element | Rola | Co warto o nim wiedzieć |
|---|---|---|
| Parownik | Odbiera ciepło z dolnego źródła | To tutaj czynnik chłodniczy zaczyna parować, nawet gdy źródło ma niską temperaturę. |
| Sprężarka | Podnosi ciśnienie i temperaturę czynnika | To najbardziej „pracujący” element układu, dlatego od jego jakości mocno zależy kultura pracy. |
| Skraplacz | Oddaje ciepło do instalacji grzewczej | Tu energia trafia do wody w obiegu c.o. albo do przygotowania c.w.u. |
| Zawór rozprężny | Obniża ciśnienie i temperaturę czynnika | Bez tego cykl nie mógłby zacząć się od nowa. |
| Czynnik chłodniczy | Niesie energię między elementami układu | To medium robocze, które zmienia stan skupienia w odpowiednich warunkach. |
W modelach grzewczo-chłodzących dochodzi jeszcze zawór czterodrogowy, który odwraca kierunek pracy układu. Dzięki temu ta sama technologia może nie tylko ogrzewać, ale też chłodzić budynek, choć nie w każdej instalacji ma to sens użytkowy. Z tej różnicy wynika też pytanie o źródło energii, bo właśnie ono najmocniej wpływa na cały projekt.
Skąd urządzenie bierze ciepło i dokąd je oddaje

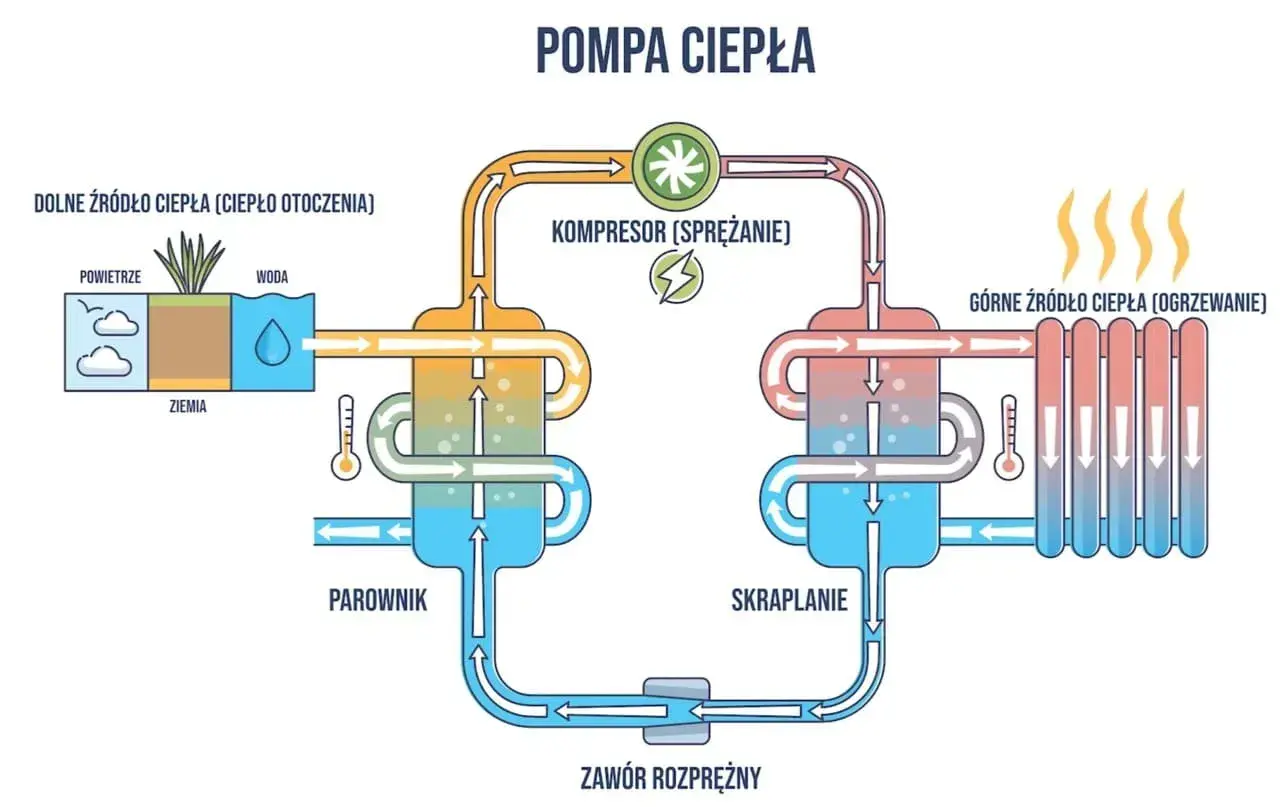

W praktyce mamy dwa pojęcia, które warto od razu uporządkować: dolne źródło to miejsce, z którego pompa pobiera energię, a górne źródło to instalacja, do której to ciepło oddaje. Dolnym źródłem może być powietrze, grunt albo woda, a górnym najczęściej ogrzewanie podłogowe, grzejniki lub zasobnik ciepłej wody użytkowej.
| Typ źródła | Charakterystyka | Najczęstsze zastosowanie |
|---|---|---|
| Powietrze | Najłatwiejsze do wykorzystania, bez odwiertów i kolektorów | Domy jednorodzinne, modernizacje, instalacje, gdzie liczy się prostszy montaż |
| Grunt | Stabilniejsza temperatura źródła, ale wyższe wymagania wykonawcze | Budynek z miejscem na kolektor poziomy albo odwierty pionowe |
| Woda | Bardzo dobry potencjał, ale zależny od warunków hydrogeologicznych | Rzadziej spotykane inwestycje, zwykle po dokładnej analizie działki |
Jeśli chodzi o rozwiązania konstrukcyjne, najczęściej spotkasz monoblok i split. Monoblok ma obieg chłodniczy zamknięty w jednej jednostce, a do budynku trafia już tylko instalacja wodna. Split rozdziela układ na część zewnętrzną i wewnętrzną. To nie zmienia samej zasady działania, ale wpływa na montaż, zabezpieczenia przeciwzamarzaniowe i sposób prowadzenia instalacji.
W praktyce widzę tu jedną ważną zależność: im stabilniejsze źródło ciepła i im niższe temperatury pracy po stronie budynku, tym łatwiej uzyskać sensowny efekt eksploatacyjny. To prowadzi wprost do tematu sprawności, bo katalogowy parametr nie mówi jeszcze wszystkiego.
Dlaczego sprawność zmienia się w ciągu sezonu
W opisach urządzeń często pojawiają się dwa skróty: COP i SCOP. COP to chwilowy współczynnik efektywności, czyli stosunek oddawanej mocy cieplnej do pobranej energii elektrycznej w konkretnym punkcie pracy. SCOP jest sezonowy - pokazuje średnią efektywność w dłuższym okresie i jest dużo bliższy realnym rachunkom niż pojedyncza wartość z laboratorium.
Największe znaczenie ma różnica temperatur między źródłem a instalacją. Gdy pompa ma podnieść wodę do 35°C, pracuje zwykle wyraźnie lżej niż wtedy, gdy musi osiągnąć 55°C albo więcej. Dlatego ogrzewanie podłogowe i niskotemperaturowe grzejniki są dla niej naturalnym partnerem. Im mniejsza różnica temperatur, tym lepsza sprawność.
- Temperatura zasilania instalacji - im wyższa, tym większy wysiłek sprężarki i niższa efektywność.
- Temperatura dolnego źródła - stabilny grunt lub woda pomagają utrzymać lepsze warunki pracy niż zimne powietrze.
- Straty ciepła budynku - słabo ocieplony dom wymusza wyższe parametry, a to obniża sezonowy wynik.
- Hydraulika instalacji - zbyt mały przepływ, źle ustawione zawory albo nieprzemyślany bufor potrafią pogorszyć efekt bardziej, niż wielu inwestorów zakłada.
- Warunki pogodowe - w powietrznych pompach ciepła wilgoć i niska temperatura mogą wymuszać cykle odszraniania wymiennika.
Ten ostatni punkt jest często źle rozumiany. Gdy na zewnętrznym wymienniku pojawia się szron, urządzenie okresowo przechodzi w tryb odszraniania. To normalne zjawisko, szczególnie przy wilgotnej pogodzie w okolicach zera, i samo w sobie nie oznacza problemu z urządzeniem. Dla użytkownika ważniejsze jest to, jak często taki cykl występuje i jak projekt instalacji radzi sobie z tym spadkiem komfortu.
Jak pompa współpracuje z instalacją w domu
Najlepsze warunki ma instalacja, która wymaga niskiej temperatury zasilania. Z mojego punktu widzenia ogrzewanie podłogowe jest tu wzorcowym przykładem, bo pracuje zwykle na parametrach rzędu 30-35°C. Przy dobrze dobranych, większych grzejnikach da się osiągnąć sensowną współpracę także w modernizowanym domu, ale wtedy projekt jest już bardziej wymagający.
| Odbiornik ciepła | Wpływ na pracę pompy | Ocena praktyczna |
|---|---|---|
| Ogrzewanie podłogowe | Niska temperatura zasilania, duża powierzchnia oddawania ciepła | Najbardziej korzystny układ dla efektywnej pracy |
| Nowoczesne grzejniki | Możliwe przy umiarkowanych temperaturach, jeśli są odpowiednio dobrane | Dobry kompromis w wielu modernizacjach |
| Stare, małe grzejniki | Często wymagają zbyt wysokiej temperatury wody | Ryzykowny wariant bez modernizacji instalacji |
Tu pojawia się temat bufora, czyli zbiornika stabilizującego pracę układu. Bufor nie jest obowiązkowy w każdej instalacji, ale bywa pomocny, gdy trzeba poprawić przepływ, ograniczyć taktowanie sprężarki albo odseparować kilka obiegów grzewczych. Taktowanie to zbyt częste włączanie i wyłączanie urządzenia, które obniża komfort pracy i potrafi skracać żywotność podzespołów.
W nowoczesnych systemach pompa ciepła często przygotowuje też ciepłą wodę użytkową. To ważne, bo zasobnik c.w.u. wymaga zwykle wyższej temperatury niż ogrzewanie pomieszczeń, a więc jest dla urządzenia większym obciążeniem niż samo ogrzewanie podłogowe. Dobrze zaprojektowany układ potrafi to jednak obsłużyć bez problemu, jeśli instalator nie pomyli kolejności priorytetów i nie przeszacuje oczekiwań wobec urządzenia.
W układach rewersyjnych można też wykorzystać tę samą technologię do chłodzenia, ale ja traktuję to jako dodatek, nie automatyczny argument sprzedażowy. Sens ma to wtedy, gdy budynek ma odpowiednią instalację i użytkownik rozumie, że chłodzenie płaszczyznowe czy nawiewowe wymaga innych założeń niż ogrzewanie.
Najczęstsze błędy, które psują efekt
Największe problemy zwykle nie wynikają z samej technologii, tylko z projektu albo oczekiwań. Widziałem już instalacje, które na papierze wyglądały dobrze, a w praktyce traciły sens, bo ktoś pominął temperaturę zasilania, bilans strat albo sposób pracy odbiorników. To właśnie te błędy najczęściej decydują o tym, czy pompa ciepła będzie rozsądnym wyborem.
- Dobór urządzenia bez obliczenia strat ciepła budynku.
- Zakładanie, że pompa ma bez problemu zasilić stare grzejniki na wysokiej temperaturze.
- Ignorowanie jakości izolacji przegród, okien i wentylacji.
- Zbyt mały przepływ wody albo źle ustawiona automatyka pogodowa.
- Nieprzemyślane ustawienie jednostki zewnętrznej, zwłaszcza pod kątem hałasu i przepływu powietrza.
- Spodziewanie się, że każda pompa ciepła będzie działać tak samo dobrze w każdym budynku.
W modernizacjach największym błędem jest zwykle próba „wciśnięcia” pompy ciepła do instalacji, która nadal myśli w parametrach dla kotła wysokotemperaturowego. Jeżeli budynek potrzebuje stale bardzo gorącej wody, a instalacja nie została do tego dostosowana, urządzenie będzie pracowało ciężej, drożej i mniej stabilnie. W takich przypadkach lepiej najpierw poprawić układ odbioru ciepła, a dopiero potem dobierać źródło.
Co warto zapamiętać przed decyzją projektową
Jeżeli miałbym zamknąć temat w kilku zdaniach, powiedziałbym tak: pompa ciepła działa dobrze wtedy, gdy ma łatwe źródło poboru energii i niskotemperaturowy odbiór po stronie budynku. Właśnie dlatego tak ważne są: dobra izolacja, rozsądny dobór mocy, odpowiednia hydraulika i właściwy typ odbiorników ciepła.
- Nowy lub dobrze ocieplony dom to dla pompy znacznie lepsze środowisko niż budynek z dużymi stratami energii.
- Ogrzewanie podłogowe zwykle daje najlepszy efekt, bo pozwala pracować na niższej temperaturze zasilania.
- Przy modernizacji najpierw sprawdza się instalację, a dopiero potem wybiera urządzenie.
- Nie oceniaj systemu po jednym parametrze katalogowym - ważniejszy jest SCOP w realnych warunkach pracy.
- Jeśli projekt jest przemyślany, pompa ciepła może pracować spokojnie, bez częstego taktowania i bez nerwowego podbijania temperatury.
Ja zaczynam od prostego pytania: czy budynek i instalacja są gotowe na niskotemperaturową pracę. Jeśli odpowiedź brzmi „tak”, technologia ma bardzo mocne podstawy. Jeśli „nie”, najpierw trzeba poprawić warunki pracy systemu, bo sama zmiana źródła ciepła nie naprawi złego projektu.
