Trójnik w instalacji wygląda niepozornie, ale właśnie od niego często zależy, czy rozgałęzienie będzie pracowało cicho, szczelnie i przewidywalnie. W tym tekście pokazuję, jak czytam tę kształtkę w praktyce: gdzie ma sens, jakie są jej odmiany, jak dobrać materiał i średnicę oraz kiedy lepiej wybrać inne rozwiązanie niż zwykłe odgałęzienie w kształcie litery T.
Najważniejsze rzeczy o kształtce rozdzielającej
- Łączy trzy odcinki rurociągu i tworzy boczne odgałęzienie bez przebudowy całego układu.
- W instalacjach wodnych i grzewczych najczęściej spotkasz wersje równe, redukcyjne, gwintowane, zgrzewane i zaprasowywane.
- Dobór opiera się na średnicy, materiale, ciśnieniu, temperaturze i sposobie łączenia.
- W popularnych systemach PP-R małe elementy kosztują zwykle około 2-10 zł, a mosiężne gwintowane kilkanaście-kilkadziesiąt złotych.
- W kanalizacji grawitacyjnej i w rozbudowanych obiegach grzewczych trzeba uważać na opory miejscowe oraz dostęp serwisowy.

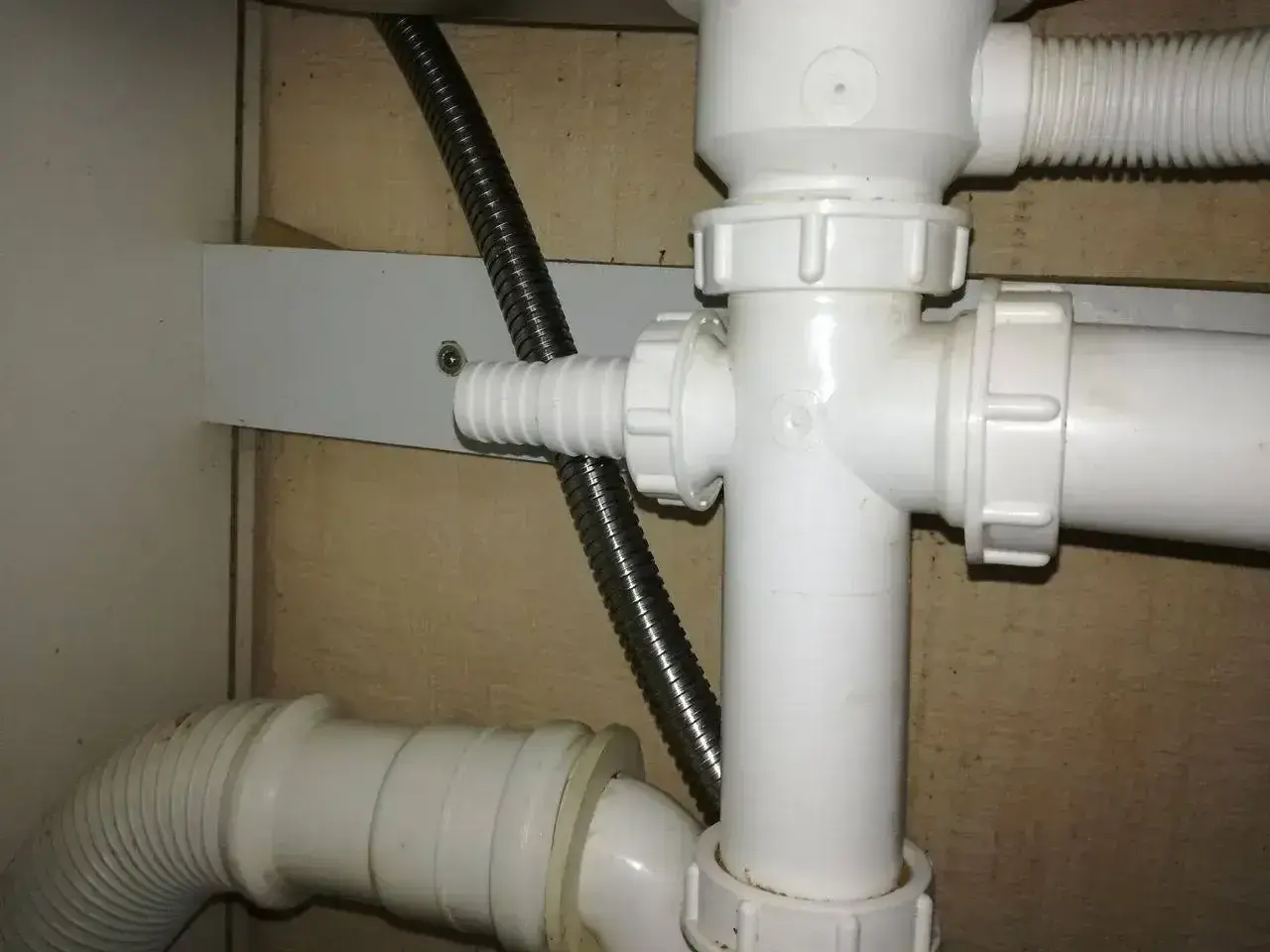

Co robi kształtka rozdzielająca i dlaczego nie jest drobiazgiem
To po prostu element z trzema wylotami, ale w instalacji odpowiada za coś więcej niż tylko połączenie rur. Każde rozgałęzienie zmienia warunki przepływu: pojawia się dodatkowy opór, możliwy spadek ciśnienia i czasem hałas, jeśli średnica albo układ są dobrane zbyt lekko. Dlatego patrzę na tę kształtkę nie jak na detal, lecz jak na punkt, który potrafi ustabilizować albo popsuć pracę całego odcinka.
W praktyce używa się jej w wodzie zimnej i ciepłej, w centralnym ogrzewaniu, w części instalacji technologicznych, a w wybranych układach także w kanalizacji. W każdej z tych sytuacji liczy się trochę co innego: w wodzie ważna jest szczelność i serwis, w grzaniu równowaga hydrauliczna, a w odprowadzaniu ścieków sposób prowadzenia strumienia i odporność na odkładanie osadów. To prowadzi wprost do pytania, jakie odmiany spotyka się najczęściej.
Jakie odmiany spotykam najczęściej
Największy podział robię nie według samego kształtu, tylko według materiału i sposobu łączenia. To właśnie one decydują o trwałości, cenie i o tym, czy montaż będzie szybki, czy będzie wymagał sprzętu i doświadczenia.
| Odmiana | Gdzie sprawdza się najlepiej | Plusy | Na co uważać |
|---|---|---|---|
| Równa | Układy, w których wszystkie gałęzie mają podobny przepływ | Prosta, przewidywalna, łatwa do projektowania | Nie rozwiązuje problemu różnic średnic |
| Redukcyjna | Gdy odgałęzienie ma mniejszą lub większą średnicę niż przewód główny | Oszczędza miejsce i ułatwia dopasowanie średnic | Wymaga sensownego bilansu przepływu, bo łatwo o dodatkowe straty |
| Gwintowana metalowa | Modernizacje, naprawy i miejsca z dostępem serwisowym | Da się ją rozebrać, łatwo wpiąć w istniejący układ | Trzeba dobrać właściwe uszczelnienie i pilnować zgodności materiałów |
| Zgrzewana z PP-R | Instalacje wodne i grzewcze w nowym budownictwie | Jednorodne połączenie, dobra szczelność, rozsądny koszt | Wymaga zgrzewarki, właściwej temperatury i osiowości |
| Zaprasowywana | Systemy wielowarstwowe i szybkie montaże | Tempo pracy i powtarzalność | Zależność od konkretnego systemu i narzędzi |
Jeśli mam wyciągnąć z tego jeden wniosek, to taki: geometria mówi tylko część prawdy. Druga połowa to technologia łączenia, bo to ona decyduje, czy połączenie będzie pewne po latach, czy tylko „ładne na dzień odbioru”.
Jak dobrać średnicę, materiał i klasę pracy
Ja zaczynam od trzech pytań: co płynie, z jaką temperaturą i czy gałąź będzie kiedyś rozbierana. Dopiero później patrzę na cenę. W katalogach systemowych PP-R można spotkać średnice od 16 do 110 mm, a dla takich rozwiązań podaje się zwykle klasy pracy obejmujące wodę zimną, ciepłą i centralne ogrzewanie; w praktyce często pojawiają się wartości rzędu 20 bar dla zimnej wody, 10 bar dla ciepłej i 6 bar dla CO przy maksymalnej temperaturze około 90°C. To nie jest uniwersalna reguła dla każdego wyrobu, ale dobrze pokazuje, że sam kształt nie wystarcza - liczy się też system, do którego element należy.
| Co sprawdzam | Praktyczna zasada | Dlaczego to ważne |
|---|---|---|
| Średnica nominalna | Nie zawyżam jej „na zapas”; odgałęzienie ma wynikać z rzeczywistego przepływu. | Za duży przekrój podnosi koszt i potrafi utrudnić hydraulikę układu. |
| Ciśnienie i temperatura | Sprawdzam kartę katalogową całego systemu, nie tylko samej kształtki. | Ta sama forma może pracować w bardzo różnych warunkach zależnie od materiału. |
| Medium | Inaczej dobieram element do wody użytkowej, inaczej do obiegu grzewczego, a jeszcze inaczej do ścieków. | Nie każdy materiał lub uszczelnienie zniesie ten sam skład chemiczny i temperaturę. |
| Dostęp serwisowy | Jeśli gałąź ma być rozbieralna, wybieram połączenie, które da się bezpiecznie odkręcić lub wypiąć. | Ukryty punkt bez dostępu to później najdroższa część całej instalacji. |
| Kompatybilność systemu | Nie mieszam przypadkowo różnych technologii bez adaptera. | Oszczędność na przejściówce zwykle kończy się poprawką. |
W praktyce projektowej najbardziej lubię prostą zasadę: najpierw warunki pracy, potem typ połączenia, na końcu marka i cena. To oszczędza wiele błędów, zwłaszcza gdy odgałęzienie ma pracować bez nadzoru przez długie lata.
Montaż decyduje o szczelności bardziej niż sam element
Nawet dobra kształtka źle zniesie montaż wykonywany w pośpiechu. Przy zgrzewaniu polipropylenu kluczowe są czystość, osiowość i czas, a w połączeniach gwintowanych - dobre uszczelnienie i brak naprężeń. W systemach PP-R temperatura zgrzewania jest zwykle rzędu 260°C, ale zawsze trzymam się instrukcji konkretnego producenta, bo szczegóły potrafią się różnić.
- Przygotowuję końce rur. Docinam równo, usuwam gratu i pilnuję czystości powierzchni.
- Ustawiam wszystko osiowo. Jeśli elementy są przekoszone, później pojawiają się naprężenia i ryzyko nieszczelności.
- Łączę zgodnie z technologią systemu. Przy zgrzewaniu nie przyspieszam procesu, a przy gwincie nie dociągam „na siłę”.
- Nie chłodzę połączenia na skróty. Przy elementach zgrzewanych nie używam zimnej wody ani sprężonego powietrza do wymuszania stygnięcia.
- Robię próbę szczelności. To najtańszy moment, żeby znaleźć błąd, zanim instalacja zostanie zabudowana.
Tu właśnie wychodzi różnica między montażem „żeby działało” a montażem, który ma przeżyć cały sezon grzewczy bez niespodzianek. A skoro już wiemy, jak ważne jest wykonanie, warto przejść do błędów, które najczęściej psują później całą hydraulikę.
Jakie błędy psują hydraulikę i podnoszą koszty
Najdroższe problemy nie wynikają z samego istnienia rozgałęzienia, tylko z jego złego użycia. Widziałem układy, w których wszystko wyglądało poprawnie na ścianie, a po uruchomieniu zaczynały się szumy, nierówny przepływ i trudne do wyjaśnienia spadki ciśnienia. Najczęściej winne są te same rzeczy:
- Zbyt mała średnica odgałęzienia. Przy większym poborze pojawia się hałas, a na końcu instalacji spada komfort korzystania z wody lub stabilność obiegu.
- Zbyt wiele rozgałęzień blisko siebie. Układ staje się trudniejszy do zrównoważenia, szczególnie w obiegach grzewczych.
- Mieszanie materiałów bez sprawdzenia zgodności. To skraca żywotność połączeń i potrafi uruchomić korozję albo kłopoty z uszczelnieniem.
- Brak dostępu do punktu połączenia. Estetyka na etapie zabudowy nie rekompensuje późniejszego kucia ściany.
- Nieprzemyślany układ w kanalizacji grawitacyjnej. Tam ostra geometria bywa gorsza niż łagodniejsze wejście, bo osady chętnie zatrzymują się w niekorzystnych miejscach.
Jeśli mam wskazać jedną rzecz, która najbardziej różni dobry projekt od przeciętnego, to właśnie to: liczba rozgałęzień nie może być ważniejsza niż zachowanie przepływu. Dopiero kiedy to jest poukładane, można sensownie porównać ceny.
Ile to kosztuje i kiedy dopłata ma sens
Na rynku polskim rozpiętość cen jest spora, ale w popularnych rozmiarach da się zobaczyć dość czytelny układ. Mały element PP-R 16 mm kosztuje około 2 zł, ocynkowane gwintowane wersje w rozmiarach 1/2" - 1" mieszczą się zwykle w kilku do kilkunastu złotych, a mosiężne odpowiedniki najczęściej kosztują kilkanaście lub kilkadziesiąt złotych za sztukę. Z mojego punktu widzenia to dobrze pokazuje, że cena rośnie razem z materiałem, średnicą i wygodą montażu.
| Wariant | Orientacyjna cena | Kiedy ma sens |
|---|---|---|
| PP-R 16 mm | około 2 zł/szt. | Proste odgałęzienia w systemach zgrzewanych, zwłaszcza w nowych instalacjach |
| Ocynk gwintowany 1/2"-1" | około 4-10 zł/szt. | Modernizacje i miejsca, gdzie ważna jest rozbieralność połączenia |
| Mosiądz 1/2"-1" | około 10-25 zł/szt. | Gdy liczy się trwałość, lepsza jakość gwintu i większy spokój eksploatacyjny |
| Większe średnice i wersje specjalne | wyraźnie więcej | Instalacje, w których koszt elementu jest tylko częścią całego budżetu |
Ja dopłacam tam, gdzie element będzie schowany, narażony na temperaturę albo pracuje w układzie, którego nie chcę poprawiać po roku. Wtedy różnica kilku czy kilkunastu złotych jest niczym wobec kosztu robocizny, przestoju i ponownego odtwarzania wykończenia. Z takiego podejścia wynika też ostatnia rzecz: nie każde rozgałęzienie warto robić tak samo.
Gdzie takie rozgałęzienie naprawdę pracuje najlepiej
Najlepiej czuję się z nim tam, gdzie przepływ jest przewidywalny: przy rozdziale wody zimnej i ciepłej, w prostych gałęziach c.o. oraz w punktach, które mają być możliwe do dalszej rozbudowy. Gdy odgałęzień robi się dużo i cały układ ma działać cicho oraz równo, zaczynam myśleć raczej o rozdzielaczu albo o zmianie geometrii prowadzenia rur.
W kanalizacji grawitacyjnej i w odcinkach, gdzie transportowane są zanieczyszczenia, ostrożniej traktuję ostrą geometrię włączenia. Tam łagodniejszy tor przepływu zwykle daje lepszy efekt niż upychanie kolejnej kształtki T na siłę, bo osady i zawirowania potrafią zrobić więcej szkody niż oszczędność na samym elemencie.
Dobrze dobrany trójnik oszczędza czas przy montażu, ale jeszcze bardziej oszczędza czas przy serwisie. Jeśli projekt ma działać długo i bez niespodzianek, najpierw sprawdzam medium, temperaturę, ciśnienie i dostęp, a dopiero później cenę samej kształtki.
