Stal nierdzewna 1.4404, znana też jako X2CrNiMo17-12-2 lub 316L, to jeden z najbardziej praktycznych gatunków do środowisk korozyjnych, zwłaszcza tam, gdzie liczy się spawanie, higiena i przewidywalna trwałość. W tym tekście wyjaśniam, z czego ten materiał wynika, jakie ma parametry, gdzie faktycznie działa dobrze i kiedy lepiej nie traktować go jako uniwersalnego rozwiązania. To ważne, bo w projektach przemysłowych drobna pomyłka w doborze gatunku szybko zamienia się w korozję, reklamacje albo niepotrzebny koszt.
Najważniejsze fakty, które warto znać od razu
- To austenityczna stal nierdzewna z molibdenem i bardzo niskim węglem, więc dobrze znosi spawanie i ma wyraźnie lepszą odporność na chlorki niż 304L.
- Typowy skład to m.in. 16,5–18,5% chromu, 10–13% niklu i 2,0–2,5% molibdenu.
- W stanie wyżarzonym ma zwykle granicę plastyczności około 200 MPa, a moduł sprężystości około 200 GPa.
- Sprawdza się w przemyśle spożywczym, chemicznym, farmacji, instalacjach wodnych i środowiskach przybrzeżnych.
- Nie jest najlepszym wyborem przy bardzo agresywnych chlorkach, szczelinach i wysokiej temperaturze, gdzie duplex lub wyższe stopy dają większy margines.
- Najwięcej błędów wynika nie z samego gatunku, tylko z jakości spoiny, zanieczyszczeń powierzchni i złego doboru materiału dodatkowego.
Co oznacza to oznaczenie i dlaczego jest tak często wybierane
To oznaczenie mówi więcej, niż widać na pierwszy rzut oka. Litera X wskazuje stal wysokostopową, 2 oznacza niską zawartość węgla, a część CrNiMo17-12-2 opisuje mniej więcej układ stopowy: chrom, nikiel i molibden w proporcjach, które budują odporność na korozję i poprawiają zachowanie podczas spawania.
W praktyce projektowej ten gatunek traktuję jako rozsądny kompromis między odpornością chemiczną, łatwością obróbki i dostępnością. Najczęściej spotkasz go jako 316L, a w specyfikacjach europejskich właśnie jako X2CrNiMo17-12-2. To nie jest detal kosmetyczny: przy zamówieniach i odbiorach materiału zgodność z normą oraz certyfikatem ma znaczenie, bo dwa wyroby opisane podobnie mogą różnić się wymaganiami odbiorowymi albo postacią dostawy.
Najprościej mówiąc, to stal dla sytuacji, w których zwykłe gatunki austenityczne zaczynają przegrywać z chlorkami, kondensatem, środkami myjącymi albo środowiskiem morskim, ale jeszcze nie ma sensu od razu wchodzić w dużo droższe stopy specjalne. Z tego właśnie wynika jej popularność, a dalej przechodzę do tego, co realnie robi różnicę: do składu chemicznego.
Skład chemiczny decyduje o odporności
Jeśli mam wskazać jeden powód, dla którego ten materiał jest tak użyteczny, to jest nim zestaw dodatków stopowych. Chrom buduje warstwę pasywną, nikiel stabilizuje austenit, a molibden wyraźnie poprawia odporność na wżery i korozję szczelinową. Właśnie dlatego ten gatunek lepiej znosi chlorki niż klasyczne 304L.
| Składnik | Typowy zakres [%] | Znaczenie praktyczne |
|---|---|---|
| Chrom (Cr) | 16,5–18,5 | Tworzy pasywną warstwę ochronną i odpowiada za podstawową odporność korozyjną. |
| Nikiel (Ni) | 10,0–13,0 | Stabilizuje austenit, poprawia plastyczność i ułatwia obróbkę. |
| Molibden (Mo) | 2,0–2,5 | Podnosi odporność na pitting i korozję szczelinową, szczególnie w obecności chlorków. |
| Węgiel (C) | ≤ 0,03 | Obniża ryzyko sensybilizacji, czyli osłabienia odporności przy granicach ziaren po spawaniu. |
| Mangan (Mn) | ≤ 2,0 | Dodatek technologiczny, wspierający proces wytwarzania i własności materiału. |
| Krzem (Si) | ≤ 1,0 | Wspomaga proces odtleniania i stabilność produkcji stali. |
| Fosfor (P) | ≤ 0,045 | Jego nadmiar pogarsza udarność i jakość materiału. |
| Siarka (S) | ≤ 0,015 | W niskim poziomie nie szkodzi odporności; wyższy udział bywa stosowany tylko w wariantach pod obróbkę skrawaniem. |
| Azot (N) | ≤ 0,10 | Pomaga ustabilizować własności i może poprawiać odporność na korozję lokalną. |
W materiałach katalogowych spotyka się też PREN około 24, czyli wskaźnik opisujący względną odporność na korozję wżerową. To nie jest liczba magiczna, ale praktyczny skrót myślowy: 316L wypada wyraźnie lepiej niż 304L, choć nadal nie dorównuje duplexom czy superduplexom w najcięższych środowiskach.
Sam skład pokazuje już, dlaczego ten gatunek jest tak często wybierany do instalacji technicznych, ale ostateczna decyzja projektowa zależy też od obciążeń i temperatury, więc przechodzę do zachowania materiału w pracy.
Jak zachowuje się w obciążeniu i temperaturze
W codziennej praktyce nie wystarczy powiedzieć, że stal „jest nierdzewna”. Trzeba jeszcze wiedzieć, czy zachowa sztywność, jak reaguje na ciepło i czy da się ją przewidywalnie formować oraz spawać. Tutaj ten gatunek wypada dobrze, ale nie należy oczekiwać od niego cudów w zakresie wytrzymałości konstrukcyjnej.
| Właściwość | Typowa wartość | Co to oznacza w praktyce |
|---|---|---|
| Gęstość | 7,9 g/cm³ | To klasyczna wartość dla stali nierdzewnych austenitycznych. |
| Moduł sprężystości | 200 GPa | Sztywność jest podobna jak w innych stalach austenitycznych; o odkształceniach decyduje przede wszystkim geometria elementu. |
| Przewodność cieplna | 15 W/mK | Materiał odprowadza ciepło słabiej niż stal węglowa, więc łatwiej go przegrzać podczas spawania. |
| Współczynnik rozszerzalności liniowej | około 16–18 × 10⁻⁶/K | Przy podgrzaniu daje większe odkształcenia niż stal niskostopowa, więc trzeba to uwzględnić w tolerancjach i detalach połączeń. |
| Granica plastyczności | około 200 MPa | To materiał odporny korozyjnie, ale nie „mocny” w sensie wysokiej nośności. |
| Wytrzymałość na rozciąganie | około 530–680 MPa | Wystarczająca dla wielu wyrobów procesowych i konstrukcyjnych, o ile nie projektujesz pod wysokie obciążenia nośne. |
| Stan powierzchni po obróbce | praktycznie niemagnetyczny, po zgniocie może lekko reagować na magnes | To normalne dla stali austenitycznych i nie oznacza automatycznie błędu materiałowego. |
Najważniejszy wniosek jest prosty: to gatunek bardzo użyteczny, ale nie dlatego, że wygrywa siłą. Wygrywa odpornością, plastycznością i przewidywalnością zachowania po spawaniu. Przy projektowaniu warto patrzeć na detal połączenia, odprowadzenie ciepła i ryzyko zastoju medium, bo to właśnie te czynniki zwykle decydują o realnej trwałości.
Jeśli ten zestaw liczb wydaje się umiarkowany, to dobrze odczytujesz materiał. Jego przewaga ujawnia się najlepiej tam, gdzie liczy się czystość, kontakt z mediami i trwałość powierzchni, więc przechodzę do zastosowań.
Gdzie ten gatunek sprawdza się najlepiej
Największy sens widzę tam, gdzie materiał ma jednocześnie pracować, być łatwy do czyszczenia i nie sprawiać problemów podczas spawania. Właśnie dlatego ten gatunek jest tak mocno obecny w instalacjach procesowych, a nie tylko w „ładnych” elementach wykończeniowych.
- Przemysł spożywczy i napojowy - zbiorniki, rurociągi, armatura i elementy myte w systemach CIP. Tu liczy się higiena, odporność na środki myjące i możliwość uzyskania dobrej powierzchni.
- Farmacja i biotechnologia - rurociągi, złącza, komponenty procesowe. W tym środowisku ważna jest czystość powierzchni, stabilność po spawaniu i łatwość pasywacji.
- Chemia i transport mediów agresywnych - zbiorniki, cysterny, armatura, przewody. Gatunek dobrze znosi umiarkowanie agresywne środowiska, szczególnie tam, gdzie pojawiają się chlorki.
- Środowiska przybrzeżne - elementy narażone na mgłę solną i kontakt z wodą morską. Tu zyskujesz więcej niż na 304L, choć nadal trzeba uważać na szczeliny i wodę stojącą.
- Architektura i infrastruktura - balustrady, okładziny, detale fasadowe, elementy narażone na podwyższoną wilgotność. Po polerowaniu wygląda dobrze, ale estetyka nie powinna przysłaniać warunków pracy.
W takich zastosowaniach materiał działa najlepiej, gdy medium jest korozyjne, ale nie ekstremalne. Jeżeli mówimy o silnych kwasach, wysokich temperaturach albo bardzo agresywnych chlorkach, sama odporność 316L może już nie wystarczyć, dlatego w następnym kroku pokazuję granice tego wyboru.

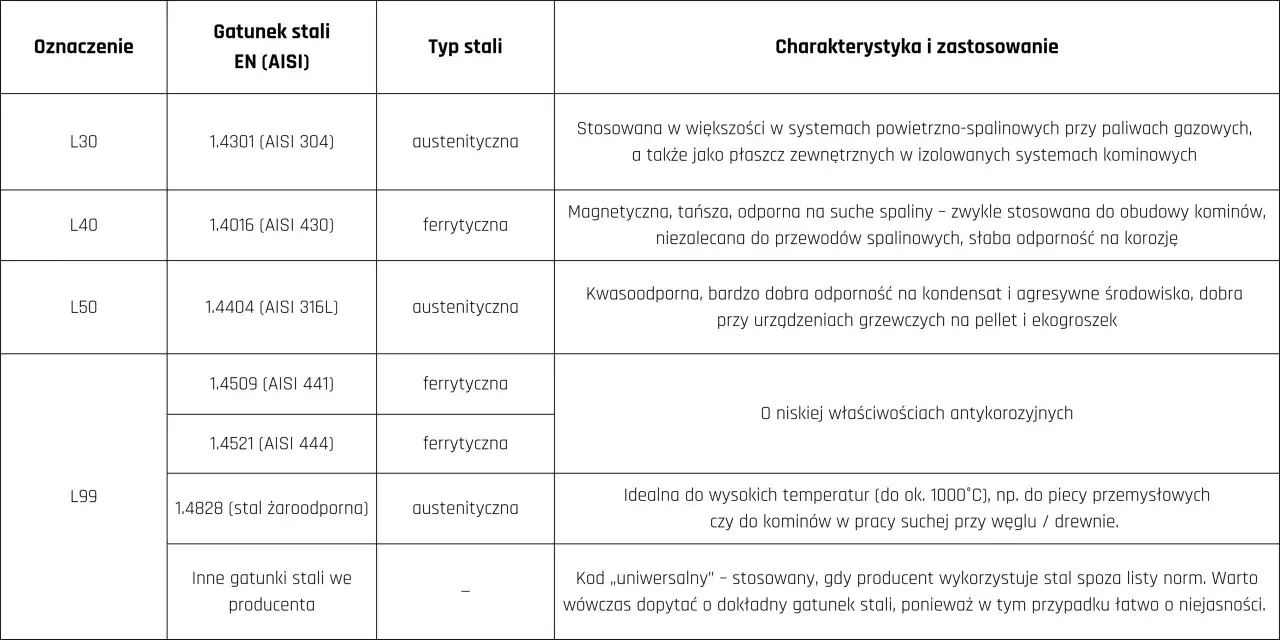

Kiedy lepiej sięgnąć po inny gatunek
Ten punkt jest ważny, bo zbyt często spotykam się z myśleniem: „skoro to stal nierdzewna, to wystarczy”. Nie wystarczy. Dobór materiału zależy od temperatury, stężenia chlorków, obecności szczelin, czasu kontaktu medium z powierzchnią i tego, czy element będzie spawany na dużą skalę.
| Materiał | Kiedy ma sens | W czym wypada lepiej lub gorzej |
|---|---|---|
| 304L / 1.4307 | Łagodniejsze środowiska, mniejsza ekspozycja na chlorki, nacisk na koszt i dostępność. | Jest tańszy i szeroko dostępny, ale słabiej radzi sobie z chlorkami i korozją szczelinową. |
| 316 / 1.4401 | Gdy potrzebujesz podobnej odporności chemicznej, ale spawanie nie jest dominującym kryterium projektu. | Ma wyższy węgiel, więc jest mniej wygodny przy spawaniu i bardziej wrażliwy na zjawiska w strefie wpływu ciepła. |
| Duplex 1.4462 | Elementy nośne, konstrukcje, wyższe obciążenia i potrzeba lepszej odporności na naprężeniową korozję pękaniową. | Ma wyraźnie wyższą granicę plastyczności, ale jest trudniejszy w detalowaniu i nie zawsze potrzebny w prostych instalacjach. |
| 904L / 1.4539 | Bardzo agresywne środowiska chemiczne, wysoka koncentracja chlorków, wymagający przemysł procesowy. | Daje większy margines korozyjny, ale kosztowo i technologicznie bywa przesadą, jeśli środowisko nie jest naprawdę ciężkie. |
Gdy patrzę na dobór materiału bez emocji, ten gatunek najczęściej wygrywa jako kompromis. Nie jest najtańszy, nie jest też najmocniejszy, ale w wielu projektach daje najlepszy stosunek trwałości do komplikacji technologicznych. Jeśli jednak stal ma pracować w środowisku z dużą ilością chlorków i wysoką temperaturą, lepiej od razu rozważyć duplex albo wyższy stopień odporności korozyjnej, niż później ratować projekt po fakcie.
Granice zastosowania zależą więc głównie od środowiska pracy, a nie od samej nazwy gatunku. Następny krok to technologia wykonania, bo właśnie tam najłatwiej niechcący zepsuć dobry materiał.
Spawanie i obróbka bez psucia odporności
To jeden z powodów, dla których ten gatunek jest tak popularny. W stanie wyżarzonym jest dobrze spawalny, a po spawaniu zwykle nie wymaga dodatkowego wyżarzania. To jednak nie znaczy, że można go traktować jak zwykłą stal konstrukcyjną. Przy austenitach najgroźniejsze są przegrzanie, zanieczyszczenie żelazem i zostawienie powierzchni bez odtworzenia pasywacji.
- Ogranicz dopływ ciepła - austenity przewodzą ciepło słabiej niż stal węglowa, więc łatwo o przegrzanie i większe odkształcenia.
- Stosuj wąskie ściegi - spoiny prowadzone cienkimi warstwami zmniejszają ryzyko pęknięć gorących i przegrzania materiału.
- Przy grubszych przekrojach rozważ układ dwustronny - przy elementach powyżej około 12 mm sensowny bywa złącze double-V, bo ogranicza deformacje.
- Nie zanieczyszczaj powierzchni żelazem - szczotki, narzędzia i ścierniwo powinny być nierdzewne, inaczej psujesz pasywację i tworzysz ogniska korozji.
- Po spawaniu usuń zgorzelinę i przebarwienia - pickling, dokładne mycie i odtworzenie warstwy pasywnej mają tu realne znaczenie, nie są kosmetyką.
- Dobierz materiał dodatkowy do środowiska - przy bardziej wymagającej korozji czasem lepiej sięgnąć po nieco wyżej stopowy drut lub elektrodę.
Warto też pamiętać, że po silnym zgniocie materiał może stać się częściowo magnetyczny. To normalne i nie świadczy automatycznie o błędzie. Dla projektanta ważniejsze jest to, czy połączenie zostało wykonane czysto, bez nadmiernego wprowadzenia ciepła i bez pozostawienia zgorzeliny, bo właśnie te błędy najczęściej skracają trwałość instalacji.
Skoro technologia wykonania ma tak duży wpływ na efekt końcowy, sensownie jest jeszcze przed zamówieniem sprawdzić kilka rzeczy. W praktyce oszczędza to więcej problemów niż późniejsze poprawki.
Na co zwracam uwagę przed zamówieniem materiału
W projektach technicznych nie wystarcza sam zapis gatunku. Ja zawsze sprawdzam, czy zamawiany wyrób naprawdę odpowiada warunkom pracy, bo od tego zależy nie tylko trwałość, ale też odbiór inwestycji i późniejsze utrzymanie.
- Dokładna postać wyrobu - blacha, rura, pręt, profil, kształtownik czy wyrób zgrzewany lub bezszwowy.
- Stan dostawy - rozwiązany, wyżarzony, trawiony, polerowany albo w innej obróbce powierzchniowej.
- Certyfikat materiałowy - w zastosowaniach odpowiedzialnych warto wymagać dokumentu 3.1 i spójności z numerem wytopu.
- Środowisko pracy - stężenie chlorków, temperatura, zastoiny medium, szczeliny i miejsce spoin.
- Wymagania higieniczne - jeśli element ma kontakt z produktem, istotne są czystość powierzchni, możliwość mycia i pasywacji.
- Technologia montażu - im więcej spawania, cięcia i szlifowania, tym większe znaczenie ma jakość obróbki końcowej.
To właśnie w takim podejściu widać różnicę między zakupem „jakiejś stali nierdzewnej” a świadomym doborem materiału pod realne warunki pracy. Jeśli te punkty są dobrze opisane, ryzyko rozminięcia się projektu z eksploatacją spada bardzo wyraźnie.
Jak oceniam, czy ten gatunek jest wystarczający
W skrócie: wybieram go wtedy, gdy potrzebuję materiału odpornego, spawalnego i rozsądnego kosztowo, ale nie mam jeszcze powodu, by wchodzić w znacznie droższe rozwiązania. To świetny wybór dla instalacji procesowych, zbiorników, armatury i elementów architektonicznych, o ile środowisko nie jest skrajnie agresywne.
Nie wybieram go bez zastanowienia tam, gdzie w grę wchodzą wysokie chlorki, woda stojąca, szczeliny, bardzo agresywne kwasy albo duże wymagania nośne. W takich przypadkach lepiej od razu przejść na duplex albo stop o wyższej odporności korozyjnej, niż później płacić za przedwczesne uszkodzenia.
Jeżeli mam wskazać jedną rzecz, która najczęściej decyduje o sukcesie, to nie jest nią sam gatunek, tylko dopasowanie materiału do medium, geometrii złącza i jakości wykonania. Właśnie tam zwykle rozstrzyga się, czy stal będzie pracowała latami, czy zacznie sprawiać kłopoty już po pierwszym sezonie.
