Napięcie to jedna z tych wielkości, które trzeba rozumieć, zanim zacznie się projektować, modernizować albo diagnozować instalację elektryczną. W praktyce nie chodzi tylko o definicję z fizyki, ale o to, jak policzyć wartość napięcia, rozpoznać spadki na przewodach i odróżnić obliczenia dla obwodów 230 V od 400 V. Najprostszy wzór na napięcie to U = I × R, ale w realnym obiekcie liczy się też sposób połączenia odbiorników, długość kabla i charakter obciążenia.
Najważniejsze rzeczy do zapamiętania przed obliczeniami

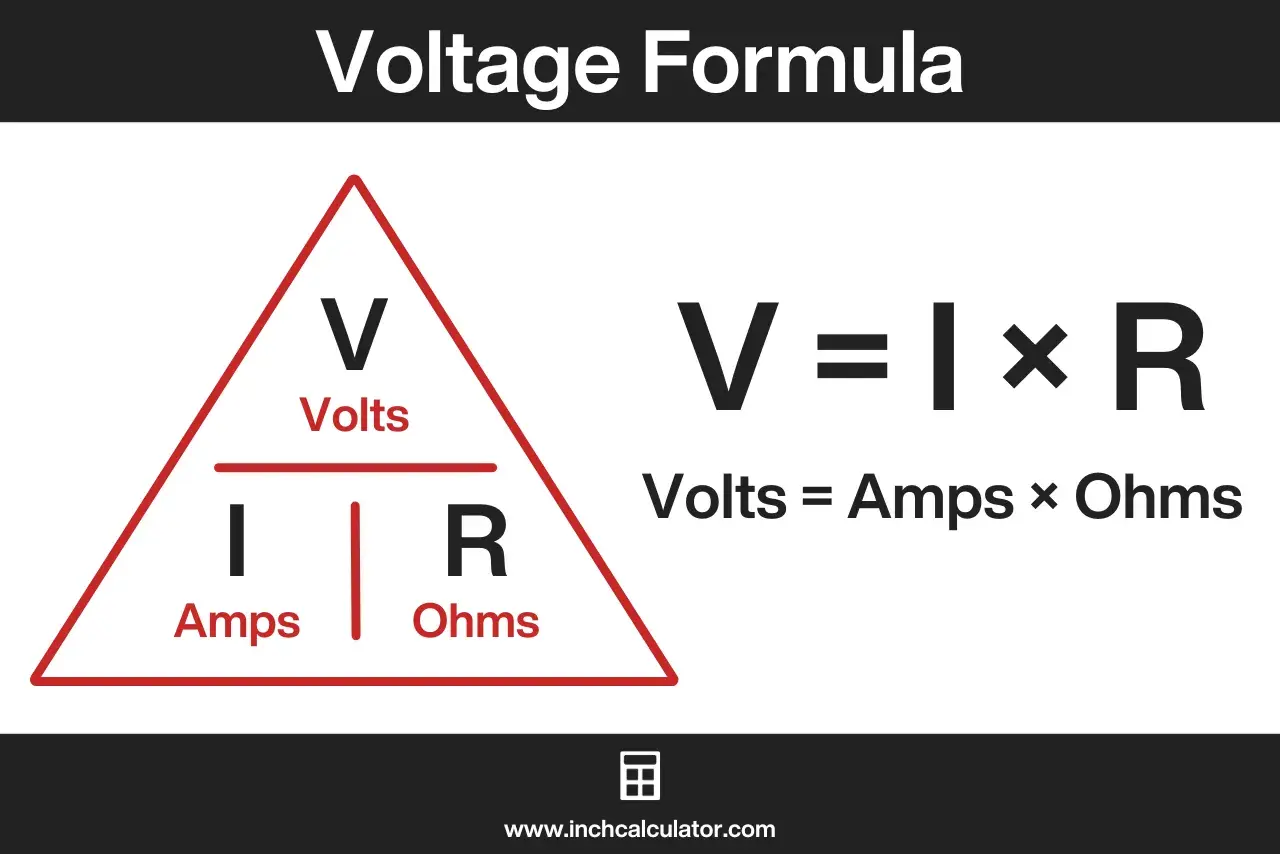

- W obwodach oporowych napięcie liczę z prawa Ohma: U = I × R.
- Jeśli znam moc i prąd, wygodnie używam zależności U = P / I.
- W instalacjach domowych w Polsce typowe wartości to 230 V w jednofazie i 400 V między fazami w układzie trójfazowym.
- Im dłuższy przewód i większy prąd, tym większy spadek napięcia.
- W mierniku trzeba odróżnić pomiar napięcia AC od DC i pamiętać, że napięcie mierzy się równolegle do badanego punktu.
- Przy silnikach, zasilaczach i długich liniach samo prawo Ohma bywa za proste, bo pojawia się impedancja i cos φ.
Co oznacza napięcie w praktyce instalacyjnej
W instalacji elektrycznej napięcie jest różnicą potencjałów, czyli „siłą napędową” obwodu. Dla użytkownika ważniejsze od definicji jest jednak to, że napięcie wpływa na dobór przewodów, zabezpieczeń i odbiorników. W typowej instalacji domowej odbiorniki są połączone równolegle, dlatego każdy z nich ma pracować przy tym samym napięciu, a różnice pojawiają się dopiero na przewodach i stykach. Jeżeli w domu na końcu długiego obwodu pojawia się za duży spadek, urządzenie działa gorzej, a czasem zaczyna się wyłączać albo przegrzewać.
Właśnie dlatego przy projektowaniu nie patrzę na wartość znamionową w oderwaniu od obciążenia i długości trasy kabla. Żeby z tego zrobić użytek, trzeba jeszcze wiedzieć, które równanie stosować w danym układzie.
Najprostsze wzory, które naprawdę się przydają

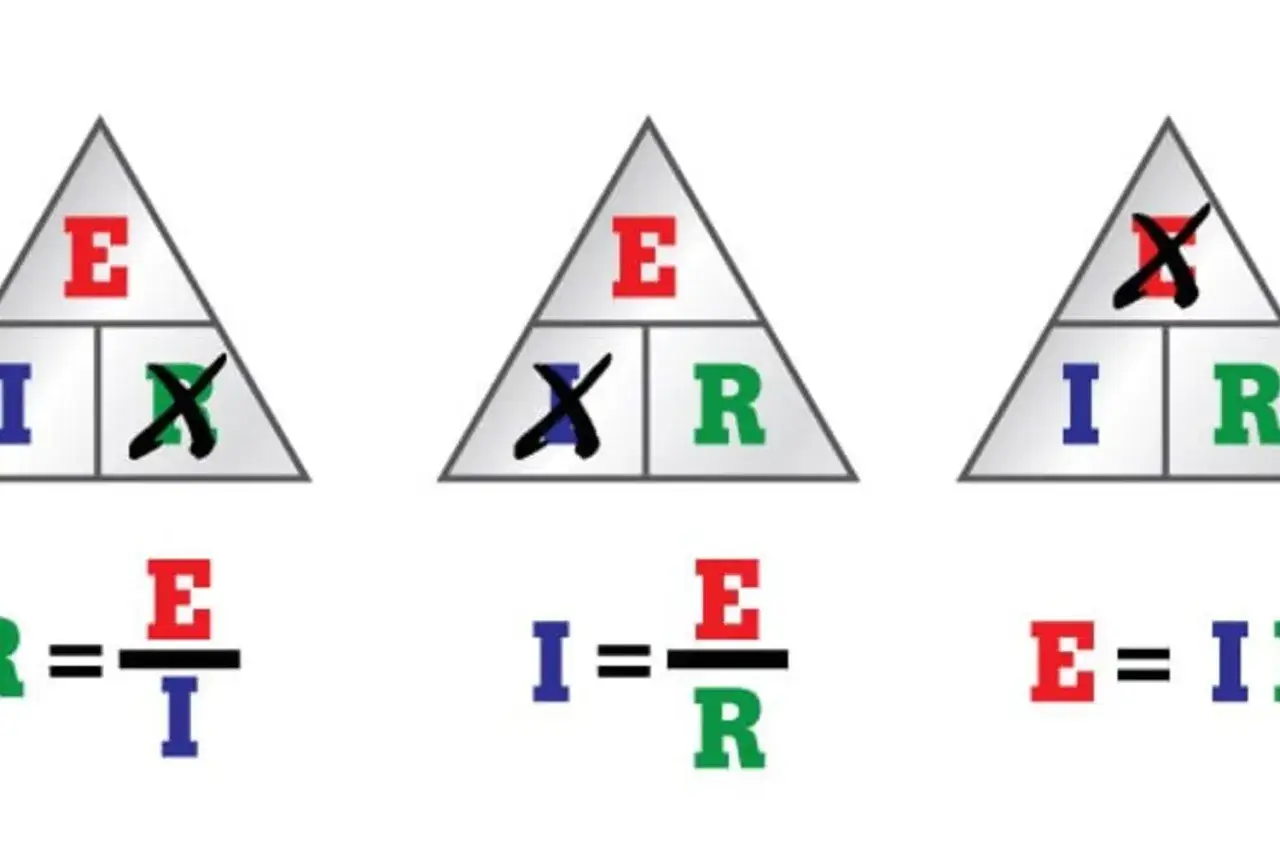

W praktyce nie używam jednego równania do wszystkiego. Inny wzór pomaga, gdy znam natężenie i opór, inny gdy znam moc odbiornika, a jeszcze inny gdy chcę policzyć energię potrzebną do przeniesienia ładunku. Tabela poniżej porządkuje to bez zbędnej teorii.
| Wzór | Co oznacza | Kiedy go używam |
|---|---|---|
| U = I × R | Napięcie jest iloczynem prądu i rezystancji | Najczęściej przy obwodach oporowych, spadku napięcia i prostych zadaniach z instalacji |
| U = W / q | Napięcie to praca przypadająca na jednostkowy ładunek | Gdy chcę zrozumieć definicję fizyczną albo wyjaśnić, skąd bierze się jednostka wolt |
| U = P / I | Napięcie wyliczam z mocy i prądu | Przy odbiornikach, których moc znam z tabliczki znamionowej |
| ΔU = I × R | Spadek napięcia na odcinku przewodu | Przy długich trasach, gdzie liczy się opór kabla i obciążenie |
Jeśli mam do czynienia z obciążeniem czysto rezystancyjnym, sprawa jest prosta. Dla grzałki, rezystora lub żarówki klasycznej prawo Ohma zwykle wystarcza. Gdy w układzie są silniki, transformatory, zasilacze impulsowe albo długie linie, trzeba już pamiętać o impedancji i współczynniku mocy, bo sam opór nie opisuje zachowania obwodu wystarczająco dokładnie. To prowadzi wprost do obliczeń praktycznych, które pokazuję na liczbach.
Jak policzyć napięcie na prostym przykładzie
Najprościej przejść przez obliczenie w trzech krokach: ustalić, co jest dane, wybrać właściwy wzór i dopiero na końcu przeliczyć jednostki. To brzmi banalnie, ale właśnie na jednostkach najczęściej pojawiają się błędy. Gdy ktoś miesza wolty, miliwolty, ampery i miliampery, wynik potrafi odjechać o rząd wielkości.
- Sprawdź, czy znasz prąd, rezystancję albo moc.
- Dobierz wzór do tego, co masz w danych wejściowych.
- Podstaw liczby w tych samych jednostkach i policz wynik.
- Na końcu oceń, czy wynik pasuje do typu instalacji.
Przykład 1 jest czysto oporowy. Jeśli przez rezystor o oporze 46 Ω płynie prąd 5 A, to napięcie wynosi 230 V, bo 5 × 46 = 230. Taki rachunek dobrze pokazuje, że napięcie nie jest „abstrakcyjną wartością z gniazdka”, tylko wynikiem zależności między prądem i oporem.
Przykład 2 jest bliższy realnemu odbiornikowi. Urządzenie ma moc 1200 W i pracuje przy napięciu 230 V. Prąd obliczam ze wzoru I = P / U, więc wychodzi około 5,2 A. To przydatne, gdy chcę dobrać zabezpieczenie albo sprawdzić, czy obwód nie jest przeciążony. Właśnie w takich sytuacjach napięcie przestaje być liczbą z katalogu, a staje się parametrem roboczym całej instalacji.
Jeśli obok obliczeń teoretycznych mierzę napięcie w gnieździe, pamiętam jeszcze o czymś prostym: wynik zależy od tego, czy obwód jest obciążony. Bez obciążenia napięcie może wyglądać dobrze, a po włączeniu czajnika albo grzejnika od razu widać, czy instalacja trzyma parametry. Z tego powodu sam wynik z tabeli nie zamyka tematu, tylko otwiera pytanie o spadek napięcia na przewodach.
Spadek napięcia w przewodach i dlaczego go nie ignorować
W instalacjach najwięcej kłopotów nie robi samo napięcie znamionowe, tylko jego utrata na trasie przewodu. Im dłuższy kabel, im większy prąd i im mniejszy przekrój żyły, tym większy spadek napięcia. W praktyce liczę go tak samo jak zwykłe napięcie na oporze: ΔU = I × R. Różnica polega na tym, że opór kabla zależy od długości, przekroju i temperatury.
Dla przykładu: jednofazowy obwód ma około 30 m w jedną stronę, więc pętla przewodu daje 60 m. Przy miedzianym przewodzie 2,5 mm² opór takiej pętli wynosi w przybliżeniu 0,42 Ω. Jeśli płynie prąd 10 A, spadek napięcia to około 4,2 V, czyli mniej więcej 1,8% z 230 V. To nadal akceptowalny poziom w wielu typowych zastosowaniach, ale już pokazuje, że na końcu długiej linii napięcie nie jest identyczne z wartością przy rozdzielnicy.
Tu właśnie widać praktyczny sens obliczeń. Dwa obwody mogą mieć ten sam odbiornik, ale zupełnie inny efekt końcowy, jeśli jeden jest krótki, a drugi biegnie przez pół budynku. Z tego powodu projektanci patrzą nie tylko na obciążenie, lecz także na trasę, przekrój przewodu i charakter pracy odbiornika.
- Dłuższa trasa = większy opór i większy spadek.
- Większy prąd = szybciej rośnie strata napięcia.
- Większy przekrój przewodu = zwykle mniejszy spadek i lepsza rezerwa.
- Urządzenia wrażliwe na jakość zasilania mogą źle reagować nawet na umiarkowane odchylenia.
W instalacjach domowych i lekkich komercyjnych ten temat wraca częściej, niż wielu osobom się wydaje. Gdy rozumiesz spadek napięcia, łatwiej ocenisz, czy problem leży w samym urządzeniu, czy w torze zasilania. Następny krok to już rozróżnienie standardowych poziomów napięcia w Polsce.
230 V i 400 V w polskich instalacjach
W Polsce w typowej instalacji jednofazowej spotykam 230 V, a w układzie trójfazowym 400 V między fazami. To ważne, bo te wartości nie są zamienne i nie opisują tego samego punktu pomiaru. 230 V dotyczy najczęściej napięcia między fazą a przewodem neutralnym, natomiast 400 V odnosi się do napięcia między dwiema fazami.
| Układ | Typowa wartość | Gdzie się pojawia | Co to zmienia przy obliczeniach |
|---|---|---|---|
| Jednofazowy | 230 V | Oświetlenie, gniazda, mniejsze odbiory | Prąd i spadek napięcia liczę dla jednego toru zasilania |
| Trójfazowy | 400 V | Płyty grzewcze, pompy ciepła, większe silniki, niektóre ładowarki | Trzeba uwzględnić rozkład obciążenia na fazy i sposób połączenia odbiornika |
W praktyce ten podział ma bardzo konkretne skutki. Jeśli dobieram odbiornik jednofazowy, interesuje mnie obciążenie jednej fazy i neutralnego. Gdy analizuję instalację trójfazową, patrzę na równomierność obciążenia, bo nierówne fazy potrafią pogorszyć warunki pracy całego układu. Dla inwestora oznacza to tyle, że sam napis „400 V” na tabliczce nie mówi jeszcze, jak instalacja zachowa się pod obciążeniem.
W obiektach z większą liczbą urządzeń to rozróżnienie decyduje o komforcie pracy, a czasem o opłacalności całego rozwiązania. Z tego powodu nie traktuję napięcia jako pojedynczej liczby, tylko jako element większego układu zasilania, który trzeba czytać razem z prądem i mocą. To prowadzi do najczęstszych błędów, które najłatwiej psują wynik.
Najczęstsze błędy, które psują wynik
W obliczeniach napięcia pomyłki zwykle nie są spektakularne. Są za to podstępne, bo dają wynik „prawie dobry”, a to w instalacjach bywa najgorsze. Najczęściej widzę cztery błędy.
- Mylenie napięcia z natężeniem - napięcie mierzę w woltach, prąd w amperach. To nie są zamienne wielkości.
- Ignorowanie jednostek - 5 A i 5000 mA to to samo, ale 5 Ω i 5 kΩ to już ogromna różnica.
- Liczenie bez uwzględnienia długości przewodu - przy krótkim odcinku błąd jest mały, przy długiej trasie robi się istotny.
- Używanie prostego wzoru tam, gdzie obwód ma charakter indukcyjny lub nieliniowy - dotyczy to m.in. silników i części zasilaczy elektronicznych.
Do tego dochodzi jeszcze jeden problem: pomiar wykonany w złym trybie. Miernik ustawiony na DC nie pokaże poprawnie napięcia sieciowego AC, a pomiar napięcia robi się równolegle do badanego punktu, nie szeregowo. To drobiazg techniczny, ale właśnie takie drobiazgi odróżniają poprawny wynik od przypadkowego odczytu. Jeśli te pułapki są wyeliminowane, zostaje już tylko sensowna kontrola końcowa.
Co sprawdzam przed uznaniem obliczeń za poprawne
Gdy zamykam obliczenie napięcia dla instalacji, zawsze sprawdzam trzy rzeczy. Po pierwsze, czy użyty wzór pasuje do rodzaju obwodu. Po drugie, czy wszystkie dane wejściowe są w tych samych jednostkach. Po trzecie, czy wynik ma sens w realnym układzie, a nie tylko na papierze. To prosty filtr, ale dobrze wyłapuje większość pomyłek.
- Czy wiem, czy obwód jest jednofazowy, czy trójfazowy?
- Czy odczyt dotyczy napięcia znamionowego, czy napięcia na końcu linii?
- Czy odbiornik pracuje w trybie oporowym, czy potrzebuję uwzględnić też impedancję?
- Czy obciążenie nie powoduje zbyt dużego spadku napięcia?
- Czy pomiar był wykonany właściwym zakresem i w poprawnym trybie AC lub DC?
Jeśli odpowiedzi są spójne, obliczenie zwykle nadaje się do decyzji projektowej albo do wstępnej diagnostyki. Jeśli nie, nie przyspieszam na siłę tylko wracam do danych wejściowych, bo w elektryce szybkie założenia kosztują więcej niż dokładne sprawdzenie. To właśnie dlatego przy napięciu liczy się nie sam wynik, ale także kontekst całej instalacji.
To warto mieć z tyłu głowy przy każdym obliczeniu napięcia
Najpraktyczniejsza zasada jest prosta: napięcie oblicza się poprawnie tylko wtedy, gdy wiadomo, w jakim obwodzie i dla jakiego obciążenia ma działać. Sam zapis równania nie wystarczy, jeśli nie uwzględnisz długości przewodu, rodzaju odbiornika i punktu pomiaru.
Jeżeli masz do policzenia prosty obwód oporowy, prawo Ohma zwykle rozwiązuje sprawę w kilka sekund. Jeśli analizujesz instalację w budynku, traktuj napięcie razem ze spadkiem na przewodach, mocą odbiorników i podziałem na fazy. Wtedy wynik jest nie tylko poprawny matematycznie, ale też użyteczny w projekcie i diagnostyce.
W praktyce najbardziej pomaga mi jedno podejście: najpierw rozumiem układ, dopiero potem liczę. Dzięki temu równanie przestaje być szkolnym skrótem, a staje się narzędziem do podejmowania lepszych decyzji przy instalacji elektrycznej.
