W starych instalacjach elektrycznych najwięcej błędów bierze się nie z samego osprzętu, tylko z mylenia pojęć: uziemienia, przewodu ochronnego i układu TN-C. Temat zerowania gniazdka wraca właśnie dlatego, że wiele mieszkań nadal pracuje na rozwiązaniach sprzed lat, a przy remoncie łatwo zrobić coś, co wygląda poprawnie, ale nie daje realnej ochrony. Poniżej wyjaśniam, kiedy taki sposób ochrony ma jeszcze sens, czym różni się od współczesnego uziemienia i co naprawdę warto zrobić podczas modernizacji.
Najważniejsze rzeczy, które trzeba wiedzieć przed ruszeniem starego gniazda
- Zerowanie to historyczny sposób ochrony w układzie TN-C, w którym jeden przewód PEN pełni funkcję ochronną i roboczą.
- Nie jest to to samo co uziemienie; w nowoczesnych instalacjach standardem są osobne przewody PE i N.
- W obwodzie TN-C nie traktuje się różnicówki jako prostego zamiennika ochrony, bo najpierw trzeba poprawnie rozdzielić PEN.
- Sam mostek w gnieździe nie rozwiązuje problemu, jeśli cała instalacja jest stara, przeciążona albo ma słabe połączenia PEN.
- Przed modernizacją potrzebne są pomiary, a nie zgadywanie po kolorze przewodów.
Co naprawdę oznacza zerowanie i czym różni się od uziemienia
Ja rozdzielam te dwa pojęcia od razu, bo w praktyce ich pomylenie prowadzi do najgorszych decyzji remontowych. Zerowanie to rozwiązanie stosowane w starszych instalacjach, w których nie ma osobnego przewodu ochronnego PE, a funkcję ochronną przejmuje przewód PEN. W uproszczeniu chodzi o to, aby przy uszkodzeniu urządzenia prąd zwarciowy był na tyle duży, żeby zabezpieczenie nadprądowe szybko odcięło zasilanie.
Uziemienie działa inaczej. Tu częścią ochrony jest osobny przewód PE oraz cały układ połączeń z uziomem i połączeniami wyrównawczymi. W praktyce nowoczesne gniazdo z bolcem ma ochronę opartą na ciągłym, wydzielonym torze ochronnym, a nie na „pożyczaniu” funkcji neutralnej przez przewód PEN. To ważne rozróżnienie, bo sam bolec w gnieździe nie daje bezpieczeństwa, jeśli nie stoi za nim poprawnie wykonana instalacja.
| Pojęcie | Jak działa | Gdzie spotkasz je najczęściej | Co to znaczy w praktyce |
|---|---|---|---|
| Zerowanie | Ochrona oparta na przewodzie PEN i samoczynnym wyłączeniu zasilania | Stare obwody TN-C | Rozwiązanie historyczne, nadal spotykane w istniejących instalacjach |
| Uziemienie | Ochrona przez osobny przewód PE i uziom | Nowe i modernizowane instalacje | Obecny standard w budownictwie mieszkaniowym |
| TN-C-S / TN-S | Rozdział PEN na PE i N, a potem ich rozdzielne prowadzenie | Większość współczesnych modernizacji | Najbardziej praktyczny kierunek przebudowy |
Z mojego punktu widzenia ta tabela pokazuje sedno problemu lepiej niż wiele opisów technicznych: w starym układzie chodzi o ratowanie sytuacji, a w nowym o realnie zaprojektowaną ochronę. To prowadzi do następnego pytania, czyli kiedy taki układ jeszcze ma sens, a kiedy jest już tylko dziedzictwem starej instalacji.
Kiedy stary układ jeszcze występuje i gdzie kończy się jego sens
W praktyce zerowanie spotyka się głównie tam, gdzie instalacja ma jeszcze układ TN-C, czyli wspólny przewód PEN dla ochrony i pracy. Najczęściej są to starsze mieszkania, lokale w blokach z dawnych lat albo obwody, które nie doczekały się pełnej modernizacji. Sam fakt, że coś „działa”, nie oznacza jednak, że działa dobrze. W instalacji elektrycznej różnica między pozorną a rzeczywistą ochroną bywa bezlitosna.
Są trzy sytuacje, w których muszę być ostrożny:
- gdy w obwodzie nie ma osobnego PE, a przewód ochronny jest zastąpiony mostkiem w gnieździe,
- gdy ktoś planuje tylko wymienić osprzęt, bez sprawdzenia całej trasy zasilania,
- gdy instalacja jest stara, ale obciążenie urządzeń wzrosło i obwód pracuje bliżej granicy swoich możliwości.
W takich warunkach kluczowa jest jedna rzecz: nie wolno traktować starego rozwiązania jako uniwersalnej recepty na bezpieczeństwo. Przy przerwaniu przewodu PEN obudowy urządzeń mogą znaleźć się pod napięciem, a to już nie jest drobna wada, tylko realne zagrożenie porażeniowe. Dlatego sens zerowania kończy się tam, gdzie zaczyna się modernizacja instalacji. I właśnie dlatego warto najpierw rozpoznać, z czym naprawdę mamy do czynienia.
Jak rozpoznać starą instalację i ocenić ryzyko
Najczęściej nie trzeba otwierać pół mieszkania, żeby zorientować się, że instalacja jest stara. Ja zwracam uwagę przede wszystkim na typ obwodu, obecność osobnego przewodu ochronnego i sposób wykonania gniazd. Kolory przewodów są pomocne tylko częściowo, bo w starszych instalacjach nie zawsze odpowiadają dzisiejszym standardom. Sam kolor nigdy nie powinien być jedynym dowodem.
Na co patrzeć w praktyce:
- czy do gniazda dochodzą dwa przewody czy trzy,
- czy w rozdzielnicy widać osobne szyny PE i N,
- czy gniazda mają bolec ochronny, ale za ścianą nie ma osobnego toru ochronnego,

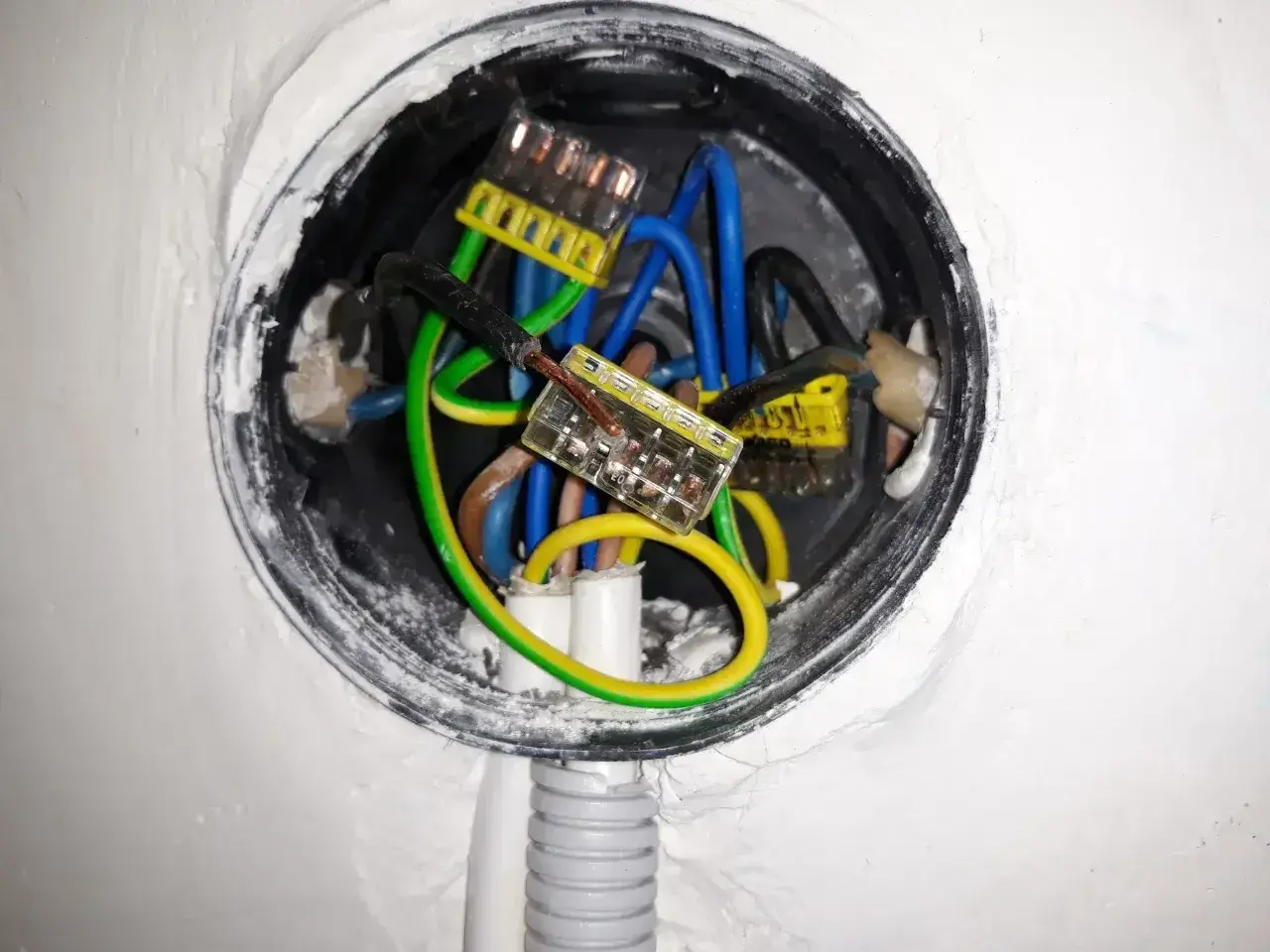

- czy instalacja ma ślady wieloletnich przeróbek, łączeń w puszkach i aluminiowych odcinków przewodów,
- czy w mieszkaniu występują urządzenia o większym poborze prądu, jak piekarnik, pralka, zmywarka czy klimatyzacja.
W starszych lokalach problemem bywa nie tylko sam układ sieci, ale też zużycie mechaniczne. Luźny zacisk, nadpalony styk albo przegrzana puszka potrafią zepsuć ochronę skuteczniej niż brak jednego elementu osprzętu. Dlatego ocena ryzyka nie powinna kończyć się na pytaniu „czy jest bolec?”, tylko raczej „czy cała droga ochronna jest ciągła i pomierzona?”. To naturalnie prowadzi do tematu różnicówki, bo to właśnie ona bywa najczęściej mylona z lekarstwem na wszystko.
Dlaczego różnicówka nie naprawia układu TN-C
To jeden z najczęstszych mitów, jakie widzę przy remoncie mieszkań. Wyłącznik różnicowoprądowy ma sens wtedy, gdy instalacja ma poprawnie wydzielony przewód ochronny PE i przewód neutralny N. W układzie TN-C, gdzie oba zadania łączy przewód PEN, taka ochrona nie pracuje tak, jak oczekuje się od współczesnej instalacji. Innymi słowy: różnicówka nie jest poprawką na błędną architekturę całego toru zasilania.
Jeśli chcesz zapamiętać tylko jedną rzecz, niech będzie ta: najpierw rozdziela się PEN na PE i N, a dopiero potem projektuje się ochronę z użyciem RCD. W nowej lub modernizowanej instalacji punkt rozdziału robi się możliwie wcześnie, zwykle w złączu albo w głównej rozdzielnicy, a rozdzielonych przewodów nie łączy się ponownie. To nie jest detal formalny, tylko warunek bezpieczeństwa.
Z mojego punktu widzenia dobrym skrótem myślowym jest taki: RCD ogranicza skutki wielu uszkodzeń, ale nie zastępuje poprawnego PE, ciągłości PEN ani połączeń wyrównawczych. Gdy tego brakuje, różnicówka może dać złudzenie spokoju zamiast realnej ochrony. Z tego powodu modernizacja powinna iść szerzej niż sama wymiana zabezpieczenia w rozdzielnicy.
Jak wygląda sensowna modernizacja zamiast samego mostka
Jeżeli mam doradzić jedną praktyczną ścieżkę, to jest nią pełne uporządkowanie ochrony, a nie kosmetyka przy jednym gnieździe. W instalacjach stałych przewód PEN musi mieć odpowiedni przekrój, a w praktyce mówi się o minimum 10 mm² Cu lub 16 mm² Al. To ważne, bo właśnie ciągłość i wytrzymałość tego przewodu decydują o skuteczności ochrony w układzie TN-C. W strefie odbiorczej, po rozdziale, prowadzimy już osobno PE i N.
- Najpierw wykonuje się oględziny i pomiary całego obwodu, nie tylko pojedynczego gniazda.
- Następnie ocenia się, czy da się bezpiecznie wydzielić PE i N w rozdzielnicy głównej.
- Potem planuje się wymianę odcinków dwużyłowych na przewody trójżyłowe tam, gdzie to możliwe.
- Dopiero na końcu dobiera się zabezpieczenia nadprądowe i wyłączniki różnicowoprądowe, zwykle 30 mA dla obwodów końcowych.
- Na zakończenie trzeba wykonać pomiar skuteczności ochrony i sprawdzić czas zadziałania zabezpieczeń.
To podejście ma jedną zaletę, którą lubię najbardziej: nie buduje bezpieczeństwa na pozorach. Jeśli wymienisz tylko osprzęt, a zostawisz słaby tor ochronny, problem wróci przy pierwszej awarii. Jeśli zrobisz modernizację od końca instalacji w stronę zasilania, zyskujesz spójny układ, który da się później rozbudowywać bez kombinowania. I właśnie tutaj wchodzą typowe błędy, które niestety widzę regularnie.
Najczęstsze błędy, które widzę przy starych gniazdach
Najgorszy błąd to traktowanie bolca ochronnego jak dekoracji, którą można „podłączyć jakoś na wszelki wypadek”. Drugi, równie częsty, to łączenie PE i N tam, gdzie instalacja już została rozdzielona. Taki ruch niszczy logikę ochrony i może zepsuć pracę RCD. Trzeci problem to wiara, że skoro przewody mają jakieś kolory, to ich funkcja jest na pewno zgodna z dzisiejszym oznaczeniem. W starych instalacjach to zwykle nie działa.
- mostkowanie bolca bez sprawdzenia ciągłości przewodu PEN,
- montaż różnicówki bez rozdziału PEN na PE i N,
- pozostawienie nadpalonych lub luźnych zacisków w puszkach,
- uznanie każdego przewodu w kolorze niebieskim za neutralny,
- modernizacja „na pół”, czyli wymiana gniazda bez sprawdzenia reszty obwodu.
Ja patrzę na takie przeróbki bardzo krytycznie, bo w elektryce półśrodki potrafią być droższe niż pełna naprawa. Jeśli ktoś chce mieć naprawdę bezpieczne gniazdo, musi zadbać o cały łańcuch: od punktu rozdziału, przez przewody, po osprzęt i pomiary. To naturalnie prowadzi do pytania, co zrobić, gdy remont trzeba rozłożyć na etapy.
Co warto zaplanować przy remoncie, żeby nie wracać do problemu
Jeżeli modernizacja ma być etapowa, zacząłbym od obwodów najbardziej obciążonych i najbardziej wrażliwych: kuchni, łazienki, pralni i miejsc, gdzie pracują urządzenia z metalową obudową. Potem sprawdziłbym rozdzielnicę główną, połączenia wyrównawcze i stan przewodu PEN na całej trasie zasilania. W takim układzie nie chodzi o to, żeby „coś było”, tylko żeby kolejne etapy nie psuły tego, co już zostało zrobione wcześniej.
W praktyce dobrze działa prosta zasada: jeśli nie możesz jeszcze zrobić pełnej modernizacji, nie udawaj, że masz nową instalację. Lepiej uczciwie zostawić stary układ do czasu większego remontu niż budować hybrydę, która wygląda nowocześnie, ale zachowuje stare ryzyka. A gdy przyjdzie czas na przebudowę, warto oprzeć się na pomiarach i projekcie, nie na domysłach z forum czy na przypadkowym schemacie z internetu.
Jeśli miałbym zamknąć temat jednym zdaniem, powiedziałbym tak: w starym mieszkaniu nie chodzi o to, by „zrobić zerowanie”, tylko by zdecydować, czy ten obwód jeszcze nadaje się do bezpiecznej pracy, czy lepiej od razu przejść na pełną ochronę z PE, rozdziałem PEN i właściwie dobranym zabezpieczeniem. Właśnie to daje realną różnicę między poprawą wyglądu gniazda a poprawą bezpieczeństwa całej instalacji.
