Dobrze dobrane zabezpieczenie nadprądowe decyduje o tym, czy instalacja wyłączy tylko uszkodzony obwód, czy dopuści do przegrzania przewodu albo rozleglejszej awarii. W tym tekście wyjaśniam, jak działa taki aparat, czym różnią się najpopularniejsze charakterystyki, jak dobrać go do kabla i obciążenia oraz kiedy bezpiecznik topikowy ma przewagę nad wyłącznikiem. Dorzucam też praktyczne błędy, które widzę najczęściej przy projektowaniu i eksploatacji instalacji.
Na dobór wpływają prąd, kabel i zwarcie, nie tylko ampery
- Najpierw sprawdza się obciążenie i przewód - aparat ma pasować do realnego prądu pracy i obciążalności kabla.
- Charakterystyka B, C lub D mówi, jak dużo prądu rozruchowego obwód może „przełknąć” bez zbędnego wyzwolenia.
- Zdolność wyłączania musi być wyższa niż spodziewany prąd zwarciowy w punkcie montażu.
- RCD nie zastępuje ochrony nadprądowej - reaguje na upływ, a nie na przeciążenie czy zwarcie.
- Bezpiecznik i wyłącznik mają inne tempo działania, koszty obsługi i typowe zastosowania.
Co chroni aparat nadprądowy i dlaczego to nie to samo co RCD
W instalacji walczę z dwoma różnymi zagrożeniami: przeciążeniem i zwarciem. Przeciążenie pojawia się wtedy, gdy obwód długo pracuje powyżej swojego prądu znamionowego, więc przewody i zaciski zaczynają się nagrzewać. Zwarcie jest ostrzejsze: prąd skacze gwałtownie, a urządzenie musi odłączyć tor niemal natychmiast, zanim energia uszkodzi izolację lub aparat.
To ważne rozróżnienie, bo wyłącznik różnicowoprądowy działa na innej zasadzie. RCD chroni przed prądem upływu, a nie przed przeciążeniem czy zwarciem, więc w praktyce współpracuje z wyłącznikiem nadprądowym albo z RCBO, jeśli funkcje są połączone w jednym urządzeniu. Gdy ktoś traktuje RCD jako zamiennik ochrony nadprądowej, zwykle kończy się to błędem projektowym albo niepotrzebnym wyzwalaniem obwodu.
Ja najczęściej tłumaczę to tak:
| Zjawisko | Co dzieje się w obwodzie | Jak reaguje aparat |
|---|---|---|
| Przeciążenie | Prąd rośnie umiarkowanie i utrzymuje się za długo | Wyzwolenie po czasie, zwykle przez człon termiczny |
| Zwarcie | Prąd skacze bardzo wysoko w ułamku sekundy | Natychmiastowe odłączenie, zwykle przez człon elektromagnetyczny |
Gdy rozróżnimy te dwa scenariusze, łatwiej zrozumieć, dlaczego wyłącznik nie zachowuje się jak prosty włącznik on/off, tylko jak aparat z dwoma rodzajami reakcji. To prowadzi prosto do tego, jak działa jego wnętrze.
Jak działa wyłącznik i bezpiecznik w praktyce
W klasycznym wyłączniku modułowym pracują dwa mechanizmy. Człon termiczny reaguje na długotrwały wzrost prądu i daje instalacji pewną bezwładność, dzięki czemu krótkie impulsy rozruchowe nie wyłączają obwodu bez potrzeby. Człon elektromagnetyczny działa błyskawicznie przy zwarciu, bo tutaj nie ma miejsca na zwłokę.
Człon termiczny
Najprościej mówiąc, element bimetaliczny nagrzewa się wraz z przepływem prądu i odkształca, aż uruchomi mechanizm wyzwalający. To właśnie on odpowiada za ochronę przed przeciążeniem. W praktyce chroni obwód, gdy grzałki, silniki, zasilacze albo zbyt duża liczba odbiorników pobierają zbyt dużo energii przez dłuższy czas.
Człon elektromagnetyczny
Tu liczy się natychmiastowa reakcja. Przy zwarciu cewka wytwarza pole, które od razu wyzwala styk. Im większy i „twardszy” zwarciowo jest układ, tym szybciej aparat musi przerwać tor prądowy. Właśnie dlatego sama nazwa urządzenia niewiele mówi, jeśli nie wiemy, jaki prąd zwarciowy może pojawić się w konkretnym punkcie instalacji.
Przeczytaj również: Najlepsza ostrzałka do wierteł – uniknij kosztownych błędów
Elektroniczne wyzwalacze w większych aparatach
W większych rozdzielnicach coraz częściej spotykam aparaty z wyzwalaczami elektronicznymi. Dają one więcej nastaw: czas, próg przeciążenia, krótkie opóźnienie i zabezpieczenie zwarciowe. To już nie jest tylko prosty próg, ale zestaw parametrów, które można dopasować do transformatora, linii zasilającej, szyny czy odbiorników o dużym rozruchu.
Bezpiecznik topikowy działa prościej: element topi się pod wpływem energii prądu. Jest jednorazowy, ale za to zwykle ogranicza energię zwarcia bardzo skutecznie, dlatego nadal ma sens w miejscach, gdzie liczy się szybkie odcięcie i małe przepuszczenie energii, na przykład przy wybranych układach mocy lub ochronie elementów półprzewodnikowych. Z tego właśnie wynika różnica w doborze między bezpiecznikiem a wyłącznikiem.
Charakterystyki B, C i D w praktyce
Najczęściej decyduje nie marka aparatu, tylko to, jakiego prądu rozruchowego można się spodziewać. Charakterystyka B reaguje mniej więcej przy 3-5-krotności prądu znamionowego, C przy 5-10-krotności, a D przy 10-14-krotności. To nie jest ranking od „najlepszej” do „najgorszej”, tylko różne tolerancje na chwilowe skoki prądu.
| Charakterystyka | Zakres zadziałania | Gdzie zwykle się sprawdza | Kiedy bywa błędem |
|---|---|---|---|
| B | 3-5 x In | oświetlenie, obwody rezystancyjne, prostsze obwody mieszkaniowe | silniki, transformatory, duże zasilacze z wysokim rozruchem |
| C | 5-10 x In | gniazda, biura, mały przemysł, mieszane obciążenia | gdy rozruch jest naprawdę ciężki i obwód jest krótki, a zwarcie wysokie |
| D | 10-14 x In | silniki, transformatory, układy z bardzo wysokim prądem załączeniowym | gdy nie ma realnej potrzeby dużej tolerancji, bo aparat staje się zbyt „leniwy” |
Ja mam jedną prostą zasadę: nie wybieram wyższej charakterystyki tylko po to, żeby „nie wybijało”. Jeśli obwód wyzwala się bez powodu, problemem może być zły przekrój, za długi przewód, duży prąd rozruchowy albo po prostu źle rozdzielone obciążenie. Sama zmiana B na C czy C na D czasem maskuje symptom, ale nie usuwa przyczyny.
W domach i małych obiektach charakterystyka B albo C zwykle wystarcza, ale przy silnikach, pompach, sprężarkach czy dużych zasilaczach impulsowych trzeba już patrzeć na rzeczywisty prąd rozruchowy, a nie na nazwę odbiornika. Tu właśnie najczęściej wychodzi różnica między dobrym projektem a kompromisem zrobionym „na oko”.
Sama charakterystyka nie wystarcza, bo trzeba ją jeszcze zgrać z przewodem, zwarciem i warunkami montażu.

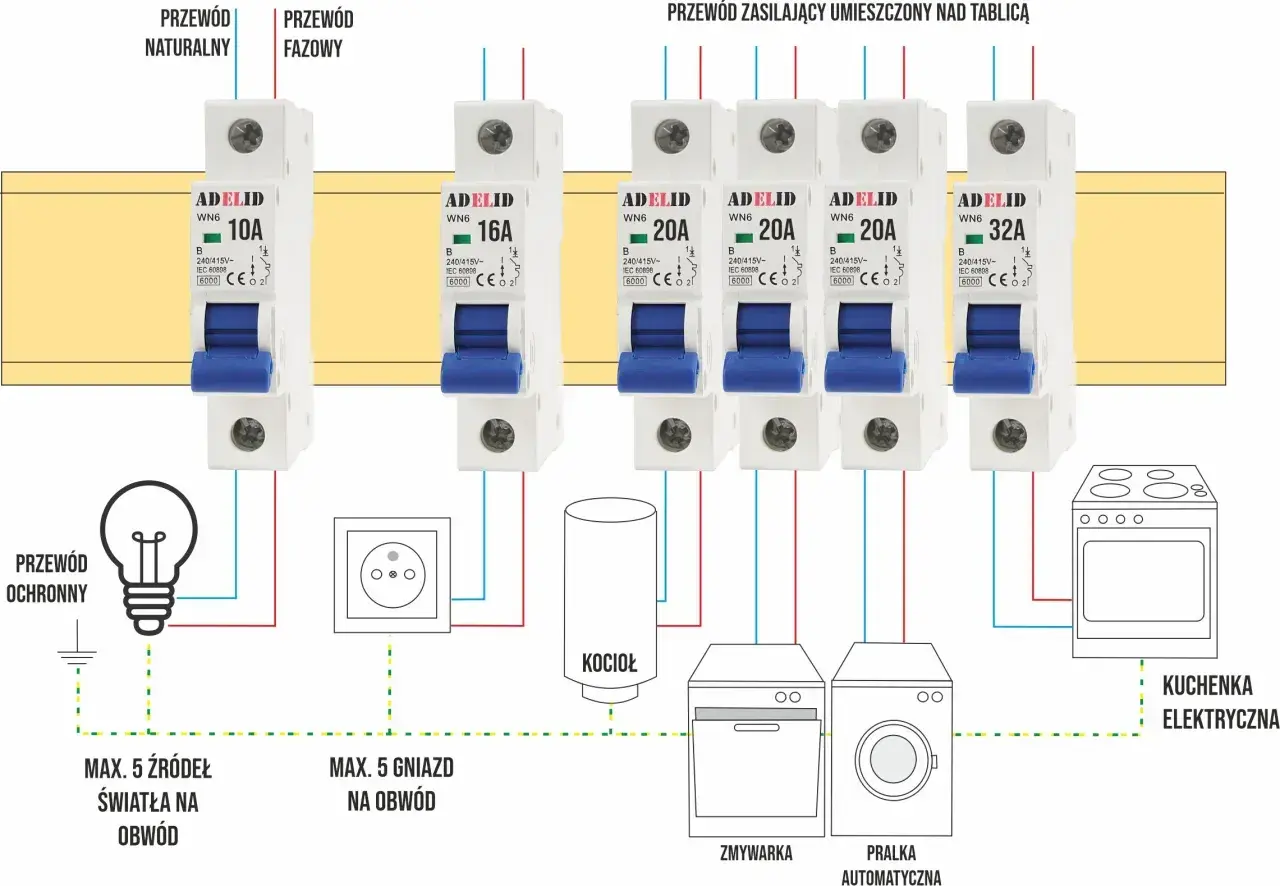

Jak dobrać aparat do przewodu i obciążenia
Na etapie projektu zaczynam od trzech liczb: Ib, czyli prądu obciążenia, In, czyli prądu znamionowego aparatu, oraz Iz, czyli obciążalności prądowej przewodu. W uproszczeniu relacja powinna wyglądać tak: Ib ≤ In ≤ Iz. Jeśli pominie się którykolwiek z tych elementów, instalacja może działać poprawnie tylko pozornie.
| Oznaczenie | Co oznacza | Na co patrzę w praktyce |
|---|---|---|
| Ib | prąd obciążenia | ile naprawdę pobiera obwód przy normalnej pracy |
| In | prąd znamionowy aparatu | czy wyłącznik nie jest za mały ani za duży |
| Iz | obciążalność przewodu | przekrój, sposób ułożenia, temperatura, grupowanie |
| Icn/Icu | zdolność wyłączania | czy aparat wytrzyma spodziewany prąd zwarciowy w punkcie montażu |
| Poles | liczba biegunów | czy trzeba rozłączać też N, czy tylko fazy |
W obwodach końcowych spotyka się często wartości rzędu 6 kA lub 10 kA, a w większych aparatach i bardziej wymagających układach także 15 kA, 25 kA i więcej. Sama liczba nic jednak nie mówi bez porównania ze spodziewanym prądem zwarciowym w danym miejscu.
W praktyce typowy obwód gniazdowy z przewodem miedzianym 2,5 mm² często kończy z aparatem 16 A, ale tylko wtedy, gdy sposób ułożenia i temperatura otoczenia rzeczywiście to pozwalają. Tego nie da się rozstrzygnąć samą pamięcią o „typowych wartościach” z remontów sprzed lat. W rozdzielnicy pełnej aparatów, przy wyższej temperaturze i w wiązkach przewodów, realna obciążalność może spaść i wtedy ten sam przekrój przestaje być tak oczywisty.
W kartach katalogowych warunki odniesienia najczęściej bazują na 30°C, więc w cieplejszej rozdzielnicy albo przy grupowaniu kilku aparatów obok siebie trzeba uwzględnić korekty. To jeden z tych szczegółów, który wygląda niewinnie, a potem tłumaczy dziwne, pozornie losowe wyzwolenia.
Drugie krytyczne kryterium to spodziewany prąd zwarciowy. Jeśli w danym punkcie instalacji możesz mieć 8 kA, aparat o zdolności wyłączania 6 kA nie jest bezpiecznym wyborem, nawet jeśli wszystko inne wygląda poprawnie. Wtedy dobiera się model o wyższej zdolności wyłączania, ogranicza prąd przez układ kaskadowy albo zmienia architekturę ochrony.
W długich liniach liczy się jeszcze impedancja pętli zwarcia, czyli opór toru, którym płynie prąd przy uszkodzeniu. Jeśli jest zbyt wysoka, prąd zwarciowy spada i aparat może nie wyłączyć obwodu w wymaganym czasie.
Na końcu sprawdzam jeszcze selektywność, czyli to, czy przy awarii wyłączy się tylko uszkodzony obwód, a nie cały pion lub pół budynku. W instalacjach biurowych i przemysłowych to bywa ważniejsze niż sama szybkość zadziałania, bo przestój potrafi kosztować więcej niż sam element ochronny.
W obwodach końcowych zwykle spotykam aparaty wg PN-EN IEC 60898-1, a w większych rozdzielnicach i aplikacjach przemysłowych częściej PN-EN IEC 60947-2. To nie jest detal katalogowy dla purystów, tylko realna wskazówka, czy masz do czynienia z prostym aparatem do końcowego obwodu, czy z urządzeniem projektowanym pod bardziej złożoną koordynację.
Kiedy już to mam, dopiero wtedy decyduję, czy lepiej zostać przy wyłączniku, czy przejść na bezpiecznik.
Bezpiecznik topikowy, wyłącznik czy rozwiązanie łączone
Wyłącznik nadprądowy wygrywa tam, gdzie liczy się szybki reset, wygoda serwisu i częste operowanie aparatem. Bezpiecznik topikowy ma przewagę tam, gdzie ważniejsze jest bardzo szybkie ograniczenie energii zwarcia i wysoka odporność na ekstremalne warunki. Oba rozwiązania są poprawne, ale nie pełnią dokładnie tej samej roli.
| Rozwiązanie | Mocne strony | Słabsze strony | Gdzie ma największy sens |
|---|---|---|---|
| Wyłącznik nadprądowy | resetowalny, prosty serwis, dobra kontrola selektywności | zwykle mniejsze ograniczanie energii niż bezpiecznik | większość obwodów końcowych, rozdzielnice budynkowe |
| Bezpiecznik topikowy | bardzo szybkie odcięcie, mała energia przepuszczona | jednorazowy element, wymaga wymiany | układy mocy, półprzewodniki, wybrane instalacje PV i przemysł |
| RCBO | łączy ochronę nadprądową i różnicową w jednym module | nie rozwiązuje problemu doboru samej charakterystyki i selektywności | małe obwody, gdzie miejsce w rozdzielnicy jest ograniczone |
W materiałach producentów często przewija się też pojęcie I²t, czyli energii przepuszczonej przez aparat podczas zwarcia. Im niższa, tym mniejsze obciążenie cieplne kabli i urządzeń po stronie odbioru. To właśnie dlatego bezpieczniki tak często wracają w układach, gdzie sama szybkość wyłączenia nie jest jedynym kryterium.
Ja traktuję to nie jako konkurencję „lepsze-gorsze”, tylko jako wybór między szybkością, kosztami obsługi i wymaganiami konkretnego obwodu. Jeśli ktoś źle interpretuje te różnice, zwykle popełnia kilka bardzo przewidywalnych błędów.
Najczęstsze błędy, które widzę w projektach i remontach
- Dobór „na wszelki wypadek” wyższej charakterystyki - aparat przestaje reagować tak szybko, jak powinien, a kabel może być obciążany dłużej niż zakłada projekt.
- Patrzenie tylko na ampery - sam prąd znamionowy nie wystarczy, jeśli nie sprawdzono zdolności wyłączania i warunków montażu.
- Ignorowanie temperatury i grupowania - w pełnej rozdzielnicy parametry z katalogu nie zawsze działają jak na stole testowym.
- Traktowanie RCD jak zamiennika ochrony nadprądowej - to inna funkcja, która reaguje na upływ, nie na przeciążenie.
- Brak selektywności między zabezpieczeniem głównym a końcowym - jedna usterka potrafi wyłączyć cały obiekt zamiast jednego obwodu.
Najbardziej kosztowny jest zwykle pierwszy i piąty błąd. W praktyce nie chodzi tylko o komfort użytkownika, ale o czas przestoju, trudność lokalizacji uszkodzenia i ryzyko dodatkowego nagrzania przewodów przed odłączeniem. Jeśli mam ograniczony budżet, wolę uprościć rozdzielnicę, ale zachować sensowną koordynację, niż oszczędzić na jednym aparacie i potem płacić za kilkukrotne awarie.
Żeby uniknąć takich wpadek, sprawdzam na końcu jeszcze kilka konkretów przed uruchomieniem.
Co sprawdziłbym przed oddaniem obwodu do pracy
Przed zamknięciem rozdzielnicy robię krótki, ale bezlitosny przegląd. Patrzę, czy prąd znamionowy, charakterystyka i zdolność wyłączania są spójne z projektem, czy zaciski są dokręcone z właściwym momentem, oraz czy opisy obwodów mówią prawdę, a nie tylko wyglądają estetycznie. W obwodach krytycznych dodaję jeszcze kontrolę termowizyjną i test wyzwalania, bo to często wychwytuje problemy, których nie widać gołym okiem.
- Sprawdzam kabel - przekrój, sposób ułożenia i temperaturę otoczenia, bo to one wyznaczają realną obciążalność.
- Porównuję prąd zwarciowy z Icn/Icu aparatu, a nie z „tym, co zwykle się montuje”.
- Oceniam selektywność między głównym a końcowym zabezpieczeniem, szczególnie w większych rozdzielnicach.
- Testuję współpracę z RCD, jeśli oba aparaty pracują w tym samym torze.
- Zostawiam margines montażowy na ciepło, rozbudowę i późniejszy serwis.
Jeśli instalacja jest nietypowa, na przykład obsługuje falowniki, ładowarki EV, UPS-y albo większe silniki, nie opieram się wyłącznie na intuicji. W takich przypadkach najlepsze rezultaty daje połączenie danych producenta, pomiaru w punkcie instalacji i rozsądnej koordynacji ochrony. To właśnie ten etap najczęściej decyduje, czy instalacja będzie działać stabilnie przez lata, czy będzie tylko „formalnie poprawna”.
