Otok uziemiający ma sens wtedy, gdy instalacja ma dostać stabilny punkt odniesienia dla ochrony przeciwporażeniowej, odgromowej i wyrównania potencjałów. Dobrze zaprojektowany układ ogranicza ryzyko przepięć, poprawia pracę zabezpieczeń i daje przewidywalny efekt w gruncie, który nie zawsze jest idealny. W tym tekście pokazuję, kiedy takie rozwiązanie wybrać, jak je wykonać, ile zwykle kosztuje i gdzie najczęściej pojawiają się błędy.
Najważniejsze informacje o otoku uziemiającym
- To rozwiązanie szczególnie dobrze sprawdza się przy istniejących budynkach i wtedy, gdy nie da się wykorzystać uziomu fundamentowego.
- W praktyce układa się je zwykle na głębokości około 0,5-1,0 m i w odległości mniej więcej 1 m od budynku.
- Najważniejsza jest ciągłość, odporność na korozję i poprawne połączenie z GSU, a nie samo zakopanie bednarki.
- W suchym, piaszczystym albo kamienistym gruncie często trzeba dołożyć pręty pionowe lub zmienić koncepcję uziemienia.
- Przy domu jednorodzinnym koszt wykonania zwykle zamyka się w kilku tysiącach złotych, ale wycena mocno zależy od długości obwodu i warunków gruntu.
Kiedy otok ma przewagę nad innymi uziomami
Najczęściej sięgam po otok wtedy, gdy budynek już stoi, a fundamentowy nie został wykonany albo nie mam pewności, że działa tak, jak powinien. To rozwiązanie jest praktyczne przy modernizacji, bo nie wymaga rozkuwania konstrukcji ani wchodzenia w beton, a jednocześnie pozwala stworzyć sensowny punkt wspólny dla instalacji elektrycznej i ochrony odgromowej.
W nowym domu otok też ma swoje miejsce, ale zwykle przegrywa z uziomem fundamentowym, jeśli fundament jest jeszcze dostępny i można go zrobić poprawnie od razu. Wtedy wybór nie jest ideologiczny, tylko inżynierski: fundament daje lepszą trwałość i zwykle niższy opór, a otok bywa planem B albo uzupełnieniem całego układu.
Z mojego punktu widzenia największą zaletą otoku jest przewidywalność na etapie realizacji. Wiem, gdzie biegnie, mogę go obejrzeć przed zasypaniem, łatwiej też rozbudować go o dodatkowe elektrody pionowe. To ważne zwłaszcza tam, gdzie grunt jest nierówny pod względem wilgotności albo ma wyraźnie gorszą przewodność przy powierzchni. Następny krok to zrozumienie, z czego taki układ się składa i dlaczego detal wykonania ma większe znaczenie, niż się zwykle wydaje.

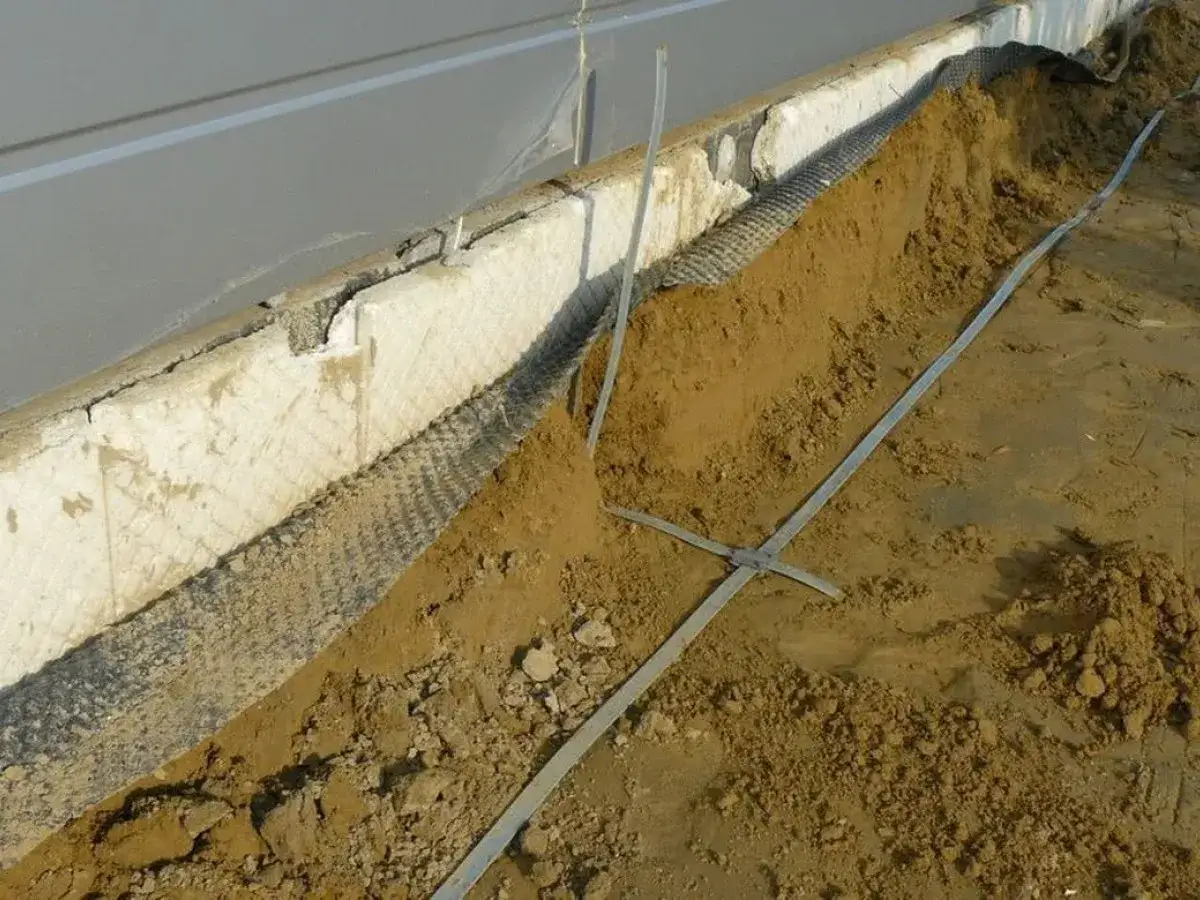

Jak działa uziom otokowy i z czego się go robi
W praktyce to zamknięty pierścień przewodzący, prowadzony wokół budynku i połączony z główną szyną uziemiającą. Jego zadaniem nie jest „zatrzymywanie” prądu, tylko bezpieczne rozproszenie go w ziemi oraz wyrównanie potencjałów pomiędzy instalacją, konstrukcją budynku i elementami ochrony odgromowej.
Najczęściej stosuje się bednarkę stalową ocynkowaną, zwykle o przekroju 30x4 mm, bo jest łatwa w montażu i dobrze współpracuje z typowymi rozwiązaniami budowlanymi. W trudniejszych warunkach gruntowych albo tam, gdzie liczy się wyższa odporność korozyjna, lepiej rozważyć stal nierdzewną lub układ mieszany, ale tutaj nie ma drogi na skróty: materiał trzeba dobrać do gruntu, wilgotności i planowanej trwałości obiektu.
Ważne są też łączenia. To one decydują, czy cały obwód rzeczywiście działa jak jeden układ, czy tylko wygląda dobrze na projekcie. Spaw, zacisk i przepust powinny być dobrane do pracy w ziemi, a miejsca połączeń zabezpieczone tak, aby korozja nie zaczęła pracować szybciej niż sam budynek.
- Bednarka FeZn jest najczęstszym wyborem przy domach jednorodzinnych.
- Stal nierdzewna ma sens tam, gdzie agresja gruntu lub wilgoć są wyraźnie większe.

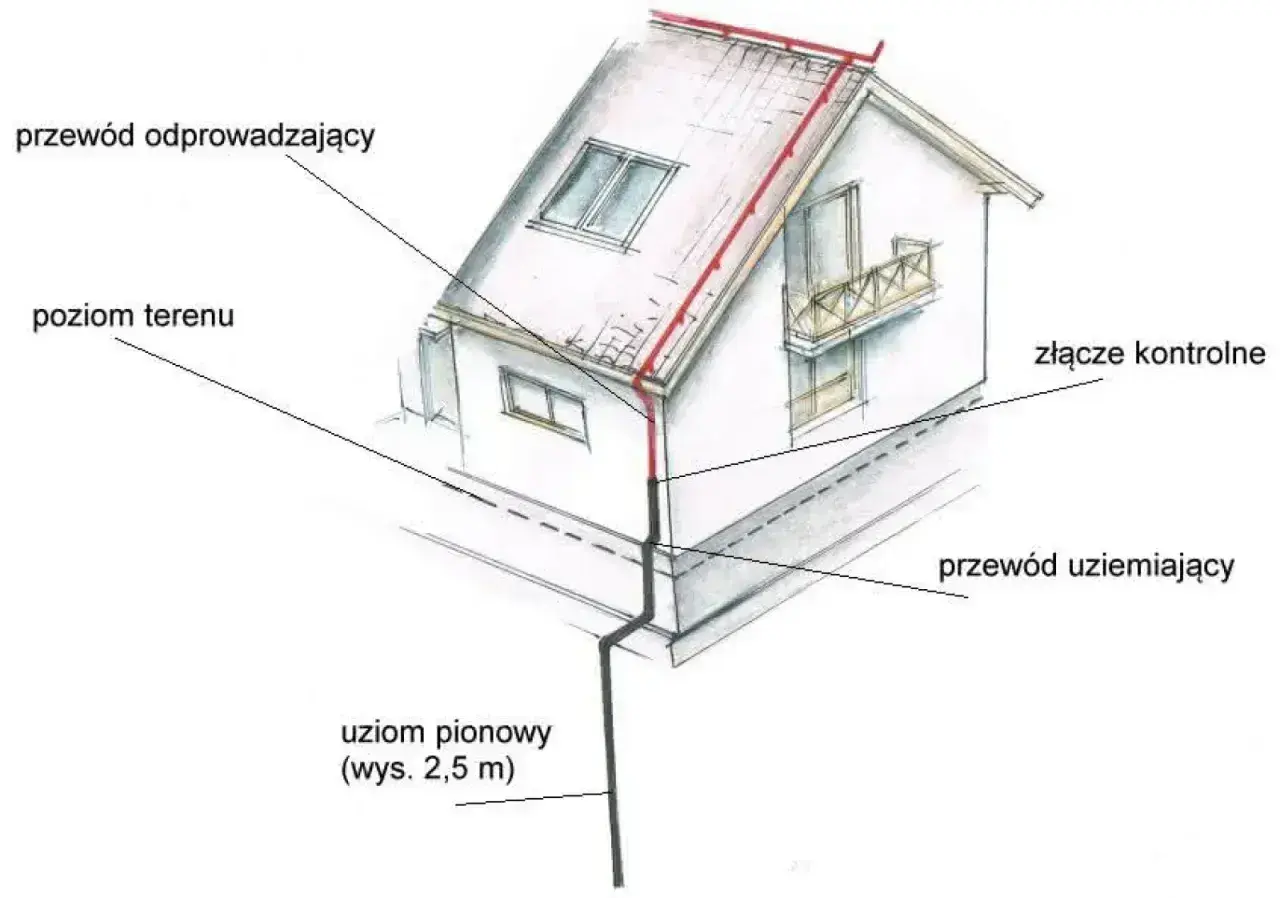

- Złącza kontrolne warto zostawić dostępne do pomiaru, a nie ukrywać „na stałe”.
- Dodatkowe pręty pionowe pomagają, gdy sam pierścień nie daje dobrego wyniku.
Sam materiał nie załatwia jednak sprawy. Żeby układ faktycznie działał, trzeba go dobrze zaprojektować pod grunt i budynek, a nie tylko narysować na szybko na etapie robót ziemnych.
Jak zaprojektować otok bez kosztownych poprawek
Najpierw patrzę na grunt, potem na obrys budynku, a dopiero na końcu na cenę materiału. To odwraca typowe myślenie inwestora, ale oszczędza sporo problemów. Rezystywność gruntu, poziom wilgoci, warunki sezonowe i głębokość przemarzania wpływają na efekt bardziej niż sam fakt, że obwód jest zamknięty.
Głębokość i odległość od budynku
Przyjmuję praktycznie, że otok powinien iść na tyle głęboko, by pracował w stabilniejszej warstwie gruntu, zwykle około 0,5-1,0 m. Równie ważny jest dystans od ściany budynku, najczęściej około 1 m. Zbyt płytkie prowadzenie powoduje większe wysychanie latem i gorszą pracę zimą, a zbyt bliskie ścianie utrudnia późniejsze prace i zwiększa ryzyko kolizji z fundamentem lub izolacją.
Co robi różnicę w gruncie
W piasku, suchym nasypie albo gruncie z dużą ilością kamieni sam pierścień może być za słaby. Wtedy dokładam elektrody pionowe albo koryguję długość układu, zamiast udawać, że „jakoś będzie”. To właśnie etap projektu decyduje, czy finalnie uzyskam sensowną rezystancję, czy tylko poprawny wizualnie wykop.
Przeczytaj również: Jaką pilarkę ukosową wybrać? Sprawdź najlepsze modele i opinie
Jak połączyć go z instalacją
Otok powinien trafić do głównej szyny uziemiającej, czyli GSU, a z niej do połączeń wyrównawczych całej instalacji. GSU to punkt, w którym spotykają się przewody ochronne, uziemienie i najważniejsze elementy wyrównania potencjałów. Dzięki temu obudowy urządzeń, metalowe rurociągi, konstrukcje i ochrona odgromowa nie „żyją” osobno, tylko pracują w jednym układzie.
Z mojego doświadczenia największy błąd popełnia się wtedy, gdy ktoś planuje otok dopiero po zakończeniu prac ziemnych. Wtedy zaczynają się kompromisy, obejścia i skróty, a te w instalacjach uziemiających zwykle kosztują później więcej niż porządny projekt. Żeby lepiej ocenić wybór, warto zestawić otok z dwoma najczęstszymi alternatywami.
Otok, fundamentowy czy szpilkowy w praktyce
| Rozwiązanie | Kiedy ma sens | Mocne strony | Ograniczenia |
|---|---|---|---|
| Otok wokół budynku | Modernizacja, brak pewnego uziomu fundamentowego, potrzeba rozbudowy układu | Łatwy do dołożenia, przewidywalny, dobrze współpracuje z ochroną odgromową | Wymaga miejsca wokół budynku i poprawnego gruntu |
| Uziom fundamentowy | Nowy budynek na etapie fundamentów | Zwykle bardzo trwały, często najlepszy parametrowo, mało podatny na uszkodzenia | Trudny lub niemożliwy do wykonania po zakończeniu budowy |
| Uziom szpilkowy | Mała działka, potrzeba szybkiej poprawy parametrów, grunt warstwowy | Można zejść niżej, szybko się go wykonuje, dobrze działa jako uzupełnienie | Parametry mocno zależą od warstw gruntu i liczby prętów |
Jeśli pytasz mnie o wybór „co jest najlepsze”, odpowiem inaczej: najlepsze jest to rozwiązanie, które pasuje do etapu budowy i warunków gruntu. W nowym domu fundament często wygrywa, w modernizacji otok bywa najbardziej rozsądnym kompromisem, a szpilki są wtedy, gdy trzeba poprawić wynik bez dużej ingerencji w teren.
Ta decyzja zawsze prowadzi do następnego pytania, czyli kosztów. Tu też łatwo o złudzenie, że „to tylko bednarka”, a różnica między prostym i dobrze zrobionym układem bywa odczuwalna już na wycenie.
Ile kosztuje wykonanie i co podbija cenę
W polskich realiach za samą robociznę przy takim uziemieniu spotyka się stawki rzędu około 40-60 zł za metr bieżący. Przy domu jednorodzinnym komplet z materiałem i podstawowym osprzętem bardzo często zamyka się w przedziale mniej więcej 2,5-4,5 tys. zł, ale to nadal tylko punkt odniesienia, nie obietnica.
Najmocniej koszt podbijają trzy rzeczy: dłuższy obwód, trudny grunt i dodatkowe elementy poprawiające wynik, na przykład pręty pionowe albo materiały o wyższej odporności na korozję. Zwykle nie opłaca się ciąć kosztów na złączach, bo właśnie one najszybciej pokazują, czy układ był robiony „na lata”, czy tylko do odbioru.
| Element | Orientacyjny koszt | Co wpływa na cenę |
|---|---|---|
| Bednarka ocynkowana | około 10-20 zł/mb | Przekrój, producent, zakup w rolce lub na metry |
| Złącza i zaciski | około 15-40 zł/szt. | Materiał, certyfikacja, odporność na warunki gruntowe |
| Robocizna | około 40-60 zł/mb | Warunki wykopu, długość obwodu, dostęp do terenu |
| Komplet przy domu jednorodzinnym | około 2,5-4,5 tys. zł | Powierzchnia obwodu, liczba połączeń i korekt |
Jeżeli ktoś proponuje cenę wyraźnie niższą, dopytałbym nie o rabat, tylko o zakres: głębokość, materiał, sposób łączenia i to, czy w cenie są pomiary. W instalacjach elektrycznych taniość bardzo często oznacza przeniesienie problemu na etap użytkowania.
Co sprawdzić przed zasypaniem i odbiorem pomiarów
Zanim wykop zniknie, sprawdzam kilka rzeczy od razu. Pierwsza to ciągłość obwodu, druga to jakość połączeń, trzecia to dostęp do punktu pomiarowego. Jeśli któryś z tych elementów zostanie pominięty, później robi się niepotrzebna loteria.
- Czy układ ma ciągły, zamknięty przebieg bez przypadkowych przerw.
- Czy wszystkie połączenia są wykonane materiałem odpowiednim do pracy w ziemi.
- Czy złącze kontrolne pozostaje dostępne po zasypaniu.
- Czy przewód do GSU jest poprowadzony bez zbędnych załamań i naprężeń.
- Czy przyłącza do ochrony odgromowej i połączeń wyrównawczych są zgodne z projektem.
Sam wynik pomiaru nie powinien być traktowany jak magiczna granica dobra i zła. W praktyce dąży się do możliwie niskiej rezystancji, a przy ochronie odgromowej często myśli się o wartościach poniżej 10 Ω jako o dobrym celu roboczym, ale ostateczne wymagania zależą od projektu i całego układu, nie od jednej liczby zapisanej na kartce.
Jeśli wynik jest słaby, nie poprawiam go intuicją. Najpierw sprawdzam grunt, połączenia i długość obwodu, a dopiero potem dokładam kolejne elektrody albo zmieniam koncepcję. To oszczędza czas i pozwala uniknąć kosztownego „doklejania” rozwiązania po fakcie.
Detale, które robią różnicę po latach
Najbardziej niedoceniany temat to trwałość. Wiele instalacji wygląda dobrze w dniu odbioru, ale po kilku sezonach zaczyna tracić parametry przez korozję, prace ziemne, dosypywanie opaski albo późniejsze przebudowy ogrodu. Dlatego zawsze myślę o otoku nie jak o pojedynczym elemencie, tylko jak o części większego układu ochrony budynku.
Jeżeli w domu ma dojść fotowoltaika, ładowarka do auta, automatyka bramowa, rozbudowana sieć danych albo dodatkowa ochrona przeciwprzepięciowa, dobrze jest zostawić rezerwę na kolejne połączenia już na etapie projektu. To prosty sposób, żeby nie wracać do ziemi za każdym razem, gdy pojawi się nowa technologia.
W praktyce najlepiej działa układ, który jest dobrze opisany, poprawnie pomierzony i logicznie połączony z resztą instalacji. Taki otok nie jest „dodatkiem” do elektryki, tylko jej fundamentem w dosłownym sensie. Jeśli ma być solidny, musi być przemyślany od początku, a nie ratowany w ostatniej chwili.
