Styk ochronny w gniazdku nie jest ozdobą ani detalem montażowym. W praktyce uziemienie w gniazdku bywa skrótem myślowym, który miesza prawdziwe połączenie ochronne PE z dawnym zerowaniem, a to już robi różnicę dla bezpieczeństwa. W tym artykule wyjaśniam, jak odróżnić jedno od drugiego, jak sprawdzić gniazdo bez zgadywania i kiedy sama obecność bolca niczego jeszcze nie przesądza.
Najważniejsze rzeczy, które warto wiedzieć od razu
- Nie sam bolec, lecz cały tor ochronny decyduje o bezpieczeństwie gniazda.
- Przewód PE, dawny PEN i wyłącznik RCD 30 mA pełnią różne funkcje i nie zastępują się nawzajem.
- W starszych instalacjach spotyka się TN-C i zerowanie, ale nie każdy mostek w gnieździe jest poprawny.
- W układzie TT szczególnie ważne są własny uziom i poprawne pomiary, a nie improwizacja przy osprzęcie.
- Prosty tester gniazda pomaga wykryć podstawowe błędy, ale nie daje pełnej odpowiedzi o stanie ochrony.
- Przy sprzęcie klasy I, zwłaszcza w kuchni i łazience, brak ochrony ma realne konsekwencje.

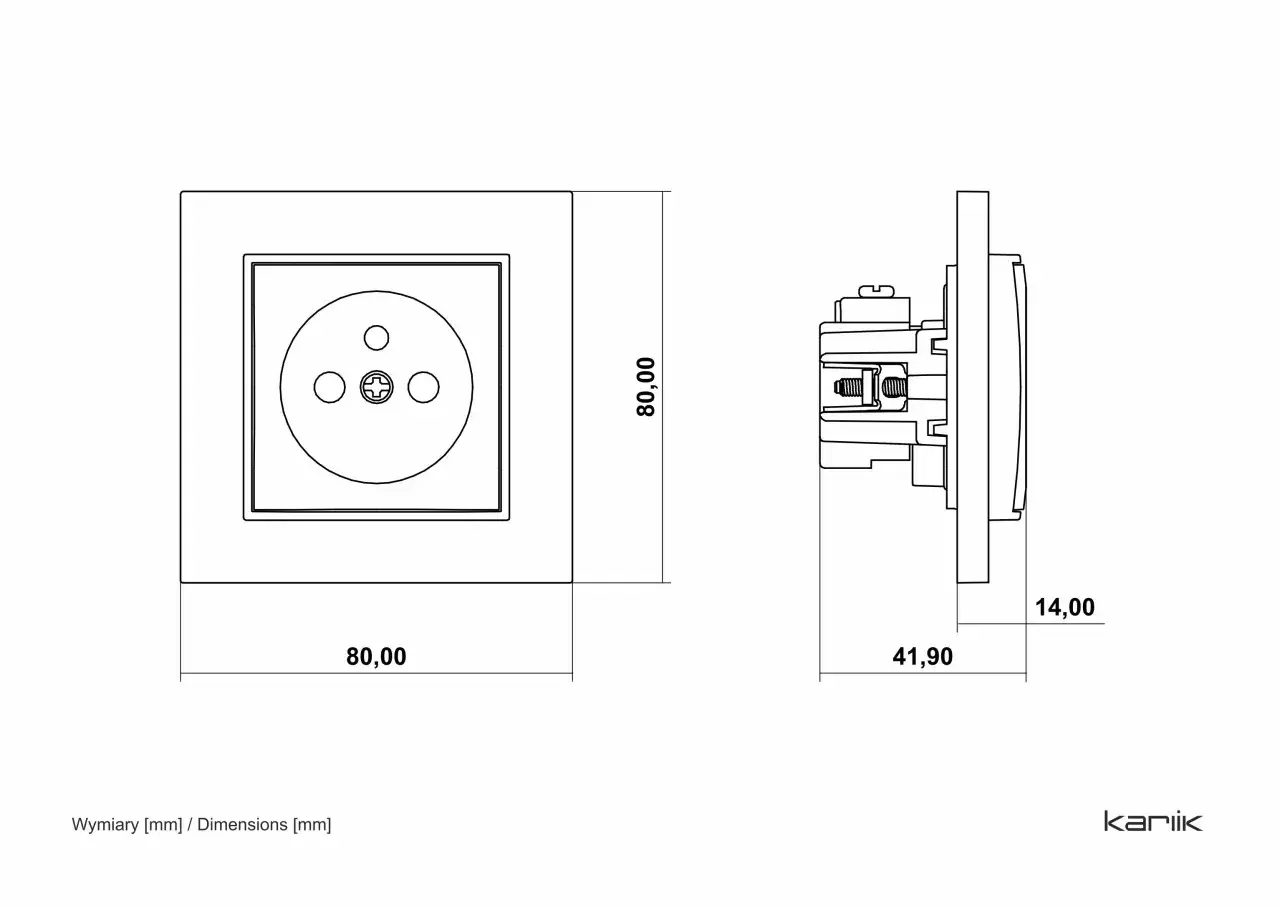

Czym jest styk ochronny i co naprawdę daje
W praktyce chodzi o to, by metalowe elementy urządzenia, które normalnie nie powinny być pod napięciem, miały bezpieczną drogę odprowadzenia prądu awarii. Przewód PE nie służy do zasilania sprzętu; w normalnej pracy ma pozostawać spokojny, a uaktywnić się dopiero wtedy, gdy coś pójdzie nie tak. Dzięki temu zabezpieczenie może odłączyć zasilanie, zanim obudowa pralki czy piekarnika stanie się niebezpieczna w dotyku.
Ja rozdzielam tu trzy rzeczy: bolec w gnieździe, przewód ochronny i uziom budynku. W języku potocznym wrzuca się je do jednego worka, ale projektowo to niebezpieczne uproszczenie. Bolec jest tylko punktem styku, PE jest częścią instalacji, a uziom dotyczy już sposobu, w jaki cały układ współpracuje z ziemią. Żeby wiedzieć, czy ochrona działa, trzeba sprawdzić cały ten tor, a nie samą końcówkę w gnieździe.
To rozróżnienie ma znaczenie zwłaszcza wtedy, gdy gniazdo wygląda poprawnie, ale instalacja w środku jest starsza niż osprzęt na ścianie. Właśnie dlatego nie zatrzymuję się na wyglądzie, tylko idę dalej, do sprawdzenia działania ochrony.

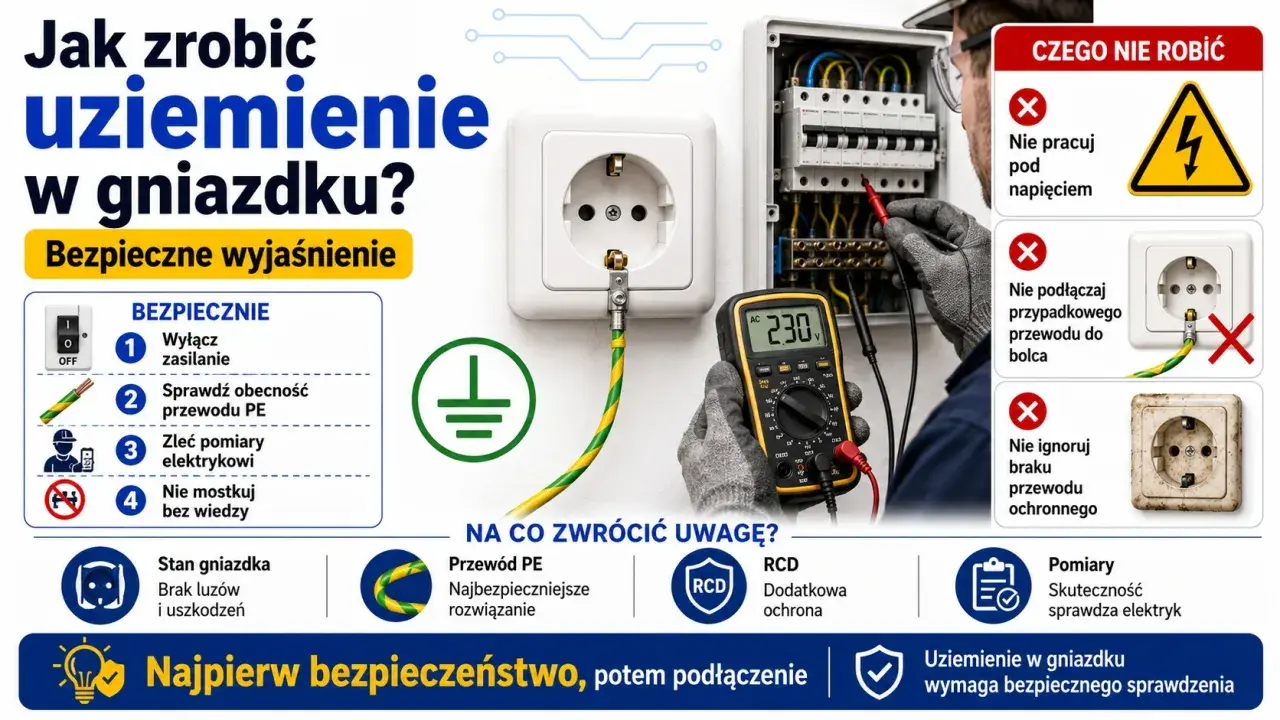

Jak sprawdzić, czy gniazdo ma działającą ochronę
Najbezpieczniej zacząć od oględzin i prostego testu, a dopiero potem przejść do pomiarów. Ja nie traktuję samego wyglądu gniazda jako dowodu, bo nowe ramki i bolce potrafią maskować starą, źle wykonaną instalację.
Co można ocenić samodzielnie
- Obecność i stan przewodów - po wyłączeniu zasilania można sprawdzić, czy do gniazda dochodzi osobny PE, czy tylko dwa przewody.
- Tester gniazda - prosty tester za kilkadziesiąt złotych pokaże podstawowe pomyłki, na przykład zamianę przewodów, ale nie potwierdzi jakości uziomu.
- Przycisk test na RCD - sprawdza sam mechanizm wyłącznika, nie zastępuje pełnego pomiaru ochrony przy gnieździe.
- Oględziny rozdzielnicy - jeśli nie widać sensownego podziału PE i N albo instalacja wygląda na doklejaną etapami, trzeba to zweryfikować pomiarami.
Neonówka albo przypadkowa lampka wpięta na próbę nie dają odpowiedzi, której naprawdę szukasz. Pokazują co najwyżej obecność fazy, a nie to, czy przewód ochronny ma ciągłość i czy cały obwód odłączy zasilanie w razie awarii.
Przeczytaj również: Farby lateksowe do renowacji starych mieszkań. Poznaj triki projektantów
Co powinien zmierzyć elektryk
Tu wchodzą już konkretne parametry: ciągłość przewodu ochronnego, impedancja pętli zwarcia i poprawność zadziałania RCD. To właśnie te pomiary mówią, czy prąd uszkodzeniowy ma wystarczająco dobrą drogę, by zabezpieczenia zadziałały szybko. W praktyce jest to różnica między „gniazdko wygląda dobrze” a „instalacja naprawdę chroni”.
Jeżeli wynik jest niejednoznaczny, nie zgaduję. Szukam przyczyny w całym obwodzie, bo błąd często siedzi nie w samym gnieździe, tylko w puszce, rozdzielnicy albo w starym przewodzie, który ktoś kiedyś przerobił po swojemu. Żeby zrozumieć, skąd biorą się te różnice, trzeba spojrzeć na typ instalacji, z jaką ma się do czynienia.
Jakie układy instalacji spotyka się w polskich mieszkaniach
W polskich domach i mieszkaniach najczęściej spotykam trzy układy: TN-C w starszym budownictwie, TN-C-S po modernizacji oraz TN-S w nowszych instalacjach. TT też się zdarza, zwłaszcza tam, gdzie zasilanie i uziemienie budynku rozwiązano osobno. Sam wygląd gniazda niewiele jednak mówi, dlatego patrzę przede wszystkim na układ ochrony w rozdzielnicy i na to, jak poprowadzono przewody.
| Układ | Co zwykle widać w gnieździe | Jak działa ochrona | Na co uważać |
|---|---|---|---|
| TN-C | Często dwa przewody i mostek do bolca lub wspólny PEN | Jeden przewód pełni funkcję roboczą i ochronną | Nie przerabiać na oko, bo stan PEN i przekroje mają znaczenie |
| TN-C-S | W gnieździe osobny PE i N | PEN jest rozdzielony wcześniej, zwykle w rozdzielnicy | Kluczowy jest poprawny punkt rozdziału i ciągłość PE |
| TN-S | Osobny przewód ochronny do bolca | PE i N biegną oddzielnie przez całą instalację | To najbardziej czytelny wariant dla odbiorcy końcowego |
| TT | Osobny PE, ale oparty o lokalny uziom budynku | Ochrona opiera się mocno na RCD i własnym uziemieniu | Nie wolno robić mostka N-PE w gnieździe |
Najważniejsza rzecz jest prosta: w TT i w nowoczesnych układach nie „dorabia się” ochrony jednym mostkiem przy gnieździe. Jeżeli ktoś próbuje rozwiązać problem wyłącznie na froncie osprzętu, zwykle poprawia wygląd, a nie bezpieczeństwo. Z takiego miejsca już tylko krok do pytania, czym różni się zerowanie od prawdziwego PE.
Zerowanie, PE i RCD w praktyce modernizacji
Zerowanie to rozwiązanie charakterystyczne dla starych instalacji TN-C, gdzie przewód PEN łączył funkcję ochronną i roboczą. W uproszczeniu: bolec w gnieździe był wtedy łączony z PEN, ale to nie jest to samo co osobny, współczesny przewód PE. Jeśli instalacja jest innego typu niż TN-C, taki mostek może być błędem, a nie poprawą.
RCD, czyli wyłącznik różnicowoprądowy, działa inaczej niż bezpiecznik nadprądowy. On porównuje prąd wpływający i wypływający z obwodu, a gdy pojawi się różnica, odłącza zasilanie. W domach najczęściej spotyka się RCD o czułości 30 mA, ale traktuję go jako ochronę dodatkową, nie jako zamiennik przewodu ochronnego.
- W TN-C przed rozdziałem PEN nie robię przypadkowych przeróbek w gnieździe.
- W TN-C-S rozdział PEN powinien być wykonany w kontrolowanym punkcie instalacji, nie na skróty przy osprzęcie.
- W TT nie łączę N z bolcem, bo to rozmywa ochronę zamiast ją budować.
- Przy modernizacji zawsze sprawdzam, czy zabezpieczenia i przekroje przewodów pasują do wybranego układu.
To właśnie tu najczęściej powstaje pozorna poprawa: gniazdo wygląda nowocześniej, ale instalacja dalej pracuje tak samo jak przed remontem. Dlatego kolejnym krokiem jest ocena ryzyka, a nie samej estetyki.
Kiedy brak ochrony staje się realnym ryzykiem
Nie każde urządzenie musi mieć styk ochronny, ale tam, gdzie producent przewidział klasę I ochronności, brak PE ma już konkretne konsekwencje. Dotyczy to przede wszystkim sprzętów z metalową obudową i elementami, które mogą znaleźć się pod napięciem po uszkodzeniu izolacji. W praktyce myślę tu o pralce, zmywarce, lodówce, piekarniku, komputerze stacjonarnym, zasilaczach do sprzętu AV i urządzeniach pracujących w wilgoci.
Są też wyjątki. Sprzęt klasy II, oznaczony symbolem podwójnego kwadratu, ma podwójną lub wzmocnioną izolację i nie wymaga przewodu ochronnego do poprawnej pracy. Tak działa wiele ładowarek, małych lamp czy urządzeń z wtyczką Europlug. To ważne rozróżnienie, bo nie każdy brak bolca oznacza błąd, ale też nie każdy sprzęt da się bezpiecznie podłączyć bez ochrony PE.
W łazience i kuchni ryzyko rośnie szybciej niż w suchym pokoju. Wilgoć, metalowe elementy i jednoczesny kontakt z kilkoma urządzeniami sprawiają, że margines błędu jest po prostu mniejszy. W takich pomieszczeniach nie oszczędzam na pomiarach ani na porządku w rozdzielnicy.
Jeżeli w jednym obwodzie mam kilka gniazd, patrzę nie tylko na pojedynczy punkt, ale na cały zestaw: zasilanie, zabezpieczenie, przekroje i sposób prowadzenia przewodów. To prowadzi wprost do pytania, co sprawdzić przy remoncie albo odbiorze mieszkania.
Na co patrzeć przy remoncie, zakupie lub odbiorze mieszkania
Przy odbiorze instalacji nie zadowalam się stwierdzeniem, że „gniazdka są z bolcem”. Szukam dowodu, że bolce są podłączone poprawnie, a nie tylko zamontowane. Najcenniejszy dokument to protokół pomiarów, bo pokazuje nie wygląd, tylko skuteczność ochrony. Połączenia wyrównawcze to dodatkowe połączenia metalowych części, które ograniczają różnice potencjałów między elementami instalacji.
| Co sprawdzić | Dlaczego to ważne | Co powinno wzbudzić niepokój |
|---|---|---|
| Protokół pomiaru ciągłości PE | Pokazuje, czy przewód ochronny ma rzeczywisty tor do rozdzielnicy | Brak pomiaru albo wpis „na oko” |
| Impedancja pętli zwarcia | Wskazuje, czy zabezpieczenie odłączy zasilanie wystarczająco szybko | Nieznany wynik lub brak danych dla gniazd z bolcem |
| Test RCD | Sprawdza dodatkową ochronę przed prądem doziemnym | RCD nie ma albo nie przechodzi testu |
| Opis układu sieci | Bez tego łatwo pomylić TN-C z TT i wykonać złą przeróbkę | Brak jasnego opisu, szczególnie po remontach etapowych |
| Połączenia wyrównawcze | Ograniczają różnice potencjałów między metalowymi elementami | Luźne, korodujące lub nieoznaczone połączenia |
Jeśli kupuję mieszkanie z rynku wtórnego, pytam nie tylko o rok budynku, ale o historię modernizacji. Dwie identycznie wyglądające ściany mogą kryć zupełnie różne instalacje, a właśnie od tego zależy, czy w ogóle ma sens wymiana samych gniazd. Żeby zamknąć temat rozsądnie, zostaje już tylko decyzja, kiedy kończyć na oględzinach, a kiedy wezwać fachowca.
Co zostaje po sprawdzeniu i kiedy wezwać elektryka
Jeżeli wszystkie pomiary są poprawne, gniazdo ma sensowny styk ochronny, a rozdzielnica jest czytelna, temat nie kończy się na jednym teście. Warto wracać do okresowych kontroli po większym remoncie, po wymianie rozdzielnicy i po każdej ingerencji w obwody kuchenne lub łazienkowe. Instalacja elektryczna starzeje się razem z budynkiem, nawet jeśli osprzęt na ścianie wygląda na świeży.
Fachowca wzywam od razu, gdy widzę dwa przewody tam, gdzie spodziewam się trzech, niejasne mostki, brak ciągłości PE, losowo wyzwalający się RCD albo ślady przegrzewania. Nie próbuję wtedy ratować sytuacji samym gniazdkiem, bo to zwykle kończy się tylko kosmetyką problemu. Najbezpieczniej jest najpierw zdiagnozować cały obwód, a dopiero potem wymieniać osprzęt - tak oszczędza się czas, pieniądze i niepotrzebne ryzyko.
Jeśli mam ująć to jednym zdaniem, dobre gniazdo nie zaczyna się od ładnej ramki, tylko od poprawnie zaprojektowanej i sprawdzonej ochrony. Dopiero wtedy bolec ma realną wartość, a nie wyłącznie dekoracyjną.
