Sprawdzanie kondensatora nie polega tylko na tym, czy „coś pokazuje” multimetr. W praktyce liczą się trzy rzeczy: bezpieczeństwo, dobór metody do typu elementu i umiejętność odczytania wyniku bez nadinterpretacji. Poniżej pokazuję, jak ocenić kondensator w instalacji elektrycznej, kiedy wystarczy zwykły multimetr, a kiedy lepiej sięgnąć po tester ESR lub po prostu wymienić element bez dalszych prób.
Najważniejsze rzeczy, które trzeba wiedzieć przed pomiarem
- Zawsze odłącz zasilanie i rozładuj kondensator przez rezystor, a nie zwarciem metalowym narzędziem.
- Najpewniejszy podstawowy test daje multimetr z funkcją pomiaru pojemności, ale w układzie wynik bywa zafałszowany.
- Tryb ciągłości nie sprawdza sprawności kondensatora, tylko wykrywa zwarcie.
- W kondensatorach elektrolitycznych sama pojemność to nie wszystko, bo zużycie często widać dopiero po ESR.
- Wybrzuszenie, wyciek, przebarwienia lub brak prawidłowej reakcji pomiarowej zwykle oznaczają wymianę.
- W instalacjach 230/400 V i układach napędowych lepiej działać ostrożnie niż oszczędzać na jednym elemencie.
Po czym poznać, że kondensator wymaga testu
Najpierw patrzę na objawy, bo one zwykle prowadzą prosto do winowajcy. Jeśli silnik buczy, ale nie startuje, wentylator rusza ospale, zasilacz piszczy albo urządzenie traci stabilność pod obciążeniem, kondensator jest jednym z pierwszych podejrzanych. W instalacjach elektrycznych problem często ujawnia się też jako większe grzanie, niestabilna praca układu lub częste zadziałanie zabezpieczeń.
| Objaw | Co może sugerować | Co robię dalej |
|---|---|---|
| Silnik buczy, ale nie rusza | Uszkodzony kondensator rozruchowy lub pracy | Sprawdzam pojemność i stan wizualny |
| Wentylator startuje wolno | Spadek pojemności lub wzrost ESR | Mierzę element poza obwodem, jeśli to możliwe |
| Bezpiecznik lub wyłącznik wybija przy starcie | Zwarcie w kondensatorze albo problem w silniku | Nie zakładam z góry winy kondensatora, tylko porównuję pomiary |
| Obudowa jest spuchnięta, pęknięta albo mokra | Awaria mechaniczna lub utrata elektrolitu | Wymieniam bez dalszych testów |
| Zasilacz pracuje niestabilnie | Zużycie filtracji lub wysoki ESR | Sprawdzam pojemność i ESR |
W praktyce najwięcej mówi mi połączenie objawów z wyglądem elementu. Jeśli coś wygląda podejrzanie i jednocześnie układ zachowuje się nienormalnie, nie szukam wymówek dla pomiaru - przechodzę do przygotowania testu. To ważne, bo przy kondensatorach pierwszy błąd zwykle wynika nie z samego miernika, tylko z pośpiechu.

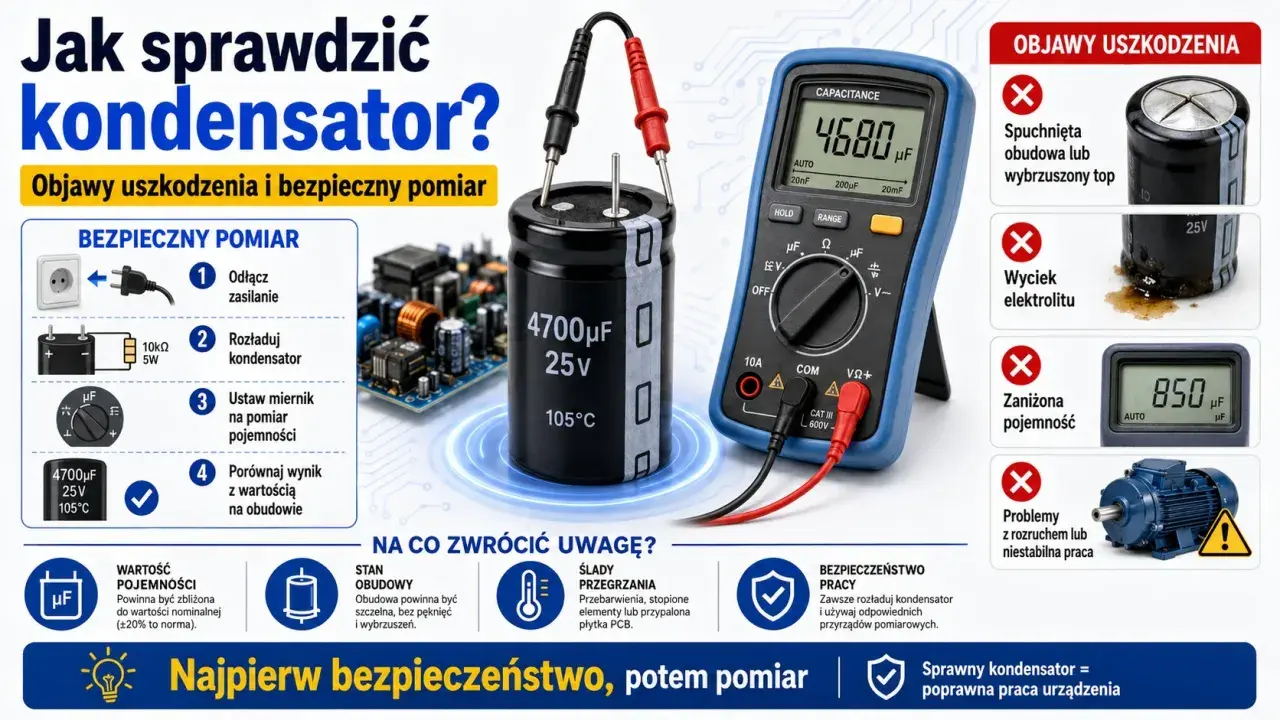

Bezpieczne przygotowanie pomiaru
Przed testem odłączam urządzenie od zasilania i upewniam się, że nie ma możliwości przypadkowego załączenia. W instalacjach 230/400 V traktuję to jako obowiązek, a nie dobrą praktykę. Kondensator potrafi trzymać ładunek jeszcze długo po wyłączeniu zasilania, więc sam fakt, że sprzęt jest „odpięty z gniazdka”, niczego nie gwarantuje.
- Rozładowuję kondensator rezystorem o wartości zwykle w zakresie 1-10 kΩ i mocy 1-5 W.
- Po rozładowaniu sprawdzam napięcie miernikiem, zanim dotknę końcówek.
- Nie zwieram zacisków śrubokrętem ani przewodem, bo to generuje iskry i może uszkodzić element.
- W kondensatorach elektrolitycznych sprawdzam biegunowość, a w elementach bezpieczeństwa pilnuję klasy, na przykład X2 lub Y2.
- Jeśli pracuję przy układach o wyższym napięciu lub w szafie sterowniczej, stosuję procedurę odłączenia i zabezpieczenia obwodu.
To przygotowanie jest ważniejsze, niż wygląda na pierwszy rzut oka. Źle rozładowany kondensator potrafi zafałszować wynik, ale przede wszystkim stanowi realne zagrożenie. Gdy mam pewność, że element jest bezpieczny, przechodzę do właściwego pomiaru.

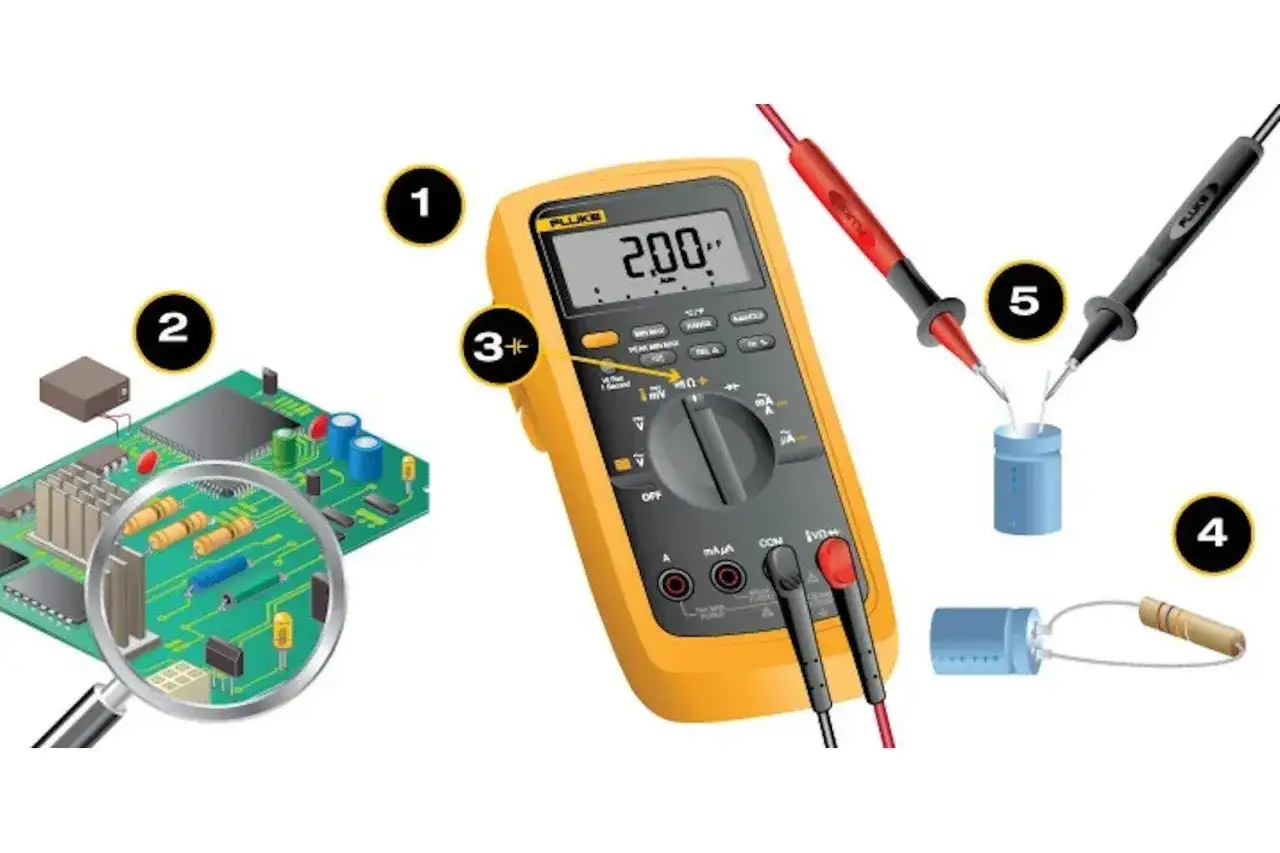

Jak zmierzyć kondensator multimetrem
Najwygodniej zacząć od multimetru z funkcją pomiaru pojemności. To nadal najprostszy i najbardziej użyteczny test dla większości użytkowników. Jeśli mam możliwość, wyjmuję kondensator z układu albo przynajmniej odłączam jedną jego końcówkę, bo pomiar w obwodzie bywa mylący przez równoległe połączenia innych elementów.
- Ustawiam miernik na zakres pojemności, najlepiej nieco wyższy niż spodziewana wartość.
- Podłączam przewody do właściwych gniazd i dotykam końcówek kondensatora.
- Czekam, aż odczyt się ustabilizuje.
- Porównuję wynik z wartością znamionową i tolerancją z obudowy lub dokumentacji.
Jeżeli miernik pokazuje wartość wyraźnie niższą od nominalnej, element jest podejrzany. Przykładowo kondensator 100 µF z tolerancją ±20% powinien mieścić się mniej więcej w zakresie 80-120 µF. Odczyt na poziomie 60 µF albo 40 µF to już sygnał, że pojemność spadła na tyle mocno, iż w praktyce warto go wymienić.
Jeśli multimetr nie ma pomiaru pojemności, używam trybu rezystancji tylko jako testu orientacyjnego. W sprawnym kondensatorze rezystancja zwykle startuje nisko, a potem stopniowo rośnie, bo element się ładuje. Gdy wynik pozostaje praktycznie zerowy, podejrzewam zwarcie. Gdy od początku jest nieskończony i nic się nie zmienia, kondensator może być przerwany albo nie reagować na ładowanie. To nadal nie jest pełny test jakości, ale bardzo pomaga w szybkiej diagnostyce.
Warto pamiętać, że przy kondensatorach spolaryzowanych przewody trzeba podłączać zgodnie z biegunowością, natomiast przy nieliniowanych to nie ma znaczenia. Jeśli pomiar nie daje jasnej odpowiedzi, nie dopycham go na siłę - wtedy lepiej porównać kilka metod, niż wyciągnąć błędny wniosek.
Kiedy użyć omomierza, trybu ciągłości i miernika ESR
Nie każda metoda mówi to samo, dlatego dobieram narzędzie do pytania, które chcę zadać elementowi. Tryb ciągłości nie sprawdza pojemności, tylko wykrywa zwarcie. Omomierz daje szybki, orientacyjny obraz ładowania. Miernik ESR pokazuje coś jeszcze ważniejszego w praktyce eksploatacyjnej: jak duże są straty w kondensatorze, zwłaszcza w elektrolitach.
| Metoda | Co wykrywa | Kiedy ma sens | Ograniczenie |
|---|---|---|---|
| Pomiar pojemności | Odchyłkę od wartości nominalnej | Gdy chcę sprawdzić podstawową sprawność elementu | Często wymaga odłączenia kondensatora od układu |
| Omomierz | Zwarcie, brak reakcji na ładowanie | Do szybkiej, orientacyjnej diagnostyki | Nie pokazuje pełnej jakości kondensatora |
| Tryb ciągłości | Tylko zwarcie | Gdy chcę sprawdzić, czy element nie jest zwarty | Nie ocenia kondensatora jako takiego |
| Miernik ESR / LCR | Straty, rezystancję szeregową, często też pojemność | Przy diagnostyce zasilaczy, napędów i starszych elektrolitów | Sprzęt jest droższy i wymaga trochę praktyki |
To właśnie tutaj najłatwiej uniknąć błędu początkujących: sprawny kondensator pod względem pojemności może być już słaby pod względem ESR. W zasilaczach impulsowych i układach z dużymi tętnieniami taki element potrafi jeszcze „przechodzić” prosty test pojemności, a mimo to powodować niestabilność pracy. Dlatego przy elektrolitach nie ograniczam się do jednego odczytu, jeśli objawy wskazują na degradację pod obciążeniem.
Jak odczytać wynik bez błędnych wniosków
Sama liczba na wyświetlaczu nie wystarcza. Zawsze porównuję ją z wartością znamionową, tolerancją i warunkami pracy. Kondensator pracujący w cieple, przy dużych tętnieniach albo w obwodzie napędowym starzeje się szybciej niż element w łagodnym układzie pomocniczym. Dlatego taki sam odczyt może oznaczać co innego w dwóch różnych miejscach instalacji.
- Wartość w tolerancji zwykle oznacza, że pojemność jest jeszcze akceptowalna.
- Wartość niższa od tolerancji to sygnał zużycia, szczególnie gdy spadek jest wyraźny.
- Wysokie ESR przy pozornie poprawnej pojemności często oznacza kondensator zbliżający się do końca życia.
- Wynik 0 lub bardzo niski sugeruje zwarcie.
- Brak reakcji może oznaczać przerwę wewnętrzną, uszkodzenie wyprowadzenia albo błędny pomiar w układzie.
Trzeba też pamiętać o jednej rzeczy, którą łatwo przegapić: pomiary wykonywane w obwodzie nie są miarodajne, jeśli obok pracują inne elementy równolegle. W praktyce może to zawyżyć albo zaniżyć wynik, a czasem całkiem go zniekształcić. Jeśli chcę mieć pewność, odłączam przynajmniej jedną końcówkę kondensatora od płytki lub listwy.
W przypadku kondensatorów elektrolitycznych nie ignoruję też ich wieku i warunków pracy. Jeśli element ma kilka lat i był narażony na wysoką temperaturę, nawet „ładny” wynik bywa tylko chwilowy. Gdy układ już wcześniej wykazywał objawy niestabilności, nie czekam na pełne uszkodzenie - to zwykle gorszy scenariusz niż profilaktyczna wymiana.
Kiedy wymienić element od razu
Są sytuacje, w których dalsze testy niewiele zmieniają. Jeśli kondensator jest spuchnięty, pęknięty, ma ślady wycieku, nadpaleń albo wyraźnie zdeformowaną obudowę, traktuję go jako uszkodzony. To samo dotyczy elementów, które po pomiarze wypadają poza tolerancję albo pokazują wyraźnie podwyższone ESR w aplikacji, gdzie liczy się stabilność pod obciążeniem.
Przy wymianie pilnuję kilku zasad:
- pojemność dobieram zgodnie z oryginałem, bez „udoskonalania” na oko;
- napięcie znamionowe może być takie samo lub wyższe, ale nie niższe;
- w kondensatorach bezpieczeństwa zachowuję tę samą klasę, na przykład X2 lub Y2;
- w układach napędowych i zasilaczach sprawdzam też temperaturę pracy i typ wykonania, bo to wpływa na trwałość;
- jeśli problem wraca, szukam przyczyny obok kondensatora, a nie tylko wymieniam element w kółko.
W instalacjach i urządzeniach zasilanych z sieci to podejście ma największy sens. Jeden tani element może faktycznie blokować pracę całego układu, ale równie dobrze może być ofiarą przegrzewania, słabej wentylacji, przepięć albo złego doboru do warunków pracy. Samo „wstawienie nowego” bez zrozumienia przyczyny daje zwykle krótkotrwały efekt.
Co jeszcze sprawdzam, zanim zamknę temat
Jeśli kondensator okazał się uszkodzony, nie kończę diagnostyki na nim samym. Sprawdzam temperaturę pracy, jakość połączeń, stan lutów, przewietrzanie obudowy i ewentualne ślady przeciążenia w sąsiednich elementach. W szafach sterowniczych, napędach i układach kompensacji mocy biernej awaria kondensatora często jest skutkiem, a nie początkiem problemu.
W praktyce najwięcej daje prosta zasada: najpierw bezpieczeństwo, potem pomiar, na końcu interpretacja w kontekście całego układu. Jeśli ktoś chce naprawdę dobrze ocenić stan kondensatora, nie wystarczy jeden odczyt z miernika. Potrzebne są objawy, wygląd elementu, odpowiednia metoda testu i świadomość, że w instalacjach elektrycznych liczy się nie tylko „czy działa”, ale też jak długo jeszcze będzie działał stabilnie. Gdy te cztery rzeczy są sprawdzone, decyzja o naprawie albo wymianie staje się po prostu rozsądna.
