Dobre programowanie plc nie zaczyna się od kodu, tylko od zrozumienia, jak ma działać cała instalacja: od czujników, przez szafę sterowniczą, po reakcję na awarię i powrót zasilania. W praktyce chodzi o to, żeby sterownik był przewidywalny, czytelny i łatwy w serwisie, a nie tylko „działający na testach”. W tym artykule pokazuję, jak do tego podejść rozsądnie: jakie języki i standardy mają dziś znaczenie, jak układać logikę oraz na co uważać w instalacjach elektrycznych.
Najważniejsze rzeczy, które trzeba wiedzieć o sterowaniu PLC w instalacjach elektrycznych
- PLC pracuje w cyklu skanowania: odczytuje wejścia, wykonuje logikę i ustawia wyjścia, więc porządek programu ma bezpośredni wpływ na zachowanie instalacji.
- W praktyce najczęściej liczą się języki IEC 61131-3: LD, FBD, ST i SFC; starsze IL spotyka się głównie w projektach legacy.
- Najlepszy projekt zaczyna się od listy sygnałów, stanów pracy, blokad i diagnostyki, a dopiero potem od pisania kodu.
- Najwięcej problemów powodują błędy w uruchomieniu: brak testów, chaotyczne nazewnictwo, mieszanie safety z logiką standardową i słaba diagnostyka.
- Wybór środowiska programistycznego i architektury sterownika ma znaczenie tak samo duże jak sam program.
Na czym polega sterowanie PLC w instalacjach elektrycznych
W instalacji elektrycznej PLC jest warstwą, która spina świat fizyczny z logiką sterowania. Odczytuje sygnały z przycisków, krańcówek, czujników poziomu, presostatów czy przetworników 4-20 mA, a potem na tej podstawie załącza styczniki, przekaźniki, zawory, falowniki albo sygnalizację. W prostych układach chodzi o kilka sygnałów, w większych o dziesiątki lub setki punktów I/O, ale zasada pozostaje ta sama.
Najważniejsze jest to, że sterownik pracuje cyklicznie. Najpierw czyta wejścia, potem wykonuje program, a na końcu aktualizuje wyjścia. Ten cykl skanowania daje przewidywalność, ale też wymaga dyscypliny: jeśli logika jest napisana chaotycznie, problemy pojawiają się od razu w reakcji całej instalacji. W praktyce różnica między dobrze i źle napisanym programem jest bardzo odczuwalna przy starcie, zatrzymaniu, zaniku zasilania i przejściu w tryb ręczny.
W instalacjach elektrycznych szczególnie ważne są sygnały 24 V DC, separacja obwodów, poprawne uziemienie, filtracja zakłóceń oraz jasne rozdzielenie sygnałów binarnych i analogowych. Wejścia 0-10 V są wygodne, ale przy dłuższych trasach i trudniejszych warunkach 4-20 mA zwykle daje większą odporność na zakłócenia i łatwiejszą diagnostykę przerwy w obwodzie. Gdy ten fundament jest jasny, dopiero wtedy ma sens wybór języka i stylu pracy.
Jakie języki i standardy naprawdę mają znaczenie
W 2026 najrozsądniej patrzeć na PLC przez pryzmat IEC 61131-3. Ten standard porządkuje najważniejsze języki programowania sterowników i daje wspólny punkt odniesienia niezależnie od producenta. Nie oznacza to, że każdy system działa identycznie, ale pozwala myśleć w tych samych kategoriach: funkcje, bloki funkcyjne, programy, sekwencje i logika sterowania.
| Język | Kiedy ma sens | Mocne strony | Ograniczenia |
|---|---|---|---|
| LD, czyli drabinkowy | Proste układy, logika przekaźnikowa, serwis w terenie | Łatwy do czytania dla elektryków, intuicyjny przy blokadach i podtrzymaniach | Przy większej złożoności szybko robi się szeroki i mniej wygodny |
| FBD, czyli bloki funkcyjne | Regulacje, zależności sygnałowe, układy analogowe | Czytelny przepływ danych, dobry do łączenia funkcji | Przy dużych projektach wymaga konsekwentnej struktury |
| ST, czyli Structured Text | Algorytmy, obliczenia, bardziej złożone decyzje | Najlepszy do czytelnej logiki warunkowej i rozbudowanych reguł | Bez dyscypliny kod szybko traci przejrzystość |
| SFC | Sekwencje, stany pracy, proces krokowy | Naturalny model dla startu, zatrzymania i przejść między etapami | Nie zastępuje całej logiki, tylko ją porządkuje |
| IL | Stare projekty i utrzymanie legacy | Czasem spotykany w istniejących instalacjach | Nie traktuję go jako języka pierwszego wyboru w nowych wdrożeniach |
To rozróżnienie ma praktyczne znaczenie. Przy małej pompowni czy rozdzielni pomocniczej wystarczy często LD albo FBD, bo serwis ma od razu widzieć, co blokuje start. Gdy dochodzą sekwencje, liczniki, obliczenia czasu, komunikacja z HMI i diagnostyka, ST staje się wygodniejszy. SFC z kolei świetnie pomaga uporządkować przejścia między stanami, ale sam nie rozwiązuje całego problemu. Samo poznanie języka nie wystarcza, dlatego poniżej pokazuję, jak z tej wiedzy buduję realny projekt.
Jak układam logikę, żeby instalację dało się uruchomić i serwisować
Przy każdym projekcie zaczynam od odpowiedzi na banalne, ale ważne pytania: co ma się wydarzyć po podaniu zasilania, co po zaniku napięcia, jak układ zachowuje się po awarii czujnika i kto ma prawo wymusić tryb ręczny. Dopiero potem rozpisuję program na bloki. W praktyce najlepiej działa podział na warstwy: wejścia, sekwencje, blokady, alarmy, komunikacja i wizualizacja.
- Najpierw tworzę listę sygnałów, czyli pełny spis wejść i wyjść z opisem technicznym, a nie tylko numerem zacisku.
- Potem definiuję stany pracy: STOP, START, AUTO, MANUAL, ALARM, AWARIA i tryb serwisowy.
- Następnie ustalam blokady, czyli warunki, które muszą być spełnione, zanim wyjście w ogóle ma prawo się załączyć.
- W kolejnym kroku dodaję diagnostykę, bo operator i utrzymanie ruchu muszą wiedzieć, dlaczego coś nie ruszyło.
- Na końcu testuję przejścia między stanami i zachowanie po resetach, zaniku napięcia oraz powrocie zasilania.
To podejście brzmi prosto, ale właśnie ono odróżnia program „działający” od programu, który można utrzymywać. W pompowni na przykład logika powinna pamiętać o kolejności pomp, czasie zwłoki po starcie, sygnale suchobiegu, ręcznym wymuszeniu i alarmie przeciążenia. W układzie wentylacji ważniejsze będą blokady filtrów, presostaty i współpraca z falownikiem. W automatyce oświetlenia priorytetem staje się harmonogram, czujniki obecności i reakcja na awarię zasilania. W każdym z tych przypadków program powinien mówić jasno, co robi i dlaczego.
Gdy projektuję większy system, nie mieszam wszystkiego w jednym bloku głównym. Rozdzielam funkcje na mniejsze moduły, bo wtedy łatwiej testować pojedynczy element, a błąd w jednej części nie psuje całej instalacji. To podejście prowadzi naturalnie do pytania o typowe błędy, które potrafią zepsuć nawet przyzwoity projekt.
Błędy, które najczęściej psują uruchomienie
W praktyce najwięcej problemów nie wynika z braku „mocy” sterownika, tylko z niedbałej struktury programu i słabej współpracy z elektryką. To są błędy, które widać dopiero podczas uruchamiania, a czasem dopiero po kilku tygodniach eksploatacji.
- Brak jasnego nazewnictwa - jeśli sygnały nazywają się jak numery zacisków, serwis traci czas na zgadywanie.
- Mieszanie logiki standardowej z bezpieczeństwem - obwód awaryjny powinien być zaprojektowany osobno, a nie „doklejony” do zwykłego programu.
- Brak obsługi zboczy i opóźnień - bez tego przyciski, krańcówki i sygnały z czujników potrafią generować fałszywe reakcje.
- Za mało diagnostyki - jeśli operator widzi tylko komunikat „błąd”, to w praktyce nie ma informacji żadnej.
- Jedna wielka pętla sterująca - duży blok bez podziału na funkcje jest trudny do testowania i jeszcze trudniejszy do rozwijania.
- Brak testu scenariuszy granicznych - awaria czujnika, zanik zasilania, restart PLC czy przełączenie trybu ręcznego to nie wyjątki, tylko normalne sytuacje eksploatacyjne.
Do tego dochodzi błąd, który widzę wyjątkowo często: przekonanie, że wystarczy napisać logikę, a reszta „sama się obroni”. Nie obroni się. Jeśli program nie pokazuje stanu wejść, powodów blokady i ścieżki awaryjnej, obsługa będzie szukała problemu w ciemno. To samo dotyczy słabego komentarza w kodzie - nie chodzi o nadmiar opisów, tylko o to, żeby ktoś po pół roku wiedział, dlaczego dana blokada istnieje i co ma robić. Gdy te ryzyka są pod kontrolą, można sensownie dobrać sterownik i środowisko pracy do skali instalacji.
Jak dobrać sterownik i środowisko do skali instalacji
Nie każdy projekt potrzebuje tej samej klasy sprzętu. Przy małych instalacjach liczy się prostota, przy rozbudowanych - skalowalność, diagnostyka i integracja z siecią. Ja zwykle patrzę nie tylko na sam CPU, ale na cały ekosystem: biblioteki, symulację, online diagnostics, możliwość wersjonowania i dostępność części zamiennych.
| Skala instalacji | Co zwykle wybieram | Dlaczego to działa |
|---|---|---|
| Mały układ pomocniczy | Kompaktowy PLC z lokalnymi I/O | Wystarcza do prostych sekwencji, a uruchomienie jest szybkie |
| Pompownia, HVAC, prosta rozdzielnia technologiczna | Sterownik z czytelnymi blokami funkcyjnymi i dobrym HMI | Łatwiej zbudować alarmy, tryb ręczny i diagnostykę eksploatacyjną |
| Większa instalacja z wieloma szafami | Modularny PLC z zdalnymi I/O i dobrą komunikacją sieciową | Skala nie rozwala struktury, a rozbudowa nie wymaga pisania wszystkiego od nowa |
| Układ z napędami i bezpieczeństwem | Platforma z obsługą funkcji safety, watchdogów i diagnostyki napędów | Bez tego trudno utrzymać spójność między sterowaniem, bezpieczeństwem i ruchem |

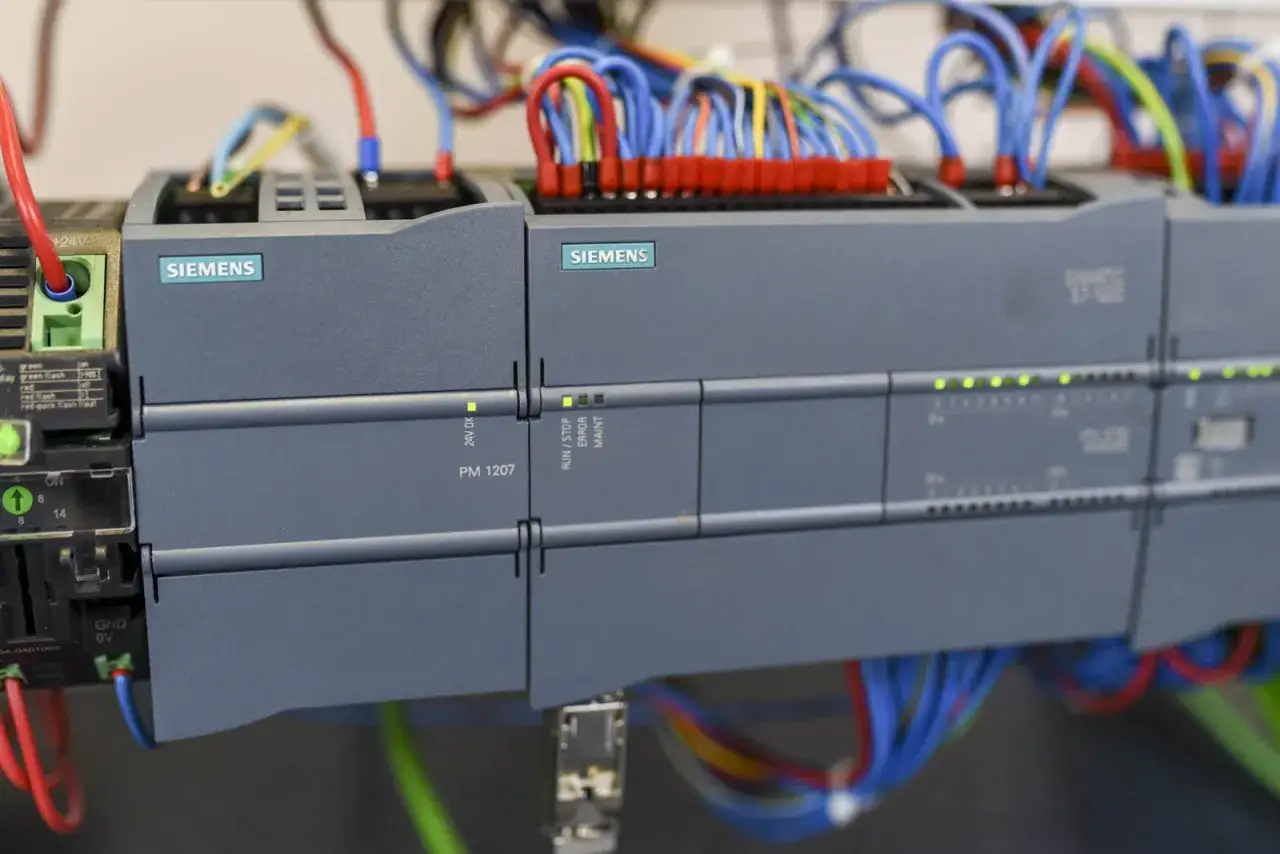

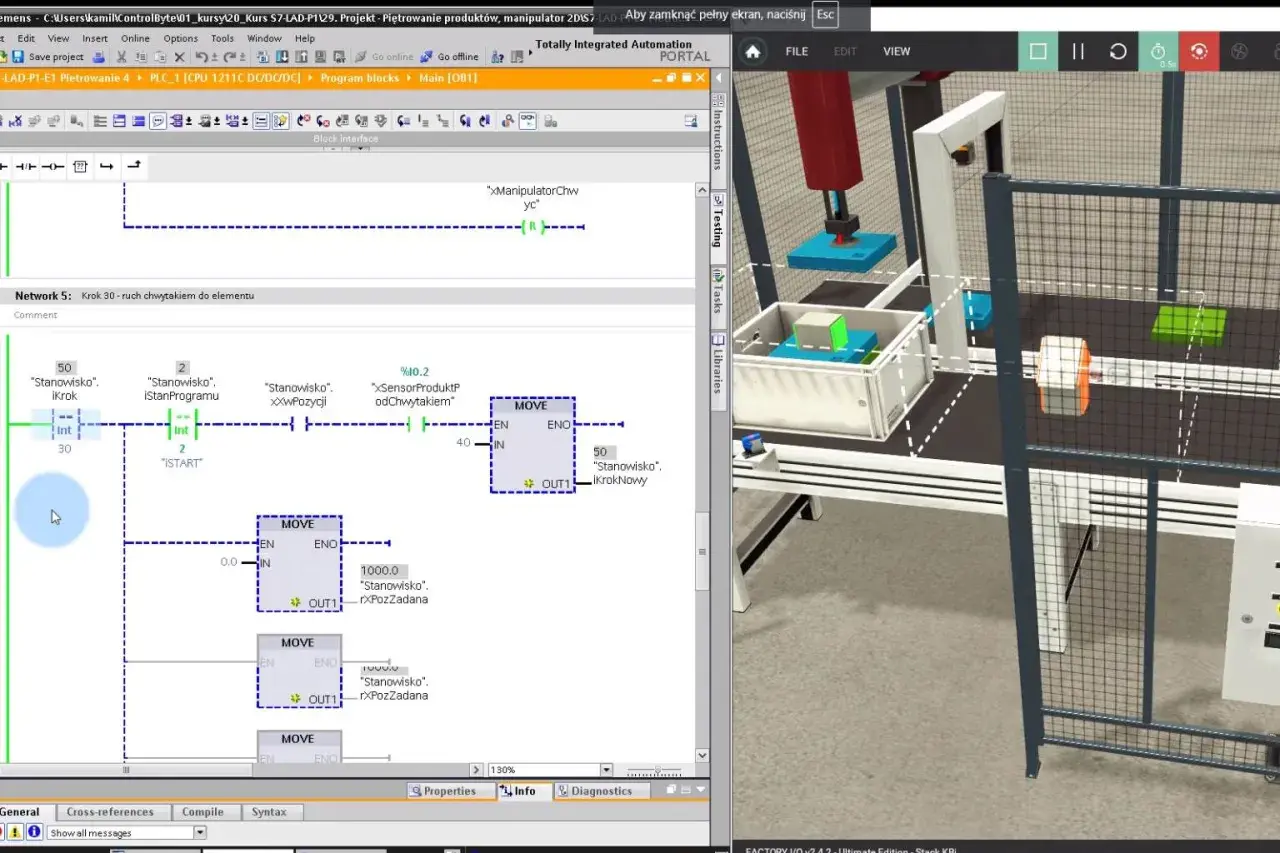

W 2026 coraz częściej zwracam uwagę na coś jeszcze: czy środowisko pozwala sensownie pracować z kodem, a nie tylko go „wgrywać”. Przydaje się wersjonowanie, eksport projektu, możliwość testów offline i jasna struktura bibliotek. To nie jest gadżet dla programisty, tylko realne wsparcie utrzymania ruchu i integratora. Jeżeli projekt ma żyć kilka lat, takie rzeczy robią różnicę większą niż sam marketing producenta. A skoro projekt i narzędzia są już ustawione, zostaje ostatni etap: spokojne, techniczne sprawdzenie instalacji przed pierwszym załączeniem.
Co sprawdzam przed pierwszym załączeniem szafy i PLC
Przed uruchomieniem nie szukam „cudu”, tylko zgodności między dokumentacją, okablowaniem i logiką. To najtańszy moment na wychwycenie błędów, które później potrafią kosztować godziny przestoju. Zawsze zaczynam od prostych rzeczy, bo właśnie one najczęściej zawodzą.
- Porównuję listę sygnałów z faktycznym okablowaniem i opisami zacisków.
- Sprawdzam, czy po zaniku zasilania instalacja wraca do bezpiecznego stanu, a nie do losowego podtrzymania wyjść.
- Testuję przyciski awaryjne, blokady drzwi, krańcówki i wszystkie elementy łańcucha bezpieczeństwa.
- Weryfikuję tryb ręczny i automatyczny, bo przełączenie między nimi często ujawnia błędy logiki.
- Oglądam alarmy na HMI lub w diagnostyce online, żeby komunikaty były zrozumiałe dla obsługi.
- Zapisuję kopię projektu i wersję wsadu, zanim cokolwiek zacznie pracować produkcyjnie.
Jeśli ten etap jest zrobiony porządnie, uruchomienie trwa krócej, a późniejszy serwis nie wymaga zgadywania. Właśnie tu najlepiej widać różnicę między kodem napisanym „na szybko” a projektem, który da się utrzymać. Dobre programowanie PLC w instalacjach elektrycznych to nie efekt jednego triku, tylko suma porządku, przewidywalności i szacunku do tego, jak naprawdę działa obiekt.
