W kotłowni, przy pompie obiegowej, sterowniku pieca albo w szafie automatyki najważniejsze jest nie tylko to, czy zabezpieczenie zadziała, ale czy zadziała we właściwy sposób. Gdy rozbieram temat bezpieczników na części, od razu widać, że rodzaje bezpieczników trzeba czytać przez pryzmat zastosowania: inaczej dobiera się wkładkę do elektroniki sterującej, inaczej do silnika, a jeszcze inaczej do większej rozdzielnicy. Ten tekst porządkuje te różnice i pokazuje, na co patrzeć przy doborze w instalacjach sanitarnych i grzewczych.
Najważniejsze decyzje zapadają przy rodzaju wkładki, charakterystyce i warunkach pracy
- W obwodach ogólnych najczęściej sprawdza się gG, bo chroni przewody i typowe odbiorniki.
- Formaty D, D0 i NH różnią się zakresem prądów, wielkością oraz miejscem zastosowania.
- Do sterowników kotłów i automatyki często trafiają małe wkładki 5x20 mm lub 6.3x32 mm.
- Silniki, pompy i transformatory zwykle lepiej współpracują z charakterystyką zwłoczną.
- Przed wymianą zawsze sprawdzam napięcie, prąd, zdolność wyłączania i zalecenie producenta urządzenia.

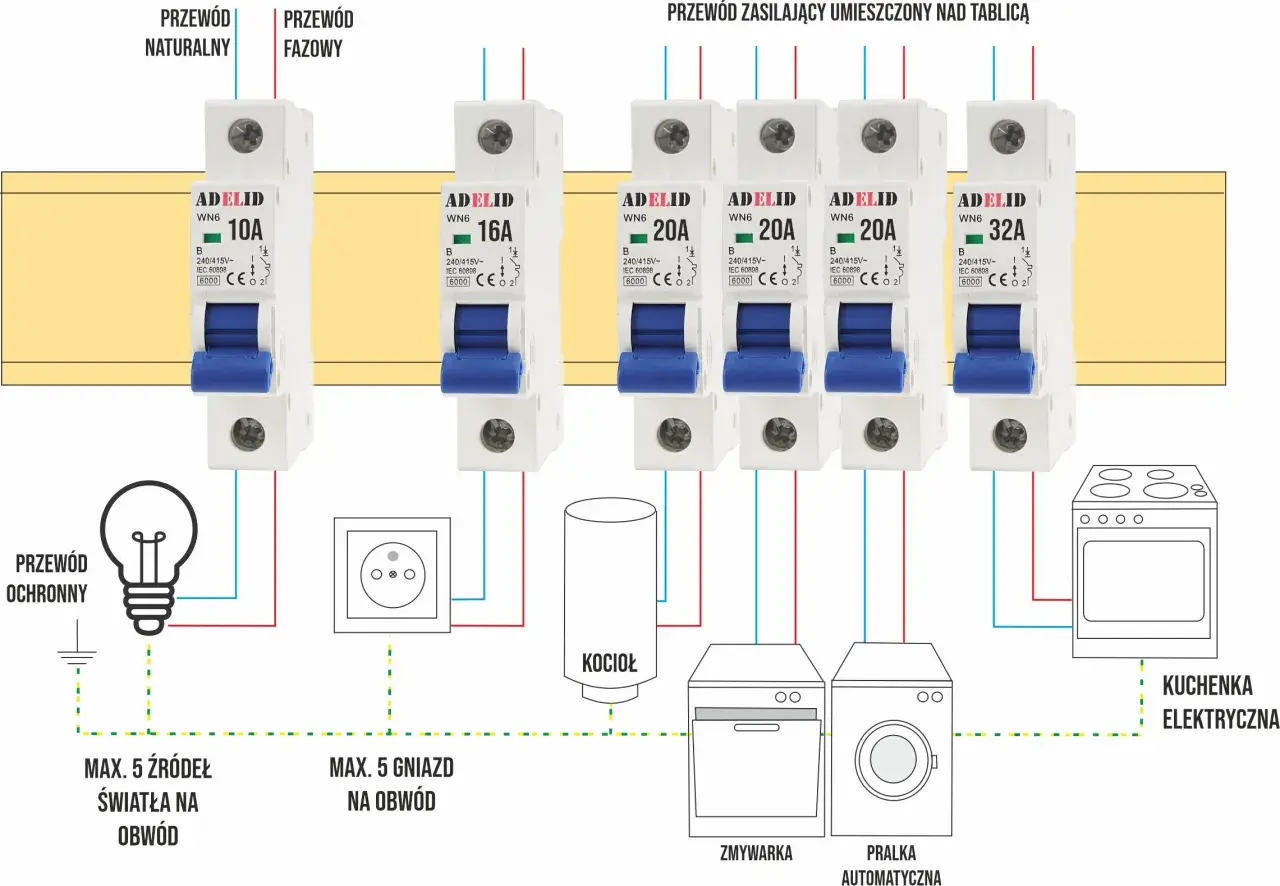

Jak czytam oznaczenia na bezpieczniku
W praktyce najpierw oddzielam dwa poziomy: format fizyczny i charakterystykę pracy. Format mówi, czy wkładka pasuje do oprawki, a charakterystyka mówi, kiedy zareaguje - przy zwarciu, przy przeciążeniu albo dopiero po krótkim impulsie rozruchowym.
W normach IEC często pojawiają się oznaczenia z dwiema literami. Pierwsza litera wskazuje zakres działania: g oznacza wkładkę pełnozakresową, a więc taką, która chroni cały zakres prądów roboczych, a a - wkładkę częściowozakresową, zwykle do ochrony zwarciowej. Druga litera doprecyzowuje zastosowanie, np. G dla przewodów i kabli, M dla silników, R dla półprzewodników, a Tr dla transformatorów.
W kotłowniach i układach grzewczych najczęściej spotykam właśnie dwie logiki: gG do obwodów ogólnych oraz aM tam, gdzie pracuje silnik albo inny napęd. W języku potocznym słowo „bezpiecznik” bywa jeszcze używane bardzo szeroko, także wobec wyłączników nadprądowych, ale technicznie to inny aparat. Tu skupiam się na wkładkach topikowych, bo to one najczęściej decydują o tym, jak zachowa się obwód przy przeciążeniu albo zwarciu.
Kiedy umiesz już odczytać oznaczenia, łatwiej porównać fizyczne typy wkładek, bo ich kształt też wiele mówi o przeznaczeniu.
Najczęściej spotykane typy w praktyce budynkowej
W instalacjach sanitarnych i grzewczych nie chodzi zwykle o egzotyczne rozwiązania, tylko o kilka formatów, które naprawdę pojawiają się w rozdzielnicach, sterownikach i szafach automatyki. Poniżej zestawiam te, z którymi spotykam się najczęściej.
| Typ | Gdzie się sprawdza | Co daje | Na co uważać |
|---|---|---|---|
| D (Diazed) | Starsze i nadal spotykane rozdzielnice budynkowe, obwody pomocnicze, niektóre zasilania kotłowni | Prosta wymiana, czytelna konstrukcja, dobra dostępność osprzętu | Mniej kompaktowy od nowszych systemów, wymaga zgodnej podstawy |
| D0 (Neozed) | Nowocześniejsze rozdzielnice budynkowe, obwody pomocnicze, zasilanie urządzeń technicznych | Mały format, typowe zakresy 2-100 A, wersje 400 V i wysoka zdolność wyłączania | Trzeba dopasować gniazdo, pierścień i rozmiar wkładki |
| NH | Większe rozdzielnice, zasilanie całych sekcji, większe pompy, nagrzewnice, zasilanie techniczne kotłowni | Bardzo szeroki zakres prądów, w praktyce od kilku amperów do 1250 A, duża odporność na duże prądy zwarciowe | To rozwiązanie dla większych prądów i zwykle dla osoby z uprawnieniami |
| 5x20 mm szklane lub ceramiczne | Sterowniki kotłów, panele automatyki, zasilacze, elektronika pomocnicza | Mały rozmiar, łatwa kontrola wzrokowa, typowy zakres dla elektroniki i sterowania | Nie nadają się do obwodów mocy i nie mają tolerować dużych prądów rozruchowych |
| 6.3x32 mm ceramiczne | Elektronika przemysłowa, zasilacze, falowniki, niektóre sterowniki i układy napędowe | Lepsza odporność niż szkło, często wyższa zdolność wyłączania, zakres od 1 do 8 A w typowych seriach | Trzeba pilnować charakterystyki, bo sam rozmiar nie rozwiązuje wszystkiego |
| Ultra-rapid / do półprzewodników | Falowniki, napędy, elektronika mocy, część nowoczesnych pomp ciepła | Chroni wrażliwe elementy półprzewodnikowe, reaguje bardzo szybko | To nie jest uniwersalna wkładka do zwykłego silnika albo prostego sterownika |
Najważniejsza rzecz, którą tu podkreślam, jest prosta: format wkładki nie mówi jeszcze wszystkiego. Dwie wkładki mogą wyglądać podobnie, ale jedna chroni przewód, a druga tylko zwarcie. Dlatego sam kształt traktuję jako pierwszy filtr, a dopiero potem patrzę na charakterystykę i parametry elektryczne.
To prowadzi do pytania o dobór do konkretnego odbiornika, bo w kotłowni nie chroni się „instalacji” w abstrakcie, tylko bardzo konkretne urządzenia.
Jak dobieram wkładkę do pompy, sterownika i automatyki
Ja zaczynam od trzech pytań: co chronię, jaki jest prąd rozruchowy i czy producent narzuca konkretny format. Dopiero potem patrzę na wartość znamionową. To ważne, bo w kotłowni najłatwiej popełnić błąd wtedy, gdy dobiera się wkładkę wyłącznie po liczbie amperów.
- Ustal rodzaj odbiornika. Inaczej zachowuje się pompa obiegowa, inaczej transformator sterujący, a jeszcze inaczej falownik w pompie ciepła.
- Sprawdź prąd znamionowy i rozruchowy. Dla silników i cewek krótkie piki są normalne, więc zbyt szybka wkładka może przepalać się bez rzeczywistej awarii.
- Dopasuj charakterystykę. Do obwodów ogólnych zwykle wybieram gG, do silników aM, a do elektroniki mocy szybkie lub ultra-szybkie rozwiązania.
- Zweryfikuj napięcie i zdolność wyłączania. To, że wkładka „działa”, nie znaczy jeszcze, że nadaje się do danego poziomu napięcia i spodziewanego prądu zwarciowego.
- Potwierdź format mechaniczny. D, D0, NH, 5x20 i 6.3x32 nie są zamienne „na oko”.
- Sprawdź selektywność z zabezpieczeniem nadrzędnym. Jeśli awaria ma wyłączać tylko jeden obwód, górne i dolne zabezpieczenia muszą współpracować, a nie rywalizować.
W praktyce przy pompie obiegowej zwykle szukam rozwiązania, które zaakceptuje krótki impuls rozruchowy. Przy sterowniku kotła albo automatyce mieszacza częściej chodzi o małą wkładkę szklaną lub ceramiczną, ale tutaj decyduje instrukcja urządzenia, nie intuicja. Z kolei przy większej rozdzielnicy zasilającej sekcję kotłowni czy pompowni wchodzą już formaty D0 albo NH, bo wtedy znaczenie ma nie tylko prąd, ale też zdolność wyłączania i ergonomia obsługi.
Gdy układ ma silnik, transformator albo zasilacz impulsowy, od razu pojawia się pytanie o to, czy wkładka ma być szybka, czy zwłoczna, bo to właśnie ta różnica najczęściej decyduje o niepotrzebnych przepaleniach.
Szybka, zwłoczna czy ogólnego przeznaczenia
Różnica między szybką a zwłoczną wkładką jest dla użytkownika bardziej praktyczna niż cały katalog oznaczeń. Jeśli urządzenie ma naturalny prąd rozruchowy, zbyt szybka wkładka będzie się przepalała bez realnej awarii.
| Charakterystyka | Jak działa | Gdzie ją stosuję | Kiedy jej nie wybieram |
|---|---|---|---|
| Szybka | Reaguje bardzo szybko na wzrost prądu | Elektronika, zasilacze, wrażliwe układy sterowania | Przy silnikach, transformatorach i urządzeniach z wyraźnym rozruchem |
| Zwłoczna | Toleruje krótki impuls prądowy, zanim odetnie obwód | Pompy, cewki, wentylatory, transformatory, podajniki | Gdy potrzebna jest bardzo szybka ochrona elektroniki mocy |
| gG | Pełnozakresowa ochrona przewodów i typowych odbiorników | Obwody ogólne, zasilanie sekcji instalacji, typowe rozdzielnice | Gdy obwód silnikowy wymaga osobnego podejścia do przeciążenia |
| aM | Chroni głównie przed zwarciem, a przeciążenie trzeba obsłużyć osobno | Silniki i napędy, w tym część pomp i podajników | Jeśli w obwodzie nie ma dodatkowego zabezpieczenia przeciążeniowego |
W obwodach grzewczych szybka wkładka sprawdza się najczęściej w elektronice, ale nie w napędach. Jeśli pompa albo wentylator wyłącza zabezpieczenie tylko przy starcie, nie zakładam od razu uszkodzenia. Często oznacza to po prostu zbyt szybką charakterystykę albo za niski prąd znamionowy względem realnych warunków pracy.
To nie znaczy jednak, że wystarczy wybrać „mocniejszy” egzemplarz. Właśnie tak powstaje większość błędów, które później wracają jako awarie albo przegrzewanie styków.
Najczęstsze błędy przy wymianie i projektowaniu
Najwięcej problemów nie wynika z samej wkładki, tylko z doboru „na siłę”. W instalacjach sanitarnych i grzewczych widzę kilka powtarzalnych pomyłek, które potem kosztują czas, serwis i niepotrzebne przestoje.
- Przewymiarowanie „żeby nie wybijało”. Jeśli poprzednia wkładka się przepaliła, rozwiązaniem nie jest automatycznie większy amperaż. Najpierw trzeba znaleźć przyczynę: uszkodzony silnik, cewkę zaworu, zasilacz, przewód albo wilgoć w puszce.
- Ignorowanie rozruchu. Pompa, transformator czy podajnik mają krótki, naturalny pik prądowy. Gdy ktoś zakłada bardzo szybką wkładkę do takiego obwodu, efekt jest przewidywalny: ciągłe przepalanie bez realnej awarii.
- Pomijanie zdolności wyłączania. To, że wkładka ma „dobry” prąd znamionowy, nie wystarczy. Jeśli spodziewany prąd zwarciowy jest wysoki, a wkładka ma za małą zdolność wyłączania, bezpieczeństwo układu spada.
- Wymiana bez sprawdzenia napięcia. Obwód 400 V i obwód 230 V nie są tym samym, a przy elektronice mocy dochodzi jeszcze kwestia AC/DC.
- Mylenie formatu z parametrem. Wkładka 5x20 mm nie zastąpi NH, nawet jeśli „ma podobny amperaż”. Format i zastosowanie są częścią ochrony, nie tylko wygodą montażu.
- Brak selektywności. Jeśli bezpiecznik główny i obwodowy są dobrane przypadkowo, przy awarii wyłącza się więcej niż powinno. To szczególnie uciążliwe w kotłowniach z kilkoma pompami i automatyką sterującą.
W praktyce najbardziej mylący jest trzeci punkt, bo ludzie widzą jedynie prąd znamionowy, a pomijają temperaturę w szafie, sposób chłodzenia i charakter pracy urządzenia. W ciasnej kotłowni, nad ciepłym źródłem albo w niewentylowanej szafie sterowniczej margines bezpieczeństwa spada szybciej, niż się wydaje. Dlatego przy takich układach nigdy nie opieram się tylko na jednym parametrze.
Po wyeliminowaniu tych błędów zostaje już prosta checklista przed wymianą, czyli to, co naprawdę pomaga uniknąć kolejnej awarii.
Co sprawdzam przed wymianą wkładki w kotłowni
Gdy pracuję przy takim układzie, sprawdzam jeszcze temperaturę otoczenia, stan styków i to, czy w obudowie nie ma śladów przegrzania. W kotłowniach i szafach automatyki to właśnie detal decyduje, czy zabezpieczenie będzie działać powtarzalnie, czy zacznie losowo przepalać się przy każdym postoju pompy.
- Oznaczenie starej wkładki. Przepisuję nie tylko amperaż, ale też charakterystykę i format. Sama liczba A nie wystarcza.
- Instrukcję urządzenia. Jeśli producent podaje konkretną serię, traktuję to jako punkt wyjścia, nie jako sugestię.
- Stan podstawy i styków. Nadpalony styk albo luźna oprawka potrafią wywołać problem podobny do „zbyt małej wkładki”.
- Warunki pracy. Temperatura, wilgoć i słaba wentylacja w szafie mogą zmienić zachowanie zabezpieczenia bardziej, niż się spodziewasz.
- Powtarzalność awarii. Jeśli wkładka przepala się drugi raz po krótkim czasie, nie wymieniam jej w ciemno. Najpierw szukam przyczyny w odbiorniku albo okablowaniu.
- Współpracę z resztą zabezpieczeń. Ochrona obwodu ma sens tylko wtedy, gdy jest spójna z zabezpieczeniem nadrzędnym i nie wyłącza całej instalacji przy drobnej usterce.
Dobrze dobrana wkładka nie jest celem samym w sobie. Ma chronić przewody, elektronikę i napędy tak, żeby instalacja pracowała stabilnie, a awaria dała się szybko zdiagnozować. W praktyce właśnie to odróżnia sensowny dobór od przypadkowej wymiany na „coś, co pasuje do oprawki”.
