W instalacjach elektrycznych o niezawodności bardzo często decydują detale, których nie widać na pierwszy rzut oka: sposób mocowania obudów, tras kablowych, konsol i osprzętu. Śruba z łbem walcowym i gniazdem sześciokątnym daje wysoki docisk w małej przestrzeni, ale jej wybór ma sens tylko wtedy, gdy materiał, powłoka i sposób montażu pasują do warunków pracy. Właśnie na tym się skupię: na praktyce, a nie na katalogowej definicji.
Najkrócej liczy się środowisko, docisk i serwis
- Ta norma opisuje śruby imbusowe, które dziś najczęściej spotyka się pod oznaczeniem ISO 4762.
- W elektryce sprawdzają się głównie przy szafach sterowniczych, uchwytach, trasach kablowych i konstrukcjach wsporczych.
- Dobór materiału jest ważniejszy niż sama nazwa normy: stal ocynkowana, nierdzewna A2/A4 albo wyższa klasa wytrzymałości dają różne efekty.
- W środowisku wilgotnym i korozyjnym zbyt oszczędny wybór materiału zwykle kończy się korozją albo szybszym serwisem.
- Moment dokręcania trzeba brać z tabel producenta, bo powłoka i smarowanie zmieniają realny docisk.
- Jeśli połączenie ma przewodzić prąd, zwykła śruba montażowa nie zastępuje dedykowanego rozwiązania do uziemienia i połączeń wyrównawczych.
Czym jest ta norma i co realnie oznacza

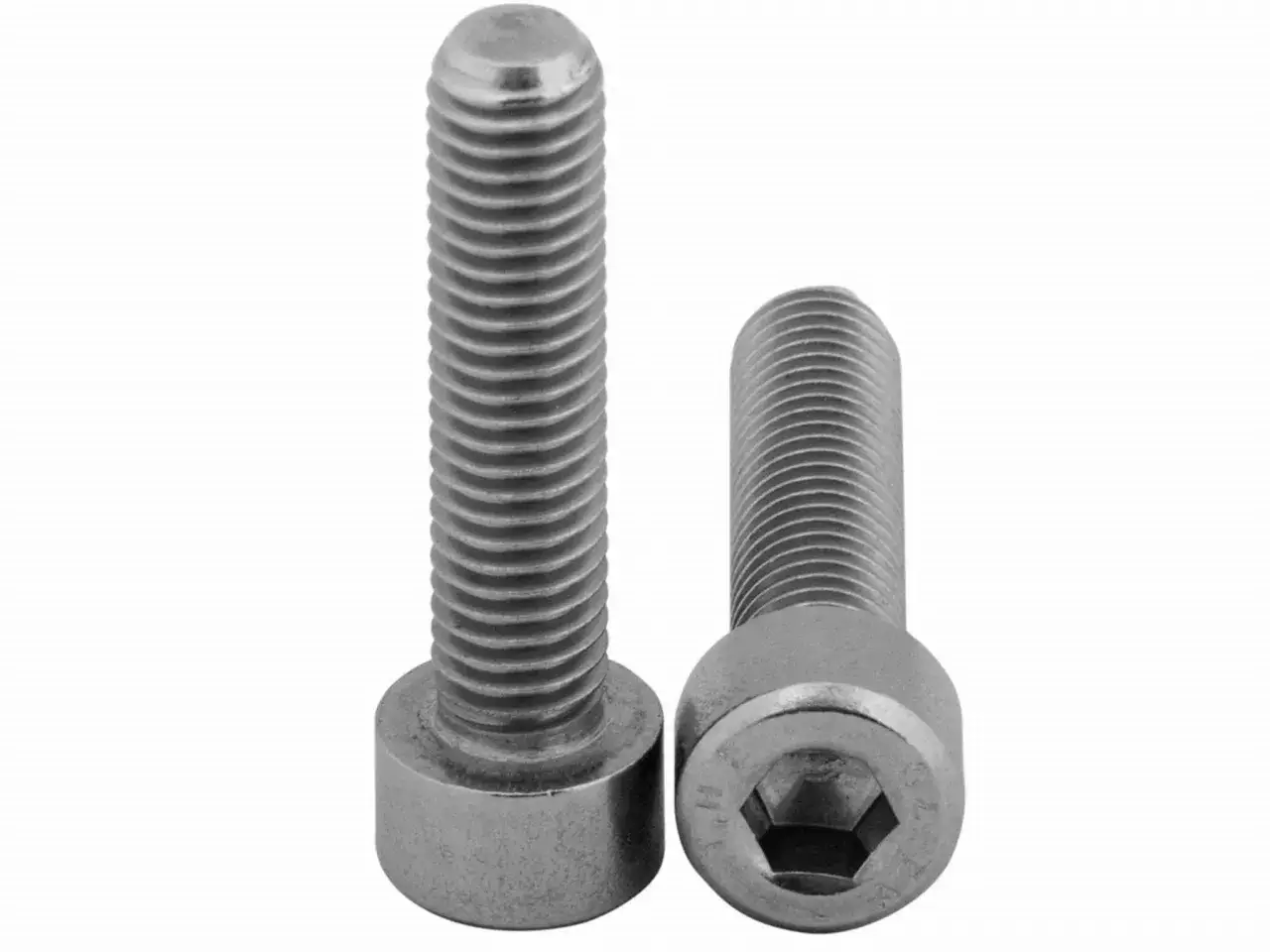

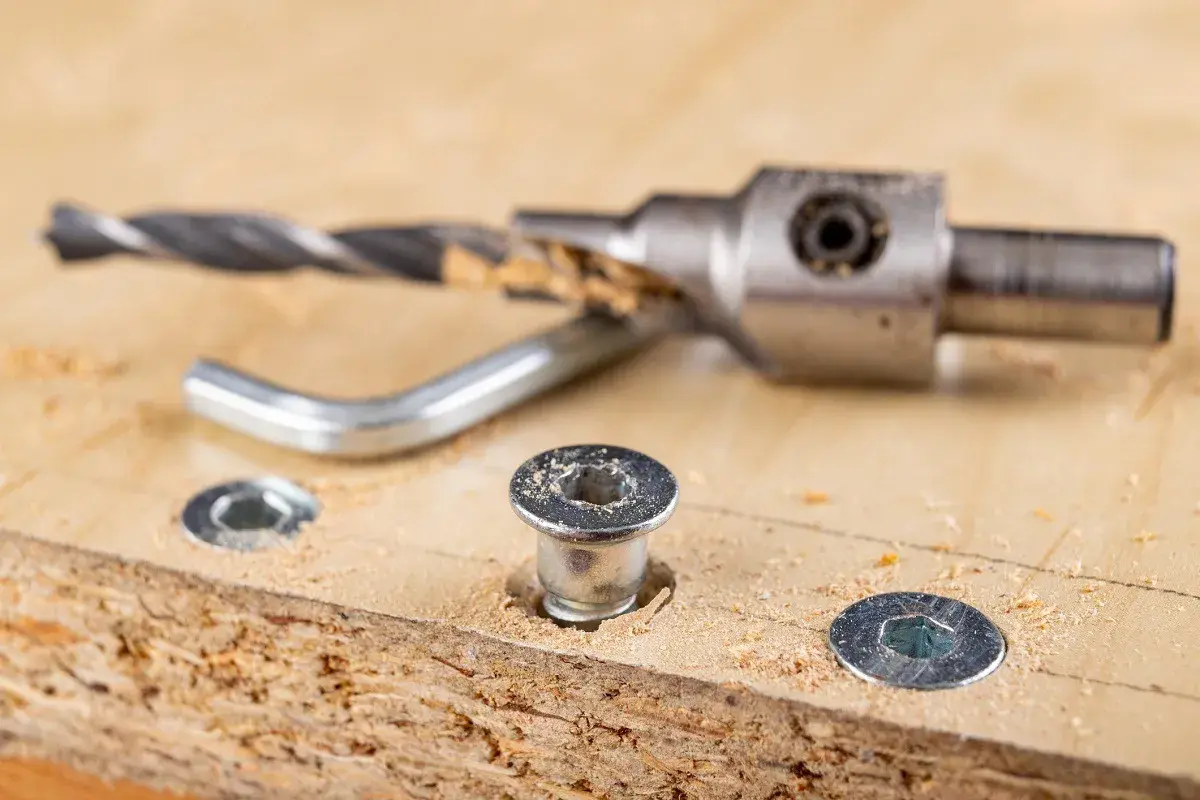

DIN 912 to klasyczna norma dla śrub z łbem walcowym i gniazdem sześciokątnym. W katalogach coraz częściej występuje już jako ISO 4762, a praktyczny sens pozostaje ten sam: kompaktowy łeb, wygodne dociąganie kluczem imbusowym i dobre przenoszenie momentu w miejscach, gdzie zwykły łeb sześciokątny byłby po prostu za duży. Norma obejmuje śruby metryczne od M1,6 do M64, więc mówimy o bardzo szerokim zakresie zastosowań, od lekkich uchwytów po cięższe konstrukcje pomocnicze.
W instalacjach elektrycznych ważne jest też to, że taki łeb łatwo schować w ograniczonej przestrzeni szafy, kanału albo ramy montażowej. Ja traktuję go jako łącznik „precyzyjny”: dobry tam, gdzie trzeba uzyskać powtarzalny docisk, a jednocześnie zachować porządek montażu i dostęp do sąsiednich elementów. To dobrze prowadzi do pytania, gdzie ten typ śruby naprawdę daje przewagę.
Gdzie sprawdza się w instalacjach elektrycznych
W praktyce widzę ją najczęściej w czterech miejscach: przy montażu obudów i szaf sterowniczych, na wspornikach i konsolach kablowych, w połączeniach ram nośnych oraz przy osprzęcie pomocniczym, który wymaga pewnego, ale ciasnego mocowania. W takich punktach liczy się nie tylko wytrzymałość, ale też to, czy połączenie da się serwisować bez rozbierania pół instalacji.
- Szafy i rozdzielnice - śruba z niskim łbem ułatwia montaż w ograniczonym wnętrzu i nie koliduje tak łatwo z kablami, listwami czy osprzętem.
- Trasy kablowe - przy łączeniu elementów konstrukcyjnych ważne są powtarzalność docisku i odporność na drgania, zwłaszcza w obiektach przemysłowych.
- Konstrukcje wsporcze - wsporniki pod aparaturę, obudowy pomocnicze i płyty montażowe często wymagają łącznika, który można dociągnąć z kontrolowanym momentem.
- Obudowy zewnętrzne - w tej roli liczy się już przede wszystkim materiał, bo wilgoć, mgła solna i zmiany temperatur szybko obnażają słaby wybór.
Największa zaleta tego rozwiązania nie polega na samym wyglądzie. Chodzi o to, że w ciasnej zabudowie zyskuję przewidywalny montaż i mniej przypadkowych kolizji z innymi elementami. A skoro tak, trzeba dobrze dobrać materiał, bo to on decyduje o trwałości całego połączenia.
Jak dobrać materiał, klasę i powłokę do warunków pracy
Ja patrzę na to dość prosto: środowisko pracy, wymagany docisk i ryzyko korozji są ważniejsze niż sam symbol na łbie śruby. W elektryce nie wybiera się łącznika wyłącznie pod wytrzymałość, bo to często prowadzi do złudnie „mocnego” rozwiązania, które później przegrywa z wilgocią, wibracją albo chemią.
| Wariant | Kiedy ma sens | Co zyskujesz | Na co uważam |
|---|---|---|---|
| Stal 8.8 z ocynkiem | Suche wnętrza, typowe szafy, mocowania profili | Dobry balans ceny i docisku | Szybciej koroduje w wilgoci i przy częstych kondensacjach |
| Stal 10.9 lub 12.9 | Gdy potrzebny jest większy docisk i projekt to przewiduje | Wysoka wytrzymałość na obciążenia mechaniczne | Nie traktuję jej jako automatycznie lepszej w agresywnym środowisku; błędy montażowe są tu mniej wybaczalne |
| A2-70 | Warunki umiarkowanie wilgotne, standardowe aplikacje z nierdzewką | Lepsza odporność korozyjna, około 700 MPa wytrzymałości na rozciąganie | Wymaga rozsądnego montażu, bo stal nierdzewna potrafi się zacierać |
| A4-80 | Outdoor, strefy mycia, okolice chemii, środowisko o podwyższonej korozyjności | Najlepsza odporność korozyjna z tej grupy, około 800 MPa | Jest droższa i często wymaga świadomego odizolowania od aluminium |
| Cynk płatkowy | Gdy potrzebny jest kompromis między ocynkiem a nierdzewką | Lepsza ochrona niż w klasycznym cynkowaniu galwanicznym | To nadal nie jest odpowiednik stali nierdzewnej w trudnym środowisku |
Jeśli mam zaprojektować połączenie do suchej rozdzielnicy wewnętrznej, zwykle nie komplikuję sprawy bardziej niż trzeba. Gdy jednak instalacja pracuje na zewnątrz, w pobliżu soli, chemii albo stałej wilgoci, od razu myślę o nierdzewce albo o powłoce o wyższej odporności. Wysoka klasa wytrzymałości nie naprawia złego środowiska pracy - to częsty błąd zakupowy. Z tego miejsca już tylko krok do montażu, bo nawet dobra śruba potrafi zawieść przez sposób dokręcenia.
Montaż, który naprawdę trzyma
W połączeniach montażowych najczęściej przegrywa nie sama śruba, tylko sposób jej dokręcenia. Za mały docisk daje luz, za duży kończy się zerwanym gniazdem, rozciągniętym gwintem albo uszkodzeniem cienkiej blachy. W instalacjach elektrycznych, gdzie liczy się i bezpieczeństwo, i serwis, nie ma miejsca na dokręcanie „na czuja”.
- Dobieram właściwy klucz i sprawdzam, czy gniazdo nie ma luzu. Zbyt mały imbus bardzo szybko niszczy łeb.
- Czyszczę gwint i otwór, bo opiłek lub farba potrafią zmienić moment dokręcania bardziej, niż się wydaje.
- Wkręcam śrubę ręcznie na kilka obrotów, żeby wykluczyć krzywe wejście gwintu.
- Dociągam etapami, a finalny moment biorę z tabeli producenta albo projektu, nie z domysłu.
- Jeśli używam stali nierdzewnej, rozważam środek przeciwzatarciowy, bo zacieranie gwintu potrafi zatrzymać montaż w najmniej oczekiwanym momencie.
- Zabezpieczenie gwintu stosuję tylko wtedy, gdy rzeczywiście potrzebuję ochrony przed luzowaniem; nadmiar kleju utrudnia serwis i późniejszy demontaż.
Najważniejsze jest to, że moment dokręcania nie działa w próżni. Powłoka, smarowanie, materiał i klasa wytrzymałości zmieniają rzeczywisty docisk, więc kopiowanie jednego momentu do wszystkich połączeń jest po prostu ryzykowne. To prowadzi mnie do kilku błędów, które w elektryce widzę najczęściej.
Najczęstsze błędy, które kosztują czas i awarie
W instalacjach elektrycznych błędy w łącznikach są zdradliwe, bo przez długi czas nie widać ich skutków. Potem pojawia się korozja przy styku, luz po drganiach albo po prostu brak dostępu serwisowego, gdy coś trzeba wymienić. Właśnie dlatego przy zakupie patrzę nie tylko na rozmiar, ale też na otoczenie i funkcję połączenia.
- Dobór tylko pod cenę - w suchym wnętrzu bywa akceptowalny, ale w wilgoci albo na zewnątrz szybko wychodzi bokiem.
- Łączenie nierdzewki z aluminium bez izolacji - to częsty przepis na korozję galwaniczną, szczególnie gdy pojawia się wilgoć.
- Stawianie na 12.9 „na wszelki wypadek” - wysoka klasa nie zawsze jest bezpieczniejsza, zwłaszcza przy cienkich blachach i agresywnym środowisku.
- Brak rozróżnienia między mocowaniem a uziemieniem - zwykła śruba montażowa nie zastępuje dedykowanego połączenia wyrównawczego.
- Zły dostęp do klucza - jeśli montaż wymaga pół demontażu osprzętu, serwis później będzie równie uciążliwy.
- Ignorowanie różnic w powłokach - ten sam nominalny rozmiar nie znaczy tego samego docisku i odporności na korozję.
Gdy projekt ma już te pułapki za sobą, zostaje ważniejsze pytanie: czy ten typ łącznika jest zawsze najlepszy, czy w niektórych miejscach lepiej sprawdza się coś innego? Tu odpowiedź bywa mniej oczywista, niż się wydaje.
Kiedy lepszy będzie inny łącznik
Nie wybieram śruby z gniazdem sześciokątnym automatycznie. Jeśli połączenie ma być często rozbierane w terenie i pracownik ma mieć szybki dostęp zwykłym narzędziem, czasem wygodniejszy okazuje się łeb sześciokątny z zewnątrz. Jeśli priorytetem jest odporność na manipulację, lepszy bywa torx zabezpieczony albo łącznik z elementem antywandalowym. A kiedy połączenie ma przenosić prąd ochronny, nie szukam kompromisu w zwykłej śrubie montażowej, tylko w rozwiązaniu przewidzianym do tego celu.
Ja traktuję to jak prostą zasadę projektową: śruba ma pasować do środowiska, dostępu serwisowego i funkcji połączenia, a nie odwrotnie. W szafie sterowniczej liczy się porządek i dostęp, na zewnątrz odporność na korozję, a przy połączeniach elektrycznie istotnych - zgodność z wymaganiami przewodzenia i kontroli docisku. Dzięki temu nie przepłacam za nadmiar wytrzymałości tam, gdzie ważniejsza jest trwałość środowiskowa.
Właśnie dlatego przed zakupem zawsze pytam nie o „najmocniejszą” śrubę, tylko o to, co będzie dla niej najtrudniejsze: wilgoć, wibracje, chemia, temperatura czy późniejszy serwis.
Co wybrałbym w praktyce do szafy, trasy i konstrukcji nośnej
Gdybym miał sprowadzić cały temat do jednej decyzji zakupowej, wybrałbym tak:
- Sucha szafa wewnętrzna - stal ocynkowana klasy 8.8 albo nierdzewna A2-70, jeśli chcesz ujednolicić osprzęt i ograniczyć korozję kontaktową.
- Trasa kablowa na zewnątrz - A4-80 albo rozwiązanie o podwyższonej odporności korozyjnej; tutaj oszczędność na materiale zwykle nie ma sensu.
- Konstrukcja z drganiami - wyższa klasa wytrzymałości, ale tylko z kontrolą momentu i zabezpieczeniem przed luzowaniem.
- Połączenie aluminium ze stalą - przekładki, podkładki izolacyjne i świadomy dobór materiału, bo sama śruba nie rozwiąże problemu galwaniki.
- Punkt ochronny lub połączenie wyrównawcze - element przewidziany do tego celu, a nie przypadkowy łącznik montażowy.
Jeśli mam wskazać jedną rzecz, na której najczęściej wygrywa lub przegrywa cały montaż, to jest nią nie sam standard, lecz dopasowanie materiału do środowiska. Dobrze dobrana śruba daje spokój na lata; źle dobrana wygląda poprawnie tylko do pierwszego zawilgocenia, serwisu albo cyklu drgań.
