Zwarcie w instalacji - Jak chronić dom przed awarią i pożarem?

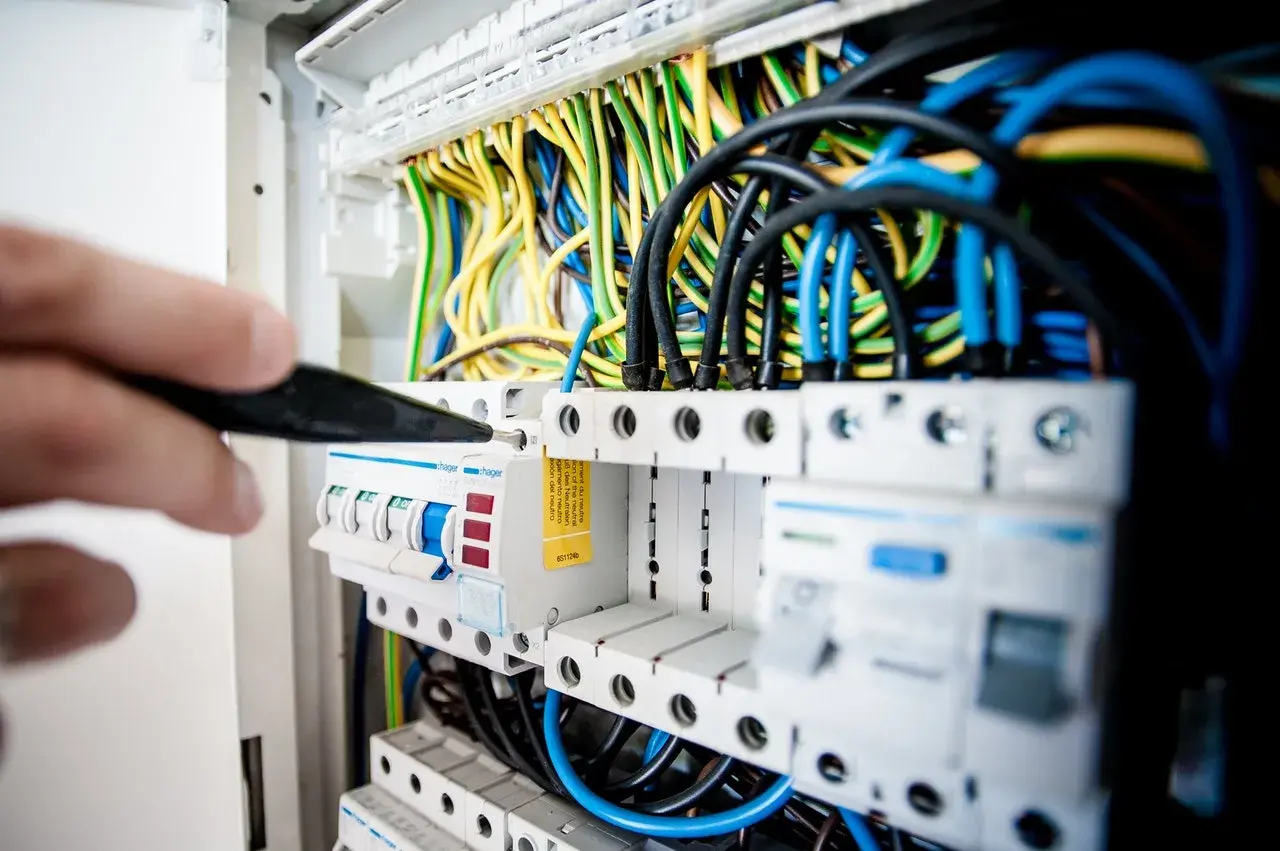

W instalacji elektrycznej najgroźniejsze nie są drobne wahania obciążenia, tylko sytuacje, w których prąd dostaje bardzo łatwą, nieplanowaną drogę przepływu. Taki stan to zwarcie: prąd płynie drogą o bardzo małej rezystancji i gwałtownie rośnie jego natężenie. W praktyce oznacza to ryzyko przegrzania przewodów, uszkodzenia urządzeń i pożaru, dlatego ten temat warto rozumieć nie tylko definicyjnie, ale przede wszystkim użytkowo.

Co dzieje się w obwodzie, gdy opór spada prawie do zera

Ja zwykle zaczynam od prostego obrazu: przewód, złącze lub element urządzenia miały prowadzić prąd przez określony opór, a nagle pojawia się droga o dużo mniejszej impedancji, czyli praktycznie „skrót”. Wtedy prąd nie rozkłada się tak, jak przewidział projekt, tylko gwałtownie rośnie. Energia wydziela się przede wszystkim w miejscach uszkodzenia, a temperatura może wzrosnąć szybciej, niż zdąży zareagować człowiek.

To właśnie dlatego w instalacjach liczy się nie tylko sam przekrój przewodu, ale też jakość połączeń, stan izolacji i dobór aparatury. Często problem nie bierze się z jednego spektakularnego błędu, tylko z drobnej degradacji: poluzowanego zacisku, przetartej żyły albo zawilgoconej puszki. Jeśli taki punkt zaczyna iskrzyć, sytuacja potrafi przejść z lokalnej usterki do poważnej awarii w kilka sekund.

W praktyce projektowej najważniejsze jest to, że zabezpieczenie ma zadziałać zanim przewód, rozdzielnica albo urządzenie zostaną uszkodzone termicznie. Z tego powodu dalej warto rozróżnić, co jest klasycznym przeciążeniem, a co awarią zwarciową. To prowadzi wprost do drugiego pytania: po czym odróżnić te dwa zjawiska w realnym obiekcie.

Jak odróżnić awarię zwarciową od przeciążenia

Na etapie diagnostyki to rozróżnienie oszczędza czas i pieniądze. Przeciążenie oznacza, że obwód jest sprawny, ale pobiera zbyt duży prąd przez zbyt długi czas. Awaria zwarciowa to już inna historia: prąd płynie bardzo łatwą drogą, zwykle po uszkodzeniu izolacji, i rośnie nagle.

Ten podział ma znaczenie także dlatego, że użytkownicy często mówią „wywala korki”, choć przyczyna może leżeć zupełnie gdzie indziej. Jeśli problem pojawia się po włączeniu kilku dużych odbiorników, podejrzewam przeciążenie. Jeśli zabezpieczenie reaguje natychmiast po podłączeniu jednego urządzenia, szukam uszkodzenia lokalnego albo błędu w samym sprzęcie. Z takim podejściem łatwiej dojść do źródła kłopotu, zanim zacznie się wymiana przypadkowych elementów.

Skoro już widać, że objawy potrafią być podobne, warto przyjrzeć się temu, skąd te awarie biorą się najczęściej w budynkach i instalacjach użytkowych.

Skąd biorą się najczęstsze przyczyny w domu i w obiekcie

W praktyce najwięcej problemów daje nie sam wiek budynku, tylko połączenie wieku, eksploatacji i słabego serwisu. W starych instalacjach częściej spotykam kruche izolacje, utlenione połączenia i aluminiowe przewody, które gorzej znoszą luźne zaciski. W nowych obiektach z kolei częstym źródłem kłopotu bywa pośpiech wykonawczy albo niewłaściwy dobór osprzętu do warunków pracy.

• Uszkodzona izolacja - przewód może zostać przygnieciony, przetarty albo przecięty podczas remontu.
• Wilgoć - w puszkach, gniazdach i oprawach potrafi stworzyć niebezpiecznie przewodzące środowisko.
• Luźne zaciski - nagrzewają się, iskrzą i z czasem prowadzą do łuku elektrycznego.
• Wadliwe urządzenie - kabel zasilający, filtr, grzałka lub silnik mogą uszkodzić się wewnętrznie.
• Błąd montażowy - źle dobrane końcówki, zbyt mały promień gięcia albo przypadkowe zamknięcie żył.
• Uszkodzenia mechaniczne - przewiercenie ściany, zgniot pod meblem, gryzonie w poddaszu lub magazynie.

Z mojego doświadczenia wynika, że najtrudniejsze są awarie „ukryte”, czyli takie, które nie dają pełnego objawu od razu. Czasem instalacja działa jeszcze kilka tygodni, ale izolacja już jest osłabiona i kolejny impuls prądowy wystarczy do rozwinięcia uszkodzenia. Tego właśnie nie wolno lekceważyć, bo najtańszy moment na reakcję jest zawsze przed iskrzeniem, nie po nim.

Właśnie dlatego następny krok to nie sama diagnoza, ale szybka i spokojna reakcja, zanim problem obejmie więcej niż jeden obwód.

Co zrobić od razu, gdy pojawią się iskry, dym lub nagłe wyłączenie

Jeżeli widać dym, czuć spaleniznę albo słychać trzaskanie w rozdzielnicy, priorytet jest jeden: odłączyć zagrożony obwód, ale tylko wtedy, gdy da się to zrobić bezpiecznie. Nie zbliżam się do mokrych dłoni, nie dotykam odsłoniętych elementów i nie próbuję „przepchnąć” zasilania ponownie, bo to zwykle tylko pogarsza sytuację.

1. Odłącz zasilanie obwodu lub główny wyłącznik, jeśli masz do niego bezpieczny dostęp.
2. Nie podłączaj ponownie tego samego urządzenia ani nie wymieniaj zabezpieczenia na większe.
3. Jeśli jest dym lub ogień, ewakuuj osoby z miejsca zdarzenia i wezwij pomoc.
4. Nie gaś wodą urządzeń pod napięciem; do tego służą odpowiednie środki gaśnicze, a nie improwizacja.
5. Po opanowaniu sytuacji niech diagnostykę wykona elektryk z pomiarami, a nie „na oko”.

Najgorszy nawyk to wielokrotne załączanie obwodu „żeby sprawdzić, czy już działa”. Jeśli uszkodzenie jest aktywne, każde kolejne załączenie może zwiększać temperaturę i zakres zniszczeń. W bezpiecznym wariancie kończy się to tylko wybiciem zabezpieczenia, w gorszym - uszkodzeniem aparatury, a w najgorszym - pożarem.

Po takim incydencie naturalnie pojawia się pytanie: które elementy instalacji naprawdę chronią przed skutkami awarii, a które tylko potocznie uważa się za „zabezpieczenie wszystkiego”.

Jakie zabezpieczenia naprawdę ograniczają skutki awarii

W instalacji nie wystarcza jeden aparat „na wszystko”. W praktyce to wyłącznik nadprądowy ma odciąć zasilanie przy zwarciu, a RCD pełni inną funkcję: wykrywa prąd różnicowy, czyli ucieczkę prądu poza normalny tor obwodu. To ważne, bo wiele osób myli te role i zakłada, że różnicówka zabezpieczy także przed przeciążeniem albo awarią przewodów. Nie zabezpieczy.

Warto też pamiętać o pojęciu zdolności wyłączania, czyli o tym, jak duży prąd aparat potrafi bezpiecznie przerwać. To nie jest detal katalogowy dla projektanta z nadmiarem czasu, tylko kryterium bezpieczeństwa. Jeśli aparat ma zbyt małą zdolność wyłączania w stosunku do spodziewanego prądu zwarciowego, nie spełni swojej roli wtedy, gdy będzie najbardziej potrzebny.

Najlepszy efekt daje więc nie pojedynczy element, ale układ: dobry projekt, odpowiednio dobrane zabezpieczenia i poprawna koordynacja między nimi. Tę część najłatwiej przeoczyć, dlatego w następnym kroku przechodzę do rzeczy, które realnie ograniczają ryzyko już na etapie projektu i odbioru.

Jak ograniczyć ryzyko podczas projektu, modernizacji i odbioru

Najwięcej błędów nie wynika z jednego „złego” elementu, tylko z łańcucha drobnych niedopatrzeń. Dlatego w nowych i modernizowanych instalacjach zwracam uwagę na kilka spraw, które naprawdę robią różnicę:

• Dobór przekrojów przewodów do rzeczywistego obciążenia i długości trasy, a nie tylko do „typowej praktyki”.
• Selektywność zabezpieczeń, żeby przy lokalnej awarii nie wyłączać całego obiektu bez potrzeby.
• Jakość połączeń w rozdzielnicy, puszkach i osprzęcie końcowym, bo luźny zacisk bywa początkiem większego problemu.
• Oddzielenie obwodów dla dużych odbiorników, dzięki czemu awaria jednego urządzenia nie destabilizuje reszty instalacji.
• Warunki środowiskowe - wilgoć, pył i temperatura mają znaczenie większe, niż często zakłada inwestor.
• Pomiary odbiorcze i okresowe, bo tylko one pokazują, czy instalacja nadal pracuje w granicach założonych przez projekt.

Ja lubię patrzeć na odbiór instalacji jak na filtr jakości: jeśli ktoś oszczędza na pomiarach, zaciskach albo opisach obwodów, ryzyko wraca później w postaci przestojów i kosztownych interwencji. W obiekcie komercyjnym to już nie jest drobiazg techniczny, tylko realny koszt operacyjny. Z punktu widzenia inwestora lepiej wychwycić słabe miejsce przed oddaniem obiektu niż po pierwszym incydencie.

To domyka najważniejszą część tematu, ale zostaje jeszcze jedna rzecz: krótka, praktyczna perspektywa, co z tego naprawdę wynika dla osoby odpowiedzialnej za instalację.

Najkrótsza droga do bezpieczniejszej instalacji

Jeśli mam wskazać jedną zasadę, to brzmi ona tak: nie traktuj wybitego zabezpieczenia jak przypadkowej usterki do „resetu”, tylko jak sygnał, że obwód wymaga diagnozy. Czasem winny jest pojedynczy odbiornik, czasem wilgoć, a czasem cała sekcja instalacji, która po prostu dojrzała do naprawy albo modernizacji.

Największą różnicę robi połączenie trzech rzeczy: poprawnego projektu, właściwego zabezpieczenia i regularnego przeglądu. Gdy te elementy są spójne, ryzyko gwałtownie spada, a instalacja zachowuje się przewidywalnie nawet przy awarii pojedynczego odbiornika. W praktyce to właśnie przewidywalność jest najcenniejsza, bo pozwala inwestorowi i specjaliście podejmować decyzje bez zgadywania.

Jeżeli po awarii wciąż pozostają wątpliwości, sens ma już nie „kolejny test”, tylko pełny przegląd z pomiarami, oceną połączeń i weryfikacją doboru zabezpieczeń. To zwykle kosztuje mniej niż naprawa skutków jednego źle zignorowanego uszkodzenia.
