Drugie prawo Kirchhoffa porządkuje bilans napięć w zamkniętym obwodzie i pozwala sprawdzić, czy źródło, przewody oraz odbiorniki „zgadzają się” ze sobą elektrycznie. W instalacjach elektrycznych to jedno z tych narzędzi, które brzmią szkolnie, ale w praktyce pomagają liczyć spadki napięcia, analizować oczka obwodu i szybciej wychwytywać błędy w projekcie albo pomiarach. Pokażę to bez zbędnej teorii: od definicji, przez zapis równania, po przykład z sieci 230 V i najczęstsze pułapki.
Najkrócej: chodzi o bilans napięć w zamkniętej pętli
- W zamkniętym oczku suma wzrostów i spadków napięcia musi dać zero.
- Najpierw wybieram kierunek obiegu, potem konsekwentnie zapisuję znaki.
- W instalacjach elektrycznych prawo pomaga liczyć spadki napięcia na przewodach i obciążeniach.
- Przy prądzie przemiennym zasada pozostaje prawdziwa, ale w obwodach z reaktancją trzeba uwzględniać impedancję i fazę.
- Najczęstsze błędy to zły znak, brak zamkniętej pętli i pomijanie oporu przewodów.
Czym jest drugie prawo Kirchhoffa i dlaczego działa

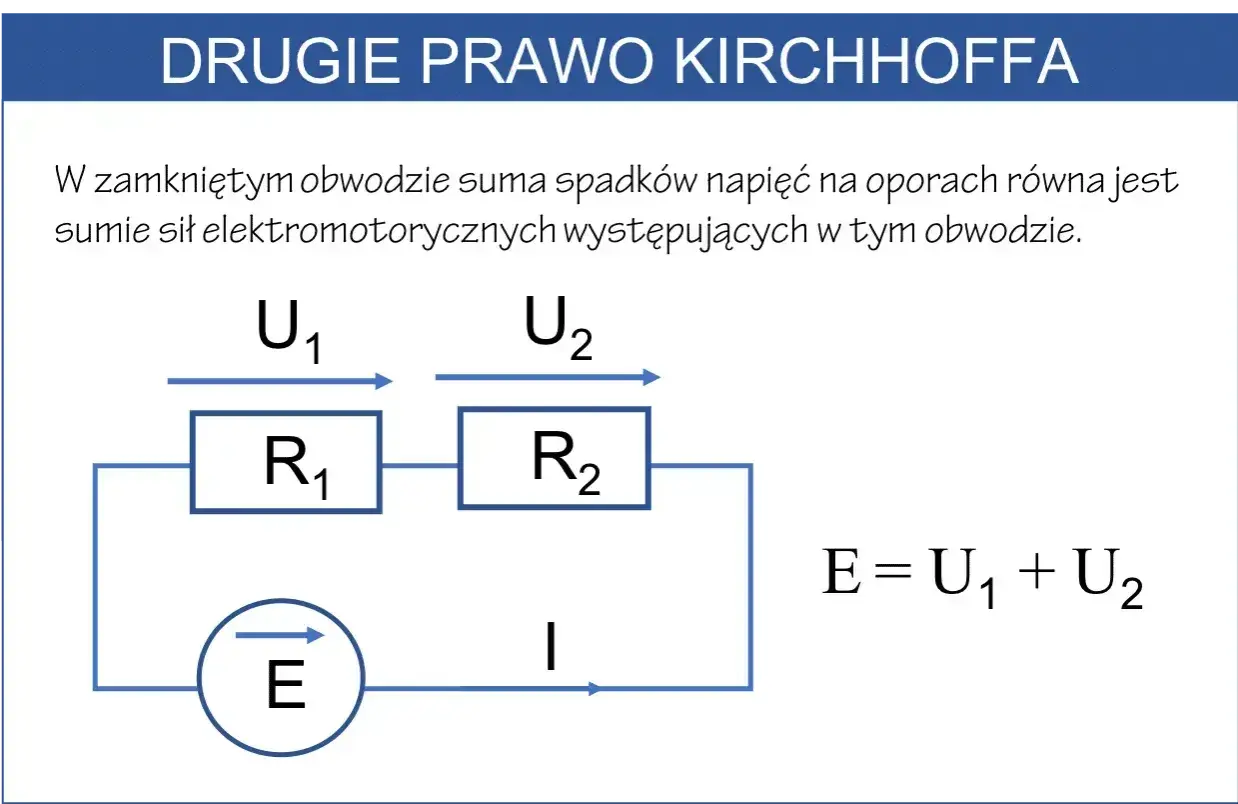

Drugie prawo Kirchhoffa mówi, że w dowolnym zamkniętym oczku obwodu algebraiczna suma napięć jest równa zero. W praktyce znaczy to tyle, że energia dostarczona przez źródło musi zostać „zużyta” na spadki napięcia na elementach obwodu. Ja najczęściej zapisuję to w jednej z dwóch postaci: ΣU = 0 albo suma napięć źródeł = suma spadków napięć.
To nie jest sztuczka rachunkowa, tylko zapis zasady zachowania energii. Jeżeli ładunek krąży po zamkniętej pętli, nie może po jednym pełnym obiegu zyskać energii bez końca. Gdyby bilans napięć nie zamykał się do zera, obwód byłby fizycznie niespójny. Żeby jednak nie pomylić się w zapisie, trzeba najpierw ustalić prostą procedurę.
Jak zapisać równanie oczka bez pomyłek
W praktyce pracuję według tej samej kolejności i polecam ją każdemu, kto rozwiązuje obwód po raz pierwszy. Najważniejsze jest to, by nie mieszać znaków w trakcie obliczeń. Kierunek obiegu możesz wybrać dowolnie, ale potem musisz się go trzymać do końca.
- Wybierz zamkniętą pętlę, czyli oczko, które chcesz policzyć.
- Ustal kierunek obiegu, na przykład zgodny z ruchem wskazówek zegara.
- Zaznacz źródła napięcia oraz elementy, na których występują spadki napięcia.
- Przyjmiij spójne znaki: wzrost napięcia traktuj jako dodatni, spadek jako ujemny.
- Zapisz równanie i dopiero potem podstaw liczby.
Żeby ten zapis był czytelny, stosuję prostą zasadę znaków:
| Co mijam w oczku | Jak to zapisuję | Co to oznacza |
|---|---|---|
| Źródło od bieguna „-” do „+” | + | Wzrost napięcia |
| Rezystor zgodnie z kierunkiem prądu | -IR | Spadek napięcia |
| Rezystor przeciwnie do kierunku prądu | +IR | W zapisie obiegu wygląda jak wzrost |
Ważna uwaga: znak zależy od tego, jaki kierunek obiegu przyjmiesz, więc nie ma jedynego „magicznego” wariantu. Liczy się konsekwencja. Po takim zapisie łatwo przejść do liczb, a to najlepiej widać na prostym przykładzie z instalacji.
Przykład obliczeniowy z instalacji 230 V
Załóżmy uproszczony obwód zasilany z sieci 230 V. W torze zasilania mamy łącznie 1 Ω oporu przewodów i styków, a odbiornik ma 22 Ω. Dla takiego układu całkowity opór wynosi 23 Ω, więc prąd obwodu to 230 V / 23 Ω = 10 A.
| Element | Wartość | Wynik |
|---|---|---|
| Źródło | 230 V | napięcie zasilania |
| Przewody i styki | 1 Ω | spadek 10 V |
| Odbiornik | 22 Ω | spadek 220 V |
| Bilans oczka | 230 V | 10 V + 220 V = 230 V |
Równanie wygląda więc bardzo prosto: 230 V - 10 V - 220 V = 0. To jest właśnie sedno drugiego prawa Kirchhoffa. Gdybym dostał wynik inny niż zero, szukałbym błędu w założeniach, znakach albo pomiarach. W instalacjach to ważne, bo już kilka woltów straty na przewodach może zmienić pracę urządzenia, zwłaszcza przy długich liniach zasilających. Taki sam bilans pojawia się jednak nie tylko w szkolnym przykładzie.
Gdzie to prawo naprawdę pomaga w instalacjach elektrycznych
W projektowaniu i diagnozie instalacji drugie prawo Kirchhoffa jest użyteczne tam, gdzie trzeba szybko ocenić, dokąd „ucieka” napięcie. Nie chodzi wyłącznie o zadania z podręcznika. Najwięcej korzyści daje przy długich odcinkach kabli, obciążonych liniach i modernizacjach, w których dochodzą nowe odbiorniki.
| Sytuacja | Co sprawdzam | Dlaczego to ma znaczenie |
|---|---|---|
| Długi obwód zasilający | Spadek napięcia na przewodach | Urządzenie może dostawać za niskie napięcie |
| Obwód z kilkoma odbiornikami | Podział napięcia w oczku | Wiadomo, który element zabiera najwięcej „budżetu napięciowego” |
| Modernizacja instalacji | Nowy bilans po dołożeniu odbiornika | Można uniknąć przeciążenia i błędnego doboru przewodów |
| Diagnostyka awarii | Czy suma napięć zgadza się z pomiarem | Łatwiej znaleźć luźny styk, przerwę albo uszkodzony element |
Warto tu odróżnić to prawo od pomiaru impedancji pętli zwarcia. To nie jest to samo. W pętli zwarcia analizuje się tor dla prądu zwarciowego i działanie zabezpieczeń, a tutaj patrzymy na bilans napięć w zamkniętym oczku roboczym. Ta różnica jest praktyczna, bo na budowie albo w serwisie łatwo pomylić oba pojęcia. Gdy obwód nie jest idealnie rezystancyjny, sprawa robi się trochę ciekawsza.
Co zmienia się w prądzie przemiennym
Sama zasada nie znika, kiedy zamiast prostego obwodu stałoprądowego mam instalację 230/400 V AC. Zmienia się sposób liczenia. Dla obciążeń czysto rezystancyjnych, takich jak grzałka czy zwykły odbiornik oporowy, bilans jest prosty. Przy elementach indukcyjnych i pojemnościowych trzeba już uwzględnić impedancję, czyli opór zależny od częstotliwości, oraz przesunięcie fazowe między napięciem a prądem.
| Rodzaj obciążenia | Jak czytam bilans napięć |
|---|---|
| Rezystancyjne | Dodaję napięcia niemal tak samo jak w DC |
| Indukcyjne | Uwzględniam reaktancję i fazę |
| Pojemnościowe | Też liczę impedancję, a nie tylko omy |
| Mieszane | Rozpisuję składowe i składam wynik dopiero na końcu |
W praktyce instalacyjnej to ważne przy silnikach, transformatorach, dławikach i części odbiorników elektronicznych. Miernik pokaże wartość skuteczną napięcia, ale sam pomiar nie zdejmie z Ciebie obowiązku poprawnego modelowania obwodu. Jeśli układ ma cewki albo kondensatory, proste dodawanie samych wartości skutecznych może być zbyt dużym uproszczeniem. Właśnie przez te różnice najwięcej błędów pojawia się nie w samym prawie, tylko w jego zastosowaniu.
Najczęstsze błędy i ograniczenia, które psują wynik
Jeżeli miałbym wskazać miejsca, w których to prawo najczęściej jest źle używane, lista byłaby krótka, ale konkretna. W praktyce problemem rzadko bywa sama teoria. Częściej zawodzi zapis znaków albo zbyt optymistyczne założenia o idealnych przewodach i źródłach.
- Brak zamkniętej pętli w równaniu.
- Mieszanie spadków napięcia z przyrostami napięcia.
- Pomijanie oporu przewodów, styków i połączeń.
- Traktowanie obwodu z cewką lub kondensatorem tak, jakby był czysto rezystancyjny.
- Uznawanie ujemnego wyniku prądu za błąd obliczeń, zamiast za sygnał, że przyjęty kierunek był przeciwny do rzeczywistego.
Ja zawsze zwracam uwagę na jeszcze jedną rzecz: drugie prawo Kirchhoffa mówi o bilansie napięć, ale nie zastępuje całej analizy obwodu. Nie pokaże Ci samodzielnie, jak rozdzielić prądy w rozgałęzieniach, nie wyznaczy też automatycznie strat mocy. Do pełnego obrazu zwykle łączę je z pierwszym prawem Kirchhoffa i z prawem Ohma. Kiedy te trzy narzędzia pracują razem, projekt i pomiar robią się dużo bardziej przewidywalne.
Co warto zapamiętać przy projektowaniu i pomiarach
- Zaczynaj od jednego oczka i jednego, konsekwentnie przyjętego kierunku obiegu.
- W każdym obwodzie licz napięcie źródła razem ze spadkami na przewodach, łącznikach i odbiornikach.
- Przy dłuższych liniach sprawdzaj, czy spadek napięcia nie zabiera zbyt dużo z napięcia dostępnego na końcu obwodu.
- W obwodach z silnikami, transformatorami i innymi elementami reakcyjnymi nie upraszczaj rachunku do samych omów.
- Gdy wynik pomiaru nie zgadza się z obliczeniami, najpierw szukaj słabego styku, błędnego połączenia albo złego założenia znaku.
W praktyce najwięcej daje mi prosty nawyk: najpierw rysuję pętlę, potem rozpisuję źródła i spadki, a dopiero na końcu sprawdzam liczby. Tak drugie prawo Kirchhoffa przestaje być szkolną definicją, a zaczyna działać jak szybki test poprawności obliczeń, doboru przewodów i diagnozy instalacji.
