Uziemienie pionowe jest jednym z prostszych sposobów na poprawę bezpieczeństwa instalacji, zwłaszcza tam, gdzie nie ma miejsca na otok albo fundament nie nadaje się do wykorzystania. W praktyce dobrze zaprojektowany uziom szpilkowy pomaga odprowadzić prądy zwarciowe i udarowe, ale jego skuteczność zależy od gruntu, głębokości i jakości połączeń. Poniżej pokazuję, kiedy to rozwiązanie ma sens, jak je dobrać, na czym nie oszczędzać i jakie błędy najczęściej psują efekt.
Najważniejsze rzeczy, które trzeba wiedzieć przed wyborem uziemienia pionowego
- To rozwiązanie jest szczególnie praktyczne przy modernizacji istniejących budynków i na małych działkach.
- Skuteczność zależy bardziej od głębokości, wilgotniejszej warstwy gruntu i ciągłości połączeń niż od samej nazwy elementu.
- Najczęściej stosuje się stal ocynkowaną, miedziowaną albo nierdzewną, a wybór materiału wpływa na trwałość i korozję.

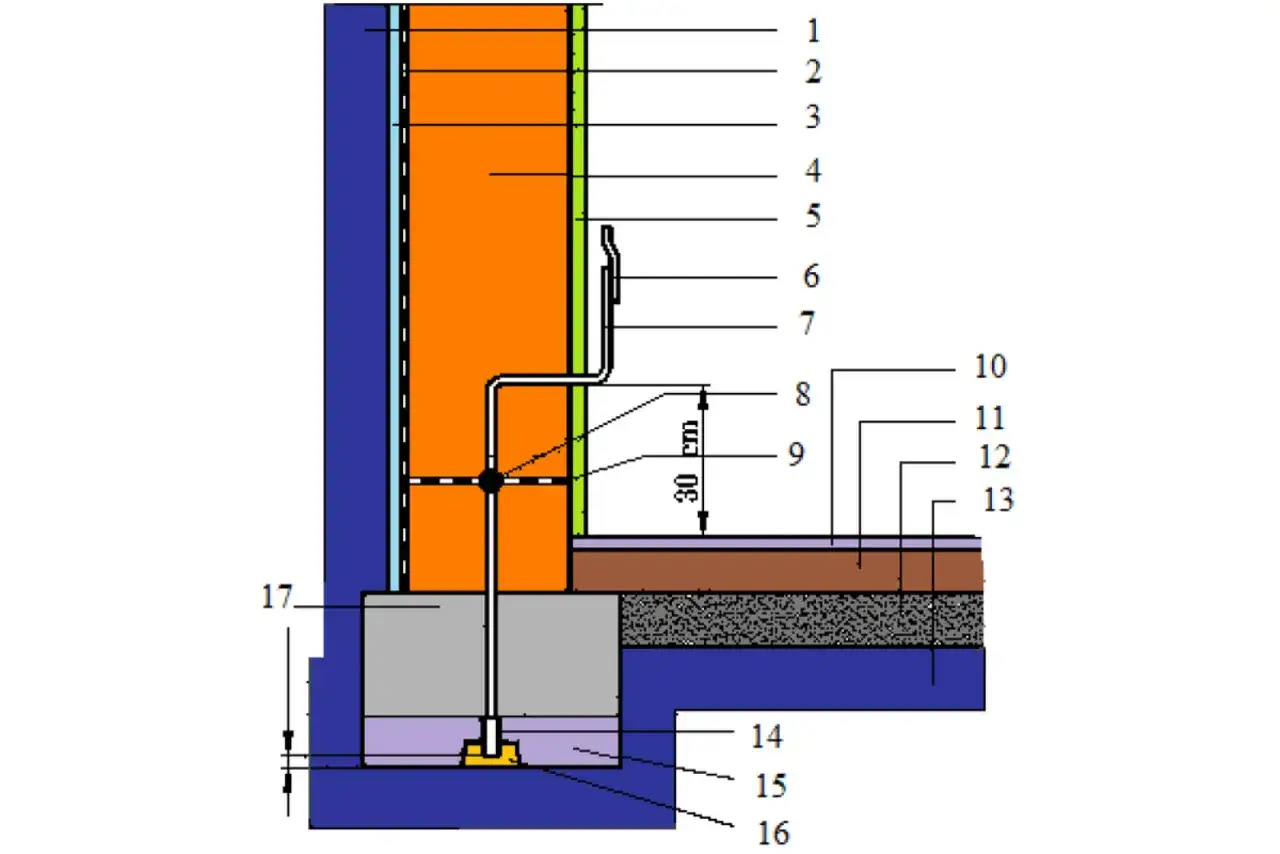

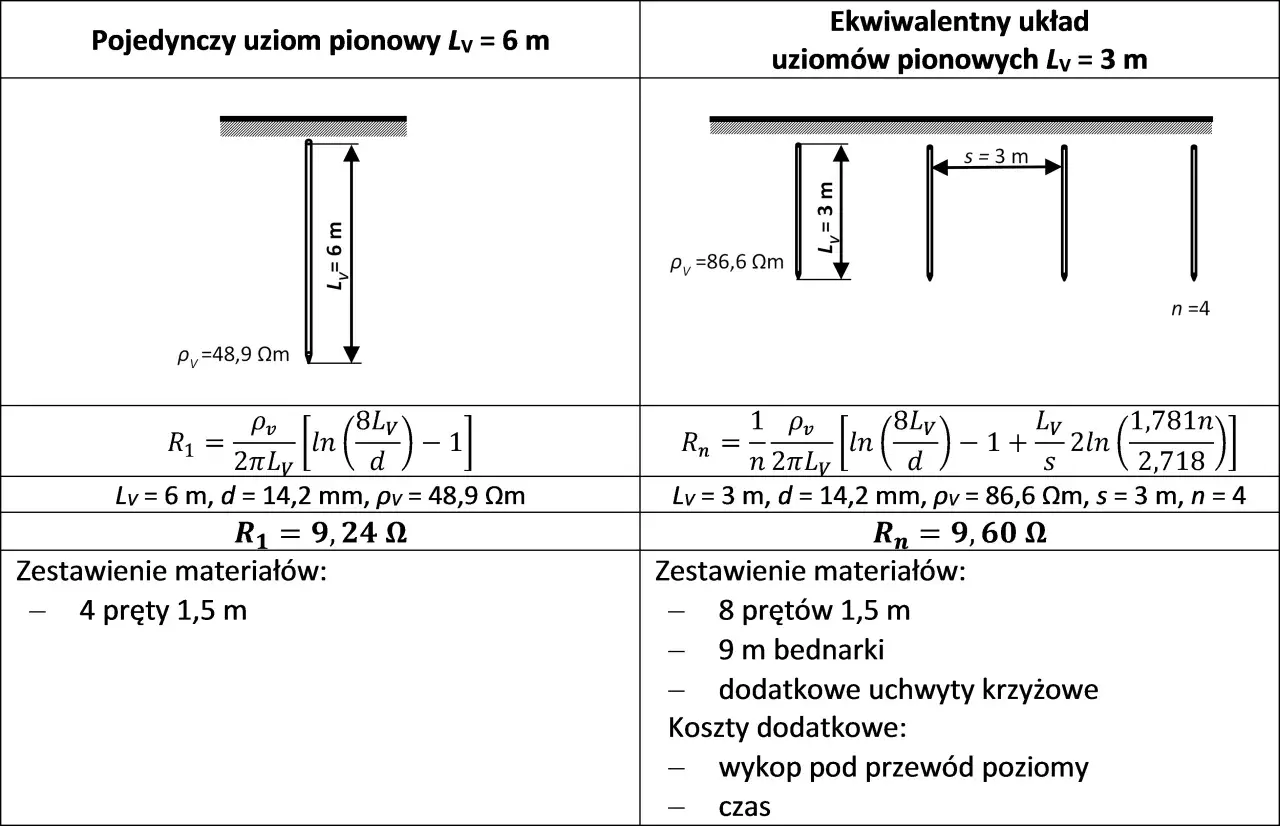

- W wielu przypadkach lepszy efekt daje kilka prętów albo układ mieszany niż pojedyncza szpilka.
- Bez pomiaru rezystancji uziemienia nie da się uczciwie ocenić, czy instalacja naprawdę działa dobrze.
- Orientacyjne koszty materiałów zaczynają się od kilkudziesięciu złotych, ale całe wykonanie zależy od gruntu i robocizny.
Czym jest uziemienie pionowe i kiedy ma sens
W uproszczeniu jest to metalowy pręt pogrążony w gruncie tak, aby prąd miał możliwie łatwą drogę do ziemi. Taki układ wykorzystuje głębsze warstwy gruntu, które zwykle są stabilniejsze wilgotnościowo niż wierzchnia, przesychająca warstwa przy powierzchni. Ja traktuję go jako rozwiązanie bardzo praktyczne w modernizacjach: gdy budynek stoi od lat, wykop wokół niego byłby niepotrzebnie kosztowny, a fundament nie daje się wykorzystać jako uziom.
Najczęstsze zastosowania to domy jednorodzinne, dobudowy, obiekty gospodarcze, małe stacje, rozdzielnie i instalacje odgromowe, w których trzeba szybko uzyskać sensowne parametry bez dużej ingerencji w teren. Warto jednak uczciwie powiedzieć, że to nie jest „zawsze najlepszy” typ uziemienia. Jeśli działka pozwala na otok albo nowy budynek dopiero powstaje, inne rozwiązania mogą dać stabilniejszy i trwalszy efekt. Następny krok to zrozumienie, jak taki pręt naprawdę pracuje w gruncie i z czego powinien być zrobiony.Jak działa i z czego się je robi
Skuteczność takiego uziemienia bierze się z powierzchni styku metalu z gruntem oraz z głębokości, na której znajduje się przewodząca warstwa ziemi. Im lepszy kontakt z wilgotniejszym i mniej przesuszonym gruntem, tym łatwiej obniżyć rezystancję uziemienia, czyli opór, jaki ziemia stawia przepływowi prądu. W praktyce liczy się nie tylko sam pręt, ale też złącza, przewód łączący, odporność korozyjna i to, czy cały układ zachowa parametry po latach.
Najczęściej spotykam cztery grupy materiałowe. Wybór nie powinien być przypadkowy, bo różnice w trwałości i podatności na korozję są realne, a nie kosmetyczne.
| Materiał | Co daje | Na co uważać | Kiedy ma sens |
|---|---|---|---|
| Stal ocynkowana | Jest stosunkowo tania i łatwo dostępna | Warstwa cynku z czasem się zużywa, zwłaszcza w agresywnym gruncie | Gdy budżet ma znaczenie i grunt nie jest szczególnie wymagający |
| Stal miedziowana | Dobrze łączy rozsądną cenę z wyższą odpornością na korozję | Trzeba pilnować jakości powłoki i zgodności z innymi metalami | Gdy zależy Ci na lepszej trwałości bez przechodzenia na pełną miedź |
| Miedź | Bardzo dobra przewodność i wysoka odporność na korozję | Wyraźnie wyższy koszt | W bardziej wymagających instalacjach i tam, gdzie trwałość jest priorytetem |
| Stal nierdzewna | Dobry kompromis w trudniejszych warunkach gruntowych | Nie jest najtańsza i wymaga poprawnego osprzętu | W środowisku, gdzie korozja byłaby szczególnie problematyczna |
Jeśli mam wskazać jeden detal, który początkujący pomijają najczęściej, to nie jest nim sama długość pręta, tylko kompatybilność elektrochemiczna. Mieszanie przypadkowych metali bez właściwego złącza przyspiesza korozję galwaniczną i po kilku sezonach daje wynik gorszy niż tani, ale spójny układ. I właśnie dlatego warto porównać to rozwiązanie z innymi typami uziemień, zanim zdecydujesz się na konkretny wariant.
Kiedy lepszy będzie układ otokowy, fundamentowy albo mieszany
W budynkach nowych i modernizowanych często nie wybiera się „najlepszego uziomu w teorii”, tylko taki, który daje stabilny wynik przy rozsądnym koszcie i bez demolowania terenu. Dlatego w praktyce zestawiam kilka opcji obok siebie.
| Typ | Gdzie pasuje | Plusy | Ograniczenia |
|---|---|---|---|
| Uziemienie pionowe | Modernizacje, mała działka, miejsce bez wykopu wokół budynku | Mało robót ziemnych, łatwo rozbudować o kolejne segmenty | Silnie zależy od gruntu, pojedynczy pręt nie zawsze wystarcza |
| Układ otokowy | Nowy obiekt lub teren, na którym można wykonać wykop wokół budynku | Duża powierzchnia styku z gruntem, zwykle przewidywalny efekt | Wymaga więcej prac ziemnych i miejsca |
| Uziom fundamentowy | Etap budowy, zanim fundament zostanie zamknięty | Bardzo trwały i zwykle najlepszy, gdy można go wykonać od razu | Po zakończeniu budowy praktycznie nie dołożysz go bez większej ingerencji |
| Układ mieszany | Gdy sam pręt nie daje wyniku albo grunt jest trudny | Najłatwiej go dopasować do rzeczywistych warunków | Wymaga lepszego projektu i zwykle większego budżetu |
Układ pionowy wygrywa wtedy, gdy trzeba działać szybko, ograniczyć roboty ziemne i zejść głębiej niż pozwala powierzchniowa warstwa gruntu. Otok i fundament zwykle dają bardziej przewidywalny efekt w nowych inwestycjach, bo mają większy kontakt z ziemią, ale wymagają większej ingerencji w budowę. Jeśli teren jest kapryśny, a wynik pomiaru wychodzi na styk, rozsądny staje się układ mieszany, bo zamiast walczyć z jednym problemem, rozkładasz go na kilka elementów.
To prowadzi do najważniejszej praktycznej kwestii: jak dobrać długość i liczbę prętów, żeby nie kupić rozwiązania „na oko”.
Jak dobrać długość i liczbę prętów bez zgadywania
W praktyce zaczynam od założenia, że jedna krótka szpilka to tylko punkt startowy, a nie gwarancja sukcesu. Elektro.info zwraca uwagę, że dla poprawienia parametrów pręt często trzeba pogłębić ponad 3 m, a głowicę prowadzić co najmniej 0,5 m pod powierzchnią gruntu. To nie znaczy, że każdy obiekt wymaga identycznej długości, ale pokazuje kierunek myślenia: liczy się zejście do lepszej warstwy ziemi, nie sama liczba segmentów.
Ja dobieram to według kilku prostych zasad:
- Na gruncie wilgotnym lub gliniastym zwykle wystarcza krótszy zestaw, jeśli pomiar po montażu jest dobry.
- W gruncie suchym, piaszczystym lub z dużą zmiennością wilgotności od razu zakładam możliwość wydłużenia układu.
- Jeśli instalacja ma współpracować z ochroną odgromową, celuję ostrożniej, bo wymagania bywają ostrzejsze.
- Gdy pierwszy wynik jest zbyt wysoki, dokładam kolejną szpilkę, zamiast liczyć, że „po czasie się ułoży”.
- Długość i liczba prętów nie mają sensu bez pomiaru końcowego.
Przy domach jednorodzinnych dobrze sprawdzają się segmenty 1,5 m łączone w jeden zestaw, bo dają możliwość dokładania długości bez wymiany całego układu. W praktyce wolę projekt, który pozwala na rozbudowę, niż sztuczne przycinanie kosztów przez zbyt krótki, jednorazowy odcinek. Kiedy mam już dobór długości, przechodzę do montażu, bo tu najłatwiej zepsuć poprawny projekt.
Montaż bez skrótów i najczęstsze błędy
Montaż jest prosty tylko z pozoru. Największe różnice między dobrą a słabą realizacją biorą się z detali: osprzętu do wbijania, połączeń i zabezpieczenia przed korozją.
- Wyznacz miejsce wbicia tak, by ominąć fundamenty, instalacje podziemne i przeszkody techniczne.
- Wbijaj segmenty narzędziem przeznaczonym do uziomów, a nie przypadkowym elementem, który uszkodzi gwinty lub powłokę.
- Łącz kolejne odcinki tylko złączami przewidzianymi do pracy w gruncie.
- Połącz pręt z bednarką albo przewodem ochronnym, najlepiej przez złącze umożliwiające późniejszy pomiar.
- Zadbaj o ochronę antykorozyjną i czytelny dostęp do punktu kontrolnego.
- Na końcu wykonaj pomiar, bo bez niego nie wiesz, czy układ rzeczywiście spełnia swoje zadanie.
Najczęstsze błędy widzę zawsze te same: zbyt płytkie wbicie, zbyt krótki pojedynczy odcinek, przypadkowe zaciski, brak zabezpieczenia połączeń i ocena „na oko” zamiast pomiaru. Problem w tym, że takie oszczędności zwykle wychodzą dopiero po burzy albo podczas odbioru instalacji. Z tego powodu ostatnia rzecz, której nie wolno pomijać, to pomiary i odniesienie do norm.
Pomiary i wymagania, na których opiera się projekt
W normach PN-HD 60364-5-54 i PN-EN 62305 nie szukałbym jednej magicznej liczby, która pasuje do każdego obiektu. W praktyce dla wielu układów ochronnych dąży się do niskiej rezystancji, często poniżej 10 Ω, a przy ochronie odgromowej bywa pożądany jeszcze niższy poziom, nieraz około 5 Ω, ale o wyniku decydują układ sieci, rodzaj obiektu i warunki gruntu.
| Obszar | Co zwykle się przyjmuje | O czym pamiętać |
|---|---|---|
| Ochrona przeciwporażeniowa | Dąży się do niskiej rezystancji, często poniżej 10 Ω | Układ sieci i połączenia wyrównawcze są równie ważne jak sam pręt |
| Ochrona odgromowa | Zwykle oczekuje się niższych wartości, często około 5 Ω lub mniej | Liczy się cały system, nie pojedynczy element |
| Grunt skalisty | Wyniki bywają trudniejsze do uzyskania | Nie upieram się przy jednej liczbie bez analizy projektu |
Do pomiaru używa się miernika rezystancji uziemienia, a sposób badania zależy od tego, czy mamy pojedynczy pręt, czy układ wielokrotny. Przy pojedynczym uziomie zwykle rozłącza się zacisk kontrolny, natomiast przy bardziej rozbudowanych układach można stosować pomiar cęgami, jeśli konfiguracja na to pozwala. Ja zawsze patrzę też na sezon, bo suchy grunt potrafi podbić wynik bardziej, niż inwestor się spodziewa.
Jeśli pomiar wypada na granicy, nie poprawia się tego „papierowo”. Wtedy dokładam kolejne elementy albo zmieniam geometrię układu, a nie próbuję bronić słabego wyniku tłumaczeniem, że tak już musi zostać. To prowadzi prosto do pytania o koszty, bo właśnie one najczęściej decydują, czy inwestor wybierze rozwiązanie pionowe, otokowe czy fundamentowe.
Ile to kosztuje i kiedy to się opłaca
Według Onninen, koszty początkowe układu pionowego zwykle mieszczą się w widełkach 350-800 zł, a to i tak tylko punkt wyjścia, bo wszystko zależy od liczby segmentów, złączy, robocizny i warunków gruntu. Same elementy też nie są bardzo drogie: 1,5-metrowe pręty widziałem obecnie w okolicach 39-98 zł, a komplety 3-metrowe od około 95 do 216 zł. Różnica robi się dopiero wtedy, gdy trzeba rozbudować układ o kolejne odcinki i wykonać pomiary.
| Rozwiązanie | Orientacyjny koszt startowy | Kiedy najczęściej się opłaca |
|---|---|---|
| Uziemienie pionowe | 350-800 zł | Modernizacje, mało miejsca, szybki montaż |
| Otok | 1000-2000 zł | Nowy obiekt, możliwość robót ziemnych wokół budynku |
| Fundament | 500-1000 zł | Etap budowy, kiedy fundament jest jeszcze dostępny |
Ja patrzę na opłacalność nie tylko przez sam koszt materiału. Jeśli oszczędzasz na jednym pręcie, ale potem dokładanie kolejnych segmentów i dodatkowy pomiar i tak są potrzebne, finalna suma szybko przestaje być niska. Z drugiej strony to rozwiązanie bywa bardzo rozsądne tam, gdzie alternatywa oznacza ciężkie roboty ziemne albo brak miejsca na klasyczny otok. A skoro już wiadomo, ile to kosztuje, zostaje najważniejszy praktyczny krok: jak upewnić się, że po montażu instalacja nadal będzie skuteczna za rok, a nie tylko w dniu odbioru.
Co sprawdzam po montażu, żeby uziemienie naprawdę działało
Po montażu zawsze sprawdzam trzy rzeczy: rezystancję, ciągłość połączeń i stan złącza kontrolnego. Sama szpilka nie broni się bez poprawnego połączenia z resztą instalacji, dlatego dokumentuję długość, materiał i miejsce wbicia, żeby przy kolejnej modernizacji nie szukać ich po omacku.
- Wynik pomiaru zapisuję razem z warunkami pogodowymi, bo suchy grunt potrafi zawyżyć odczyt.
- Połączenia oglądam pod kątem korozji, luzów i uszkodzeń mechanicznych.
- Jeśli wynik jest za wysoki, rozbudowuję układ, a nie liczę na przypadek.
- Przy obiektach z instalacją odgromową kontrolę powtarzam regularnie, zwłaszcza po większych pracach ziemnych.
Jeśli miałbym zostawić jedną praktyczną myśl, to brzmi ona tak: skuteczność takiego uziemienia zależy mniej od samej nazwy elementu, a bardziej od głębokości, gruntu, materiału i pomiaru końcowego. Dobrze wykonany układ pionowy jest prosty, ale nie jest prosty „sam z siebie”, i właśnie tu najczęściej rozstrzyga się jakość całej instalacji.
