Prąd przemienny w instalacjach - Co musisz wiedzieć?

W instalacjach elektrycznych prąd przemienny jest punktem wyjścia do większości decyzji projektowych: od doboru zabezpieczeń, przez podział obwodów, po sposób zasilania urządzeń o większej mocy. W praktyce ac prąd sprowadza się do zrozumienia, jak działa sieć 230/400 V, dlaczego częstotliwość 50 Hz ma znaczenie i kiedy warto myśleć o trójfazie albo o konwersji na DC. Dobrze rozumiany temat oszczędza błędów przy modernizacji domu, hali czy obiektu usługowego.

Czym jest prąd przemienny i dlaczego tak często wraca w instalacjach

Prąd przemienny to taki, którego zwrot i wartość zmieniają się w czasie. W praktyce w instalacji domowej oznacza to przebieg sinusoidalny, który w sieci zmienia się 50 razy na sekundę. To właśnie dlatego mówimy o częstotliwości 50 Hz. Wartość 230 V, którą widzisz w opisach urządzeń, jest wartością skuteczną. Gdy spojrzeć na sam szczyt sinusoidy, napięcie jest wyższe i wynosi około 325 V.

To rozróżnienie ma znaczenie bardziej praktyczne, niż się wydaje. Projektant albo wykonawca nie patrzy na napięcie jak na abstrakcyjną liczbę, tylko na to, jak zachowa się obciążenie: grzałka, silnik, zasilacz impulsowy czy falownik. Właśnie dlatego parametry AC zawsze trzeba czytać razem z charakterem odbiornika. Dla zwykłej żarówki lub czajnika to proste. Dla elektroniki, napędów i instalacji z dużą liczbą przekształtników robi się już wyraźnie bardziej złożone.

Gdy rozumiesz te trzy liczby, łatwiej ocenić, czy dana instalacja jest po prostu poprawna, czy rzeczywiście dobrze zaprojektowana. To prowadzi wprost do pytania, co dzieje się z AC w domowej sieci i dlaczego w jednych miejscach wystarcza jedna faza, a w innych potrzebne są trzy.

Jak zachowuje się w domowej sieci i instalacji trójfazowej

W mieszkaniu najczęściej korzystasz z zasilania jednofazowego 230 V. Między przewodem fazowym a neutralnym masz różnicę potencjałów, która zasila większość typowych odbiorników: oświetlenie, RTV, ładowarki, małe AGD. Przewód ochronny nie służy do pracy urządzenia, tylko do bezpieczeństwa. To ważne rozróżnienie, bo w praktyce widuję zbyt wiele instalacji, w których te pojęcia są traktowane jak zamienne.

W większych obiektach wchodzi do gry trójfazowość. Tu napięcie między fazami wynosi 400 V, a w praktyce zyskujesz większą dostępną moc i lepsze rozłożenie obciążenia. To rozwiązanie ma sens przy kuchniach z płytą indukcyjną, pompach ciepła, warsztatach, klimatyzacji czy ładowarkach samochodów elektrycznych. Nie chodzi wyłącznie o „więcej voltów”. Chodzi o to, że energia rozkłada się na kilka faz, a instalacja mniej cierpi od jednostronnego przeciążenia.

Przy projektowaniu warto pamiętać o jednej rzeczy, którą wielu inwestorów lekceważy: przewód neutralny nie jest darmowym buforem na wszystko. Jeśli jedna faza jest obciążona znacznie bardziej niż pozostałe, pojawiają się spadki napięcia, asymetria i problemy z pracą części odbiorników. W budynkach z dużą liczbą urządzeń elektronicznych to już nie jest detal, tylko realne ryzyko eksploatacyjne.

• Jedna faza wystarczy do typowego mieszkania i większości drobnych urządzeń.
• Trzy fazy są rozsądne tam, gdzie rośnie moc szczytowa i liczba odbiorników pracujących jednocześnie.
• Przy urządzeniach z silnikami i sprężarkami liczy się także prąd rozruchowy, nie tylko moc znamionowa.
• W nowoczesnych domach AC i DC coraz częściej współpracują, zamiast się wzajemnie wykluczać.

Właśnie dlatego następny krok to nie pytanie „AC czy nie AC”, tylko gdzie prąd przemienny ma przewagę, a gdzie zaczyna ustępować innym rozwiązaniom.

Gdzie prąd przemienny ma przewagę, a gdzie lepiej sprawdza się prąd stały

W systemie elektroenergetycznym AC pozostaje standardem, bo łatwo zmieniać napięcie transformatorami, a to upraszcza przesył i dystrybucję energii. Z punktu widzenia instalacji budynkowej to oznacza prostsze zasilanie gniazd, oświetlenia i większości urządzeń końcowych. Gdy potrzebujesz napięcia innego niż sieciowe, najczęściej i tak robisz to przez przekształcenie, a nie przez zmianę całej koncepcji instalacji.

DC wraca tam, gdzie źródło i odbiornik naturalnie pracują na prądzie stałym: baterie, magazyny energii, elektronika, fotowoltaika przed falownikiem, część systemów automatyki. W praktyce to nie jest konkurencja „lepszy przeciwko gorszemu”. To raczej podział ról. AC jest wygodne dla infrastruktury, DC jest wygodne dla magazynowania i elektroniki mocy.

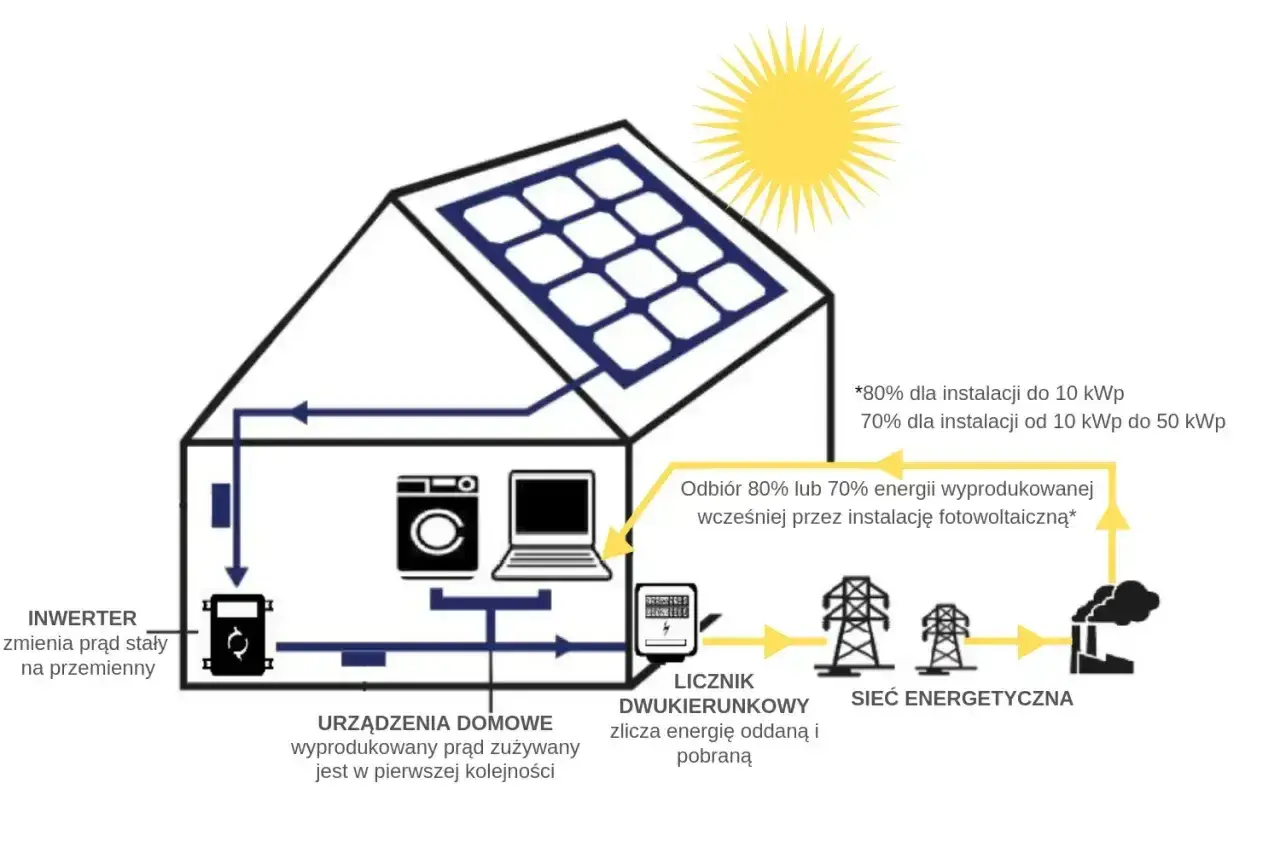

Najbardziej praktyczna obserwacja jest taka, że w nowoczesnych obiektach prąd przemienny i stały współistnieją. Falownik bierze DC z paneli lub baterii i oddaje AC do instalacji. Zasilacz w laptopie robi podobny ruch w drugą stronę. To oznacza, że przy projektowaniu nie wystarczy wiedzieć, skąd bierze się energia. Trzeba jeszcze umieć przewidzieć, jak będzie przetwarzana i jakie obciążenia ją zmienią.

Co trzeba sprawdzić przy projektowaniu lub modernizacji instalacji

Jeśli patrzę na instalację od strony projektowej, zaczynam nie od gniazdka, tylko od listy odbiorników. Trzeba wiedzieć, co będzie pracowało jednocześnie, jakie ma moce, czy ma silnik, elektronikę, grzałkę czy sprężarkę i czy pojawi się coś nowego za dwa lata. To właśnie taki prosty audyt zwykle pokazuje, czy wystarczy jednofaza, czy lepiej od razu przewidzieć trójfazę i zapas mocy.

W drugiej kolejności liczy się podział obwodów. Osobne linie dla kuchni, łazienki, oświetlenia, gniazd ogólnych, pompy ciepła czy ładowarki EV nie są „nadmiarową ostrożnością”. One realnie poprawiają niezawodność i ułatwiają serwis. Gdy jeden obwód padnie, nie wyłączasz pół domu. Gdy urządzenie generuje zakłócenia, nie wpływa na resztę instalacji tak łatwo.

• Dobieram przekroje przewodów do prądu, długości trasy i sposobu ułożenia.
• Sprawdzam zabezpieczenia nadprądowe, bo to one mają reagować na przeciążenie i zwarcie.
• Uwzględniam wyłączniki różnicowoprądowe, zwykle 30 mA jako ochronę uzupełniającą.
• Patrzę na ochronę przeciwprzepięciową, zwłaszcza tam, gdzie są PV, automatyka lub długa linia zasilająca.
• Analizuję spadki napięcia i rozkład obciążenia między fazami.

W praktyce największą różnicę robi nie samo „czy są zabezpieczenia”, tylko czy są dobrane do realnego charakteru obciążenia. To szczególnie ważne przy urządzeniach z elektroniką mocy: falownikach, pompach ciepła, wallboxach i systemach z magazynem energii. Taka instalacja bywa poprawna na papierze, a kłopotliwa w użytkowaniu, jeśli ktoś pominie parametry pracy dynamicznej. I właśnie tam najłatwiej o błędy, które ujawniają się dopiero po oddaniu obiektu do użytku.

Jeżeli ten etap jest dopracowany, następna bariera to zwykle nie projekt, tylko typowe błędy popełniane przy ocenie obciążenia i jakości zasilania.

Najczęstsze błędy, które psują działanie instalacji

Najbardziej klasyczny błąd brzmi niewinnie: „urządzenie ma 230 V, więc zadziała wszędzie”. Nie zawsze. Liczy się nie tylko napięcie znamionowe, ale też tolerancja sprzętu, prąd rozruchowy, rodzaj zasilacza i to, czy układ jest czuły na spadki napięcia. Dla grzałki sprawa jest prosta. Dla elektroniki, sprężarki czy sterownika już nie.

Drugi częsty problem to przeciążenie jednej fazy. W domach jednorodzinnych widzę to bardzo często po dołożeniu płyty indukcyjnej, klimatyzacji, ładowarki samochodu i kilku nowych obwodów bez ponownego bilansu. Instalacja zaczyna działać, ale rezerwa szybko znika. Pojawiają się zadziałania zabezpieczeń, grzanie przewodów, spadki napięcia i trudne do opisania „dziwne zachowanie” urządzeń.

Trzeci błąd to ignorowanie jakości przebiegu. W realnej instalacji nie masz idealnej sinusoidy z podręcznika. Zasilacze impulsowe, LED-y, falowniki i ładowarki wprowadzają zniekształcenia. To nie zawsze oznacza awarię, ale może wpływać na kompatybilność, emisję zakłóceń i pracę bardziej wrażliwych odbiorników. Z mojego punktu widzenia właśnie tu widać różnicę między instalacją „działającą” a instalacją naprawdę dobrze przemyślaną.

1. Nie zakładaj, że 230 V oznacza dokładnie tyle samo w każdych warunkach i przy każdym obciążeniu.
2. Nie mieszaj zbyt wielu mocnych odbiorników na jednej fazie tylko dlatego, że „jeszcze działa”.
3. Nie dobieraj zabezpieczeń wyłącznie pod moc z tabliczki znamionowej.
4. Nie pomijaj wpływu falowników, zasilaczy i elektroniki mocy na jakość zasilania.
5. Nie traktuj przewodu neutralnego jak bezwarunkowego bufora na wszystkie problemy z obciążeniem.

Gdy ktoś pyta mnie, gdzie najczęściej projekt się wykłada, odpowiadam: nie na samym wyborze AC, tylko na niedoszacowaniu rzeczywistego profilu pracy instalacji. Z tego punktu łatwo przejść do praktycznych wniosków dla inwestora albo użytkownika.

Co z tego wynika dla inwestora i użytkownika instalacji

Jeżeli budujesz, modernizujesz albo rozbudowujesz instalację, patrz przede wszystkim na przyszłe obciążenie, a dopiero potem na obecne. Dobrze zaplanowany układ AC powinien mieć rezerwę na urządzenia, które zwykle pojawiają się później: klimatyzację, ładowarkę EV, pompę ciepła, automatykę bramową czy magazyn energii. W 2026 roku to już nie są dodatki premium, tylko coraz częściej standardowy scenariusz.

W praktyce warto zrobić cztery rzeczy: po pierwsze, spisać wszystkie odbiorniki i ich moc szczytową; po drugie, rozdzielić je na osobne obwody tam, gdzie ma to sens; po trzecie, sprawdzić bilans faz; po czwarte, upewnić się, że zabezpieczenia i osprzęt są dobrane do rzeczywistego charakteru obciążenia, a nie tylko do ładnie brzmiących danych katalogowych. To jest ten moment, w którym projekt przestaje być „zgodny z założeniem”, a zaczyna być naprawdę odporny na użytkowanie.

Dobra instalacja nie jest najbardziej rozbudowana, tylko najbardziej przewidywalna. Jeśli prąd przemienny ma w niej pracować stabilnie, trzeba połączyć prosty układ z sensownym podziałem obwodów, właściwą ochroną i zapasem na przyszłe urządzenia. To właśnie ten zestaw decyzji daje efekt, który widać dopiero po latach: mniej awarii, mniej niepotrzebnych wyłączeń i mniej kosztownych przeróbek.
