W instalacjach elektrycznych szczelność obudowy, oprawy albo osprzętu decyduje o tym, czy sprzęt będzie pracował stabilnie w kurzu, wilgoci i codziennych zachlapanych warunkach. IP54 jest jedną z najczęściej spotykanych klas, bo daje rozsądny kompromis między ochroną a kosztem, ale nie oznacza odporności na wszystko.
W tym tekście wyjaśniam, co oznaczają obie cyfry, gdzie taka klasa ma sens, kiedy jest za słaba i jak porównać ją z IP44, IP55 oraz IP65. To praktyczne spojrzenie z perspektywy doboru sprzętu, a nie samej etykiety na obudowie.
Najważniejsze informacje o IP54 w praktyce
- 5 oznacza ochronę przed pyłem na poziomie, który nie powinien zakłócać pracy urządzenia, ale nie daje pełnej pyłoszczelności.
- 4 oznacza ochronę przed bryzgami wody z dowolnego kierunku, nie przed silnym strumieniem ani myciem ciśnieniowym.
- IP54 dobrze sprawdza się w halach, warsztatach, garażach, pod zadaszeniem i w lekkim zapyleniu.
- Ta klasa nie mówi nic o odporności na uderzenia, UV, chemię, temperaturę czy kondensację.
- W praktyce liczy się cały układ: obudowa, dławnice, uszczelki, złącza i sposób montażu.
Jak rozumiem klasę IP54 w praktyce

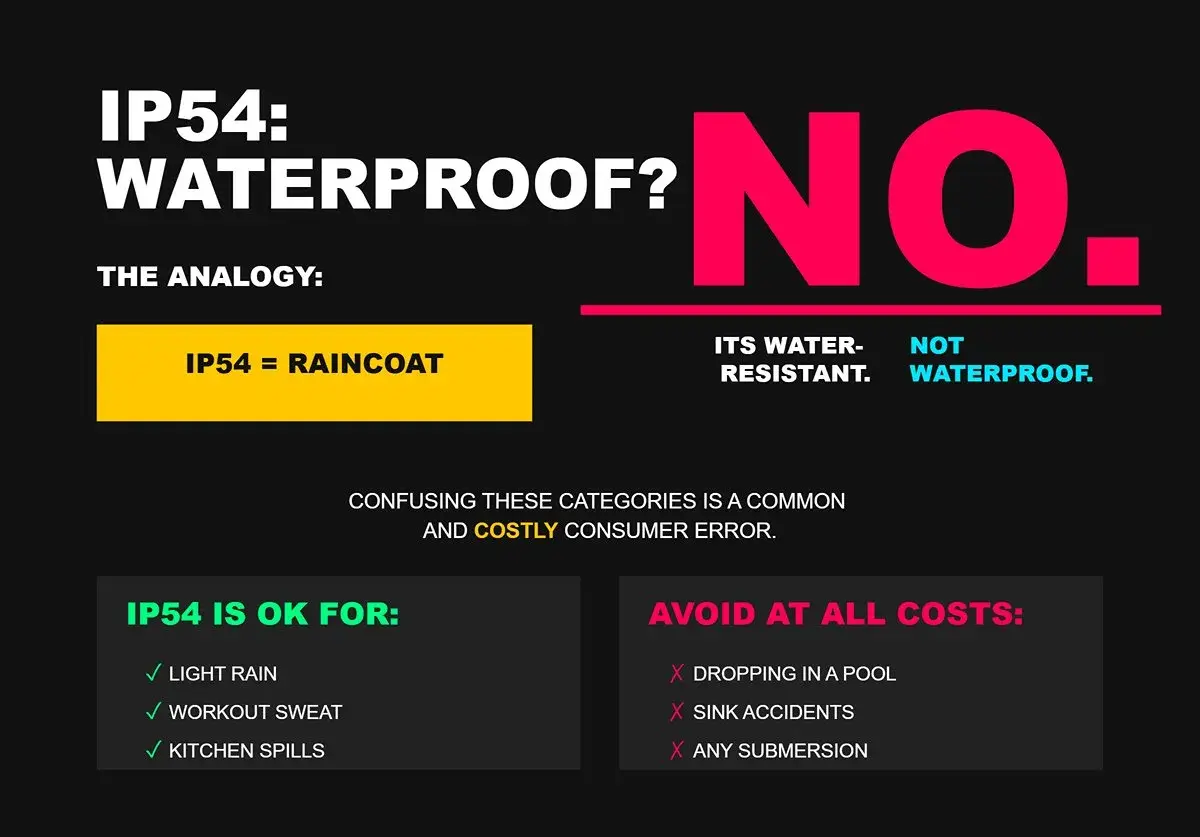

Ja czytam ten zapis bardzo prosto. Pierwsza cyfra mówi o ochronie przed ciałami stałymi, a druga o ochronie przed wodą. W IP54 „5” oznacza, że do środka może dostać się niewielka ilość pyłu, ale nie powinna ona zakłócić działania urządzenia. „4” mówi z kolei o ochronie przed wodą bryzganą z dowolnego kierunku.
To ważne rozróżnienie, bo wiele osób zakłada, że skoro sprzęt ma klasę IP54, to nadaje się do deszczu, myjki albo do montażu na zewnątrz bez dodatkowych warunków. Tak nie jest. IP54 to ochrona przed zachlapaniem i umiarkowanym pyłem, a nie pełna odporność na strumień wody czy zanurzenie. W standardzie IEC 60529 chodzi o zachowanie bezpieczeństwa i funkcjonalności w określonych testach, nie o marketingowe hasło „wodoszczelne”.
- Pył - urządzenie nie jest całkowicie szczelne, ale kurz nie powinien wejść w ilości groźnej dla pracy.
- Woda - bryzgi z dowolnego kierunku nie powinny wyrządzić szkody.
- Granica - mycie pod ciśnieniem, silny deszcz w otwartej ekspozycji i zalanie to już inna liga ochrony.
Ta granica jest w instalacjach elektrycznych kluczowa, bo od niej zależy żywotność obudowy, osprzętu i całej automatyki. Następnie warto sprawdzić, gdzie taka ochrona jest rzeczywiście wystarczająca.
Gdzie IP54 zwykle wystarcza
W praktyce IP54 najczęściej wybieram do miejsc, w których jest pewien poziom kurzu i okazjonalna wilgoć, ale nie ma agresywnego mycia czy stałego zalewania wodą. To dobry poziom dla wielu zastosowań technicznych, zwłaszcza tam, gdzie sprzęt pracuje w hali, magazynie, garażu, na zapleczu albo pod zadaszeniem.
Najczęściej spotkasz tę klasę w oprawach technicznych, obudowach sterowniczych, puszkach, panelach operatorskich, drobnych elementach automatyki oraz osprzęcie montowanym blisko stref ruchu i zapylenia. W warsztacie albo hali produkcyjnej IP54 często jest rozsądnym minimum, jeśli urządzenie nie ma kontaktu z myciem ciśnieniowym. W ogrodzie lub przy elewacji sprawdzi się tylko wtedy, gdy nie jest bezpośrednio wystawione na intensywne opady i zalegającą wodę.
Ja patrzę na to tak: IP54 dobrze znosi codzienność, ale nie ekstremum. Jeśli sprzęt będzie regularnie narażony na kurz z obróbki, krople, skropliny albo przypadkowe zachlapania, ta klasa bywa wystarczająca. Jeśli jednak planujesz montaż w strefie mycia, przy otwartej ekspozycji pogodowej albo tam, gdzie ktoś realnie operuje wężem, trzeba myśleć o wyższej klasie.
To naturalnie prowadzi do porównania z innymi popularnymi oznaczeniami, bo różnica jednego stopnia potrafi zmienić całą decyzję zakupową.
IP54 a IP44, IP55 i IP65
Najwięcej błędów widzę wtedy, gdy ktoś patrzy tylko na jedną cyfrę albo zakłada, że wyższa klasa zawsze oznacza to samo zastosowanie. Tak nie działa dobór szczelności. Różnica między IP54 a IP65 jest realna, zwłaszcza po stronie ochrony przed wodą, a czasem także po stronie pyłu.
| Klasa | Ochrona przed pyłem | Ochrona przed wodą | Najczęstsze zastosowanie | Mój praktyczny komentarz |
|---|---|---|---|---|
| IP44 | Przed ciałami stałymi większymi niż 1 mm | Przed bryzgami wody | Proste wnętrza i lekko osłonięte miejsca | To poziom niższy niż IP54, więc w zapyleniu często okazuje się za słaby. |
| IP54 | Pył nie powinien zakłócać pracy urządzenia | Przed bryzgami z dowolnego kierunku | Hale, warsztaty, garaże, miejsca pod zadaszeniem | Dobry kompromis, jeśli środowisko jest umiarkowanie wymagające. |
| IP55 | Podobnie jak w IP54, pył nie powinien szkodzić pracy | Przed strumieniem wody | Bardziej wymagające środowiska techniczne i zewnętrzne | To częsty wybór, gdy bryzgi to za mało, a pojawia się realne ryzyko kontaktu z wodą pod ciśnieniem. |
| IP65 | Pyłoszczelność | Przed strumieniem wody | Ekspozycja zewnętrzna, trudniejsze warunki, strefy mycia | Jeśli sprzęt ma pracować naprawdę ciężko, IP65 często daje bezpieczniejszy margines. |
W praktyce wyższa klasa nie jest tylko „lepsza na papierze”. Często oznacza solidniejsze uszczelnienie, lepsze dławnice i większą tolerancję na warunki, ale też wyższy koszt i czasem trudniejszy montaż. Dlatego nie szukałbym na siłę najwyższego IP, tylko właściwego.
Najczęstsze błędy przy doborze IP54
Przy instalacjach elektrycznych powtarza się kilka pomyłek, które potem kosztują więcej niż sama różnica między klasami. IP54 daje konkretny poziom ochrony, ale łatwo go przeszacować albo źle przenieść na całą instalację.
- Mylenie bryzgów ze strumieniem - IP54 chroni przed wodą rozpryskiwaną, ale nie przed myciem wężem czy myjką ciśnieniową.
- Założenie, że IP54 oznacza pełny montaż na zewnątrz - bez daszku, bez osłony i bez rozsądnego układu odpływu wody to bywa ryzykowne.
- Ignorowanie dławnic i przepustów - obudowa może mieć IP54, ale cały system traci sens, jeśli kabel wchodzi przez słaby punkt.
- Pomijanie starzenia uszczelek - po kilku sezonach, szczególnie przy słońcu i temperaturach zmiennych, realna szczelność potrafi spaść.
- Łączenie IP z odpornością mechaniczną - IP nie mówi nic o uderzeniach. Do tego służy osobna klasyfikacja IK.
- Zapominanie o chemii i temperaturze - kurz i woda to jedno, ale oleje, detergenty, promieniowanie UV i kondensacja potrafią zrobić większą szkodę.
Jeśli miałbym wskazać jeden błąd, który widzę najczęściej, to byłoby to traktowanie IP54 jako cechy pojedynczej obudowy, a nie całego układu. W praktyce liczy się najsłabszy element, często dławnica, złącze albo samo miejsce montażu. To właśnie tam zaczynają się problemy.
Co jeszcze sprawdzam, zanim uznam IP54 za wystarczające
Sam symbol IP54 rzadko wystarcza do świadomego wyboru. Przy instalacjach elektrycznych patrzę jeszcze na kilka rzeczy, które często mają równie duże znaczenie jak sama szczelność. Dopiero razem pokazują, czy sprzęt naprawdę pasuje do środowiska pracy.
- Klasa IK - mówi o odporności na uderzenia mechaniczne, czyli o tym, jak obudowa zniesie przypadkowe stuknięcia lub uszkodzenia.
- Zakres temperatury pracy - ważny przy montażu w chłodnych garażach, nagrzanych halach i na zewnątrz.
- Materiał obudowy - tworzywo, stal nierdzewna czy aluminium zachowują się inaczej w UV, wilgoci i przy chemii.
- Dławnice i uszczelnienia - to one często przesądzają o realnej szczelności całego zestawu.
- Kondensacja - IP54 nie rozwiązuje problemu wilgoci skraplającej się wewnątrz obudowy.
- Serwisowalność - im trudniej dostać się do środka, tym większa pokusa, żeby przy naprawie uszkodzić uszczelki albo połączenia.
Z mojego punktu widzenia IP54 jest dobrym wyborem wtedy, gdy warunki są umiarkowanie trudne i dobrze opisane. Jeśli środowisko jest ostrzejsze, lepiej od razu podnieść wymagania niż później wymieniać sprzęt po pierwszym sezonie. W instalacjach elektrycznych oszczędność na klasie szczelności bardzo często wraca w postaci przestoju, a tego zwykle nikt nie planuje w budżecie.
