Napęd prądu stałego nadal ma bardzo mocne miejsce w automatyce, robotyce i prostych układach wykonawczych, bo łączy wygodną regulację z dobrym momentem przy niskich obrotach. W tym tekście pokazuję, jak działa silnik prądu stałego, kiedy ma sens w instalacjach elektrycznych, czym różni się wersja szczotkowa od bezszczotkowej i na co zwrócić uwagę przy zasilaniu oraz zabezpieczeniach.
Najważniejsze rzeczy, które warto wiedzieć przed wyborem napędu DC
- W napędzie DC kierunek prądu i komutacja decydują o stałym kierunku momentu, a to ułatwia rozruch i regulację.
- W instalacjach najlepiej sprawdza się tam, gdzie liczą się częste starty, prosta regulacja, zasilanie bateryjne albo kompaktowa konstrukcja.
- Wersja szczotkowa jest prostsza i tańsza na starcie, ale wymaga serwisu; bezszczotkowa jest trwalsza i cichsza, za to potrzebuje elektroniki sterującej.
- Przy doborze kluczowe są: napięcie, prąd rozruchowy, cykl pracy, chłodzenie, sposób sterowania i warunki środowiskowe.
- Najwięcej problemów powodują zbyt słabe zasilanie, brak ochrony przed przepięciami, złe odprowadzenie ciepła i ignorowanie zużycia szczotek.

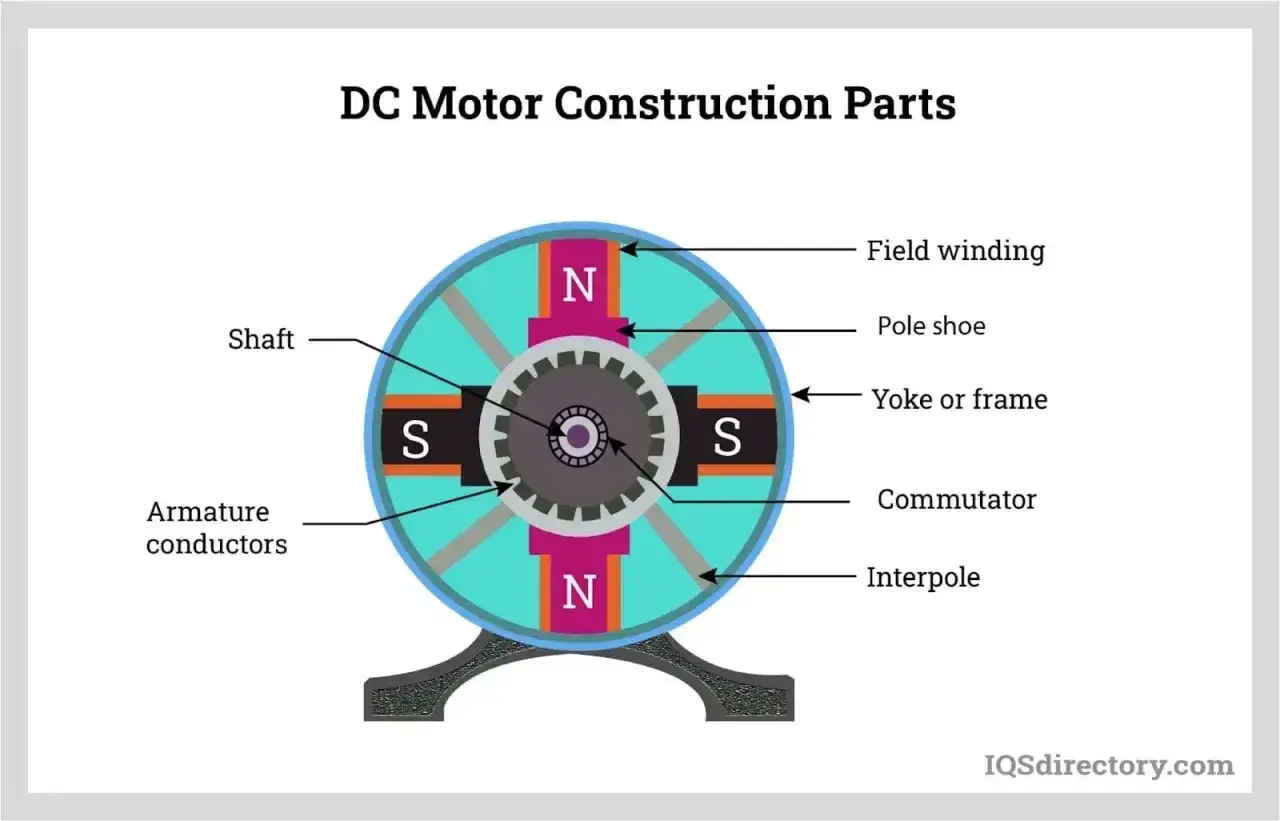

Jak działa silnik prądu stałego i z czego się składa
Podstawowa zasada jest prosta: prąd płynący przez uzwojenie znajdujące się w polu magnetycznym wytwarza siłę, a ta zamienia się w ruch obrotowy. W klasycznej wersji komutator wraz ze szczotkami przełącza kierunek prądu w odpowiednim momencie, dzięki czemu moment obrotowy pozostaje skierowany w tę samą stronę. To właśnie ten mechanizm sprawia, że taki napęd jest tak wdzięczny do regulacji i łatwo rusza spod obciążenia.
W praktyce patrzę na niego jak na układ, który bardzo dobrze znosi proste sterowanie, ale nie wybacza zaniedbań w kwestii temperatury i komutacji. Gdy obciążenie rośnie, rośnie też pobór prądu, a wraz z nim moment. To daje duży komfort projektowy, ale tylko wtedy, gdy zasilacz, przewody i zabezpieczenia są dobrane z zapasem, a nie „na styk”.
- Stojan wytwarza pole magnetyczne, z którym współpracuje wirnik.
- Wirnik zamienia energię elektryczną na mechaniczną.
- Komutator utrzymuje właściwy kierunek momentu w silniku szczotkowym.
- Szczotki doprowadzają prąd do wirnika, ale zużywają się mechanicznie.
Jeśli spojrzeć szerzej, ten sam pomysł może działać w wersji bezszczotkowej, tylko zamiast mechanicznej komutacji pojawia się elektronika. To prowadzi wprost do pytania, gdzie taki napęd naprawdę ma przewagę w instalacjach i automatyce.
Gdzie taki napęd ma sens w instalacjach i automatyce
W instalacjach elektrycznych i systemach wykonawczych wybieram napęd DC przede wszystkim tam, gdzie potrzebuję prostego sterowania prędkością, dobrego momentu startowego i możliwości pracy z baterii lub zasilacza niskonapięciowego. To naturalny wybór dla urządzeń, które często startują i zatrzymują się, bo w takich warunkach ważniejsza od „suchej” sprawności bywa przewidywalność reakcji.
Najczęściej spotykam go w rozwiązaniach takich jak:
- siłowniki i mechanizmy bramowe,
- napędy w roletach i lekkiej automatyce budynkowej,
- małe przenośniki i układy transportu wewnętrznego,
- roboty mobilne i platformy serwisowe,
- urządzenia laboratoryjne, gdzie liczy się płynna regulacja,
- sprzęt zasilany z akumulatorów, np. w mobilnych zestawach pomiarowych.
Jednocześnie nie każdy przypadek uzasadnia taki wybór. Przy większych mocach i pracy ciągłej bez częstych zmian obciążenia często wygrywa inny typ napędu, bo będzie tańszy w eksploatacji albo prostszy termicznie. Dlatego zamiast pytać „czy to się da”, lepiej od razu zapytać „czy to ma sens w całym cyklu życia urządzenia”.
To właśnie na tym etapie zwykle pojawia się drugie, ważniejsze pytanie: czy wybrać konstrukcję szczotkową, czy jednak bezszczotkową.
Szczotkowy czy bezszczotkowy
To porównanie jest bardziej praktyczne niż teoretyczne. Wersja szczotkowa ma prostszy układ, bywa tańsza na wejściu i w prostych zastosowaniach da się ją uruchomić nawet bardzo niewielkim układem zasilania. Bezszczotkowa wymaga elektroniki sterującej, ale zwykle odwdzięcza się dłuższą żywotnością, mniejszym hałasem i niższymi kosztami obsługi, gdy urządzenie pracuje intensywnie.
| Kryterium | Wersja szczotkowa | Wersja bezszczotkowa |
|---|---|---|
| Budowa | Prostsza, z komutatorem i szczotkami | Bardziej złożona, z elektroniczną komutacją |
| Serwis | Szczotki i komutator zużywają się mechanicznie | Brak szczotek, mniej punktów zużycia |
| Żywotność | Często około 1000–3000 godzin w typowych zastosowaniach, zależnie od obciążenia i warunków | Często liczona w dziesiątkach tysięcy godzin, ograniczana głównie przez łożyska i temperaturę |
| Hałas i zakłócenia | Większe, bo pojawia się tarcie szczotek i iskrowanie | Zwykle mniejsze, praca jest spokojniejsza |
| Sterowanie | Prostsze, w wielu układach wystarczy zasilanie i PWM | Wymaga sterownika i elektroniki komutującej |
| Kiedy wybieram | Gdy liczy się niski koszt, prostota i krótka lub umiarkowana praca | Gdy ważne są trwałość, kultura pracy i intensywny cykl eksploatacji |
W skrócie: jeśli projekt ma działać długo, często i możliwie bezobsługowo, skłaniam się ku bezszczotkowemu rozwiązaniu. Jeśli natomiast chodzi o prosty mechanizm, niewielką moc i ograniczony budżet, klasyczny wariant szczotkowy nadal broni się bardzo dobrze. Właśnie dlatego kolejny krok to nie tylko wybór samego napędu, ale też poprawne dobranie zasilania i sterowania.
Jak dobrać zasilanie, sterownik i zabezpieczenia
Tu najłatwiej popełnić błąd, bo silnik „rusza”, więc wydaje się, że wszystko jest w porządku. W praktyce dobór robię od danych katalogowych, a nie od intuicji. Sprawdzam napięcie znamionowe, prąd roboczy, prąd rozruchowy, moment obciążenia, cykl pracy i dopuszczalną temperaturę uzwojeń. Bez tego bardzo łatwo przewymiarować albo odwrotnie: zaoszczędzić na zasilaczu i potem gasić problem przegrzewania.
Przeczytaj również: Ile kosztuje budowa małego domu? Praktyczne informacje i porady
Na co patrzę w karcie katalogowej
| Parametr | Dlaczego ma znaczenie |
|---|---|
| Napięcie znamionowe | Decyduje o zgodności z zasilaniem i o punkcie pracy napędu. |
| Prąd rozruchowy | Pokazuje, jaki zapas musi mieć zasilacz i zabezpieczenie przy starcie lub blokadzie wirnika. |
| Moment i prędkość | Określają, czy napęd poradzi sobie z obciążeniem bez spadku kultury pracy. |
| Cykl pracy | Mówi, czy silnik nadaje się do pracy przerywanej, czy ciągłej. |
| Chłodzenie i warunki otoczenia | Wpływają na trwałość izolacji, łożysk i szczotek. |
Jeśli potrzebuję regulacji prędkości, najczęściej sięgam po PWM, czyli sterowanie szerokością impulsu. Daje ono dobrą kontrolę bez dużych strat, ale wymaga sensownej częstotliwości pracy sterownika. W praktyce szukam ustawień lub urządzeń pracujących poza pasmem słyszalnym, zwykle od kilkunastu kiloherców wzwyż, bo wtedy spada uciążliwy pisk i łatwiej utrzymać dobrą kulturę pracy. Do zmiany kierunku obrotów przydaje się mostek H, czyli układ tranzystorów, który odwraca polaryzację na silniku.
Nie pomijam też ochrony przed przepięciami. Przy wyłączaniu obciążenia indukcyjnego energia z uzwojenia musi gdzieś się rozładować, więc bez diody gaszącej, tłumienia lub odpowiedniego sterownika łatwo uszkodzić elektronikę. To drobiazg, który w projekcie potrafi kosztować więcej niż sam napęd.
Gdy podstawy doboru są już ustawione, pozostają błędy montażowe i eksploatacyjne. I właśnie one najczęściej skracają życie całego układu.
Najczęstsze błędy, które skracają żywotność napędu
Najwięcej awarii widzę nie przez „złą technologię”, tylko przez zbyt optymistyczny projekt. Sam napęd zwykle jest w stanie pracować dobrze, ale zostaje osaczony przez błędy wokół niego. To szczególnie widać w instalacjach, gdzie ktoś założył, że skoro układ działa na stole, to w obudowie, przy temperaturze i wibracjach będzie działał tak samo.
- Za słaby zasilacz - przy rozruchu napięcie siada, a silnik wchodzi w niekorzystny tryb pracy.
- Brak zapasu prądowego - zabezpieczenie wyłącza układ w losowych momentach albo przegrzewa się sterownik.
- Zbyt niska częstotliwość PWM - pojawia się hałas, większe tętnienia prądu i gorsza kultura pracy.
- Złe chłodzenie - przy pracy ciągłej temperatura rośnie szybciej, niż przewidywał projektant.
- Ignorowanie zużycia szczotek - w napędzie szczotkowym to nie jest detal, tylko realny element serwisowy.
- Brak zabezpieczenia przed zabrudzeniem i wilgocią - pył i kondensacja potrafią skrócić życie komutatora i łożysk.
Warto też pamiętać o przewodach i prowadzeniu masy. Przy krótkich odcinkach problem bywa niewidoczny, ale w rozbudowanej szafie sterowniczej zakłócenia i spadki napięcia potrafią udawać „usterkę silnika”, choć w rzeczywistości winny jest sposób okablowania. Dlatego przy projektowaniu zawsze myślę o całym torze zasilania, a nie o samym napędzie.
To prowadzi do ostatniego pytania: co w praktyce najbardziej decyduje o tym, czy taki układ będzie opłacalny i trwały.
Co naprawdę przesądza o opłacalności i trwałości takiego układu
Jeśli mam ująć sprawę bez teorii, to najważniejsze są trzy rzeczy: dopasowanie do cyklu pracy, jakość sterowania i warunki środowiskowe. Napęd DC wygrywa tam, gdzie potrzebna jest elastyczność, szybka reakcja i sensowny kompromis między kosztem a precyzją. Przegrywa tam, gdzie ktoś oczekuje długiej pracy bez serwisu, a jednocześnie nie chce inwestować w elektroniki i chłodzenia.
W instalacjach elektrycznych lubię ten typ napędu za przewidywalność. Daje się go dobrze policzyć, łatwo regulować i bez problemu włączyć w prosty układ automatyki. Ale nie traktuję go jak rozwiązania „uniwersalnego”. Gdy projekt ma wysokie wymagania dotyczące bezobsługowości, temperatury albo hałasu, bezszczotkowa wersja zwykle szybciej się broni. Gdy liczy się prostota i niski koszt wejścia, szczotkowy wariant nadal ma sens, o ile od początku uwzględnię serwis i warunki pracy.
Najlepszy wybór to nie ten, który brzmi najbardziej nowocześnie, tylko ten, który pasuje do obciążenia, zasilania i realnego harmonogramu pracy. Jeśli te trzy elementy są spójne, układ będzie działał długo i bez zbędnych niespodzianek.
