Bezpieczeństwo instalacji zaczyna się od prostych rzeczy: przewodu ochronnego, poprawnego podziału obwodów i aparatu, który potrafi odłączyć zasilanie, gdy prąd zaczyna uciekać tam, gdzie nie powinien. Wyłącznik różnicowoprądowy jest właśnie takim zabezpieczeniem, ale jego skuteczność zależy od doboru typu, czułości i miejsca montażu. W tym artykule pokazuję, jak działa, kiedy ma sens, dlaczego potrafi wyzwalać bez pozornej awarii i jak go testować, żeby nie ufać mu tylko na papierze.
Najważniejsze rzeczy, które decydują o skuteczności ochrony
- 30 mA to najczęstsza czułość dla dodatkowej ochrony ludzi w instalacjach mieszkaniowych.
- Do większości nowoczesnych obwodów domowych zwykle lepszy jest typ A niż AC.
- Falowniki, PV, UPS i część ładowarek EV mogą wymagać typu F albo typu B.
- Jedno zabezpieczenie dla całego domu zwiększa ryzyko zbędnych wyłączeń, więc lepiej dzielić obwody albo stosować RCBO.
- Przycisk TEST sprawdza mechanikę zadziałania, ale nie zastępuje pomiarów instalacji.
- Sam aparat nie rozwiązuje problemu, jeśli neutralne przewody są źle połączone albo instalacja ochronna jest nieuporządkowana.

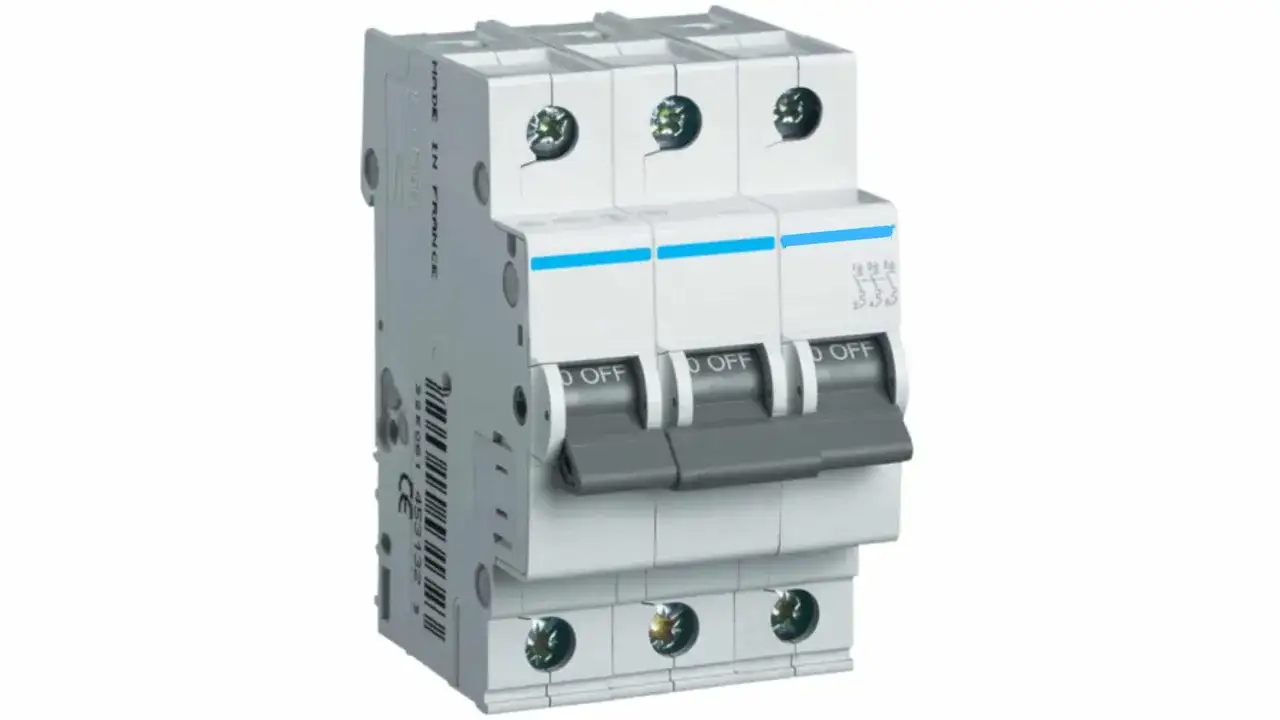

Jak działa i co naprawdę wykrywa
W środku takiego aparatu znajduje się przekładnik sumujący. Przewód fazowy i neutralny przechodzą przez ten sam rdzeń, a urządzenie porównuje prąd wpływający z wypływającym. Jeśli wszystko jest w porządku, suma jest bliska zeru; jeśli część energii ucieka przez uszkodzoną izolację, wilgoć albo ciało człowieka, pojawia się różnica i aparat odłącza obwód.
W branży najczęściej mówi się po prostu o RCD, ale dla użytkownika ważniejsze jest coś innego: to nie jest zamiennik dla bezpiecznika, przewodu ochronnego ani izolacji. Nie chroni przed każdym scenariuszem porażenia, bo przy jednoczesnym dotknięciu przewodu fazowego i neutralnego prądy mogą nadal się równoważyć. To dlatego traktuję to urządzenie jako jedną warstwę ochrony, a nie jako samotne rozwiązanie całego problemu.
- Chroni przede wszystkim przed dotykiem pośrednim, czyli sytuacją, w której napięcie pojawia się na obudowie lub częściach przewodzących.
- Ogranicza skutki upływów do ziemi i pomaga zmniejszyć ryzyko pożaru.
- Musi pracować razem z wyłącznikiem nadprądowym albo bezpiecznikiem, bo sam nie zabezpiecza przed przeciążeniem i zwarciem.
W praktyce oznacza to jedno: jeśli instalacja jest dobrze zaprojektowana, aparat reaguje szybko i przewidywalnie, ale jeśli w układzie są błędy, on zaczyna tylko sygnalizować problem. To prowadzi wprost do pytania, jaki typ ma sens w konkretnym obwodzie.
Jak dobrać typ do obwodu
W praktyce nie wybieram aparatu z katalogu ogólnego, tylko pod konkretne obciążenia. Inaczej zachowuje się obwód z samymi odbiornikami rezystancyjnymi, inaczej kuchnia z elektroniką, a jeszcze inaczej linia z falownikiem, fotowoltaiką albo ładowarką samochodu elektrycznego.
| Typ | Co wykrywa | Gdzie ma sens | Na co uważać |
|---|---|---|---|
| AC | Wyłącznie sinusoidalny prąd różnicowy przemienny | Proste obwody bez elektroniki mocy | Przy nowoczesnych odbiornikach bywa zbyt wąski |
| A | Prąd AC i pulsujący DC | Większość domowych obwodów, AGD, RTV, zasilacze impulsowe | To mój najczęstszy punkt startowy; dla części obciążeń elektronicznych to już minimum |
| F | AC, pulsujący DC i składowe mieszane do 1 kHz, z odpornością na gładki DC do 10 mA | Jednofazowe urządzenia z falownikiem i bardziej złożoną elektroniką mocy | Lepszy wybór tam, gdzie typ A wyzwalałby zbyt łatwo albo zbyt niepewnie |
| B | Wszystkie rodzaje prądów różnicowych, także gładki DC | PV, UPS, napędy, część ładowarek EV, medycyna, przemysł | Trzeba go dobierać zgodnie z dokumentacją urządzenia, a nie „na wszelki wypadek” |
| S | Typ selektywny z opóźnieniem zadziałania | Stopień nadrzędny w kaskadzie zabezpieczeń | Nie służy do dodatkowej ochrony ludzi w wersji 30 mA; zwykle stosuje się go przy wyższych czułościach, np. 100 mA lub więcej |
Jeśli miałbym podać punkt startowy bez nadmiaru teorii, to dla większości nowych mieszkań i domów wybrałbym typ A, a dopiero potem sprawdził dokumentację falowników, ładowarki czy zasilacza awaryjnego. W urządzeniach z dużą ilością elektroniki mocy to właśnie instrukcja producenta, a nie przyzwyczajenie z poprzedniej instalacji, powinna decydować o końcowym wyborze.
Przeczytaj również: Ganek przed domem - Jak zbudować, by służył latami?
RCCB czy RCBO
RCCB to sam aparat różnicowy, a RCBO łączy ochronę różnicową z nadprądową. Jeśli chcesz prostszej i tańszej rozdzielnicy, RCCB bywa wystarczający, ale jeden upływ wyłącza zwykle kilka obwodów naraz. RCBO kosztuje więcej i zajmuje więcej miejsca, za to usterka odcina tylko jeden obwód, więc łatwiej znaleźć winowajcę i mniej cierpi ciągłość zasilania.
W domach i małych obiektach to często najlepszy kompromis między ceną a komfortem eksploatacji. W obiektach z większą liczbą obwodów ja coraz częściej wolę właśnie ten układ, bo oszczędza czas przy diagnostyce. Sam typ to jednak tylko połowa decyzji. Drugą połowę stanowi miejsce montażu i podział obwodów.
Gdzie go stosować w domu i w obiekcie
Najwięcej sensu ma tam, gdzie jest wilgoć, użytkowanie mobilne albo dużo elektroniki. W praktyce dzielę instalację tak, by jeden upływ nie odcinał wszystkiego naraz. To szczególnie ważne w domach, gdzie jedna wspólna ochrona potrafi wyłączyć lodówkę, oświetlenie i sterowanie kotłem jednym ruchem.
| Miejsce | Jak bym to rozwiązał | Dlaczego |
|---|---|---|
| Łazienka, pralnia, garaż, ogród | Osobny obwód z czułością 30 mA, najlepiej na osobnym RCBO | Wilgoć i ryzyko uszkodzeń są większe niż w suchych pomieszczeniach |
| Kuchnia i duże AGD | Rozdzielam odbiorniki, które mają własną elektronikę i własne upływy | Jedna zmywarka, płyta czy pralka nie powinny wyłączać całej strefy |
| PV, EV, UPS, falowniki | Dobieram typ zgodnie z dokumentacją urządzenia | Składowa DC może unieruchomić zwykły aparat albo wywołać niepewne działanie |
| Rozdzielnica główna | Stopień selektywny upstream | Awaria jednego obwodu nie powinna odcinać całego obiektu |
Jeżeli rozdzielnica jest dostępna dla użytkownika końcowego, trzymam się urządzeń o stałych parametrach. Rozwiązania regulowane zostawiam instalacjom technicznym, gdzie ktoś faktycznie będzie nad nimi czuwał i gdzie selektywność trzeba policzyć, a nie zgadywać.
Właśnie tu widać, że ochrona nie polega na samym „doklejeniu modułu” do rozdzielnicy. Liczy się układ całej instalacji, a nie tylko pojedynczy aparat. Gdy zaczyna on wyzwalać bez widocznej przyczyny, zwykle problem leży właśnie w tych detalach.
Dlaczego wybija bez widocznej awarii
To jedno z częstszych pytań po montażu albo po modernizacji. Samo zadziałanie nie znaczy jeszcze, że aparat jest uszkodzony; bardzo często sygnalizuje on realny problem z instalacją albo po prostu kumulację niewielkich upływów z kilku urządzeń.
| Objaw | Najczęstsza przyczyna | Co sprawdzam najpierw |
|---|---|---|
| Wyłącza natychmiast po podłączeniu jednego urządzenia | Uszkodzony odbiornik albo jego filtr | Odcinam kolejne urządzenia i testuję sprzęt na osobnym obwodzie |
| Wyzwala po deszczu, myciu albo w wilgotnym pomieszczeniu | Wilgoć w gnieździe, puszce lub kablu | Oględziny, osuszenie i pomiar izolacji |
| Wyłącza się losowo przy wielu urządzeniach | Suma niewielkich upływów | Podział obwodów i pomiar prądów upływu |
| Reaguje po remoncie | Źle rozdzielony albo wspólny neutralny | Sprawdzam połączenia N za aparatem |
Współczesne zasilacze impulsowe, płyty indukcyjne, UPS-y i falowniki potrafią generować niewielki prąd upływu. Same w sobie nie są wadą, ale w dużej liczbie tworzą problem, zwłaszcza gdy wszystko przechodzi przez jeden aparat. W takich sytuacjach nie zwiększam czułości na ślepo. Najpierw sprawdzam połączenia neutralne, potem mierzę upływy i izolację, a dopiero na końcu rozważam inny typ aparatu albo podział obwodów.
To zwykle oszczędza czas, bo prawdziwa przyczyna bywa banalna. Czasem wystarczy jeden źle przełożony przewód neutralny, żeby cała rozdzielnica wyglądała na „kapryśną”.
Jak testować i utrzymać sprawność
Przycisk TEST nie jest ozdobą. W dobrze dobranej instalacji naciskam go regularnie, bo mechanika wyzwalania potrafi się z czasem pogorszyć, a błędu nie widać gołym okiem.
- Raz w miesiącu wciśnij przycisk testowy.
- Aparat powinien natychmiast odłączyć zasilanie chronionych obwodów.
- Później włącz go ponownie i sprawdź, czy wszystko wróciło do normy.
- Jeśli nie zadziała albo nie da się go załączyć, odłóż użytkowanie obwodu i wezwij elektryka.
- Przy przeglądach okresowych zleć pomiar czasu zadziałania, prądu wyzwalania, rezystancji izolacji i ciągłości PE.
Sam test przyciskiem sprawdza tylko funkcję wyzwalania. Nie mówi nic o stanie uziemienia, jakości połączeń ochronnych ani o tym, czy w obwodzie nie pojawił się ukryty upływ większy niż powinien. W trudniejszych warunkach, na przykład w pomieszczeniach wilgotnych albo zapylonych, testowałbym częściej niż tylko symbolicznie „raz na jakiś czas”.
Regularny przegląd instalacji ma więc realny sens, a nie jest formalnością do papierów. Kiedy ten nawyk wchodzi w rytm eksploatacji, większość awarii da się wyłapać zanim przerodzi się w kosztowną przerwę w pracy.
Najczęstsze błędy, które widzę przy modernizacji
W starych i częściowo modernizowanych instalacjach problem zwykle nie leży w samym aparacie, tylko w sposobie jego wpięcia. Najwięcej kłopotów robią rzeczy banalne: wspólny neutralny dla kilku obwodów, zbyt duża grupa odbiorników na jednym zabezpieczeniu albo typ niedopasowany do elektroniki mocy.
- Łączenie neutralnych przewodów z różnych obwodów za jednym aparatem.
- Wybór typu AC tam, gdzie pracują zasilacze impulsowe, falowniki albo sterowniki elektroniczne.
- Stosowanie 300 mA jako ochrony ludzi. To poziom raczej przeciwpożarowy, nie dodatkowa ochrona osobista.
- Traktowanie „mocniejszego” aparatu jako lekarstwa na każde wyzwolenie. Jeśli problemem jest wilgoć albo uszkodzony odbiornik, większa czułość tylko maskuje usterkę.
- Brak selektywności między aparatem głównym a podrzędnymi.
Najwięcej awarii, które trafiają do mnie jako „dziwne wyzwalanie”, okazuje się zwykłą pomyłką w rozdziale przewodów neutralnych. Dlatego przy modernizacji najpierw porządkuję okablowanie i podział obwodów, a dopiero potem dobieram bardziej wyspecjalizowany typ zabezpieczenia. W przeciwnym razie kupuje się spokój tylko na chwilę.
Co sprawdzam przed zakupem, żeby nie żałować po montażu
Zanim zamknę temat, sprawdzam pięć rzeczy: układ sieci i obecność PE, rodzaj odbiorników w obwodzie, wymaganą czułość, potrzebę selektywności oraz to, czy w rozdzielnicy jest dość miejsca na RCBO zamiast wspólnego RCCB. Przy falownikach, PV i ładowarkach EV nie zgaduję typów z pamięci, tylko patrzę w dokumentację urządzenia, bo tam zwykle jest zapisane, jakie zabezpieczenie producent dopuszcza.
- 30 mA wybieram tam, gdzie celem jest dodatkowa ochrona ludzi.
- 100 mA lub typ S rozważam jako stopień nadrzędny, gdy ważna jest selektywność.
- 300 mA traktuję jako narzędzie do ochrony przeciwpożarowej lub jako element dużej instalacji, nie jako zamiennik ochrony osobistej.
- Typ A jest dziś bezpiecznym punktem wyjścia dla większości nowoczesnych obwodów domowych.
- Typ F i typ B rezerwuję dla obciążeń z elektroniką mocy, gdzie zwykły aparat może działać niepewnie albo zbyt często wyzwalać.
Jeżeli instalacja ma już za sobą kilka lat pracy, najrozsądniejszym ruchem bywa nie wymiana wszystkiego „na mocniejsze”, tylko diagnostyka: pomiar izolacji, sprawdzenie połączeń neutralnych, ocena sumarycznych upływów i dopiero potem decyzja o podziale obwodów albo zmianie typu zabezpieczenia. To właśnie daje realny spokój, a nie sama obecność jednego dodatkowego modułu w rozdzielnicy.
