Bednarka to stalowa taśma, która w instalacjach elektrycznych odpowiada za uziemienie, wyrównanie potencjałów i wsparcie ochrony odgromowej. W tym tekście pokazuję, kiedy taki element ma sens, jak dobrać jego przekrój i powłokę, jak go poprawnie ułożyć oraz które błędy najczęściej psują cały układ. To praktyczny przewodnik dla osób, które chcą podejmować decyzje projektowe i wykonawcze bez zgadywania.
Najważniejsze rzeczy, które warto sprawdzić przed wyborem
- Najczęściej stosuje się ocynkowaną stal o przekroju 25x4 mm lub 30x4 mm, ale sam wymiar nie wystarcza bez poprawnych połączeń i ochrony antykorozyjnej.
- W instalacji liczy się nie tylko przewodzenie prądu, lecz także trwałość w gruncie, ciągłość połączeń i dostęp do pomiaru.
- Uziom fundamentowy i otokowy rozwiązują podobny problem, ale w innych warunkach budowlanych.
- Połączenia trzeba wykonywać trwałe, najlepiej spawane albo na atestowanych zaciskach, a nie drutem wiązałkowym.
- Po montażu zawsze warto wykonać pomiar rezystancji i sprawdzić ciągłość połączeń wyrównawczych.
Czym jest stalowa taśma w instalacji elektrycznej i po co się ją stosuje
W praktyce to jeden z tych elementów, które pracują w tle, ale decydują o bezpieczeństwie całego obiektu. Łączy metalowe części instalacji z ziemią, pomaga rozprowadzić prąd zwarciowy i ogranicza różnice potencjałów między konstrukcją budynku, rozdzielnicą, metalowymi instalacjami i elementami ochrony odgromowej.
Najprościej patrzę na nią jak na kręgosłup układu uziemiającego. Sama nie robi wszystkiego, ale bez niej trudno mówić o trwałym i przewidywalnym działaniu ochrony przeciwporażeniowej oraz przeciwprzepięciowej.
Gdzie ma największy sens
Najczęściej spotyka się ją w uziomach fundamentowych, otokowych, przy połączeniach wyrównawczych oraz w układach ochrony odgromowej. Dobrze sprawdza się tam, gdzie trzeba uzyskać dużą powierzchnię styku z gruntem albo pewne, szerokie połączenie z konstrukcją budynku.
W porównaniu z cienkim przewodem okrągłym taśma stalowa daje zwykle większą sztywność i łatwiej ją prowadzić w sposób uporządkowany. To ważne zwłaszcza przy większych obiektach, gdzie układ musi być nie tylko skuteczny, ale też czytelny dla ekip serwisowych i odbiorowych.
Od tego miejsca warto przejść do doboru materiału, bo właśnie tam zaczynają się różnice, które później widać w trwałości całej instalacji.
Jak dobrać bednarkę do uziomu i ochrony odgromowej
Tu nie chodzi wyłącznie o wymiar podany w katalogu. Ja zawsze sprawdzam trzy rzeczy naraz: warunki gruntu, wymagany poziom ochrony i sposób połączenia z resztą instalacji. Dopiero potem decyduję, czy wystarczy wariant standardowy, czy lepiej od razu iść w mocniejszą ochronę antykorozyjną i większy przekrój.
Ocynk, miedź czy stal nierdzewna
Stal ocynkowana ogniowo jest najczęstszym wyborem, bo łączy rozsądną cenę z dobrą dostępnością. Sprawdza się w typowych warunkach gruntowych, zwłaszcza gdy instalacja jest poprawnie ułożona i nie pracuje w wyjątkowo agresywnym środowisku.
W miejscach bardziej wymagających, na przykład przy dużej wilgotności, silnej korozji albo trudnym dostępie serwisowym, sens może mieć materiał o lepszej odporności powierzchniowej, także powlekany miedzią lub wykonany ze stali nierdzewnej. Trzeba jednak pamiętać, że wyższa trwałość zwykle oznacza większy koszt i konieczność zachowania zgodności materiałowej wszystkich połączeń.
25x4 czy 30x4
W praktyce projektowej bardzo często spotykam przekroje 25x4 mm i 30x4 mm. Pierwszy wariant jest typowy dla prostych realizacji mieszkaniowych, drugi daje większy zapas mechaniczny i częściej pojawia się tam, gdzie układ ma współpracować z ochroną odgromową większego obiektu.
| Wariant | Kiedy ma sens | Największa zaleta | Na co uważać |
|---|---|---|---|
| Ocynkowana 25x4 | Dom jednorodzinny, prosty układ, przeciętne warunki gruntowe | Dobra relacja ceny do możliwości | W słabszym gruncie lub przy bardziej wymagającej ochronie może dać zbyt mały margines trwałości |
| Ocynkowana 30x4 | Większy obiekt, dłuższe odcinki, wyższe wymagania projektowe | Większa sztywność i większy zapas przekroju | Jest cięższa i zwykle droższa, ale w praktyce często opłaca się na etapie całej inwestycji |
| Miedziowana lub nierdzewna | Grunt agresywny korozyjnie, trudny serwis, długi horyzont użytkowania | Lepsza odporność na środowisko | Trzeba pilnować kompatybilności połączeń i sensownie ocenić koszt całego układu |
W materiałach branżowych często przewijają się także dane o przekrojach 100 mm² dla 25x4 mm i 120 mm² dla 30x4 mm. To dobry punkt odniesienia, ale nie zastępuje projektu, bo ostateczny dobór zależy od funkcji uziomu i warunków obiektu.
Jeśli mam wskazać jedną praktyczną zasadę, to brzmi ona tak: nie kupuj samej taśmy, kupuj kompletny system, czyli materiał, złącza, sposób łączenia i plan pomiaru. To prowadzi wprost do montażu, bo tam najłatwiej zepsuć nawet dobry wybór.
Jak poprawnie ją układać i łączyć w gruncie oraz w betonie
Tu zaczyna się praktyka, która odróżnia poprawny układ od takiego, który tylko wygląda dobrze na zdjęciu. Najczęstszy błąd, jaki widzę, to traktowanie montażu jak zwykłego „zakopania metalu”. Tymczasem liczy się głębokość, ciągłość, jakość połączeń i dostępność do kontroli.
Uziom fundamentowy
Jeżeli budynek jest jeszcze na etapie fundamentów, to jest najlepszy moment, żeby włączyć układ uziemiający w konstrukcję. Taśmę mocuje się do zbrojenia w sposób trwały i przewidziany projektem, a połączenia wykonuje się tak, by zachować zarówno ciągłość elektryczną, jak i wytrzymałość mechaniczną.
W praktyce nie stosuje się do tego drutu wiązałkowego. To dobre narzędzie do tymczasowego trzymania zbrojenia, ale zły pomysł jako docelowe połączenie elektryczne. W takich miejscach sens mają spawanie albo atestowane zaciski śrubowe, a przy większych obiektach połączenia z zbrojeniem wykonuje się regularnie, w odstępach rzędu 2 m, żeby poprawić własności całego układu.
Uziom otokowy
Jeśli nie da się wykorzystać fundamentów, zostaje układ otokowy wokół budynku. Zwykle układa się go na głębokości co najmniej 0,5-0,6 m i w odległości około 1 m od ściany. To nie jest magiczna wartość z kosmosu, tylko praktyczny kompromis między wilgotnością gruntu, ochroną przed uszkodzeniem i wygodą późniejszego serwisu.
Wykop powinien być prowadzony starannie, bez ostrych załamań i bez przypadkowych przerw w trasie. Im bardziej uporządkowany przebieg, tym łatwiej później rozumieć układ, wykonać pomiar i zidentyfikować ewentualny problem po latach.

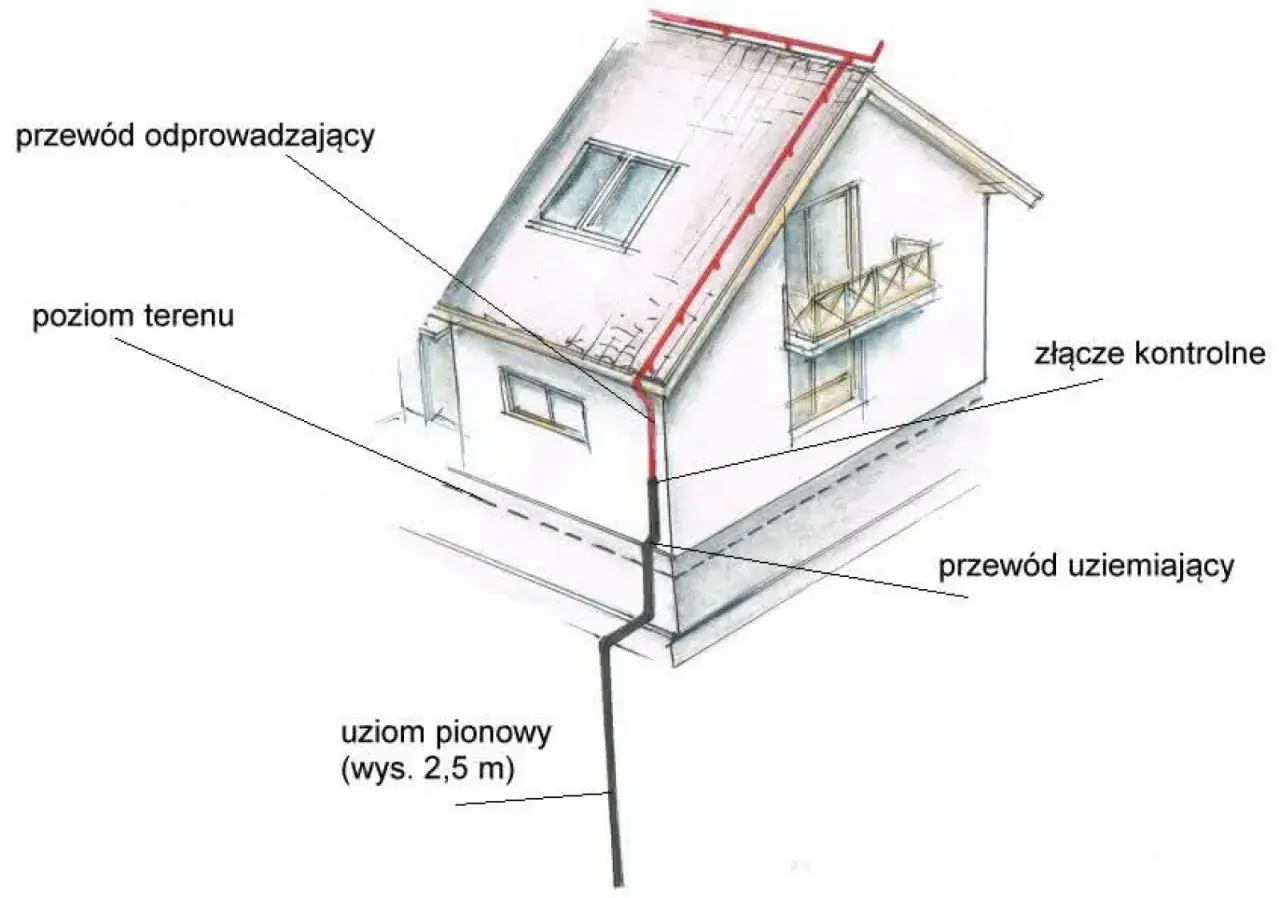

Połączenia kontrolne i wyprowadzenia
Między układem w gruncie a główną szyną uziemiającą trzeba zostawić miejsce na pomiar. Złącze kontrolne nie jest ozdobą, tylko praktycznym punktem odłączenia i weryfikacji. Bez niego odbiór i późniejsza diagnostyka robią się niepotrzebnie trudne.
Warto też pamiętać o wyprowadzeniach do instalacji wyrównawczej, do ochrony odgromowej i do elementów metalowych w budynku, które mogą przenosić potencjał. Dobrze zaplanowane wyjścia oszczędzają potem przeróbek i kucia gotowych elementów.
To dobry moment, żeby zestawić najczęściej wybierane układy i zobaczyć, w jakich sytuacjach każdy z nich wygrywa.
Który układ uziemienia sprawdza się najlepiej w różnych obiektach
Nie ma jednego rozwiązania do wszystkiego. Wybór zależy od tego, czy projektuję nowy dom, halę, obiekt z fotowoltaiką, czy modernizację istniejącej instalacji. Inaczej pracuje grunt pod małym budynkiem, inaczej pod rozległą płytą, a jeszcze inaczej na obiekcie z dużą liczbą połączeń metalowych.
| Układ | Najlepsze zastosowanie | Plusy | Minusy |
|---|---|---|---|
| Fundamentowy | Nowy budynek na etapie stanu surowego | Najlepszy kosztowo, bardzo trwały, łatwo wpiąć go w konstrukcję | Trzeba go przewidzieć wcześnie; późniejsze poprawki są kłopotliwe |
| Otokowy | Gdy fundament nie nadaje się do wykorzystania lub potrzebny jest dodatkowy obwód | Dobra powierzchnia styku z gruntem, czytelny przebieg | Wymaga wykopu i poprawnego zasypania; w słabym gruncie może wymagać wsparcia dodatkowymi elektrodami |
| Poziomy z dodatkowymi prętami | Modernizacje i grunty o słabszych parametrach | Łatwo poprawić wyniki pomiarowe, gdy sama taśma nie wystarcza | Więcej połączeń i więcej punktów potencjalnej korozji |
| Mieszany | Obiekty większe, z ochroną odgromową i rozbudowaną infrastrukturą metalową | Największa elastyczność projektowa | Wymaga lepszego projektu i kontroli wykonania |
Jeśli mam doradzić inwestorowi, który chce uniknąć kosztownych poprawek, zwykle wskazuję układ fundamentowy jako pierwszy wybór, a otokowy jako bardzo sensowny wariant uzupełniający albo zastępczy. W budynkach z fotowoltaiką, automatyką i większą liczbą urządzeń elektronicznych ten wybór robi realną różnicę, bo wpływa nie tylko na bezpieczeństwo, ale też na stabilność pracy całego systemu.
Po wyborze układu trzeba jeszcze nie zepsuć go wykonawczo. I właśnie tam pojawiają się błędy, które na papierze wyglądają niewinnie, a w gruncie potrafią podnieść rezystancję o tyle, że cały układ traci sens.
Błędy, które najczęściej psują skuteczność uziemienia
W praktyce widzę powtarzalny zestaw pomyłek. Nie są spektakularne, ale właśnie dlatego są groźne. Zwykle nie widać ich od razu, a konsekwencje wychodzą dopiero przy pomiarach albo podczas awarii.
- Zbyt płytkie ułożenie, przez co grunt szybciej wysycha i traci stabilność parametrów.
- Łączenie elementów przypadkową metodą zamiast spawania lub certyfikowanych zacisków.
- Mieszanie materiałów bez kontroli kompatybilności, co przyspiesza korozję styków.
- Przebieg z ostrymi załamaniami i zbyt małą dbałością o ciągłość trasy.
- Brak złącza kontrolnego, przez co nie da się łatwo wykonać odbioru i późniejszego pomiaru.
- Brak powiązania z główną szyną uziemiającą i połączeniami wyrównawczymi.
Najbardziej kosztowny jest zwykle ten błąd, którego nikt nie zauważa od razu. Układ może wyglądać poprawnie, ale jeśli połączenie ma słaby styk albo materiał szybko koroduje, to po kilku sezonach całość przestaje zachowywać się przewidywalnie.
Dlatego ja zawsze wolę prosty, ale dobrze wykonany układ niż efektowny projekt zrobiony „na skróty”. To prowadzi wprost do pomiarów, bo one pokazują, czy instalacja rzeczywiście działa, a nie tylko wygląda na gotową.
Jak sprawdzić jakość po montażu i nie zgadywać, czy wszystko działa
Po zakończeniu prac nie wystarczy zamknąć wykop i uznać sprawy za zamkniętą. Trzeba jeszcze sprawdzić ciągłość połączeń, rezystancję uziemienia i poprawność wpięcia do pozostałych części instalacji. W praktyce odbiór bez pomiaru to bardziej deklaracja niż weryfikacja.
Co mierzyć
Najważniejsze są trzy rzeczy: ciągłość elektryczna, rezystancja uziemienia oraz poprawność połączeń wyrównawczych. Dzięki temu wiadomo nie tylko, czy układ istnieje, ale czy faktycznie pracuje jako jeden system.
Warto też sprawdzić miejsca połączeń, złącza kontrolne i wyprowadzenia do rozdzielnicy. Jeśli coś ma korodować, poluzować się albo zostać źle skręcone, lepiej wychwycić to przed zasypaniem i oddaniem obiektu do użytkowania.
Przeczytaj również: Ile kosztuje budowa domu 80m2? Sprawdź, jak uniknąć wysokich wydatków
Jak czytać wynik
Nie ma jednej magicznej wartości dla każdego budynku. W praktyce dąży się do możliwie niskiej rezystancji, ale ocenę zawsze trzeba robić razem z projektem, funkcją obiektu i warunkami gruntowymi. Dla domów jednorodzinnych często przyjmuje się jako ambitny, ale rozsądny cel wartości jednocyfrowe, jednak sam wynik bez kontekstu bywa mylący.
Jeżeli pomiar wychodzi słabo, nie zaczynam od paniki, tylko od analizy przyczyny. Czasem wystarczy poprawić połączenie, czasem dołożyć dodatkowy pionowy element, a czasem trzeba wrócić do projektu i zmienić geometrię całego układu.
Na tym etapie najważniejsze jest jedno: dobry wynik nie bierze się z przypadku. Bierze się z dobrze dobranego materiału, poprawnego montażu i uczciwego odbioru.
Co naprawdę opłaca się zamówić razem z materiałem
Jeżeli miałbym wskazać, gdzie inwestorzy najczęściej oszczędzają w złym miejscu, to powiedziałbym: na detalach montażowych i kontroli. Sama taśma to dopiero początek. W praktyce najbardziej opłaca się zamówić od razu komplet: złącza, uchwyty, elementy do wyprowadzeń, dokumentację zgodności materiałowej i plan pomiaru odbiorczego.
Takie podejście kosztuje trochę więcej na starcie, ale zwykle oszczędza późniejszego rozkuwania, dopinania przypadkowych łączników i szukania przyczyny złych wyników. Jeśli buduję nowy obiekt, traktuję to jako element strategii, a nie jako dodatek do „prawdziwej” instalacji.
Najlepszy układ to nie ten najtańszy na fakturze, tylko ten, który po latach nadal daje się zmierzyć, serwisować i rozumieć. Właśnie dlatego przy projektach elektrycznych stawiam na prostą geometrię, dobre materiały i połączenia, które nie proszą się o poprawki po pierwszej zimie.
