Instalacja odgromowa to nie ozdoba dachu, tylko układ, który ma przejąć energię wyładowania i bezpiecznie odprowadzić ją do gruntu. W praktyce dobrze zaprojektowany piorunochron chroni nie tylko konstrukcję budynku, ale też elektronikę, instalację fotowoltaiczną i ludzi wewnątrz obiektu. Poniżej rozkładam temat na części: jak działa system, kiedy jest potrzebny, z czego się składa i gdzie najczęściej popełnia się kosztowne błędy.
Najważniejsze rzeczy, które warto wiedzieć przed montażem
- Ochrona odgromowa nie „ściąga” piorunów, tylko daje im kontrolowaną drogę do ziemi.
- Decyzję o montażu podejmuje się po analizie ryzyka, a nie według prostego schematu „zawsze” albo „nigdy”.
- Skuteczny system to nie jeden element na dachu, ale zestaw: zwody, przewody odprowadzające, uziom, połączenia wyrównawcze i SPD.
- W budynkach z PV, antenami i dużą ilością elektroniki sama ochrona zewnętrzna zwykle nie wystarcza.
- Bez pomiarów, protokołu i późniejszych kontroli nawet dobry projekt traci wartość.
Jak działa ochrona odgromowa i czego od niej oczekiwać
Najprościej mówiąc: system ma przechwycić wyładowanie w miejscu, które jest do tego przygotowane, a potem poprowadzić energię tak, żeby nie przeszła przez konstrukcję budynku. To ważne rozróżnienie, bo wiele osób myśli o nim jak o „magnesie na burzę”, a to błędne podejście. Chodzi o kontrolę drogi prądu, nie o zwiększanie liczby uderzeń.
W praktyce chronię w ten sposób dwa obszary jednocześnie. Pierwszy to uszkodzenia fizyczne: przepalone pokrycie dachu, pęknięte kominy, pożar albo zniszczona elewacja. Drugi to przepięcia, które potrafią uszkodzić router, sterownik bramy, falownik PV, system alarmowy czy automatykę HVAC nawet wtedy, gdy piorun uderzy w pobliżu, a nie bezpośrednio w dach.
Dlatego w nowoczesnych obiektach sama obecność metalowego elementu na dachu nie wystarcza. Liczy się cała ścieżka: przechwycenie, odprowadzenie, uziemienie i wyrównanie potencjałów. A zanim przejdę do praktyki, trzeba jeszcze ustalić, kiedy taki układ w ogóle ma sens.
Kiedy budynek naprawdę potrzebuje ochrony odgromowej
W normach z serii PN-EN 62305 decyzja nie zapada „z automatu”. Najpierw robi się ocenę ryzyka, a ochrona jest potrzebna wtedy, gdy ryzyko przekracza poziom tolerowany. To dobre podejście, bo zupełnie inny poziom zagrożenia ma mały dom jednorodzinny, inny hala z dużą powierzchnią dachu, a jeszcze inny obiekt z PV, antenami i instalacjami prowadzonymi po elewacji.
| Obiekt | Co zwykle podnosi ryzyko | Na co patrzę w pierwszej kolejności |
|---|---|---|
| Dom jednorodzinny | Wzniesienie, wysoki dach, metalowe elementy, PV, antena | Geometria dachu, materiał pokrycia, obecność elektroniki i połączeń zewnętrznych |
| Hala lub magazyn | Duża powierzchnia, łatwopalne materiały, wysokie urządzenia na dachu | Klasa ochrony, strefy ochronne, separacja od instalacji technicznych |
| Budynek użyteczności publicznej | Duża liczba osób i ciągła eksploatacja | Bezpieczeństwo ludzi, ciągłość pracy, zabezpieczenie przepięciowe |
| Dach z PV i antenami | Wiele elementów przewodzących, długie przewody, elektronika DC/AC | Odstępy separacyjne, wyrównanie potencjałów, SPD po stronie DC i AC |
| Obiekt zabytkowy lub rozbudowany | Trudna geometria, ograniczenia montażowe, wrażliwe materiały | Dobór metody ochrony i sposób prowadzenia przewodów bez szkody dla obiektu |
Ja nie lubię prostych odpowiedzi typu „w każdym domu trzeba” albo „w tym domu nigdy”. W ochronie odgromowej liczy się kontekst: bryła budynku, materiał dachu, obecność urządzeń na zewnątrz i to, co dzieje się w środku. Tę logikę dobrze widać dopiero wtedy, gdy rozłożymy system na konkretne elementy.
Z czego składa się poprawny system
Skuteczna instalacja odgromowa to zestaw współpracujących części. Jeśli jeden element jest dobrany dobrze, a drugi zrobiony byle jak, całość i tak traci sens. W praktyce najczęściej myli się zewnętrzną część ochrony z całym systemem, a to za mało.
| Element | Rola | Typowy błąd |
|---|---|---|
| Zwody | Przejmują wyładowanie w punkcie kontrolowanym | Zbyt rzadkie rozmieszczenie albo montaż bez uwzględnienia kształtu dachu |
| Przewody odprowadzające | Prowadzą prąd do ziemi możliwie krótką i równoległą drogą | Jedna „najkrótsza” droga zamiast kilku równych torów prądowych |
| Uziom | Rozprasza energię w gruncie | Brak ciągłości, słabe połączenie z gruntem, korozja złączy |
| Połączenia wyrównawcze | Redukują różnice potencjałów między metalowymi częściami obiektu | Pomijanie rur, obróbek blacharskich, konstrukcji i elementów pomocniczych |
| SPD | Ograniczają przepięcia w instalacji elektrycznej i teletechnicznej | Brak koordynacji między ogranicznikami albo brak ochrony po stronie DC przy PV |
Zwody i materiały dachowe

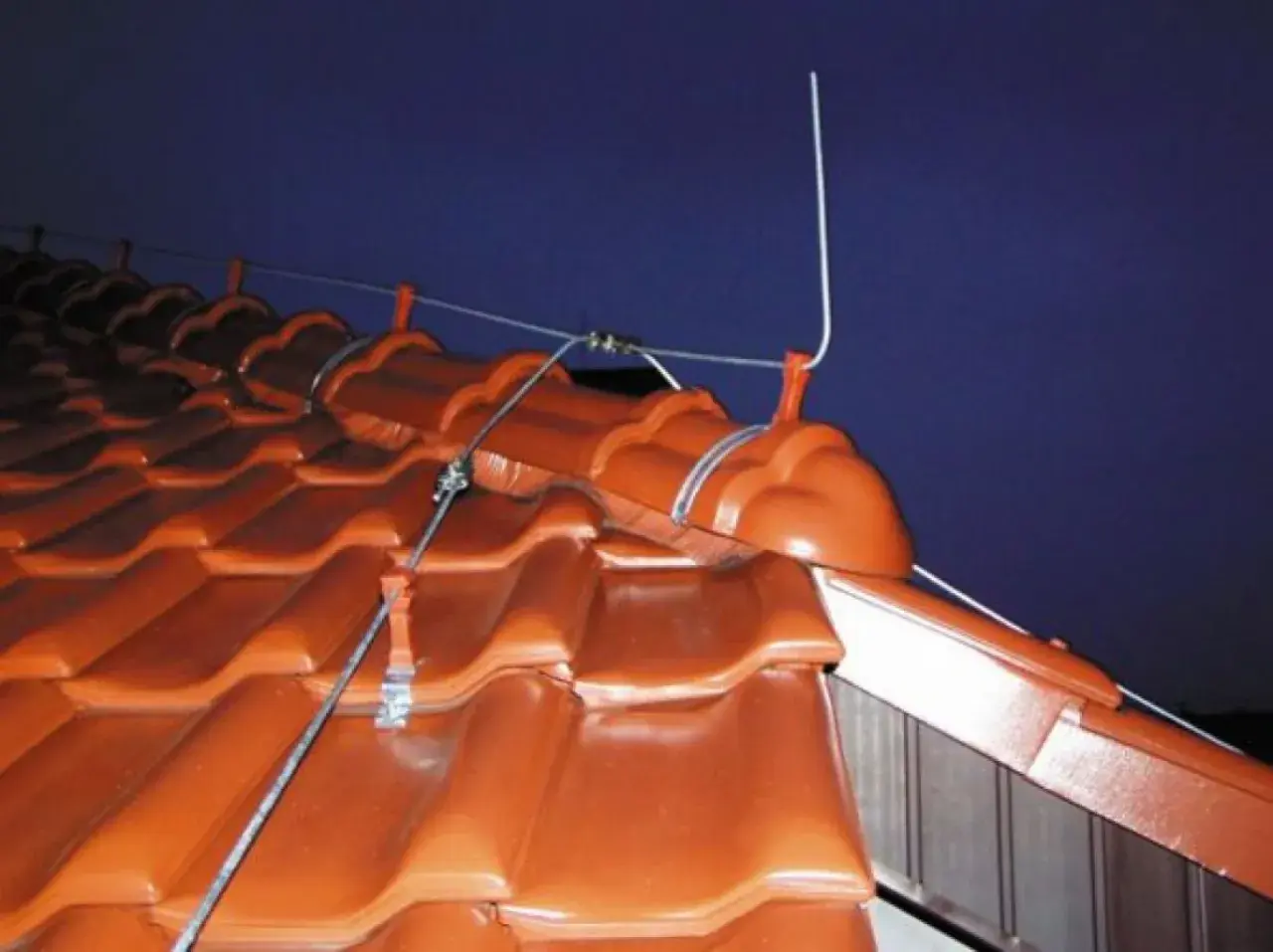

Na prostym dachu zwody tworzą „pierwszą linię kontaktu” z wyładowaniem. Mogą przyjmować formę przewodów, prętów lub siatki, a przy niektórych obiektach korzysta się też z naturalnych elementów przewodzących, na przykład z metalowego pokrycia dachu. To rozwiązanie ma sens tylko wtedy, gdy zachowana jest trwała ciągłość połączeń i odpowiednia wytrzymałość materiału. Innymi słowy: nie każda blacha nadaje się do roli zwodu bez dodatkowej analizy.
Przewody odprowadzające i uziom

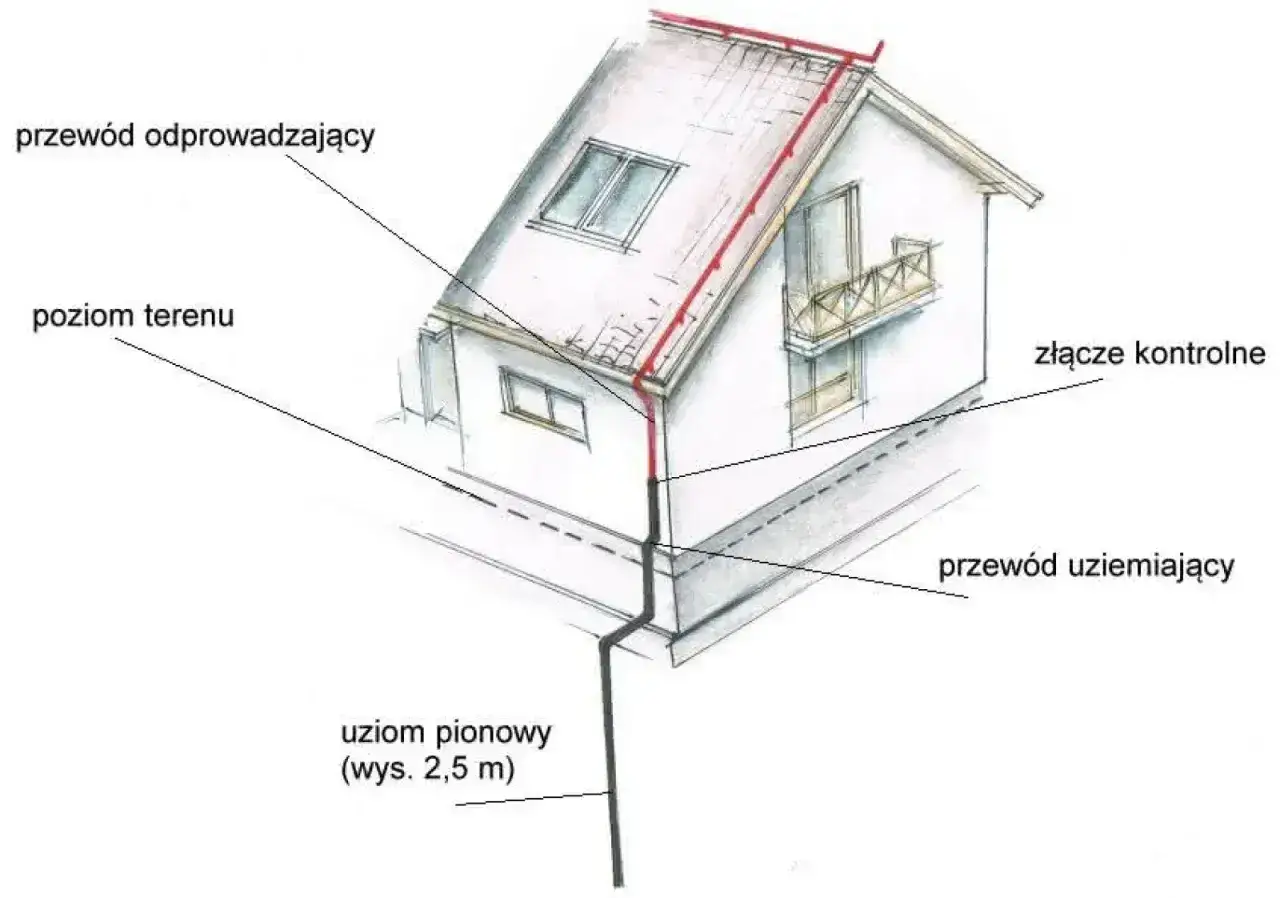

Tu liczy się geometria. Dobrze prowadzony przewód odprowadzający powinien tworzyć kilka możliwych dróg przepływu, a nie jedną wąską trasę „na skróty”. Uziom z kolei może być fundamentowy, otokowy albo wykonany z elektrod pionowych, ale zawsze ma robić jedno: stabilnie rozpraszać energię w gruncie i dawać się sprawdzić podczas pomiarów. W praktyce właśnie ten etap decyduje o trwałości całego systemu.
Przeczytaj również: Jak odblokować hamulec pilarki i uniknąć niebezpieczeństwa podczas pracy
Połączenia wyrównawcze i ograniczniki przepięć
Wewnętrzna ochrona ma zatrzymać niebezpieczne iskrzenie między różnymi częściami budynku. Wyrównanie potencjałów łączy LPS z metalowymi instalacjami, konstrukcją, liniami i elementami zewnętrznymi, a SPD ograniczają przepięcia w obwodach zasilających i sygnałowych. Bez tego można mieć „ładny” zwód na dachu i jednocześnie spaloną elektronikę w rozdzielnicy.
Na etapie doboru materiałów patrzę nie tylko na cenę, ale też na korozję galwaniczną i zgodność z pokryciem dachowym. To szczególnie ważne przy mieszaniu stali, aluminium i miedzi. Jeśli ktoś traktuje te rzeczy jako detal, zwykle płaci za to później na dachu albo w serwisie.
Jak projektuje się instalację od podstaw
Dobry projekt zaczyna się od inwentaryzacji obiektu, a nie od wyboru „gotowego zestawu”. Najpierw trzeba zobaczyć dach, instalacje techniczne, sposób prowadzenia kabli, obecność PV, anten, klimatyzatorów i wszystkich obcych elementów przewodzących. Dopiero potem dobiera się klasę ochrony i geometrię układu.
W normach PN-EN 62305 pracuje się z czterema poziomami ochrony odgromowej LPL. Im niższy promień toczącej się kuli, tym ostrzejsze wymagania projektowe. W praktyce wygląda to tak:
| Poziom LPL | Promień toczącej się kuli | Znaczenie praktyczne |
|---|---|---|
| I | 20 m | Najbardziej wymagająca ochrona, dla obiektów o najwyższym poziomie ryzyka |
| II | 30 m | Bardzo wysoki poziom ochrony, często stosowany przy wrażliwej infrastrukturze |
| III | 45 m | Częsty wybór przy typowych obiektach o podwyższonym ryzyku |
| IV | 60 m | Najłagodniejsze wymagania, ale nadal oparte na analizie ryzyka |
Na tym etapie używa się trzech podstawowych metod wyznaczania stref ochronnych: metody toczącej się kuli, kąta ochronnego i siatki zwodów. Na płaskich dachach dobrze sprawdza się siatka, a przy bardziej skomplikowanej bryle przydają się maszty i układ mieszany. Ja zawsze sprawdzam, czy wybrana metoda pasuje do geometrii budynku, a nie tylko do wyceny wykonawcy.
Ważny jest też odstęp separacyjny, czyli bezpieczna odległość między elementami LPS a instalacjami, które mogłyby przenieść niebezpieczny impuls. Gdy nie da się go zachować, trzeba zastosować inne rozwiązanie projektowe, najczęściej izolowaną wersję ochrony albo świadome połączenie z systemem wyrównania potencjałów. To nie jest miejsce na improwizację, bo zbyt bliskie prowadzenie przewodów szybko niszczy sens całego układu.
Po projekcie przychodzi część, którą najczęściej pomija się w ofertach sprzedawanych „samego montażu” - integracja z resztą instalacji.
Jak połączyć system z instalacją elektryczną, pv i innymi urządzeniami
W nowoczesnym budynku ochrona odgromowa i instalacja elektryczna muszą być projektowane razem. To nie są dwa osobne światy. Jeśli na dachu są panele fotowoltaiczne, na elewacji anteny, a w środku sterowniki, pompy ciepła i systemy automatyki, to jedno wyładowanie może narobić szkód przez wiele różnych dróg.
Dlatego wewnętrzna ochrona sprowadza się do trzech rzeczy: wyrównania potencjałów, właściwego prowadzenia przewodów i skoordynowanych ograniczników przepięć. SPD trzeba dobierać nie tylko do rodzaju sieci, ale też do miejsca montażu i tego, jakie urządzenia ma chronić. Jeden ogranicznik przy wejściu zasilania nie załatwia całego problemu, jeśli dalej są długie odcinki przewodów i wrażliwe odbiory.
| Sytuacja | Co robię | Po co |
|---|---|---|
| Instalacja PV | Sprawdzam odstęp od LPS, połączenia po stronie DC i ochronę przepięciową | Żeby ograniczyć uszkodzenia falownika, modułów i okablowania |
| Anteny i maszty | Ustalam strefę chronioną albo rozwiązanie izolowane | Żeby uniknąć przeskoku iskrowego i szkód w przewodach sygnałowych |
| Metalowe obróbki i rury | Włączam je do połączeń wyrównawczych, jeśli projekt to przewiduje | Żeby nie powstały różnice potencjałów na „obcych” elementach |
| Automatyka budynkowa i elektronika | Dobieram skoordynowane SPD po stronie AC, a tam gdzie trzeba także sygnałowe | Żeby przepięcie nie przeszło przez sieć i nie uszkodziło sterowania |
Najwięcej problemów widzę wtedy, gdy dach z PV został zaplanowany później niż ochrona odgromowa, albo odwrotnie. Wtedy ktoś zaczyna prowadzić przewody „jak się zmieści”, a to zwykle kończy się albo utratą odstępu separacyjnego, albo przypadkowym zacienianiem modułów, albo obydwoma problemami naraz. Lepiej od początku traktować dach jako wspólną przestrzeń dla wszystkich branż, nie jako miejsce na kolejne, odseparowane decyzje.
Odbiór i przeglądy, które naprawdę mają znaczenie
Po wykonaniu systemu nie wystarcza obejrzenie go z ziemi i podpis na protokole. Potrzebne są oględziny, pomiary i dokumentacja powykonawcza. Ja zwracam uwagę przede wszystkim na ciągłość połączeń, stan uziomu, sposób mocowania przewodów, jakość zacisków i zgodność z projektem. To są rzeczy, które później decydują o skuteczności, a nie sam wygląd instalacji.Prawo budowlane przewiduje okresowe kontrole instalacji elektrycznej i piorunochronnej, a GUNB przypomina, że co najmniej raz na 5 lat obejmują one stan sprawności połączeń, osprzętu, zabezpieczeń, oporności izolacji i uziemień. W budynkach mieszkalnych jednorodzinnych nie ma corocznego obowiązku takiego sprawdzania w zakresie elementów narażonych na wpływy atmosferyczne, ale pięcioletnie badanie nadal zostaje. Po burzy, remoncie dachu, montażu PV albo wymianie masztów kontrolę warto zrobić wcześniej, nie czekać na termin z kalendarza.
Najczęstsze błędy są zaskakująco powtarzalne: brak pomiarów po montażu, pominięte połączenia wyrównawcze, źle dobrane materiały, zbyt mało przewodów odprowadzających, brak ochrony przeciwprzepięciowej i prowadzenie przewodów bez myślenia o korozji. Osobna pułapka to „modernizacja na skróty” po ociepleniu albo po dołożeniu paneli PV. System, który nie został dostosowany do zmian w budynku, bardzo szybko przestaje być systemem bezpiecznym.
Co sprawdziłbym przed zleceniem montażu
- Czy wykonawca robi ocenę ryzyka, a nie tylko podaje cenę za metry przewodu.
- Czy w projekcie są uwzględnione PV, anteny, klimatyzacja, metalowe obróbki i okablowanie zewnętrzne.
- Czy instalacja ma przewidziane SPD po stronie zasilania i, jeśli trzeba, po stronie sygnałowej oraz DC.
- Czy materiały są dobrane do dachu i środowiska pracy, także pod kątem korozji.
- Czy po montażu dostanę protokół pomiarów, a nie tylko informację, że „zrobione”.
Jeśli miałbym zostawić jedną myśl, to taka: sam piorunochron nie rozwiązuje problemu, jeśli reszta instalacji jest potraktowana po macoszemu. Najlepsze efekty daje system zaprojektowany jako całość, z oceną ryzyka, właściwym uziemieniem, ochroną przepięciową i regularnym przeglądem po każdej większej zmianie dachu lub instalacji.
