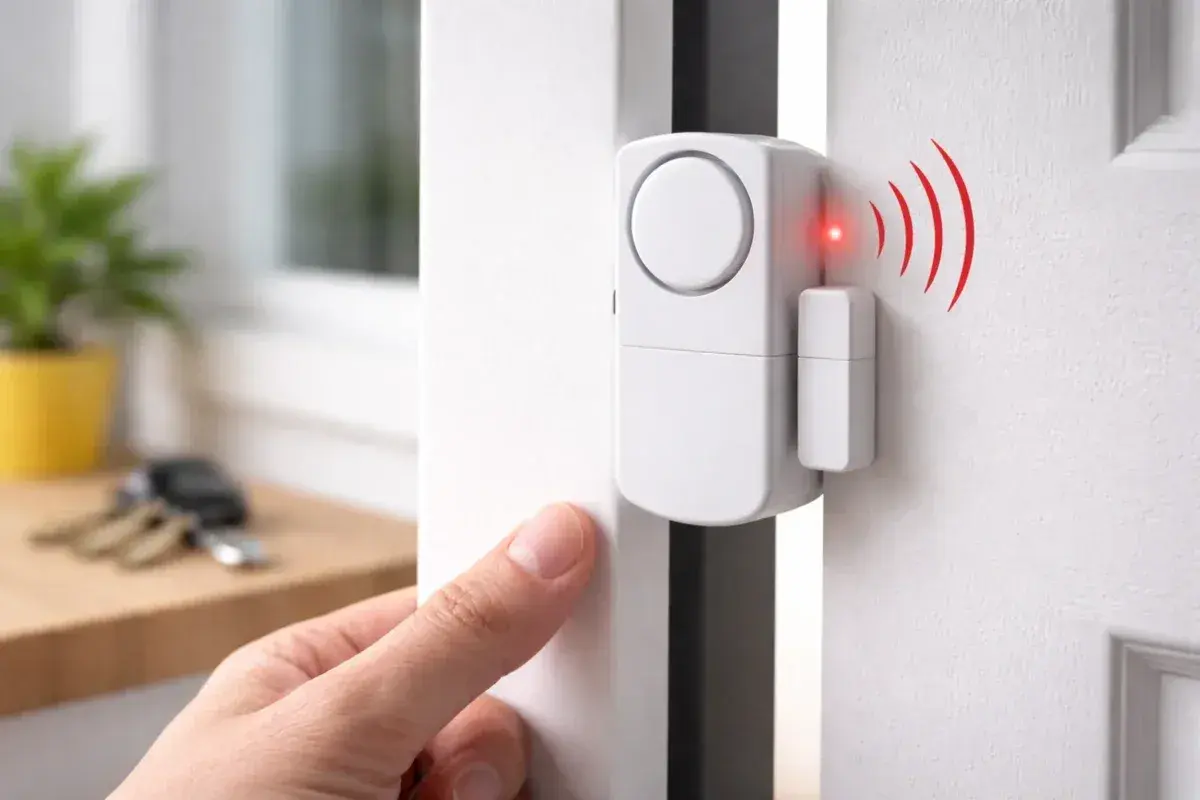

Kontaktron to jeden z tych elementów, które robią małe rzeczy, ale rozwiązują duże problemy: dyskretnie pilnują stanu drzwi, okna, bramy albo ruchomego mechanizmu. W instalacjach elektrycznych liczy się jednak nie sama nazwa, lecz to, jak dobrać wersję, gdzie ją zamontować i kiedy lepiej sięgnąć po inne rozwiązanie. Ten tekst prowadzi przez zasadę działania, praktyczne zastosowania, dobór modelu, montaż i najczęstsze błędy.
Najważniejsze informacje o czujniku magnetycznym
- To element sterowany polem magnetycznym, który najczęściej pracuje jako sygnał otwarcia lub zamknięcia.
- Najlepiej sprawdza się tam, gdzie potrzebny jest prosty, binarny odczyt stanu, a nie ciężkie przełączanie mocy.
- Wybór ogranicza się nie do samego typu styku, ale też do czułości, obciążalności, obudowy i sposobu montażu.
- W instalacjach alarmowych ważny jest też nadzór linii, bo sam styk to za mało, jeśli chcesz wykrywać sabotaż lub przerwę przewodu.
- Najczęstsze problemy wynikają z nieprecyzyjnego ustawienia magnesu, wpływu metalu i przeciążania styków.
Jak działa i co faktycznie robi w obwodzie
W środku znajduje się hermetycznie zamknięty element stykowy reagujący na pole magnetyczne. Gdy magnes zbliża się do czujnika, styki zmieniają stan: mogą się zamknąć, rozewrzeć albo przełączyć między dwoma torami. Ta prostota jest jego największą zaletą, bo nie wymaga osobnego zasilania do samego wykrycia ruchu ani skomplikowanej elektroniki po stronie samego elementu.
W praktyce traktuję go jak bardzo czytelny sygnał binarny: jest zamknięte, jest otwarte, dojechało, nie dojechało. To dlatego tak dobrze pasuje do instalacji, w których trzeba monitorować stan elementu ruchomego, a nie sterować dużym obciążeniem. Trwałość zwykle liczy się w milionach cykli, ale realny wynik zawsze zależy od obciążenia i jakości montażu.
Przeczytaj również: Ile kosztuje budowa bloku mieszkalnego? Zaskakujące ceny i czynniki wpływające na koszty
NO, NC i styk przełączający
Wersja NO zamyka obwód po zbliżeniu magnesu, a NC robi odwrotnie i po zadziałaniu otwiera tor. Styk przełączający pozwala obsłużyć dwa stany w jednym elemencie, co bywa wygodne w prostych układach automatyki lub sygnalizacji. W alarmach i systemach nadzoru częściej liczy się jednak to, czy centrala widzi przerwę, zwarcie albo zmianę stanu w przewidywalny sposób.
To właśnie ta logika decyduje, czy element będzie tylko „widzem”, czy naprawdę stanie się częścią sensownego nadzoru. Od tego już krótka droga do praktycznych zastosowań w budynku.
Gdzie daje największą wartość w instalacjach elektrycznych
Najczęściej wykorzystuję taki czujnik tam, gdzie trzeba śledzić ruch elementu bez mechanicznego docisku i bez ryzyka szybkiego zużycia. W budynkach są to przede wszystkim skrzydła okienne, drzwi wejściowe, furtki, bramy garażowe, rolety i klapy serwisowe. W automatyce technicznej dochodzą osłony maszyn, drzwiczki szaf sterowniczych oraz pozycjonowanie prostych siłowników.
- Alarmy i kontrola dostępu - wykrywa otwarcie przejścia lub naruszenie strefy, a przy dobrze zaprojektowanej linii daje też informację o sabotażu.
- Bramy i napędy - pomaga potwierdzić położenie zamknięte, otwarte albo pośrednie, bez dokładania skomplikowanej mechaniki.
- Rolety i żaluzje - przydaje się do sygnalizacji końca ruchu i prostego nadzoru stanu.
- Szafy i osłony serwisowe - pozwala natychmiast wykryć otwarcie drzwi technicznych, co ma znaczenie zarówno dla bezpieczeństwa, jak i serwisu.
- Pozycja elementów ruchomych - w siłownikach, tłokach i małych układach mechatronicznych daje bardzo prosty sygnał krańcowy.
W każdym z tych przypadków największa wartość nie polega na samej detekcji, tylko na tym, że sygnał jest powtarzalny, tani w integracji i zwykle łatwy do odczytu przez centralę lub sterownik. To jednak działa dobrze tylko wtedy, gdy dobór nie jest przypadkowy.
Jak dobrać właściwy model do projektu
Ja zaczynam od trzech pytań: co ten element ma wykrywać, jakim obciążeniem będzie sterować i w jakim środowisku ma pracować. To wystarcza, by odsiać większość nietrafionych wyborów. W kartach katalogowych warto patrzeć nie tylko na typ styku, ale też na czułość, obciążalność i odporność mechaniczno-środowiskową.
| Parametr | Na co patrzeć | Dlaczego to ważne |
|---|---|---|
| Typ styku | NO, NC albo przełączający | Decyduje o logice sygnału i o tym, jak centrala interpretuje stan linii. |
| Obciążalność | W wielu modelach sygnałowych spotyka się zakres rzędu 0,2-0,5 A i 20-50 V, a w niektórych wersjach katalogowych także 1 A, 10 W albo 100 V DC / 250 V AC | Zbyt duże obciążenie przyspiesza zużycie styków i może je skleić. |
| Czułość | Wartość AT, czyli amperozwoje | Niższe AT oznacza większą czułość, ale też większą podatność na niepożądane wzbudzenia. |
| Obudowa i szczelność | Tworzywo, metal, szczelność, przewód, odgiętka | W wilgoci, kurzu i na zewnątrz to często ważniejsze niż sama nazwa modelu. |
| Montaż przy metalu | Możliwość zastosowania dystansu lub innego położenia | Stal potrafi zmienić tor pola magnetycznego i skrócić skuteczny zasięg. |
Jeśli instalacja ma nadzór linii, sprawdzam też zgodność z logiką centrali, na przykład z układem EOL. W przeciwnym razie łatwo mieć poprawnie działający styk, ale błędnie interpretowany przez resztę systemu. I właśnie dlatego sam dobór nie kończy pracy - dopiero montaż pokazuje, czy całość naprawdę jest stabilna.
Jak zamontować go bez fałszywych zadziałań
Najczęstszy błąd widzę jeszcze przed pierwszym uruchomieniem: ktoś montuje element „mniej więcej” w dobrym miejscu, a potem dziwi się, że drzwi trzeba dociskać albo alarm łapie przypadkowe wzbudzenia. W praktyce liczy się pozycja magnesu, kierunek jego ustawienia, sztywność mocowania i zachowanie przy pełnym cyklu otwarcia oraz zamknięcia.
- Ustal rzeczywistą geometrię pracy skrzydła, bramy albo mechanizmu, a nie tylko pozycję na rysunku.
- Sprawdź punkt zadziałania przy pełnym domknięciu i zostaw rozsądny margines, żeby drobne rozregulowanie nie psuło odczytu.
- Jeśli montaż odbywa się na stali lub w pobliżu dużej ilości metalu, przetestuj kilka pozycji i nie zakładaj, że odczyt będzie identyczny jak na plastiku czy drewnie.
- Poprowadź przewód tak, by nie był narażony na szarpanie, zgniecenie ani przypadkowe wyrwanie z obudowy.
- Oddziel obwody sygnałowe od przewodów zasilających 230 V, a w pobliżu silników, cewek i napędów sprawdź, czy nie pojawiają się zakłócenia pracy.
- Po montażu wykonaj test w warunkach realnych, najlepiej z kilkukrotnym otwarciem i zamknięciem, a przy instalacjach zewnętrznych także po zmianie temperatury.
W instalacjach bramowych i roletowych zwracam jeszcze uwagę na drgania oraz luz mechaniczny. To właśnie one najczęściej tworzą „losowe” problemy, które w rzeczywistości są po prostu błędnie osadzonym czujnikiem. Skoro wiemy już, jak go montować, warto zobaczyć, kiedy w ogóle lepiej wybrać inne rozwiązanie.
Czujnik magnetyczny, Hall czy krańcówka mechaniczna
W projektach nie zawsze wygrywa ten sam typ rozwiązania. Jeśli potrzebuję tylko prostego sygnału stanu i zależy mi na minimum komplikacji, zwykle wygrywa styk magnetyczny. Jeśli potrzebuję większej elastyczności sygnału albo lepszej odporności na część warunków pracy, często rozważam czujnik Halla. Gdy z kolei chodzi o bezpośrednie wykrycie fizycznego położenia elementu i nie przeszkadza mi szybsze zużycie, sens ma krańcówka mechaniczna.
| Rozwiązanie | Plusy | Minusy | Kiedy wybieram |
|---|---|---|---|
| Styk magnetyczny | Prosty, tani, bez własnego poboru mocy, hermetyczny | Wymaga dobrej geometrii montażu i nie lubi przeciążenia styków | Do sygnalizacji otwarcia, zamknięcia i pozycji krańcowej |
| Czujnik Halla | Duża elastyczność elektroniczna, łatwa integracja z automatyką | Wymaga zasilania i elektroniki pośredniej | Gdy potrzebuję bardziej rozbudowanego odczytu lub diagnostyki |
| Krańcówka mechaniczna | Bezpośrednia i czytelna, łatwa do zrozumienia w prostych układach | Zużywa się mechanicznie i gorzej znosi zabrudzenie oraz wibracje | Gdy fizyczny kontakt jest akceptowalny i potrzebny jest prosty skok stanu |
Jeśli więc projekt jest prosty, nie warto go sztucznie komplikować. Ale kiedy instalacja ma pracować długo, w zmiennym środowisku i z nadzorem bezpieczeństwa, wybór technologii zaczyna mieć realny wpływ na serwis, a nawet na niezawodność całego układu.
Na co uważać, żeby nie skrócić żywotności
Największy błąd to traktowanie tego elementu jak małego, uniwersalnego wyłącznika. To nie jest dobry pomysł. Styk magnetyczny świetnie nadaje się do sygnałów i małych obciążeń, ale przy silnikach, cewkach, elektrozaczepach czy innych obciążeniach indukcyjnych trzeba zadbać o element pośredniczący albo zabezpieczenie przeciwprzepięciowe, na przykład diodę lub układ RC. W przeciwnym razie łuk elektryczny potrafi zniszczyć styki szybciej, niż się spodziewasz.
- Nie przekraczaj parametrów katalogowych, nawet jeśli instalacja „działa bez problemu” przez kilka dni.
- Nie zakładaj, że każdy magnes i każda odległość dadzą ten sam efekt.
- Nie montuj elementu na siłę w miejscu, w którym stal, drgania lub ugięcie skrzydła będą go stale rozstrajać.
- Nie ignoruj wilgoci i uszkodzeń przewodu, bo hermetyczna kapsuła nie ochroni całej instalacji.
- Nie używaj jednego modelu do wszystkiego, jeśli część obwodów pracuje jako sygnał, a część jako realne sterowanie.
W dobrze dobranych warunkach żywotność potrafi być bardzo wysoka, ale to właśnie obciążenie, temperatura i montaż robią największą różnicę. Z perspektywy serwisu bardziej opłaca się od razu przewidzieć kilka minut na porządną próbę niż później szukać przyczyny przypadkowych wzbudzeń. To prowadzi do najważniejszej praktycznej korzyści dla projektanta.
Dlaczego uwzględnienie go na etapie projektu oszczędza najwięcej
Najwięcej zyskuję wtedy, gdy decyzja o czujniku zapada razem z projektem trasy przewodów, sposobem nadzoru i typem osprzętu. Wtedy nie trzeba później poprawiać ościeżnic, ukrywać kabli na szybko ani wymieniać elementu, który okazał się za mało czuły albo zbyt wrażliwy na metalową ramę. To samo dotyczy budynków modernizowanych - im wcześniej przewidzisz miejsce montażu i logikę sygnału, tym mniej będzie improwizacji przy uruchomieniu.
Dobrze dobrany kontaktron staje się po prostu cichym, niezawodnym sygnałem stanu, a nie źródłem serwisowych niespodzianek. Jeśli mam wskazać jedną rzecz, która najczęściej decyduje o powodzeniu, to nie jest nią cena samego elementu, tylko precyzja montażu i zgodność z resztą instalacji.
