W instalacji elektrycznej różnica potencjałów decyduje o tym, czy odbiornik pracuje stabilnie, czy zaczynają się kłopoty z grzaniem przewodów, wyzwalaniem zabezpieczeń i spadkiem mocy. Poniżej rozkładam temat na czynniki pierwsze: od definicji, przez typowe poziomy w Polsce, po wpływ na projektowanie, pomiary i odbiór instalacji, bo samo napięcie w dokumentacji to za mało. Z perspektywy projektowej to nie jest abstrakcja z podręcznika, tylko parametr, który naprawdę zmienia dobór całego układu.
Najważniejsze rzeczy do zapamiętania
- To różnica potencjałów uruchamia przepływ energii i decyduje o pracy odbiornika.
- W polskich instalacjach punktem odniesienia jest układ 230/400 V, a automatyka często pracuje na 12 V lub 24 V DC.
- Przy projektowaniu liczą się nie tylko wartości znamionowe, ale też długość obwodów, obciążenie i spadek napięcia pod obciążeniem.
- Na wynik pomiaru wpływają stan połączeń, asymetria faz i jakość zasilania z sieci.
- W odbiorze i modernizacji najwięcej błędów rodzi się z pomijania obciążenia roboczego oraz zbyt małego przekroju przewodów.
Różnica potencjałów, czyli co naprawdę oznacza to pojęcie
Ja tłumaczę to najprościej tak: jeśli między dwoma punktami nie ma różnicy energii elektrycznej, nic nie płynie. Gdy taka różnica się pojawia, ładunki mają „motywację”, by przemieścić się przez obwód i zasilić odbiornik. W praktyce chodzi więc o przyczynę działania całej instalacji, a nie o suchą liczbę z tabliczki.
To dlatego jeden punkt instalacji sam w sobie niewiele mówi. Znaczenie ma dopiero porównanie z drugim punktem: z przewodem neutralnym, ochronnym, inną fazą albo masą urządzenia. Właśnie na tym opiera się pomiar, projekt i analiza bezpieczeństwa.
Jeśli ktoś patrzy wyłącznie na wartość nominalną, łatwo przeoczyć problem: przewód może mieć poprawny przekrój na papierze, a mimo to na końcu długiego obwodu odbiornik dostanie za mało energii. Od tego miejsca naturalnie przechodzę do tego, jakie poziomy spotyka się w Polsce i co one oznaczają w codziennej praktyce.
Jakie wartości spotyka się w polskich instalacjach
Jak podaje URE, w sieci niskiego napięcia punktem odniesienia pozostaje układ 230/400 V. W praktyce oznacza to, że większość gniazd i oświetlenia pracuje z zasilaniem 230 V między fazą a neutralnym, a większe odbiorniki trójfazowe korzystają z 400 V między fazami.
Do tego dochodzą układy pomocnicze i automatyka: 12 V oraz 24 V DC w sterowaniu, systemach alarmowych, oświetleniu niskonapięciowym czy elektronice przemysłowej. To nie są „mniejsze wersje tego samego” - każdy z tych poziomów wymusza inne zabezpieczenia, inne osprzętowanie i inną logikę projektową.
| Wartość | Gdzie ją spotykam | Co to daje | Na co uważam |
|---|---|---|---|
| 230 V AC | gniazda, oświetlenie, małe urządzenia | standard dla większości obwodów końcowych | długość obwodu i spadek napięcia pod obciążeniem |
| 400 V AC | płyty grzewcze, silniki, pompy, HVAC | lepsze rozłożenie mocy i mniejszy prąd na fazę | równowaga faz i poprawny dobór zabezpieczeń |
| 24 V DC | automatyka, sterowanie, LED, systemy bezpieczeństwa | bezpieczniejsza praca i łatwiejsza integracja elektroniki | spadki na długich odcinkach i jakość zasilacza |
Ta tabela dobrze pokazuje jedną rzecz: sama wartość nie mówi jeszcze, czy układ będzie dobry. O tym decyduje dopiero zastosowanie, długość trasy i obciążenie, a właśnie to prowadzi do projektu całej instalacji.
Co ta wartość zmienia w projekcie instalacji
Ja zaczynam od prostego rachunku: dla tej samej mocy wyższa wartość zasilania oznacza mniejszy prąd. A mniejszy prąd to zwykle mniejsze straty I²R, mniej grzania i większy zapas na długich odcinkach. I²R to po prostu straty rosnące z kwadratem natężenia, więc każdy niepotrzebny amper szybko kosztuje.
W praktyce projektowej sprawdzam cztery rzeczy:
- długość obwodu i przewidywany pobór mocy,
- przekrój przewodów oraz sposób ich ułożenia,

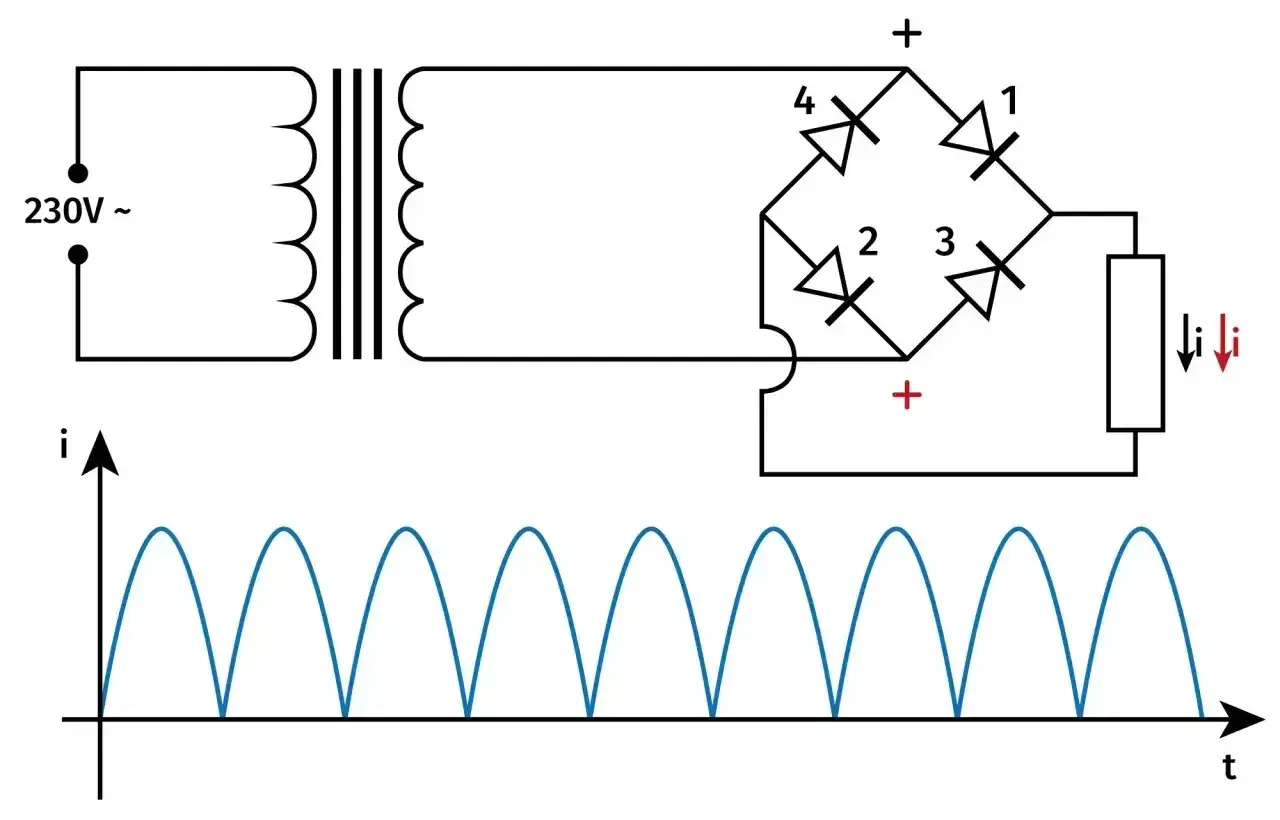

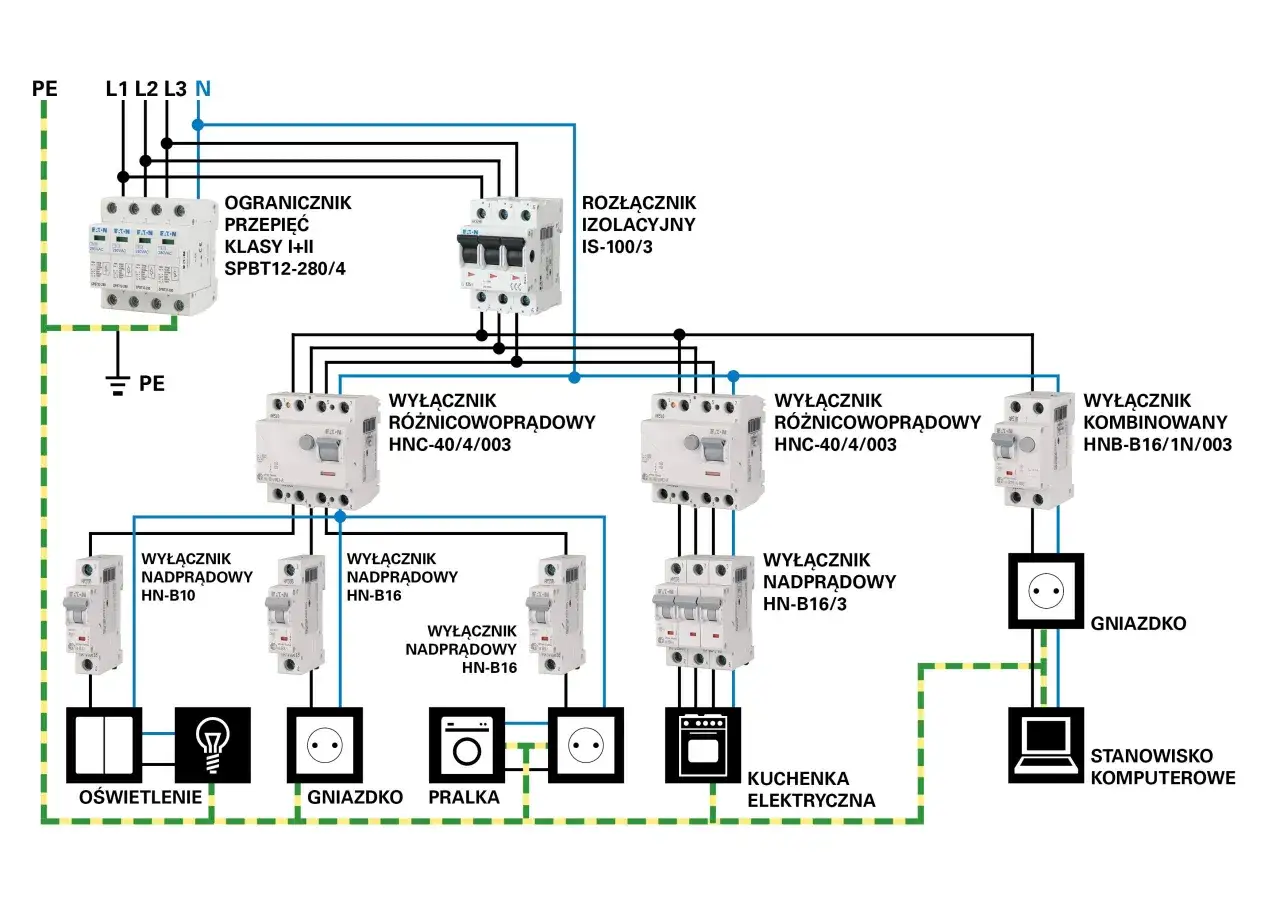

- dobór zabezpieczenia nadprądowego i ewentualnego wyłącznika różnicowoprądowego,
- czy odbiornik ma duży prąd rozruchowy, na przykład silnik, sprężarkę albo pompę.
Przy dłuższych trasach nie patrzę wyłącznie na to, czy przewód „się zmieści”. Liczy się też spadek napięcia na końcu obwodu. W praktyce często przyjmuje się orientacyjnie 3% dla oświetlenia i 5% dla innych odbiorów, ale ostateczny limit zależy od projektu, typu odbiornika i założeń normowych. To ważny kompromis: można dać bezpieczniejszy zapas przekroju, ale trzeba liczyć koszt, miejsce i sens techniczny.
Gdy obciążenie jest trójfazowe, dochodzi jeszcze równomierny rozkład między fazy. To właśnie tu najłatwiej zyskać na dobrej konfiguracji albo stracić na przypadkowym podłączeniu kilku dużych odbiorników do jednej gałęzi. Stąd już tylko krok do błędów, które widzę najczęściej przy pomiarach i interpretacji wyników.
Gdzie najczęściej pojawiają się błędne odczyty i złe wnioski
W tym miejscu najłatwiej popaść w fałszywy spokój. Jednorazowy pomiar bez obciążenia może wyglądać dobrze, a po uruchomieniu kilku urządzeń instalacja zaczyna się zachowywać zupełnie inaczej. Z drugiej strony pojedynczy odczyt trochę poniżej 230 V nie jest jeszcze alarmem - w praktyce jakościowej funkcjonuje tolerancja rzędu ±10% wartości znamionowej, więc liczy się powtarzalność i zachowanie pod obciążeniem.
Najczęstsze pomyłki, które widzę, są zaskakująco powtarzalne:
- mylenie wartości chwilowej z wartością skuteczną,
- porównywanie pomiaru z jednego gniazda z całą instalacją,
- ignorowanie długich przedłużaczy i połączeń tymczasowych,
- branie pod uwagę tylko jednego punktu pomiarowego, bez sprawdzenia końca obwodu,
- zakładanie, że migotanie światła zawsze oznacza awarię oprawy, a nie problem z zasilaniem.
Jeżeli chcę ocenić sytuację uczciwie, patrzę na pomiar w czasie pracy odbiorników, a nie w pustym obwodzie. Właśnie wtedy wychodzi, czy problem jest w źródle, w połączeniach, czy w samym obciążeniu. Tu dobrze widać, że sama liczba bez kontekstu bywa myląca.
Kiedy spadek lub wahania stają się realnym problemem
Nie każdy odchył wymaga interwencji, ale są objawy, których nie ignoruję. Jeśli światło pulsuje, falownik się wyłącza, silnik grzeje bardziej niż powinien albo zasilacz elektroniki resetuje się przy starcie dużego odbiornika, to zwykle znaczy, że instalacja pracuje na granicy.
| Objaw | Prawdopodobna przyczyna | Co sprawdzam najpierw |
|---|---|---|
| Migotanie oświetlenia | długi obwód, słabe połączenie, przeciążenie | zaciski, przekrój przewodu, rozkład obciążenia |
| Reset elektroniki | chwilowy spadek przy rozruchu innych urządzeń | zasilacz, rezerwę mocy i osobny obwód |
| Grzanie przewodów | za duży prąd lub zły styk | temperaturę połączeń i rzeczywisty pobór |
| Nierówna praca silników | asymetria faz albo zbyt mały zapas mocy | podział odbiorów między fazy |
W systemach z elektroniką i automatyką dochodzą jeszcze zakłócenia oraz harmoniczne, czyli odkształcenia prądu i wartości w sieci. To nie jest problem zarezerwowany dla przemysłu; wystarczy kilka zasilaczy impulsowych, płyta grzewcza i ładowarka samochodowa na słabszej linii, żeby zaczęły się kłopoty. Dlatego przy większych obiektach nie patrzę już tylko na to, czy działa, ale na to, jak stabilnie działa w czasie.
Co sprawdzam przed odbiorem albo modernizacją
SEP przypomina, że sprawdzanie odbiorcze i okresowe w instalacjach niskiego napięcia to osobny etap bezpieczeństwa, a nie formalność na końcu inwestycji. Ja podchodzę do tego tak samo: jeśli pomiar ma coś znaczyć, musi dotyczyć rzeczywistego układu, a nie papierowego założenia.
- Weryfikuję moc wszystkich odbiorników i to, które z nich mogą pracować jednocześnie.
- Sprawdzam długości tras, przekroje przewodów i liczbę połączeń po drodze.
- Rozkładam obciążenia równomiernie na fazy, jeśli układ jest trójfazowy.
- Kontroluję impedancję pętli zwarcia, czyli opór drogi, którą popłynie prąd zwarciowy.
- Testuję zabezpieczenia w warunkach zbliżonych do rzeczywistych.
- Patrzę na rezerwę pod przyszłą rozbudowę, zamiast projektować układ „na styk”.
To właśnie na tym etapie najczęściej wychodzi, że instalacja jest poprawna formalnie, ale słaba użytkowo: działa, tylko nie tak komfortowo, jak oczekuje inwestor. Dobrze zrobiony odbiór pozwala wyłapać ten rozdźwięk zanim stanie się kosztownym problemem.
Jak patrzeć na ten parametr bez przepłacania i bez ryzyka
W praktyce nie wygrywa ten, kto kupi „najmocniejszą” instalację, tylko ten, kto dobrze dopasuje ją do odbiorników i warunków pracy. Ja zawsze zaczynam od odpowiedzi na trzy pytania: co ma działać, jak długo ma działać i jak bardzo obciążenie może rosnąć w przyszłości.
Jeśli obiekt ma kilka dużych odbiorników, warto od razu przewidzieć osobne obwody, lepszy podział faz i zapas w rozdzielnicy. Jeśli to modernizacja starego układu, największą różnicę często robią nie efektowne dodatki, tylko poprawione połączenia, właściwy przekrój i rzetelny pomiar pod obciążeniem. Właśnie tu widać praktyczną wartość dobrego projektu: mniej niespodzianek, mniej przegrzewania i mniej kosztownych poprawek po odbiorze.
Patrzę więc na różnicę potencjałów nie jako na abstrakcyjną definicję, ale jako na parametr, który spina bezpieczeństwo, komfort i trwałość całej instalacji. Jeśli projekt jest przemyślany od początku, osprzęt pracuje spokojniej, a inwestor rzadziej wraca do tematu z powodu awarii albo niedoszacowania obciążenia.
