Uziemienie w instalacji - jak działa i dlaczego jest kluczowe?

Igor Machocki 18 lipca 2026

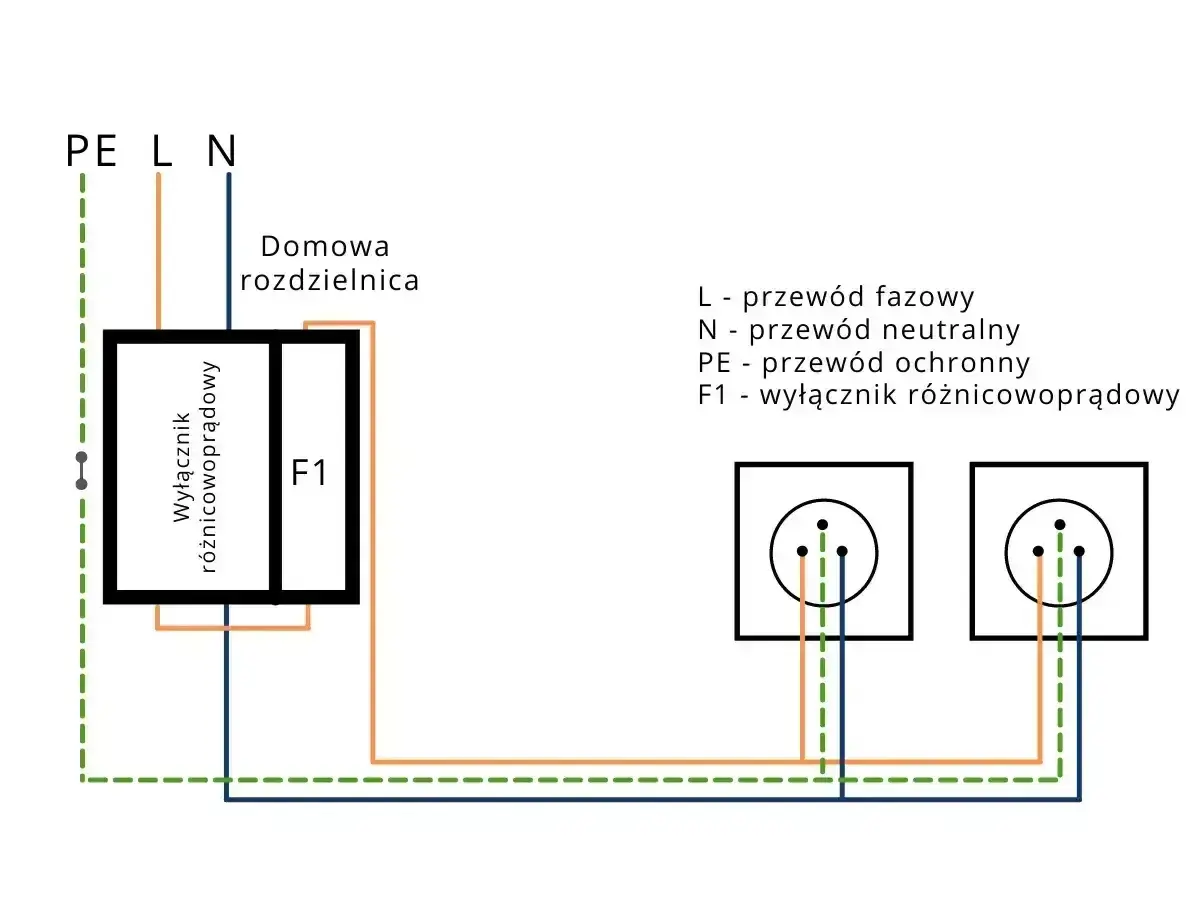

Schemat instalacji elektrycznej z wyłącznikiem różnicowoprądowym i gniazdkami. Kluczowe jest prawidłowe uziemienie (PE).

Spis treści

Dobre uziemienie nie jest dodatkiem do instalacji, tylko jednym z elementów, które decydują o tym, czy zwarcie, przepięcie albo uszkodzenie obudowy skończy się zadziałaniem zabezpieczeń, czy realnym zagrożeniem. W tym artykule pokazuję, jak działa połączenie instalacji z gruntem, jakie rozwiązania stosuje się w budynkach, jak wygląda wykonanie i co trzeba sprawdzić po montażu.

Najważniejsze rzeczy, które warto wiedzieć o połączeniu instalacji z gruntem

  • To nie jest sam „przewód do ziemi”, tylko cały układ: uziom, przewody ochronne, połączenia wyrównawcze i zabezpieczenia.
  • Najczęściej w budynkach spotyka się układy TN, TT i rzadziej IT, a dobór zależy od obiektu i sposobu zasilania.
  • Najtrwalsze rozwiązania zwykle powstają już na etapie fundamentów, ale przy modernizacji częściej stosuje się uziomy otokowe lub szpilkowe.
  • Sama niska rezystancja nie wystarcza, jeśli brakuje poprawnych połączeń ochronnych albo pomiarów odbiorczych.
  • Po montażu trzeba sprawdzić ciągłość przewodów ochronnych, rezystancję uziomu, impedancję pętli zwarcia i działanie RCD.

Dlaczego ten układ decyduje o bezpieczeństwie instalacji

W praktyce patrzę na to tak: instalacja jest bezpieczna nie dlatego, że „ma uziom”, tylko dlatego, że w razie uszkodzenia ma kontrolowaną drogę dla prądu zwarciowego. Taka droga pozwala zadziałać zabezpieczeniom nadprądowym albo różnicowoprądowym, a jednocześnie ogranicza napięcia dotykowe na obudowach urządzeń i metalowych częściach dostępnych dla użytkownika.

To ważne także z punktu widzenia połączeń wyrównawczych. Gdy wszystkie istotne części przewodzące są połączone w jeden spójny układ, różnice potencjałów maleją, a ryzyko porażenia spada. W dobrze zaprojektowanej instalacji nie liczy się więc jeden element, tylko cały łańcuch ochrony: źródło zasilania, przewód ochronny, główna szyna uziemiająca, uziom i właściwe zabezpieczenia.

Według PN-HD 60364-4-41 ochrona przed porażeniem elektrycznym i dobór sposobu samoczynnego wyłączania zasilania są opisane jako część spójnego systemu bezpieczeństwa. To właśnie dlatego nie warto traktować tego tematu jako formalności przy odbiorze, tylko jako fundament projektu. Żeby dobrać właściwe rozwiązanie, trzeba najpierw wiedzieć, jakie układy i uziomy w ogóle wchodzą w grę.

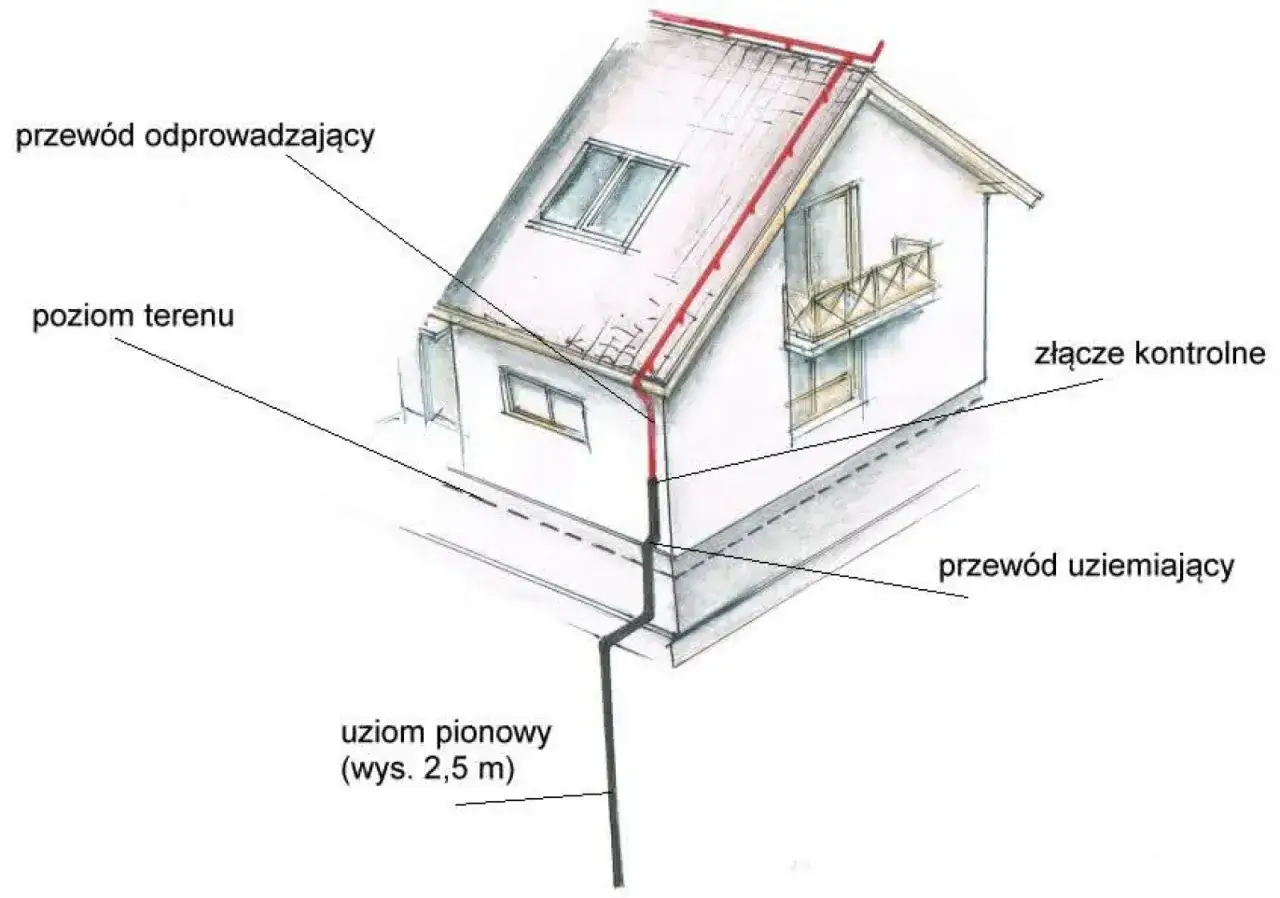

Schemat instalacji odgromowej domu. Pokazuje przewód odprowadzający, złącze kontrolne i przewód uziemiający, który prowadzi do uziomu pionowego. Dobre uziemienie to podstawa bezpieczeństwa.

Jakie rozwiązania stosuje się w budynkach

Najczęściej spotykam dwa poziomy decyzji: układ sieci i rodzaj uziomu. To nie są synonimy. Układ sieci mówi, jak zachowuje się źródło zasilania i przewód ochronny, a uziom odpowiada za fizyczne połączenie z gruntem.

Układy sieci, które najczęściej spotyka się w praktyce

Układ Gdzie zwykle występuje Co go wyróżnia Na co uważać
TN Większość typowych budynków mieszkalnych i usługowych Punkt neutralny źródła jest uziemiony, a części przewodzące dostępne są połączone z przewodem ochronnym Trzeba pilnować ciągłości PE i jakości połączeń, bo od nich zależy szybkie wyłączenie uszkodzenia
TT Obiekty z własnym uziomem i niezależnym torem ochronnym Instalacja ma własny uziom, a ochrona często mocniej opiera się na RCD Projekt musi uwzględnić warunki gruntu i parametry wyłączników różnicowoprądowych
IT Obiekty specjalne, gdzie liczy się ciągłość pracy lub szczególne wymagania bezpieczeństwa Źródło jest izolowane od ziemi albo połączone przez dużą impedancję Wymaga starannego nadzoru i kontroli izolacji, więc nie jest rozwiązaniem „na wszelki wypadek”

Przeczytaj również: Ile schnie cement? Poznaj kluczowe czynniki wpływające na czas schnięcia

Rodzaje uziomów, z którymi najczęściej pracuje projektant

Rodzaj uziomu Kiedy ma największy sens Plusy Ograniczenia
Fundamentowy Nowy budynek, etap wznoszenia fundamentów Bardzo trwały, zwykle ma dobrą współpracę z konstrukcją budynku, a później jest mało kłopotliwy w eksploatacji Trzeba go przewidzieć wcześnie; po zakończeniu budowy nie da się go „dorzucić” tak łatwo jak innych rozwiązań
Otokowy Budynki istniejące i modernizacje Uniwersalny, można go wykonać wokół obiektu i połączyć z GSU Wymaga miejsca wokół budynku i poprawnego zabezpieczenia przed korozją
Szpilkowy Gdy trzeba szybko poprawić parametry albo brakuje miejsca na większy wykop Dobrze sprawdza się przy rozbudowie istniejących instalacji i przy gruncie, który wymaga zejścia głębiej Parametry mocno zależą od warstw gruntu i jakości połączeń mechanicznych
Kombinowany Obiekty większe, z wymaganiami odgromowymi albo złożoną instalacją Łączy zalety kilku rozwiązań i łatwiej osiągnąć stabilne parametry Jest bardziej wymagający projektowo i montażowo
W przypadku nowych inwestycji najrozsądniej traktować uziom fundamentowy jako rozwiązanie bazowe, a w modernizacjach sięgać po otok lub szpilki. Jak podaje Polski Komitet Normalizacyjny, PN-HD 60364-5-54 porządkuje układy uziemiające i przewody ochronne, a PN-HD 60364-6 opisuje sprawdzanie odbiorcze i okresowe instalacji. Sama teoria jednak nie wystarczy, bo o skuteczności decyduje jeszcze sposób wykonania.

Jak wygląda wykonanie krok po kroku

W praktyce dobre połączenie z gruntem zaczyna się od projektu, a nie od koparki. Najwięcej problemów widzę wtedy, gdy ktoś traktuje uziom jako „dodatek do końca robót”, zamiast element całej koncepcji ochrony.

  1. Analizuję warunki obiektu i gruntu. Sprawdzam, czy budynek powstaje od zera, czy chodzi o modernizację, jaki jest dostęp do fundamentów i czy obiekt ma też ochronę odgromową lub instalacje wrażliwe, na przykład PV albo ładowarkę EV.
  2. Dobieram rodzaj uziomu. Fundamentowy ma sens na etapie budowy, otokowy przy obiektach istniejących, a szpilkowy wtedy, gdy trzeba zejść głębiej albo poprawić parametry bez dużej ingerencji w teren.
  3. Wykonuję połączenie z główną szyną uziemiającą. To centralny punkt, do którego trafiają przewód ochronny, połączenia wyrównawcze i elementy instalacji wymagające wspólnego odniesienia potencjału.
  4. Łączę elementy przewodzące dostępne i obce. Chodzi o metalowe rurociągi, konstrukcje stalowe, fragmenty instalacji technicznych i inne części, które mogą wnieść różnicę potencjałów do budynku.
  5. Zabezpieczam połączenia mechanicznie i antykorozyjnie. To jest często lekceważone, a później właśnie korozja, luzowanie zacisków albo słaby styk psują cały efekt.

Najbardziej praktyczna zasada brzmi: jeśli połączenie ma pracować przez lata, musi być odporne na korozję, wilgoć i zwykłą eksploatację. W nowych obiektach wykorzystuję też potencjał konstrukcji budynku, bo zbrojenie fundamentów i metalowe elementy konstrukcyjne mogą bardzo poprawić stabilność całego układu. Po montażu przechodzę jednak do najważniejszego etapu, czyli pomiarów.

Co trzeba zmierzyć i wpisać do protokołu

Tu właśnie wielu inwestorów robi skrót myślowy: skoro „jest bolec” albo „jest szpilka”, to temat uznaje się za zamknięty. Tak nie działa odbiór. Instalacja musi jeszcze potwierdzić, że jej parametry rzeczywiście wspierają ochronę przeciwporażeniową.

UDT wskazuje, że rezystancję uziemień roboczych można sprawdzać metodą techniczną, kompensacyjną albo udarową, zależnie od obiektu i sprzętu pomiarowego. Z kolei PN-HD 60364-6 opisuje oględziny, próby i protokołowanie wyników po wykonaniu nowej instalacji oraz po zmianach w istniejącej. W praktyce mierzę i sprawdzam co najmniej to, co pokazuje tabela poniżej.

Badanie Co potwierdza Dlaczego ma znaczenie
Ciągłość przewodów ochronnych i połączeń wyrównawczych Czy PE, GSU i wszystkie mostki ochronne tworzą spójny tor Bez ciągłości nawet dobry uziom nie chroni tak, jak powinien
Rezystancja uziomu Jak dobrze układ łączy instalację z gruntem Pozwala ocenić, czy warunki do zadziałania ochrony są realnie spełnione
Impedancja pętli zwarcia Czy prąd zwarciowy popłynie wystarczająco szybko To klucz do samoczynnego wyłączenia zasilania w układach TN
Test RCD Czy wyłącznik różnicowoprądowy zadziała przy prądzie upływu W układach TT to często podstawowy element ochrony dodatkowej
Oględziny i dokumentacja Czy wykonanie zgadza się z projektem i oznaczeniami Najtańszy sposób na wyłapanie błędów, zanim staną się awarią

Nie szukam jednej uniwersalnej wartości „ile omów ma być”, bo to zbyt uproszczone. Liczy się całe zabezpieczenie: rodzaj układu sieci, przekroje przewodów, jakość połączeń, czas wyłączenia zabezpieczeń i warunki środowiskowe. Jeśli ten zestaw jest zgodny z projektem, pomiar jest potwierdzeniem bezpieczeństwa, a nie tylko formalnym wpisem do protokołu. Gdy tego brakuje, pojawiają się błędy, które potrafią zniszczyć nawet dobrze wyglądającą instalację.

Najczęstsze błędy, które osłabiają ochronę

Najgorsze pomyłki nie są widowiskowe. To zwykle drobne skróty montażowe, które przez kilka lat nie dają objawów, a później wychodzą przy wilgoci, korozji albo zwarciu w najmniej wygodnym momencie.

  • Podłączanie instalacji do przypadkowej metalowej rury zamiast do zaprojektowanego uziomu.
  • Brak połączeń wyrównawczych albo wykonanie ich tylko „na papierze”.
  • Zbyt słabe zabezpieczenie styków przed korozją i luzowaniem.
  • Łączenie elementów bez kontroli przekrojów i bez weryfikacji dokumentacji projektowej.
  • Założenie, że niski opór sam rozwiązuje wszystko, mimo że pętla zwarcia i RCD nie zostały sprawdzone.
  • Pomijanie pomiarów po zmianach w instalacji, zwłaszcza po rozbudowie, remoncie albo dołożeniu urządzeń o dużych prądach upływu.

W praktyce największy błąd polega na myśleniu, że uziom załatwia cały problem. Nie załatwia. On współpracuje z przewodami ochronnymi, zabezpieczeniami, strukturą budynku i sposobem eksploatacji. Dlatego po odbiorze nie odkładam tematu na półkę, tylko patrzę, jak układ będzie się zachowywał przez lata.

Co sprawdzić przy odbiorze, żeby instalacja działała także po latach

Jeżeli miałbym wskazać jedną rzecz, która robi największą różnicę, to byłaby nią konsekwencja w detalach. Dobry projekt, poprawny montaż i rzetelne pomiary muszą iść razem, bo tylko wtedy układ ochronny zachowa skuteczność także po sezonach zimowych, po zawilgoceniu gruntu i po kolejnych przeróbkach w budynku.

Przy odbiorze zwracam uwagę nie tylko na sam wynik pomiaru, ale też na to, czy przewidziano późniejszą kontrolę: dostęp do złączy kontrolnych, oznaczenie szyny, możliwość sprawdzenia połączeń wyrównawczych i komplet dokumentów. To szczególnie ważne w obiektach z fotowoltaiką, ładowaniem pojazdów elektrycznych albo rozbudowaną automatyką, bo tam układ ochronny pracuje intensywniej i ma więcej punktów podatnych na błędy.

Jeśli instalacja ma być naprawdę trwała, projektuję ją tak, by dało się ją sprawdzić, a nie tylko raz zamontować. Właśnie w tym tkwi różnica między rozwiązaniem „działającym dziś” a rozwiązaniem, które będzie bezpieczne także po latach eksploatacji.

FAQ - Najczęstsze pytania

Uziemienie to kluczowy element instalacji elektrycznej, który łączy ją z gruntem. Jego głównym zadaniem jest zapewnienie bezpieczeństwa poprzez odprowadzenie prądu zwarciowego do ziemi, co chroni przed porażeniem i uszkodzeniem urządzeń. To podstawa prawidłowego działania zabezpieczeń.

W budynkach najczęściej spotyka się uziomy fundamentowe (idealne dla nowych konstrukcji), otokowe (dobre do modernizacji istniejących obiektów) oraz szpilkowe (gdy potrzeba głębszego połączenia z gruntem lub szybkiej poprawy parametrów). Wybór zależy od etapu budowy i warunków terenowych.

W praktyce dominują trzy układy: TN (najczęściej w domach i usługach, z uziemionym punktem neutralnym), TT (z własnym uziomem instalacji, często z RCD) oraz IT (w obiektach specjalnych, z izolowanym źródłem). Każdy ma swoje specyficzne zastosowanie i wymagania ochronne.

Po montażu kluczowe są pomiary: ciągłości przewodów ochronnych, rezystancji uziomu, impedancji pętli zwarcia oraz testy wyłączników RCD. Ważne są też oględziny i dokumentacja, aby potwierdzić zgodność z projektem i zapewnić długotrwałe bezpieczeństwo instalacji.

Do typowych błędów należą: podłączanie do przypadkowych rur, brak połączeń wyrównawczych, słabe zabezpieczenie przed korozją, pomijanie pomiarów po zmianach w instalacji oraz przekonanie, że niski opór uziomu to wszystko. Te błędy mogą obniżyć skuteczność ochrony.
